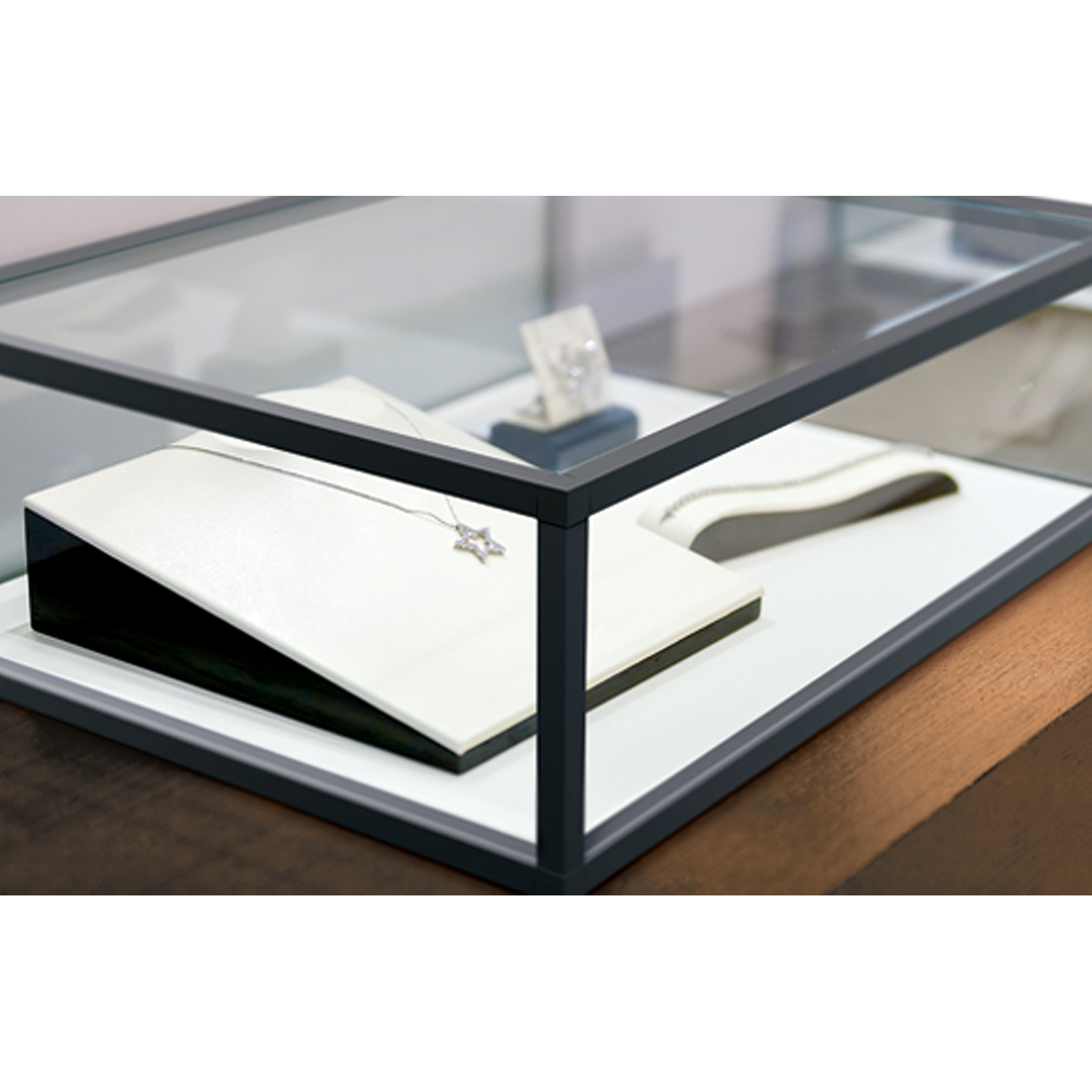

Cadro Vitrinenlösungen
Hettich Cadro Rundschnur Dichtung 25mm schwarz
• Zum Einsetzen in das Glas-Eckprofil und das Glas-Mittelprofil • Die flexible Dichtung schützt die Glaselemente vor Stößen und Erschütterungen • Wir empfehlen einen Dichtungsabschnitt an jedem Profilende sowie mindestens je 250 mm ein weiteres • Zur sicheren Fixierung der Glaselemente ist zusätzlich die selbstklebende Dichtung, Bestell-Nr. 9 303 927 erforderlich, bitte separat bestellen • Länge 25 mm • Silikon, schwarz Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Madenschraube Glasprofil M5x4 schwarz
• Selbstfurchende Madenschraube M5 x 4 mm, DIN 913 • Zur sicheren und spaltfreien Verbindung von Profilen und Verbindungsknoten • Die Gewindestifte setzen sich in die konischen Vertiefungen der Knotenarme • Hinweis: Die Bohrung und Verschraubung erfolgt bei den Glasprofilen auf der Innenseite der Profile und wird durch das jeweilige Clips-Profil komplett abgedeckt. Daher wird hier der kürzere Gewindestift M5 x 4 mm eingesetzt • Für die Bohrung empfehlen wir die Verwendung eines 4,5 mm Metallbohrers • 0,8 - 1 Nm Drehmoment bei Verwendung eines Akkuschraubers • Stahl schwarz Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Set Glastürscharnier l/r schwarz matt
2 Varianten verfügbar
• Für 4 mm Glastüren (ESG Sicherheitsglas)• Max. empfohlene Türgröße B 300 x H 1200 mm - B 600 x H 800 mm• Links / rechts verwendbar• Die Glastür wird oben und unten bis zum Anschlag in die Scharniere eingeschoben und dann mit Madenschrauben fixiert• Optional einsetzbare Kugelrasten halten Türen bis max. B 500 x H 900 mm in geschlossener Position• Wir empfehlen zusätzlich die Verwendung des Glastüranschlags, Bestell-Nr. 9 303 934 / 9 303 935, bitte separat bestellen• ZinkdruckgussSet besteht aus:• 1 Set Glastüraufnahme oben / unten mit vormontierter Madenschraube, Zinkdruckguss / Stahl• 2 Stück Lagerhülsen, Kunststoff• 2 Stück Kugelrasten, Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Glastüranschlag Kunststoff schwarz
2 Varianten verfügbar
• Verhindert das Durchschwingen von Glastüren• 1 Stück Glastüranschlag besteht aus einer Schraube M4 x 16 mm und einer Kunststoffhülse• Die Kunststoffhülse hat eine exzentrische Bohrung, durch Drehen der Hülse ist eine Tiefeneinstellung der Tür bis zu 2 mm möglich• Stahl / Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Glas-Eckprofil 4mm schwarz matt 3000 mm
2 Varianten verfügbar
• Profil zur Aufnahme von 4 mm Glaselementen (ESG Sicherheitsglas)• Optional indirekte Beleuchtung der Vitrine möglich• Diagonale innere Auflage geeignet für den Einsatz handelsüblicher LED-Stripes mit einer maximalen Breite von 6 mm• Gewünschtes Clip-Eckprofil zur Abdeckung bitte separat bestellen• Dichtungen zur sicheren Fixierung der Glaselemente, Bestell-Nr. 9 303 926 und 9 303 927, bitte separat bestellen• Länge 3000 mm, ablängbar• Aluminium Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Clip-Eckprofil 1-seitig Kst. schwarz matt
2 Varianten verfügbar
• Zur Fixierung eines 4 mm Glaselements (ESG Sicherheitsglas), die andere Profilseite ist geschlossen, z.B. für eine Türfläche• Zum Aufklipsen auf das Glas-Eckprofil, Bestell-Nr. 9 303 912 / 9 303 913• Länge 3000 mm, ablängbar• Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Dichtung selbstklebend 2mm L 50m
• Zum Aufbringen auf die inneren Seiten des Glas-Eckprofils und des Glas-Mittelprofils • Die selbstklebende Dichtung fixiert die Glaselemente sicher im Glasprofil • Zum Schutz der Glaselemente vor Stößen und Erschütterungen ist zusätzlich der Einsatz der Rundschnur-Dichtung, Bestell-Nr. 9 303 926, erforderlich, bitte separat bestellen • Breite 2 mm • Länge 50 Meter, ablängbar • Kunststoff, schwarz Hettich Technical AssistentBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Clip-Eckprofil 2-seitig Kst. schwarz matt
2 Varianten verfügbar
• Zur Fixierung von zwei 4 mm Glaselementen (ESG Sicherheitsglas)• Zum Aufklipsen auf das Glas-Eckprofil, Bestell-Nr. 9 303 912 / 9 303 913• Länge 3000 mm, ablängbar• Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Glastüraufnahme f. Knopf Kst schwarz matt
2 Varianten verfügbar
• Zur einfachen Montage von Knöpfen an 4 mm Glastüren (ESG Sicherheitsglas)• Klemmbefestigung, keine Bohrung der Glastür notwendig• Bitte beachten: Der Einsatz des Glastür-Adapters in Kombination mit einem angrenzenden Clip-Eckprofil 1-seitig für indirekte Beleuchtung, Bestell-Nr. 9 303 924, ist nicht möglich• Optional einsetzbare Kugelraste hält eine Tür bis max. B 500 x H 900 mm in geschlossener Position• Wir empfehlen zusätzlich die Verwendung des Glastüranschlags, Bestell-Nr. 9 303 934 / 9 303 935, bitte separat bestellen• Zinkdruckguss Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Clip-Eckprofil m.Auflage Kst schwarz matt
2 Varianten verfügbar
• Zur Fixierung eines 4 mm Glaselements (ESG Sicherheitsglas) auf der einen sowie zum Auflegen eines 6 mm Glas- oder Plexiglasbodens auf der anderen Profilseite• Zum Aufklipsen auf das Glas-Eckprofil, Bestell-Nr. 9 303 912 / 9 303 913• Länge 3000 mm, ablängbar• Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Clip Glasbodenträger 1-seitig schwarz
• Zum Aufklipsen auf das Glas-Eckprofil Bestell Nr. 9 303 912 in Kombination mit 1-seitigen Clip-Abdeckprofilen Bestell Nr. 9 303 916 / 9 303 924 • Die Clip-Abdeckprofile werden an der Stelle des Glasbodenträgers ausgespart • Inklusive M5 Justierschraube zur Höhenanpassung der Böden • Maximale Belastbarkeit 20 kg pro Ebene bei ordnungsgemäßer Verwendung von 4 Bodenträgern • Links / rechts verwendbar • Kunststoff, schwarz Set besteht aus: • 10 Stück Clip-Glasbodenträger 1-seitig, Kunststoff schwarz • 10 Stück Justierschrauben M5 x 6 mm, Kunststoff schwarz Hettich Technical AssistentBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Glas-Mittelprofil 4mm Edelstahl optik 3000
2 Varianten verfügbar
• Profil zur Verbindung von zwei 4 mm Glaselementen (ESG Sicherheitsglas) in einer Ebene, vertikal oder horizontal• Passendes Clip-Mittelprofil zur Abdeckung, Bestell Nr. 9 303 922 / 9 303 923, bitte separat bestellen• Dichtungen zur sicheren Fixierung der Glaselemente, Bestell-Nr. 9 303 926 und 9 303 927, bitte separat bestellen• Länge 3000 mm, ablängbar• Aluminium Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
