Schrankaufhänger und Aufhängeschienen
Hettich Abdeckkappe reinweiß D 15mm , für SAH 215/216
2 Varianten verfügbar
• Bohrdurchmesser 15 mm• KunststoffHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Aufhängeschiene Typ L abknickbar, 130 mm lang
• Für Schrankaufhänger SAH 15, SAH 116, SAH 130 • Belastbarkeit 130 kg / Schrank • Befestigung: - mit Spezialschraube ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - Spezial-Befestigungsschrauben verwenden • Abknickbar • Mit Langlöchern • Stahl verzinkt Hinweise: • Aufhängeschiene mit Abrutschsicherung; beim Verschieben des Hängeschrankes kann der Schrank nicht von der Aufhängeschiene gleiten und herunterfallen! • Schrauben zur Befestigung bitte separat bestellen Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Schrankaufhänger SAH 216 Stahl verzinkt , für Oberbodenbef.
3 Varianten verfügbar
• Für den Einsatz hinter der Rückwand• Integrierte Aushängesicherung verhindert unbeabsichtigtes Herunterfallen des Hängeschrankes• Nur für Leistenaufhängung• Belastbarkeit 55 kg / Stück gemäß EN 15939 im Prüfgestell A• Befestigung mit 3 seitlichen Zapfen in der Seitenwandund Verschraubung in der Rückwandnut• Ab 16 mm Rückwandversprung einsetzbar• Schnelle, komfortable Höhenverstellung über stabile Verstellschraube und Übersetzungsgetriebe: ± 8 mm• Tiefenverstellung: max. 25 mm• Seitliche Verschiebung: ± 7,5 mm bei Leistenaufhängung• Stellschrauben sind gegen unbeabsichtigtes Herausdrehen gesichert• Aushebehöhe: 7,5 mm• Einsetzbar mit Aufhängeschiene Typ B, H oder M• Stahl verzinkt - voll recyclingfähig• Die Verschraubung in die Korpusseite ist ZWINGEND erforderlichHinweise:• Abdeckkappen SAH 216 bitte separat bestellenHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Spezialschraube 5,5x50mm mit Dübel 8x40mm
Spezialschraube ø 5,5 x 50 mm • Zur Befestigung von Aufhängeschienen und Titan-Regalbodenträgern • Für Schraubendreher PZ2 • Stahl verzinkt Mauerwerksdübel ø 8 x 40 mm • Für Einsatz in Vollziegeln, Kalksandvollstein, Beton oder Klinkerstein • Für andere Wandmaterialien ist das handelsüblche Spezialbefestigungsmaterial einzusetzen • Kunststoff weiß Set besteht aus: 1 Spezialschraube und 1 Mauerwerksdübel Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappen (2er Set) für SAH 15
2 Varianten verfügbar
• Zum Aufschieben auf den Schrankaufhänger• Kunststoff weiß / Metall vernickeltHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

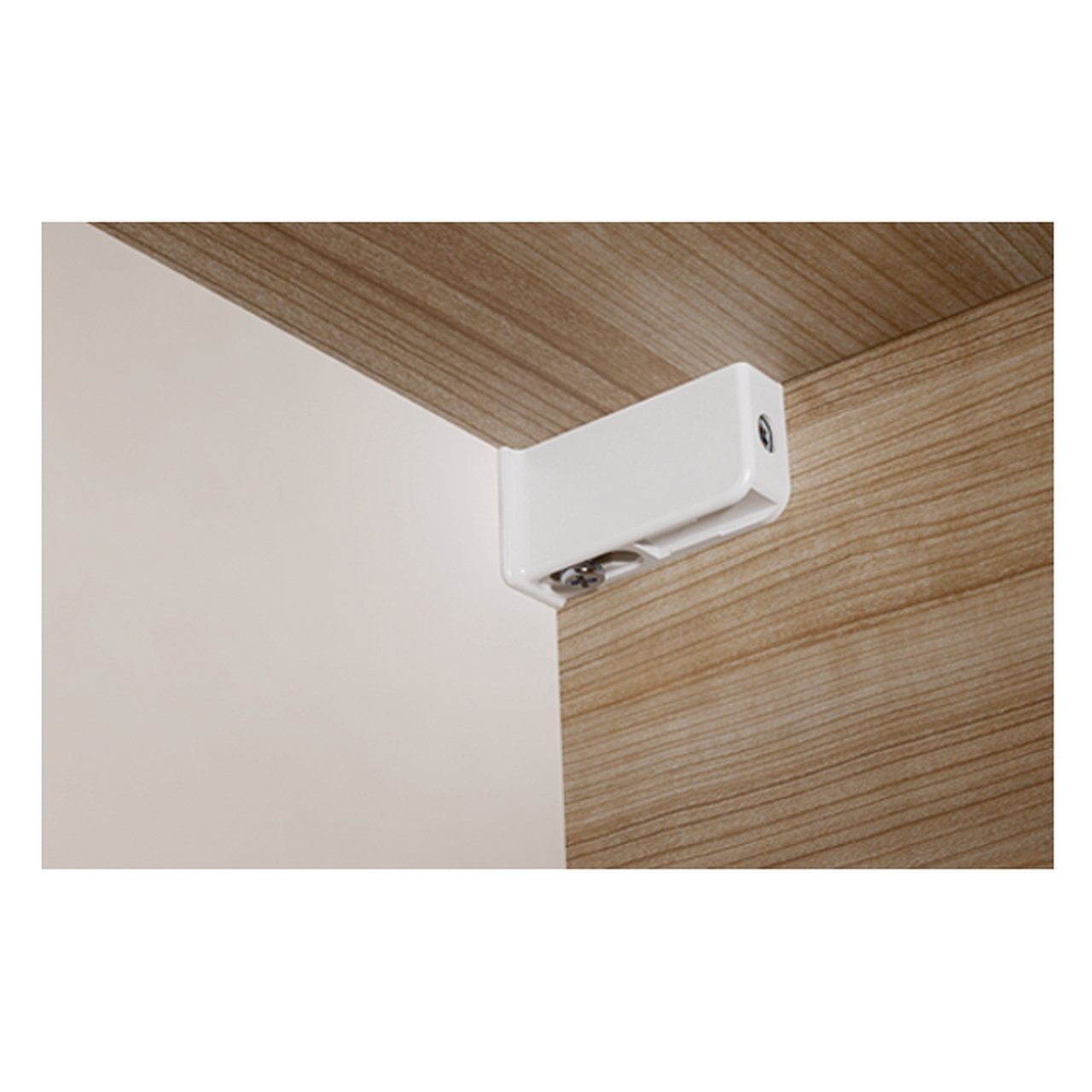

Hettich Schrankaufhänger SAH 130 Stahl/Kunststoff weiß
• Zum Einpressen • Für Leisten- und Hakenaufhängung • Bei Hakenaufhängung gegen seitliches Abrutschen gesichert • Belastbarkeit 35 kg / Stück gemäß EN 15939 im Prüfgestell A (ein Paar SAH pro Korpus; Anbauten ohne eigene Aufhängung, z. B. Abschlussregal, sind nicht zulässig) • 3-dimensionale Ausrichtung: Höhe ± 7 mm / Tiefe max. 15 mm / seitlich bei Hakenaufhängung ± 3 mm / seitlich bei Schienenaufhängung ± 7 mm • Rückwandversprung (bis Vorderkante Rückwand) min. 16 mm • Aushebehöhe 7,5 mm • Einsetzbar mit Aufhängeschiene Typ A, Typ B und Typ L • Stahl verzinkt / Kunststoff weiß Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Schrankaufhänger SAH 15
• Zum Anschrauben • Für Leisten- und Hakenaufhängung • Bei Hakenaufhängung gegen seitliches Abrutschen gesichert • Belastbarkeit 30 kg / Stück gemäß EN 15939 im Prüfgestell A • 3-dimensionale Ausrichtung: Höhe -2 / +9 mm , Tiefe -2 / +18 mm , seitlich bei Hakenaufhängung ± 6 mm / seitlich bei Schienenaufhängung ± 7 mm • Rückwandversprung (bis Vorderkante Rückwand) min. 15 mm • Aushebehöhe 6 mm • Einsetzbar mit Aufhängeschiene Typ A, Typ B, Typ L • Stahl verzinkt / Kunststoff weiß Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappen (2er Set) weiß Kunststoff für SAH 130
2 Varianten verfügbar
• Zum Aufschieben auf den Schrankaufhänger• KunststoffHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Aufhängeschiene Typ B Länge 3000 mm
• Für Schrankaufhänger SAH 15, SAH 116, SAH 130, SAH 215 / 216 • Belastbarkeit 130 kg / Schrank • Befestigung: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mittig hinter jedem Korpus zu setzen - Spezial-Befestigungsschrauben verwenden • 3000 mm • Mit Langlöchern • Stahl verzinkt Hinweise: • Aufhängeschiene ohne Abrutschsicherung; beim Verschieben des Hängeschrankes kann der Schrank von der Aufhängeschiene gleiten und herunterfallen! • Sonderlängen auf Anfrage • Schrauben zur Befestigung bitte separat bestellen Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappe silbergrau L D 15mm , für SAH 215/216
2 Varianten verfügbar
• Bohrdurchmesser 15 mm• KunststoffHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Schrankaufhänger SAH 305 Zinkdruckguß blank , zum Einbohren
• Zum Einpressen in Bohrung ø 30 x 11,5 mm • Rückwand min. 16 mm dick • Belastbarkeit 15 kg / Stück gemäß EN 15939 im Prüfgestell A • Ausrichtung seitlich ± 8 mm • Aufhängung mit Aufhängehaken ø 6 x 50 mm • Zinkdruckguss verzinkt Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappen (2er Set) silbergrau Kunststoff für SAH 130
2 Varianten verfügbar
• Zum Aufschieben auf den Schrankaufhänger• KunststoffHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
