Gesipa Flipper
3 Varianten verfügbar
Flipper
Das Hand-Blindniet- Setzgerät für optimale Einhandbedienung.
Arbeitsbereich
Verarbeitet alle Blindniete bis 5 mm Ø Aluminium und 4 mm Ø Stahl und Edelstahl
Technische Daten
Gewicht: 750 g
Gesamtlänge: 221 mm
Gesamthub: 16,2 mm
Einzelhub: 1,8 mm
Ausrüstung
Mundstücke:10/18, 10/24 und 10/29 1 Montageschlüssel (am Auffangbehälter)
Wartungsanleitung mit Ersatzteilliste
Vorteile
- Beim Schließen der menschlichen Hand erhöht sich die Kraft. Diese Erkenntnis wird durch eine
spezielle Hebelanordnung zum Setzen von Blindnieten sinnvoll genutzt: ergonomisches Design
- Die erforderliche Handkraft wird – beim mehrmaligen Betätigen – um ca. 40 Prozent reduziert
- Betätigungshebel mit Öffnungsfeder für optimale Einhandbetätigung
- Greifmechanismus mit Federrückstellung für sicheren und selbsttätigen Dornauswurf
- Nietdorn-Auffangbehälter am Zangengehäuse aufsteckbar und einfach zu entleeren
- Großer Geräte-Hub: vorteilhaft bei überlangen Blindnieten
- Stabiles Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Robuster Betätigungshebel aus hochvergütetem Stahl
- Gelenkbolzen verdrehsicher gelagert
- Ergonomische Hebelanordnung und Griffgestaltung
Gesipa NTX
Hand-Blindniet-Setzgeräte NTX & NTX-F
Arbeitsbereich
Blindniete bis 5 mm Ø in Aluminium und 4 mm Ø in Stahl und Edelstahl
Technische Daten
Gewicht: 575 g
Gesamtlänge: 260 mm
Gerätehub: 8 mm
Vorteile
- Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Zangenschenkel aus Chrom-Vanadium-Stahl, geschmiedet
- Stahleinsätze an allen hochbeanspruchten Lagerstellen
- Zwischenhebel-System reduziert den Kraftaufwand und bewirkt eine Abrissdämpfung
- Schmaler Zangenkopf für schwer zugängliche Nietstellen
- Ergonomische Griffe
- Einfache Wartung – schneller Futterbacken-Wechsel
Ausrüstung NTX
Mundstücke:10/18, 10/24 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Ausrüstung NTX-F
Mundstücke:10/24, 10/27 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Zusätzlicher Vorteil NTX-F
- Öffnungsfeder für selbsttätigen Dornauswurf
Stanley Blindnietzange MR77, drehbarer Kopf
Blindnietzange Stanley Typ 6-MR77 f. Blindnieten 2-3-4-5 mm Kopf drehbar
Gesipa NTX-F
Hand-Blindniet-Setzgeräte NTX & NTX-F
Arbeitsbereich
Blindniete bis 5 mm Ø in Aluminium und 4 mm Ø in Stahl und Edelstahl
Technische Daten
Gewicht: 575 g
Gesamtlänge: 260 mm
Gerätehub: 8 mm
Vorteile
- Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Zangenschenkel aus Chrom-Vanadium-Stahl, geschmiedet
- Stahleinsätze an allen hochbeanspruchten Lagerstellen
- Zwischenhebel-System reduziert den Kraftaufwand und bewirkt eine Abrissdämpfung
- Schmaler Zangenkopf für schwer zugängliche Nietstellen
- Ergonomische Griffe
- Einfache Wartung – schneller Futterbacken-Wechsel
Ausrüstung NTX
Mundstücke:10/18, 10/24 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Ausrüstung NTX-F
Mundstücke:10/24, 10/27 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Zusätzlicher Vorteil NTX-F
- Öffnungsfeder für selbsttätigen Dornauswurf
Gesipa NTS
Hand-Blindniet-Setzgerät NTS
Arbeitsbereich
Verarbeitet Blindniete bis 5 mm Ø in Aluminium und 4 mm Ø in Stahl und Edelstahl
Technische Daten
Gewicht: 480 g
Gesamtlänge: 275 mm
Gerätehub: 8 mm
Ausrüstung
Mundstücke: 10/18, 10/24, 10/27 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Vorteile
- Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Zangenschenkel aus Stahl, geschmiedet
- Schmaler Zangenkopf für schwer zugängliche Nietstellen
- Öffnungsfeder für selbsttätigen Dornauswurf
- Ergonomische Stulpgriffe
Gesipa Nietboy
Nietboy
Handnietzange NTS im praktischen Handkoffer.
Inklusive 1 Spiralbohrer, 100 Blindniete 4 mm Ø kurz, mittel, lang sowie Unterlegscheiben und Nietfibel.
Gesipa HN 2
Hebel-Blindniet-Setzgeräte HN 2
Arbeitsbereich
Setzt Blindniete von 3,0 bis 6,4 mm Ø aller Werkstoffe, außer PolyGrip-Blindniete mit 6,4 mm Ø aus Edelstahl und G-Bulb-Blindniete
Technische Daten
Gewicht: 1,85 kg
Gesamtlänge: 570 mm
Gerätehub: 10 mm
Ausrüstung
Mundstücke: 16/29, 16/32, 16/36, 16/40 und 16/45
Nietdornauffangbehälter
Wartungsanleitung mit Ersatzteilliste
Vorteile
- Zangengehäuse aus hochwertigem Aluminium-Druckguss, durch ihre Bauweise stabil und gegen Verschmutzung geschützt
- Gelenkbolzen verdrehsicher gelagert und mit innenliegender Axial-Sicherung, verschleißfrei und leichtgängig
- Zahnsegment-Übersetzung mit günstiger Hebelarm-Anordnung reduziert den Kraftaufwand und bewirkt eine Abrissdämpfung
- Feststehender Gehäuse-Hebel und handgerechte Griffgestaltung: einfache und komfortable Handhabung
- Betätigungshebel: mehrmaliges Nachfassen auch am Werkstück problemlos möglich; dadurch besonders vorteilhaft bei überlangen Blindnieten
- Zahnstange: auf Messingplatte gelagert; leichtgängig
- Nietdorn-Auffangbehälter: schwenkbar am Gehäuse gelagert; sichere und einfache Entleerung
Gesipa NTS (geblistert)
Hand-Blindniet-Setzgerät NTS (geblistert)
Arbeitsbereich
Verarbeitet Blindniete bis 5 mm Ø in Aluminium und 4 mm Ø in Stahl und Edelstahl
Technische Daten
Gewicht: 480 g
Gesamtlänge: 275 mm
Gerätehub: 8 mm
Ausrüstung
Mundstücke: 10/18, 10/24, 10/27 und 10/32
1 Montageschlüssel, Wartungsanleitung mit Ersatzteilliste
Vorteile
- Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Zangenschenkel aus Stahl, geschmiedet
- Schmaler Zangenkopf für schwer zugängliche Nietstellen
- Öffnungsfeder für selbsttätigen Dornauswurf
- Ergonomische Stulpgriffe
Gesipa GBM 10
3 Varianten verfügbar
GBM 10 – Hand-Blindnietmuttern-Setzgerät
Hand-Blindnietmuttern-Setzgerät mit einfacher Hubeinstellung
Arbeitsbereich
Setzt Blindnietmuttern von M3* bis M6 Alu und bis M5 Stahl, Messing und Edelstahl.
Technische Daten
Gewicht: 600 g
Gesamtlänge: 260 mm
Setzhub: 7 mm
Ausrüstung
Standard: Gewindedorn und Mundstück (wahlweise von M4 - M6)
Wartungsanleitung mit Ersatzteilliste
Hubtabelle
Konstruktionsmerkmale
- Einfache Hubeinstellung durch Rändelmutter mit Hubskala für sicheres und vollständiges Setzen der Blindnietmutter
- Gewindedornsicherung durch Federring für schnelles Wechseln der Gewindedorne ohne Werkzeug
- Mit Öffnungsfeder für eine einfache Handhabung
- Zangengehäuse aus hochwertigem Aluminium-Druckguss
- Zangenschenkel aus geschmiedetem Chrom-Vanadium-Stahl
- Stahleinsätze an allen hochbeanspruchten Lagerstellen
- Ergonomische Stulpgriffe
Gesipa TAURUS
4 Varianten verfügbar
TAURUS 2
Arbeitsbereich
Setzt Blindniete bis 5 mm Ø aller Werkstoffe und bis 6 mm Ø Alu/Stahl (max. Dorn-Ø 3,2 mm).
Technische Daten
Gewicht: 1,6 kg
Betriebsdruck: 5-7 bar
Schlauchanschluss: 6 mm Ø (1/4’’)
Luftverbrauch: ca. 2,3 ltr. pro Niet
Setzkraft: 11.000 N bei 6 bar
Gerätehub: 18 mm
Ausrüstung
Mundstücke: 17/24, 17/27, 17/29 und 17/32
Montageschlüssel SW12/14, SW14/17,
1 Flasche Hydrauliköl 100 ml,1 Öl-Nachfüllbehälter,
Betriebsanleitung mit Ersatzteilliste
Pneumatisch-hydraulische Blindniet-Setzgeräte von GESIPA decken fast jeden Anwendungsfall ideal ab.
Ökonomische Bauweise, perfektes Handling und durchdachtes Zubehör machen die TAURUS-Serie so einzigartig und flexibel.
01 Baukasten-Prinzip
- Viele gleiche Teile – geringe Ersatzteilhaltung und einfache Wartung
- Flexible Anpassung an neue Anwendungen
02 Leistung
- Hohe Setzkräfte bei geringem Gewicht
- Schneller Arbeitszyklus
- Optimierter Hub für die gesamte Serie
03 Patentierter Greifmechanismus
- Zwangsgeführte Greifbacken und pneumatische Anpressung
- Sicheres, rutschfreies Greifen der Nietdorne
- Eine Ausführung für alle Abmessungen
- Extrem hohe Standzeiten
04 Ökonomie / Ökologie
- Sparsamer Druckluftverbrauch durch Zweifach-Nutzung: Setzen des Nietes und Absaugen des Restdornes
- Höchste Wirtschaftlichkeit und geringe Umweltbelastung
- Zuschaltbare Ansaugung durch arretierbaren Schiebeschalter
05 Arbeitskomfort / Sicherheit
- Gummiertes, handgerechtes Griffstück
- Ausgewogene Schwerpunktlage
- Vibrationsarm und schallgedämpft
- Dornauffangbehälter mit drehbarem Luftabweiser
- Überdruckventil vermeidet Überlastung
- Sehr geringer Rückstoß
- Kein Nietdornauswurf bei abgeschraubtem Auffangbehälter
Gesipa GBM 40-R
GBM 40-R
Kompakt. Praktisch. Schnell! Setzt Blindnietmuttern bis M12
Vorteile
- Kompaktes Design
> Gute Zugänglichkeit zum Werkstück
> Geringes Gewicht - Sehr gute Kraftübertragung durch Ratschenfunktion
- Schnelles und werkzeugloses Wechseln der Gewindedorne und Mundstücke
- Mundstücke und Gewindedorne kompatibel mit GBM 50
Technische Daten
Gewicht: 1,25 kg
Gesamtlänge: 212 mm
Arbeitsbereich
Blindnietmuttern von M3 bis M10 aller Werkstoffe sowie M12 in Aluminium und Stahl; Blindnietschrauben von M4-M8*
Lieferumfang
- GBM 40-R
- Mundstücke/Gewindedorne: M5, M6, M8, M10
- 1 Montageschlüssel
- Kunststoff-Tragekoffer
- Betriebsanleitung
Geliefert wird die GBM 40-R im praktischen, stabilen Kunststoff-Tragekoffer.
Gewicht: ca. 1,9 kg
Maße: 270 x 201 x 70 mm
Zubehör
- Umrüstsatz für Blindnietschrauben (M4 bis M8)
- Gewindedorne und Mundstücke (M3, M4, M12)

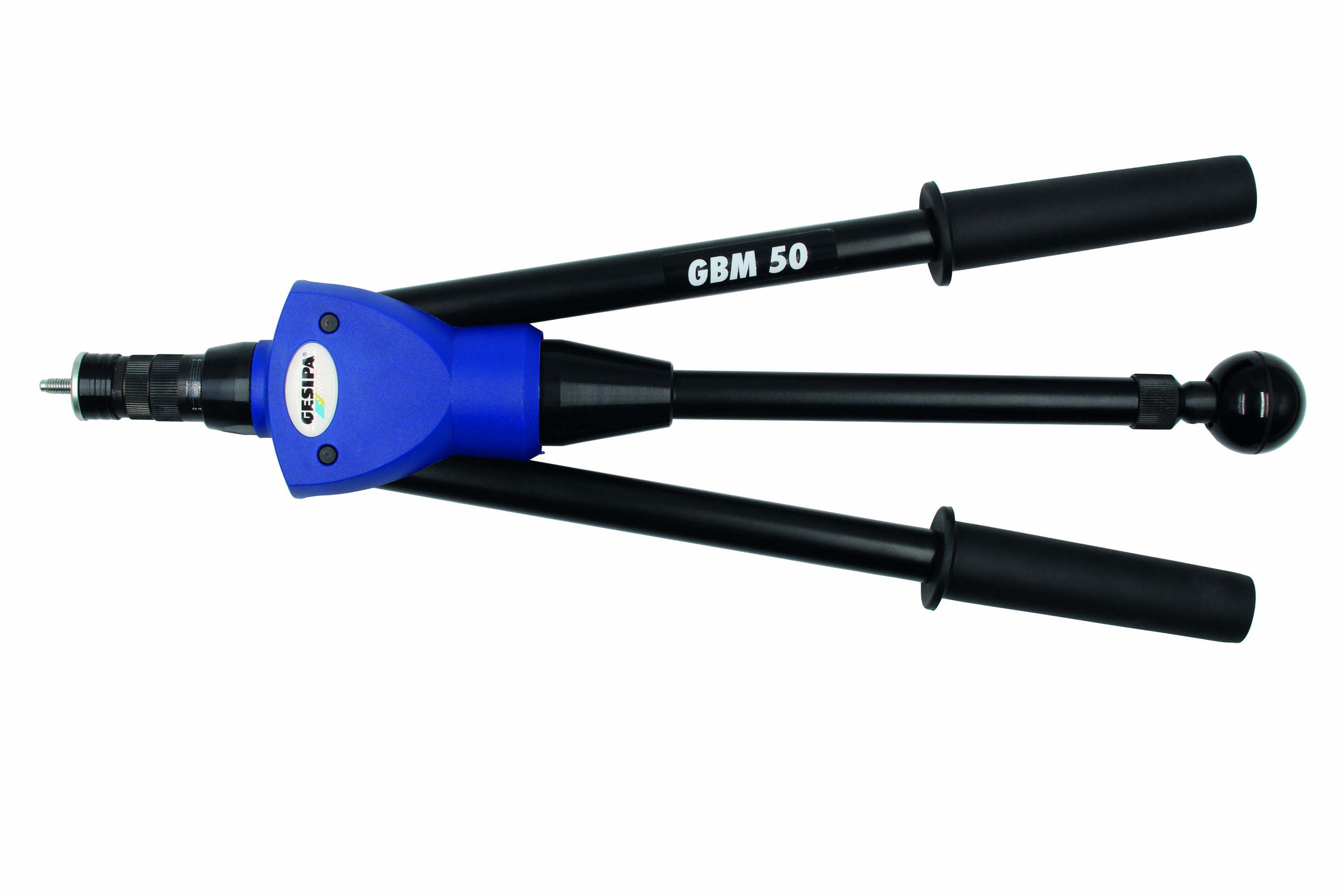

Gesipa GBM 50
GBM 50
Bewährte Technik im neuen Design! Setzt Blindnietmuttern bis M12
Vorteile im Überblick
- Quick-Drill-Einrichtung > schnelles und einfaches Auf und Abdrillen der Blindnietmutter
- Geringer Kraftaufwand durch großen Hebel
- Schnelles und werkzeugloses Wechseln der Gewindedorne und Mundstücke
- Mundstücke und Gewindedorne kompatibel mit GBM 40-R
Technische Daten
Gewicht: 2,4 kg
Gesamtlänge: 485 mm
Arbeitsbereich
Blindnietmuttern von M3 bis M10 aller Werkstoffe, sowie M12 in Aluminium und Stahl; Blindnietschrauben von M4-M8*
Lieferumfang
- GBM 50
- Mundstücke/Gewindedorne: M5, M6, M8, M10
- 1 Montageschlüssel
- Kunststoff-Tragekoffer
- Betriebsanleitung
Geliefert wird die GBM 50 im praktischen, stabilen Kunststoff-Tragekoffer.
Gewicht: ca. 3,8 kg; Maße: 535 x 290 x 50 mm
Zubehör
- Umrüstsatz für Blindnietschrauben (M4 bis M8)
- Gewindedorne und Mundstücke (M3, M4, M12)
