Gesipa Blindnietmuttern PolyGrip Alu Flachrundkopf
3 Varianten verfügbar
PolyGrip Blindnietmuttern
Die GESIPA-Blindnietmuttern mit großem Klemmbereich
Die PolyGrip Blindnietmuttern von GESIPA sind eine konsequente Weiterentwicklung aus der
langjährigen Erfahrung mit unseren PolyGrip Mehrbereichs-Blindnieten.
Mit den Vorzügen der großen Bohrlochtoleranz und der Abdeckung von verschiedenen Klemmbereichen
mit nur einem Befestiger ist die PolyGrip Blindnietmutter in vielen Industrieanwendungen und
auch im Handwerk ein Verbinder erster Wahl geworden.
Das Zusammenfassen mehrerer Abmessungen erspart Handlings- und Lagerkosten und senkt zudem nachhaltig
die Verwechslungsgefahr am Arbeitsplatz und damit in der Folge nachgelagerte Qualitätsprobleme.
Großer Klemmbereich
Im Idealfall kann eine Poly-Grip Blindnietmutter aufgrund des großen Klemmbereiches
bis zu fünf verschiedene Abmessungen DINStandard-Blindnietmuttern ersetzen.
Dadurch entstehen folgende Vorteile für Sie:
- Typenbeschränkung
- Reduzierung der Typenvielfalt im Lager
- Minderung des Verwechslungsrisikos, dadurch weniger Fehler in der Verarbeitung x 11 x 20 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Mini-Pack PolyGrip Alu/Stahl
8 Varianten verfügbar
GESIPA-PolyGrip
Der Favorit für schwierige und anspruchsvolle Applikationen im industriellen Umfeld für jegliche Materialien
Der GESIPA-PolyGrip, ursprünglich als Mehrbereichsblindniet entwickelt, hat in seiner Laufbahn eine Menge
weiterer Talente entwickelt, die ihn mittlerweile zu einem Favoriten auszeichnen, wenn es darum geht,
schwierige und anspruchsvolle Applikationen im industriellen Umfeld zu erfüllen.
Ob in Aluminium, Stahl oder Edelstahl, drinnen oder draußen, mit hartem oder weichem Fügegut,
kritischem Lochdurchmesser und Toleranzen: Wenn es kein anderer schafft, ist der GESIPA-PolyGrip fast immer die rettende Lösung.
Hauptmerkmale
- Großer Klemmbereich:
Ein einziger PolyGrip- Blindniet kann bis zu fünf verschiedene Abmessungen von DIN Standardblindnieten ersetzen.
Dadurch entstehen folgende Vorteile für Sie:
- Typenbeschränkung
- Reduzierung der Typenvielfalt im Lager
- Minderung des Verwechslungsrisikos, dadurch weniger Fehler in der Verarbeitung
Hervorragende Lochleibung
Der Nietschaft verformt sich radial während des Setzvorgangs
und kompensiert so Bohrlochungenauigkeiten, Mittenversatz und Durchmesserunterschiede,
um eine spielfreie und dichte Verbindung zu bilden.
Sichere Restdornverriegelung
PolyGrip-Blindniete verursachen weder Klappergeräusche durch freigewordene Restdorne,
noch besteht die Gefahr eines Restdornverlustes.
Spritzwasserdicht sind die PolyGrip-Blindniete unter bestimmten Bedingungen auch.
Sie bieten mit ihren guten Lochleibungseigenschaften und der Restdornverriegelung eine
wirtschaftliche Alternative zu geschlossenen Blindnieten. Wenn es darum geht zu vermeiden,
dass Wasser durch die Verbindung dringt, sind PolyGrip-Blindniete eine ideale Wahl.
Breite Schließkopfbildung gewährleistet hohe Zugfestigkeitswerte und damit ein hohes Maß an Sicherheit. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete Alu/Stahl Flachrundkopf
67 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete Alu/Stahl Senkkopf
17 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindnietmuttern Stahl-gerändelt Flachrundkopf
9 Varianten verfügbar
GESIPA-Blindnietmuttern
Allgemeine Informationen
Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt
Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils

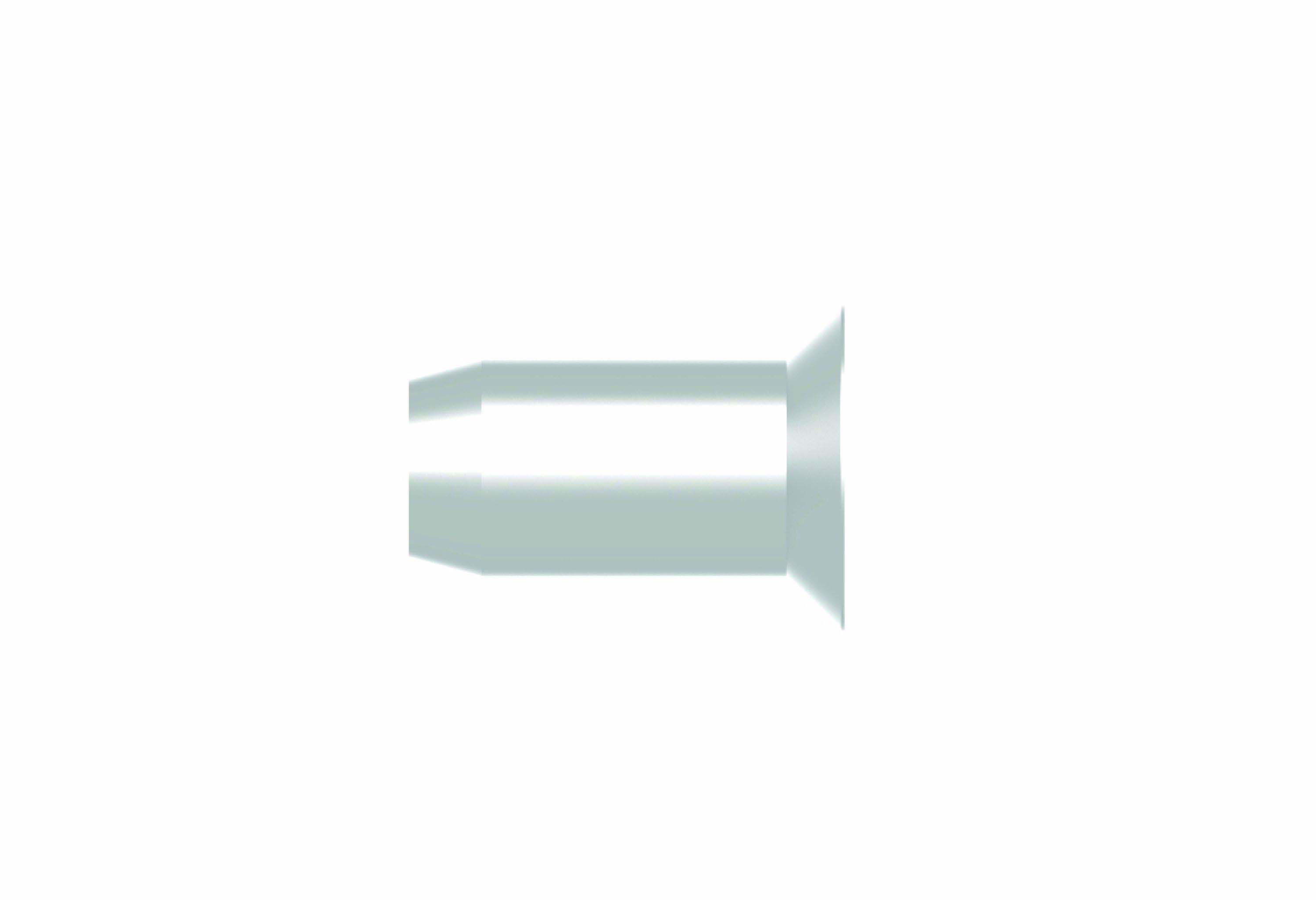

- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen
Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)
Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.
Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich. 5 x 7 x 11,5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete A2-Edelstahl Flachrundkopf
28 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete Stahl/Stahl Flachrundkop
13 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete Alu/Niro Flachrundkopf
19 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindniete Alu/Stahl Grosskopf
20 Varianten verfügbar
GESIPA-BLINDNIETE
GESIPA-Blindniete gewährleisten ein dauerhaft sicheres
zusammenfügen verschiedener, auch empfindlicher Materialien.
GESIPA-Blindniete - Effiziente Technik
Blindniettechnik aus dem Hause GESIPA ist aus vielen modernen Industrie-Produktionen,
in denen Verbindungstechnik erforderlich ist, aufgrund ihrer Wirtschaftlichkeit
und Vielseitigkeit nicht mehr wegzudenken. In ihr vereinen sich Vorzüge wie die
Überwindung von eingeschränkter Bauteil-Zugänglichkeit, dauerhaft sicheres Zusammenfügen
verschiedenster, auch empfindlicher Materialien und auf Wunsch sogar die Dokumentation des Setzprozesses.
Technisch betrachtet besteht der Blindniet aus zwei Komponenten,
dem Hohlniet und dem Nietdorn. Während beim Schrauben, Clinchen und Stanznieten etc.
das Bauteil immer beidseitig erreichbar sein muss, ist das wirklich
Besondere am Blindniet, dass nur eine einseitige Bauteil-Zugänglichkeit erforderlich ist.
GESIPA-Blindniete - Nachhaltig verbinden
Während des Setzvorganges wird der Nietdorn mit den Futterbacken des Setzgerätes gezogen
und verformt dabei den Hohlniet bis zum vordefinierten, festen Sitz im Bauteil.
Schließlich reißt der Nietdorn an der vorgesehenen Stelle, der Sollbruchstelle,
ab und der Restdorn kann dem Recycling zugeführt werden. Der Restnietdorn ist der im
Hohlniet verbleibende Teil des Nietdorns und kann je nach Anwendungsfall eine zusätzliche
Sicherungsfunktion übernehmen.
GESIPA-Blindniete - Für jeden Anwendungsfall
Blindniete gibt es in den verschiedensten Ausprägungen, Materialien, Formen,
Längen und auch Farben. Je nach Aufgabe, die ein Blindniet erfüllen soll, kann bei GESIPA
zwischen einem ab Lager lieferbaren Standardmodell oder einem speziell für einen
Anwendungsfall konzipierten Blindniet gewählt werden.
GESIPA-Blindniete - Eine Faustregel
Materialstärke + Nietschaftdurchmesser = Nietschaftlänge
Technische Daten zu den GESIPA-Blindnieten
GESIPA-Blindniete – Begrifflichkeiten
- Der Blindniet besteht aus zwei Teilen: dem Hohlniet und dem Nietdorn.
- Der Hohlniet besteht aus dem Setzkopf und dem Hohlnietschaft
- Der Setzkopf befindet sich auf der Verarbeitungs - seite und ist in Durchmesser und Form variabel.
Es gibt ihn in den Varianten Flachrundkopf, Senkkopf und Großkopf. Der Nietschaft ist
in Abhängigkeit der zu vernietenden Material - stärke in verschiedenen Längen erhältlich.
- Der Nietdorn hat die Aufgabe, den Nietschaft zu verformen. Er enthält die Sollbruchstelle.
Hier reißt der Nietdorn nach abgeschlossener Verformung des Nietes ab.
- Der Restnietdorn ist der im Hohlniet verbleibende Anteil des Nietdornes.
Der Restdorn ist der Anteil des Nietdorns, welcher mittels Blindniet-Setzgerät vom gesetzten Niet abgerissen wird. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindnietmuttern Alu Senkkopf
5 Varianten verfügbar
GESIPA-Blindnietmuttern
Allgemeine Informationen
Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt
Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils
- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen
Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)
Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.
Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa Blindnietmuttern Alu Flachrundkopf
9 Varianten verfügbar
GESIPA-Blindnietmuttern
Allgemeine Informationen
Vorteile auf einen Blick
- Einfache und schnelle Montage bei einseitiger Bauteilzugänglichkeit
- Platzierung von hochwertigen Gewinden in dünne und weiche Materialien
(Stahl, Aluminium, Magnesium, Kunststoffe usw.)
- Keine thermischen Einflüsse auf die Bauteile und somit kein Wärmeverzug
oder Beschädigung der Oberflächen an den Bauteilen. Daher ist keine Nachbearbeitung erforderlich
- Sehr hohe Flexibilität des Fertigungsverfahrens
- Geringe Investitionen für Montageequipment
- Vielseitig einsetzbar. Auch für Hybrid-Verbindungen und weiche Materialien.
- Erzeugung von wasser- und gasdichten Verbindungen
- Keine Emission von Wärme, Rauch und Schweißgasen an die Umgebung,
und somit keine Beeinträchtigung (Gefährdung) von Mensch und Umwelt
Begrifflichkeiten
Der Setzkopf ist der Teil der Blindnietmutter, der auf der sichtbaren Seite des Bauteiles aufliegt.
Der Anwender hat hierbei die Möglichkeit zwischen folgenden Varianten auszuwählen:
- Flachkopf - für eine große Auflagefläche auf dem Bauteil
- Kleinkopf - für einen minimalen Überstand der Blindnietmutter und
somit eine fast ebene Auflage des Montageteils
- Senkkopf - für ebene Oberflächen bei angesenkten Bohrungen
Der Schaft ist der Teil der Blindnietmutter, der sich während dem Setzvorgang verformt und die Blindnietmutter
im Bauteil fixiert. Dabei wird der sogenannte Schließkopf erzeugt. Der Anwender kann aus folgenden Varianten
auswählen: Rund, Gerändelt oder Vielkant (Sechs oder Vierkant)
Der Werkstoff
Der Kunde kann die Blindnietmutter anwendungsspezifisch aus Stahl, Aluminium oder Edelstahl (A2, A4) erhalten.
Das Gewinde
Standardmäßig sind die GESIPA Blindnietmuttern mit metrischen Gewinde ausgestattet, wobei die
die Stahl Blindnietmuttern die Anforderungen der Festigkeitsklasse 8.8 erfüllen. Auf Anfrage sind
weitere Abmessungen, wie Imperial oder Grobgewinde möglich. 5 Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
Gesipa CAP-Blindniete Alu/Niro Flachrundkopf
10 Varianten verfügbar
CAP – Der Becher-Blindniet
GESIPA CAP - Von Natur aus luft- und wasserdicht.
DER AUFBAU
Aus technischen Gründen muss der Nietdorn des
CAP - Blindnietes im Hohlniet fixiert sein.
Dadurch kann sich der Nietkörper während des Setzvorganges
allerdings nur wenig verformen. Als Konsequenz daraus,
besitzt ein Becher-Blindniet nur marginale Lochleibungseigenschaften.
Diese sind jedoch erforderlich, um größere Bohrlochtoleranzen ausgleichen zu können.
MIT SORGFALT ZUR DICHTEN VERBINDUNG
Wird der GESIPA CAP-Blindniet sorgfältig verarbeitet, bietet er die Basis
für eine zuverlässige „dichte“ Verbindung.
Die technischen Gegebenheiten machen eine sehr sorg-fältige Vorbereitung
in der Applikation unerlässlich. Der Bohrloch-Durchmesser sollte so knapp
wie möglich bemessen sein, um eine einwandfreie Funktion in der Anwendung
über einen langfristigen Zeitraum zu gewährleisten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SFS Group Germany GmbH, Division Riveting – GESIPA®, Nordendstraße 13 - 39, 64546 Mörfelden-Walldorf heike.kossek@gesipa.com
