GEZE Öffnungs- und Verriegelungssystem RWA 100 NT

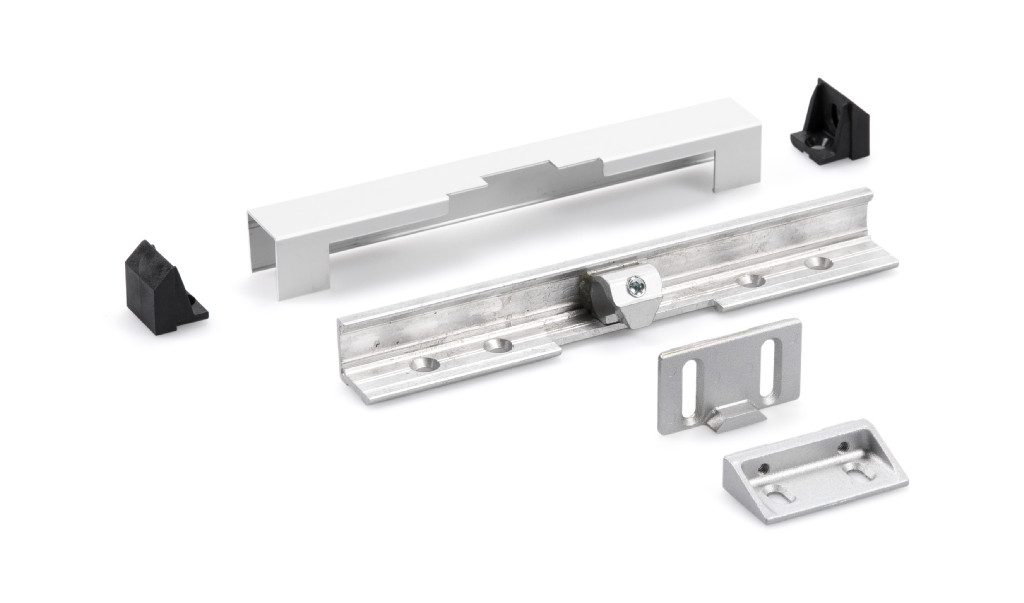

Das GEZE Öffnungs- und Verriegelungssystem RWA 100 NT ist eine Systemlösung mit einem Elektrospindelantrieb E 250 NT und einem Konsolensatz mit Verriegelung. Es ermöglicht eine mechanische Verriegelung an der Hauptschließkante und bietet eine große Öffnungsweite bei geringem Spindelhub.
- Systemlösung mit Spindelantrieb E 250 NT und Konsolensatz mit Verriegelung
- Mechanische Verriegelung an der Hauptschließkante durch Spindelantrieb
- Große Öffnungsweite bei geringem Spindelhub in unter 60 Sekunden
- Syncro-Betrieb mit zwei Antrieben für breite Fensterflügel möglich
- Geprüft als Natürliches Rauch- und Wärmeabzugsgerät (NRWG) nach EN 12101-2

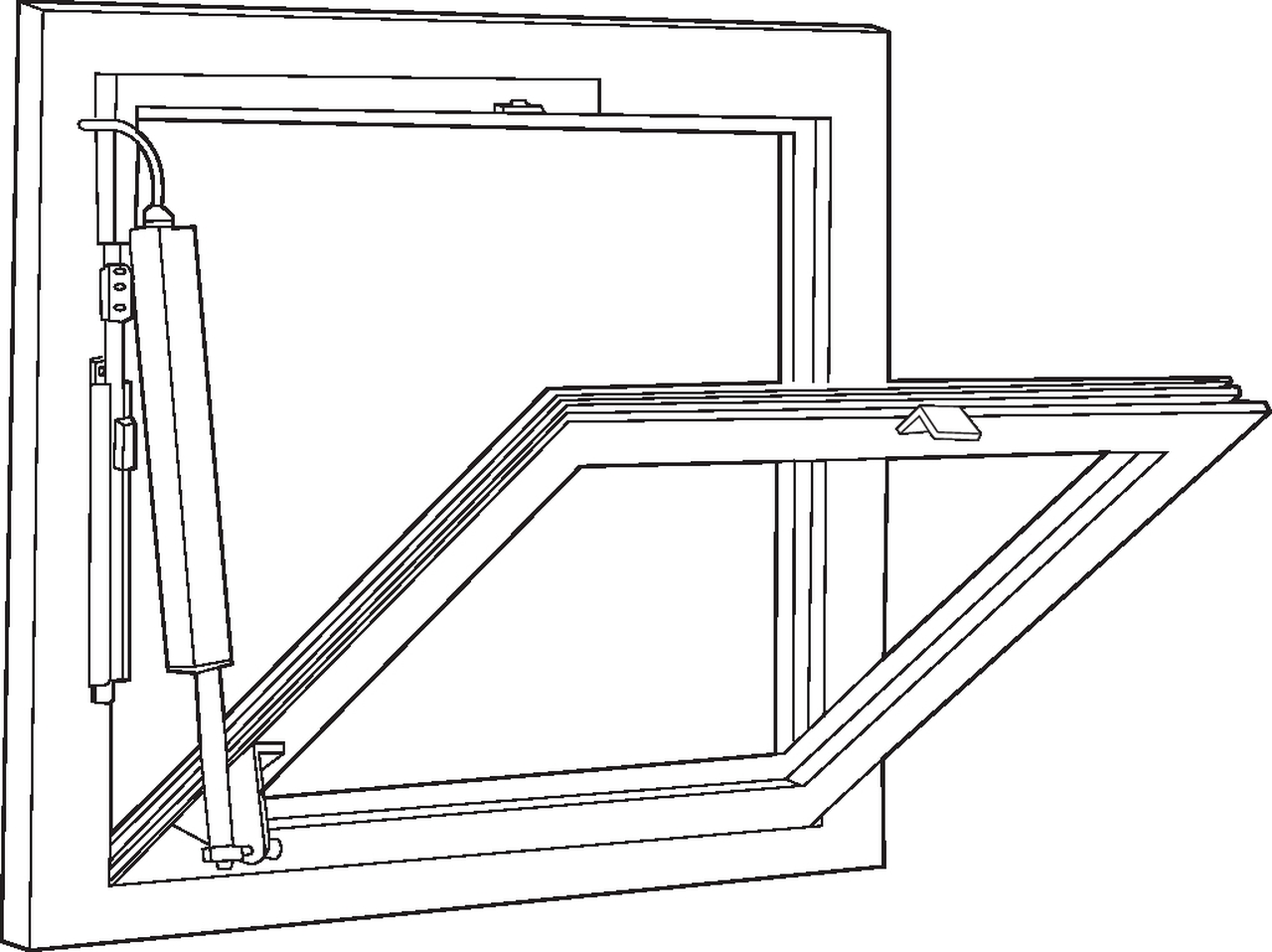

Das System eignet sich für einwärts öffnende Kipp-, Klapp- und Drehflügel und ist für die Montage an Holz-, Kunststoff- oder Metallfenstern konzipiert. Es wird im Abluft- und Zuluftsystem eingesetzt und erfüllt die Schutzart IP65.
Technische Daten
| Basis | Verriegelungsantrieb |
|---|---|
| Einsatzbereich | Rauchwärmeabzug |
| Farbton | naturton |
| Marke | GEZE |
| Laufzeit | 60 s |
| Ausführung | Sonderausführung |
| Nennspannung | 24.00 V |
| Betriebsspannung | 24 V |
| DIN-Richtung | DIN Links-Rechts |
| Oberfläche | eloxiert |
| Kabelquerschnitt | 4 x 0,75 mm² |
| Fensterwerkstoff | Metall |
| Anwendung | Klappfenster |
| Norm | NRWG |
| Schutzart | IP65 |
| Gehäusematerial | Aluminium |
| Hub | 300 mm |
| Leistungsaufnahme max. | 20 W |
| RAL Farbton | RAL 9016 |
| Flügelhöhe max. | 1700.00 mm |
| Schutzklasse | Schutzklasse III |
| Stromart | DC |
| Stromaufnahme max. | 1 A |
| Umgebungstemperatur max. | 75 °C |
| Umgebungstemperatur min. | -5 °C |
| Überschlaghöhe max. | 1700 mm |
| Überschlaghöhe min. | 520 mm |
| Stromaufnahme | 1 mA |
| Druckkraft max. | 750 N |
| Farbe | silber |
| Kabellänge | 2 m |
| Flügelhöhe min. | 520 mm |
| Restwelligkeit | 30.00 % |
| Spannungstoleranzbereich max. | 30 % |
| Spannungstoleranzbereich min. | -20 % |
| Stromaufnahme min. | 0.9 A |
| Variante | GEZE RWA-Verriegelungsantrieb, 24V DC, 100 NT, naturton eloxiert |
| Montageart | Rahmenmontage |
| Funktion | mit Überlastabschaltung |
| Zugkraft max. | 750 N |
| Mindestabschaltspannung | 15 V DC |
| Verriegelungshub max. | 300 mm |
| Nennkraft | 750 N |
Eigenschaften "GEZE Öffnungs- und Verriegelungssystem RWA 100 NT 300mm EV1 IP65 24V DC"
| Basis: | Verriegelungsantrieb |
|---|---|
| Einsatzbereich: | Rauchwärmeabzug |
| Farbton: | naturton |
| Marke: | GEZE |
| Laufzeit: | 60 s |
| Ausführung: | Sonderausführung |
| Nennspannung: | 24.00 V |
| Betriebsspannung: | 24 V |
| DIN-Richtung: | DIN Links-Rechts |
| Oberfläche: | eloxiert |
| Kabelquerschnitt: | 4 x 0,75 mm² |
| Fensterwerkstoff: | Metall |
| Anwendung: | Klappfenster |
| Norm: | NRWG |
| Schutzart: | IP65 |
| Gehäusematerial: | Aluminium |
| Hub: | 300 mm |
| Leistungsaufnahme max.: | 20 W |
| RAL Farbton: | RAL 9016 |
| Flügelhöhe max.: | 1700.00 mm |
| Schutzklasse: | Schutzklasse III |
| Stromart: | DC |
| Stromaufnahme max.: | 1 A |
| Umgebungstemperatur max.: | 75 °C |
| Umgebungstemperatur min.: | -5 °C |
| Überschlaghöhe max.: | 1700 mm |
| Überschlaghöhe min.: | 520 mm |
| Stromaufnahme: | 1 mA |
| Druckkraft max.: | 750 N |
| Farbe: | silber |
| Kabellänge: | 2 m |
| Flügelhöhe min.: | 520 mm |
| Restwelligkeit: | 30.00 % |
| Spannungstoleranzbereich max.: | 30 % |
| Spannungstoleranzbereich min.: | -20 % |
| Stromaufnahme min.: | 0.9 A |
| Variante: | GEZE RWA-Verriegelungsantrieb, 24V DC, 100 NT, naturton eloxiert |
| Montageart: | Rahmenmontage |
| Funktion: | mit Überlastabschaltung |
| Zugkraft max.: | 750 N |
| Mindestabschaltspannung: | 15 V DC |
| Verriegelungshub max.: | 300 mm |
| Nennkraft: | 750 N |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
