Dr. Hahn GmbH & Co. KG
HAHN KT-EN P206,2tlg,18-23,RAL 8077/sw,Direktverschr.,BF20
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
326785
EAN:
4030778136973
Hersteller-Nr.:
P20650008
Bildergalerie überspringen
Sale*
Verfügbar
Wird zu ähnlichen Artikeln oft gekauft
Siegenia UMLENKUNG AF VSO 1RS TS K50
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Siegenia-Aubi KG Straße: Industriestraße 1 - 3 Stadt: Wilnsdorf Zip: 57234 Telefon: +49 271 3931 0 E-Mail: Milena.Roth@siegenia.com
Siegenia ECKBAND KF-D6X16/36 D5 TS K100
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Siegenia-Aubi KG Straße: Industriestraße 1 - 3 Stadt: Wilnsdorf Zip: 57234 Telefon: +49 271 3931 0 E-Mail: Milena.Roth@siegenia.com
Siegenia GETRIEBE 15 AF GR.80 1RS TS K25
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Siegenia-Aubi KG Straße: Industriestraße 1 - 3 Stadt: Wilnsdorf Zip: 57234 Telefon: +49 271 3931 0 E-Mail: Milena.Roth@siegenia.com
Siegenia SCHERE DK GR.2 1RS 681-880 TS K25
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Siegenia-Aubi KG Straße: Industriestraße 1 - 3 Stadt: Wilnsdorf Zip: 57234 Telefon: +49 271 3931 0 E-Mail: Milena.Roth@siegenia.com
Produktinformationen
TECHNIK / ANWENDUNG | Material: Gefertigt aus stranggepresstem Aluminium | Befestigungsart: Direktverschraubung in Rahmen und Flügel, optional mit Hahn Stufenschraube; alternativ mit selbstbohrenden Schrauben erhältlich; zusätzliche Verschraubung im Aufdeck | Ausführungen: 3 Aufdeckbereiche: 15 - 20 mm, 18 -23 mm, 22-27 mm | Belastbarkeit: In Abhängigkeit der Profilausführung max. 120 kg | Verstellbarkeit: Eingehängter Türflügel in 6 Richtungen verstellbar: Horizontalverstellung: stufenlos ± 5 mm; Vertikalverstellung: stufenlos + 3 mm/- 2 mm; Dichtungsandruckverstellung: ± 2,5 mm | Zertifikate: CE-zertifiziert im Rahmen der Erstprüfungen nach EN 1935:2002 durch das notifizierte Prüflabor PIV, No. 1309, Prüfinstitut Schlösser und Beschläge in Velbert, Bandklasse 13; SKG 2 Sterne | Farbausführungen: Bänder in RAL-Farben lieferbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Dr. Hahn GmbH & Co. KG
Ansprechpartner: Jacqueline.Klein@dr-hahn.de
Straße: Trompeterallee 162- 170
Stadt: Mönchengladbach Wickrath
Zip: 41189
Telefon: +49 2166 954 3
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Dr. Hahn GmbH & Co. KG
Ansprechpartner: Jacqueline.Klein@dr-hahn.de
Straße: Trompeterallee 162- 170
Stadt: Mönchengladbach Wickrath
Zip: 41189
Telefon: +49 2166 954 3
Technische Daten
| Länge | 85.50 mm |
|---|---|
| Breite | 102.50 mm |
| Tragkraft | 120.00 kg |
| Ausführung | mit Aufdeckverschraubung |
| Farbe | braun |
| Produkttyp | Aufschraubband |
| Produkttyp (Hersteller) | Universalband |
| Norm | DIN EN 1935 |
| Verstellbarkeit | 3 Dimensional |
| Andruckverstellung max. | 2.50 mm |
| Andruckverstellung min. | -2.50 mm |
| Höhenverstellung max. | 3.00 mm |
| Höhenverstellung min. | -2.00 mm |
| Seitenverstellung max. | 5.00 mm |
| Seitenverstellung min. | -5.00 mm |

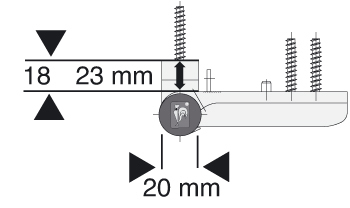

| Aufdeck/Überschlag max. | 23.00 mm |
| Aufdeck/Überschlag min. | 18.00 mm |
| Bandfuß | 20.00 |
| Bandkonstruktion | zweiteilig |
| Bandlappen | kantig |
| Befestigungsart | Direktverschraubung |
| DIN-Richtung | DIN Links-Rechts |
| Einsatzbereich | Haustür |
| EN 1935 - Bandklasse | Klasse 13 |
| EN 1935 - Dauerfunktionstüchtigkeit | Klasse 7 |
| EN 1935 - Eignung für Feuer-/Rauchschutztüren | Klasse 0 |
| EN 1935 - Gebrauchsklasse | Klasse 4 |
| EN 1935 - Korrosionsbeständigkeit (nach EN 1670) | Klasse 4 |
| EN 1935 - Masse der Prüftür | Klasse 6 |
| EN 1935 - Schutz - Einbruchhemmung | Klasse 1 |
| EN 1935 - Sicherheit - Personenschutz | Klasse 1 |
| Farbe Kunststoffteile | schwarz |
| Farbton | dunkelbraun |
| Höhe Flügelteil | 48.00 mm |
| Höhe Rahmenteil | 88.50 mm |
| Klassifizierungsschlüssel EN 1935 | 4 7 6 0 1 4 1 13 |
| Kopfausbildung | mit Flachkopf |
| Länge Bandrolle | 85.50 mm |
| Material | Aluminium |
| Oberfläche | pulverbeschichtet |
| Stiftsicherung | ohne Stiftsicherung |
| Türwerkstoff | Kunststoff |
| Variante | Dr. Hahn HAHN KT-EN P206,2tlg,18-23,RAL 8077/sw,Direktverschr.,BF20 |
| Farbe (RAL) | RAL 8077 |
| Zertifikate | SKG2* |
| Lagerung | Kunststoff-Gleitlager |
Eigenschaften "HAHN KT-EN P206,2tlg,18-23,RAL 8077/sw,Direktverschr.,BF20"
| Länge: | 85.50 mm |
|---|---|
| Breite: | 102.50 mm |
| Tragkraft: | 120.00 kg |
| Ausführung: | mit Aufdeckverschraubung |
| Farbe: | braun |
| Produkttyp: | Aufschraubband |
| Produkttyp (Hersteller): | Universalband |
| Norm: | DIN EN 1935 |
| Verstellbarkeit: | 3 Dimensional |
| Andruckverstellung max.: | 2.50 mm |
| Andruckverstellung min.: | -2.50 mm |
| Höhenverstellung max.: | 3.00 mm |
| Höhenverstellung min.: | -2.00 mm |
| Seitenverstellung max.: | 5.00 mm |
| Seitenverstellung min.: | -5.00 mm |
| Aufdeck/Überschlag max.: | 23.00 mm |
| Aufdeck/Überschlag min.: | 18.00 mm |
| Bandfuß: | 20.00 |
| Bandkonstruktion: | zweiteilig |
| Bandlappen: | kantig |
| Befestigungsart: | Direktverschraubung |
| DIN-Richtung: | DIN Links-Rechts |
| Einsatzbereich: | Haustür |
| EN 1935 - Bandklasse: | Klasse 13 |
| EN 1935 - Dauerfunktionstüchtigkeit: | Klasse 7 |
| EN 1935 - Eignung für Feuer-/Rauchschutztüren: | Klasse 0 |
| EN 1935 - Gebrauchsklasse: | Klasse 4 |
| EN 1935 - Korrosionsbeständigkeit (nach EN 1670): | Klasse 4 |
| EN 1935 - Masse der Prüftür: | Klasse 6 |
| EN 1935 - Schutz - Einbruchhemmung: | Klasse 1 |
| EN 1935 - Sicherheit - Personenschutz: | Klasse 1 |
| Farbe Kunststoffteile: | schwarz |
| Farbton: | dunkelbraun |
| Höhe Flügelteil: | 48.00 mm |
| Höhe Rahmenteil: | 88.50 mm |
| Klassifizierungsschlüssel EN 1935: | 4 7 6 0 1 4 1 13 |
| Kopfausbildung: | mit Flachkopf |
| Länge Bandrolle: | 85.50 mm |
| Material: | Aluminium |
| Oberfläche: | pulverbeschichtet |
| Stiftsicherung: | ohne Stiftsicherung |
| Türwerkstoff: | Kunststoff |
| Variante: | Dr. Hahn HAHN KT-EN P206,2tlg,18-23,RAL 8077/sw,Direktverschr.,BF20 |
| Farbe (RAL): | RAL 8077 |
| Zertifikate: | SKG2* |
| Lagerung: | Kunststoff-Gleitlager |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
