Hettich Intermat 9904-T1 L Glastürscharnier Kr.0mm , 95 Grad
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
118907
EAN:
4023149029134
Hersteller-Nr.:
72960
Produktinformationen "Hettich Intermat 9904-T1 L Glastürscharnier Kr.0mm , 95 Grad"
• Intermat Glastürscharnier
• Mit Schließautomatik (Intermat 9904)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für Türdicke 4 - 6.5 mm
• Anschlagart vorliegend
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Zinkdruckguss vernickelt / Kunststoff schwarz
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Mit Schließautomatik (Intermat 9904)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für Türdicke 4 - 6.5 mm
• Anschlagart vorliegend
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Zinkdruckguss vernickelt / Kunststoff schwarz
- Hettich Technical Assistant
- Verstellmöglichkeiten bei Topfscharnieren
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Eigenschaften "Hettich Intermat 9904-T1 L Glastürscharnier Kr.0mm , 95 Grad"
| Basis: | 11 mm |
|---|---|
| Türart: | Glastür |

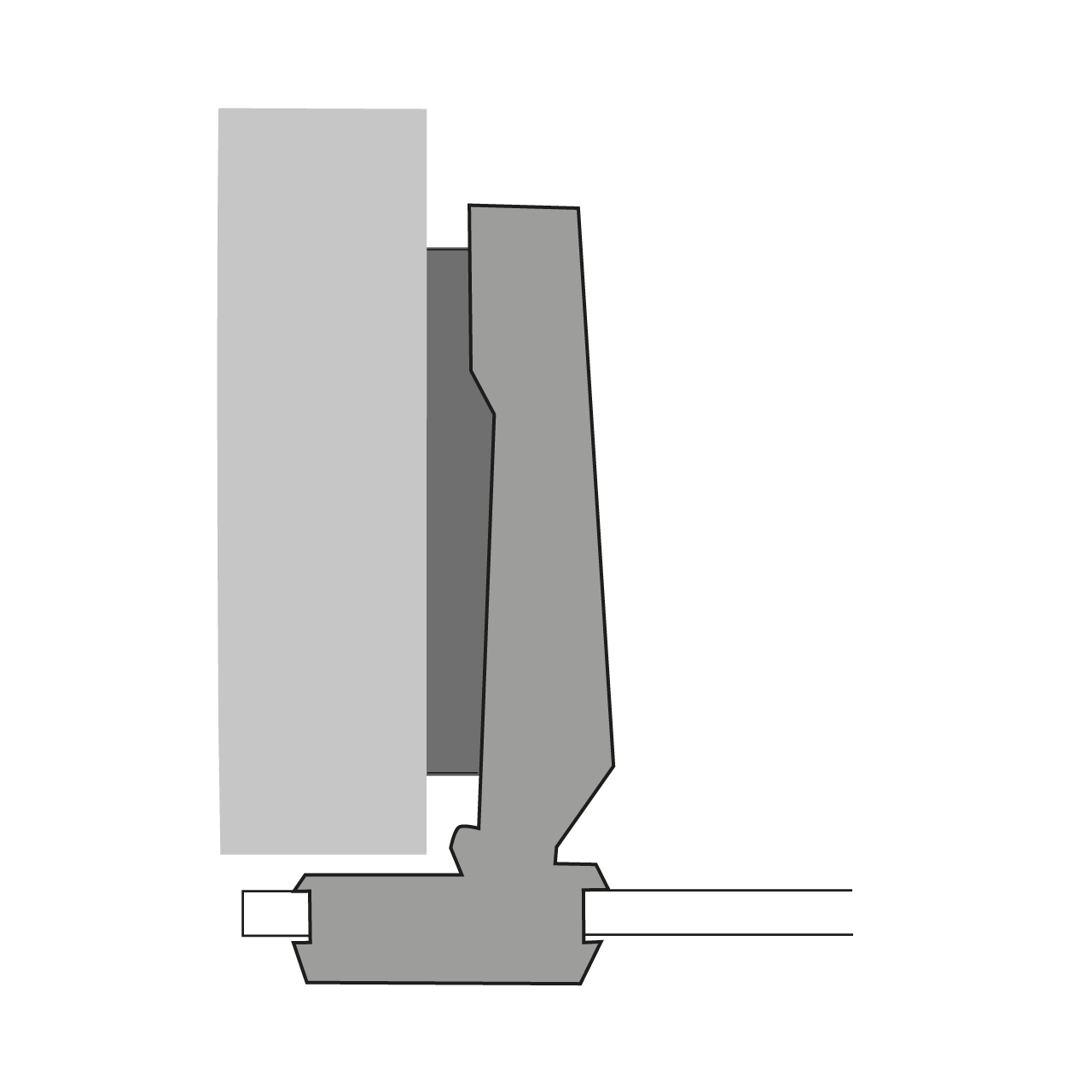

| Anschlagart: | vorliegend |
| Bohrbild: | T1 |
| Konstruktion: | 90°-Konstruktion |
| Hersteller: | Hettich |
| Befestigungsbohrung: | - |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2,5 mm / -1,5 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Max. Türdicke: | 6,5 mm |
| Min. Türdicke: | 4 mm |
| Farbe: | Schwarz |
| Scharnieroberfläche: | Zinkdruckguss vernickelt / Kunststoff schwarz |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TU 12 / S |
| Topfdurchmesser: | 26 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung |
| Vorherige Bestell-Nr.: | 9043252 |
| Zuhaltung: | ja |
| Öffnungswinkel: | 95 ° |
| Montageart: | zum Anschrauben |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
