Hettich Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm 9935 einl., 95° TH22
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
118932
EAN:
4023149739279
Hersteller-Nr.:
73927
Bildergalerie überspringen
Verfügbar
Wird oft zusammen gekauft
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt m. Euroschr. ø5x12 Dist. 0,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt m. Spanplattenschr. Dist. 0,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Kreuzmontageplatte LaLo-HV vernickelt zum Anschrauben, Dist. 0,0 mm
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Produktinformationen
• Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm
• Mit Schließautomatik (Intermat 9935)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für Türdicke 26 - 43 mm

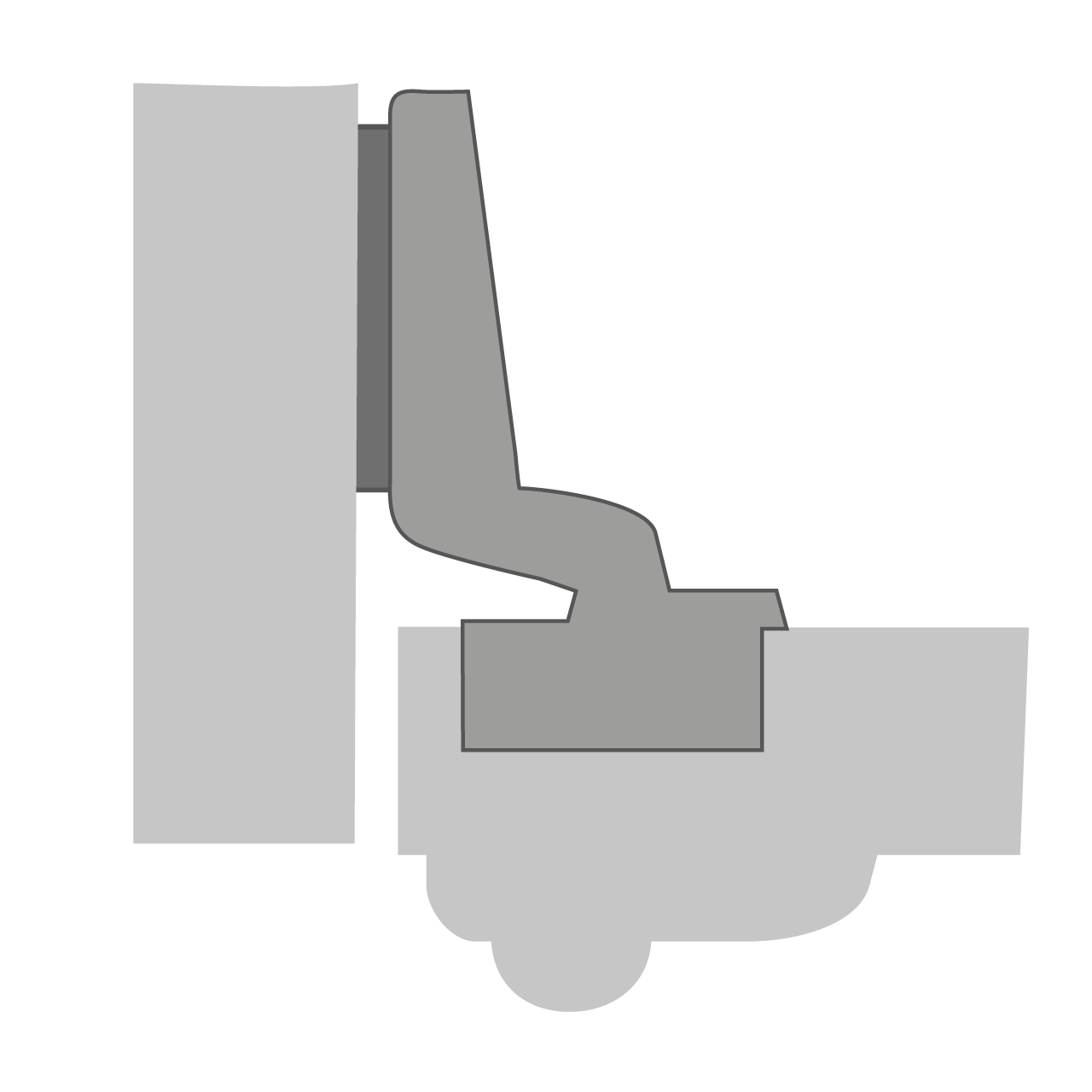

• Anschlagart einliegend (B -3)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 13.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Zinkdruckguss vernickelt
• Mit Schließautomatik (Intermat 9935)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 95°
• Für Türdicke 26 - 43 mm
• Anschlagart einliegend (B -3)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 13.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm
• Höhenverstellung über Montageplatte
• Zinkdruckguss vernickelt
Technische Daten
| Basis | -3 mm |
|---|---|
| Türart | Holzrahmentür (Profilbreite ab 50 mm) |
| Anschlagart | einliegend |
| Bohrbild | TH 52 x 5,5 mm |
| Konstruktion | 90°-Konstruktion |
| Hersteller | Hettich |
| Befestigungsbohrung | - |
| Durchmesser der Befestigungsbohrung |
|
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Integrierte Tiefenverstellung | +2,5 mm / -1,5 mm |
| Komforteigenschaften | ohne integrierte Dämpfung |
| Max. Türdicke | 43 mm |
| Min. Türdicke | 26 mm |
| Scharnieroberfläche | Zinkdruckguss vernickelt |
| Schnellmontage Korpus | ja |
| Schnellmontage Tür | nein |
| Topf-Ausführung | TH 22 / L |
| Topfdurchmesser | 40 mm |
| Türeigenschaft |
|
| Vorherige Bestell-Nr. | 9117717 |
| Zuhaltung | ja |
| Öffnungswinkel | 95 ° |
| Montageart | zum Anschrauben |
Eigenschaften "Hettich Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm 9935 einl., 95° TH22"
| Basis: | -3 mm |
|---|---|
| Türart: | Holzrahmentür (Profilbreite ab 50 mm) |
| Anschlagart: | einliegend |
| Bohrbild: | TH 52 x 5,5 mm |
| Konstruktion: | 90°-Konstruktion |
| Hersteller: | Hettich |
| Befestigungsbohrung: | - |
| Durchmesser der Befestigungsbohrung: | Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2,5 mm / -1,5 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Max. Türdicke: | 43 mm |
| Min. Türdicke: | 26 mm |
| Scharnieroberfläche: | Zinkdruckguss vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TH 22 / L |
| Topfdurchmesser: | 40 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Vorherige Bestell-Nr.: | 9117717 |
| Zuhaltung: | ja |
| Öffnungswinkel: | 95 ° |
| Montageart: | zum Anschrauben |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
