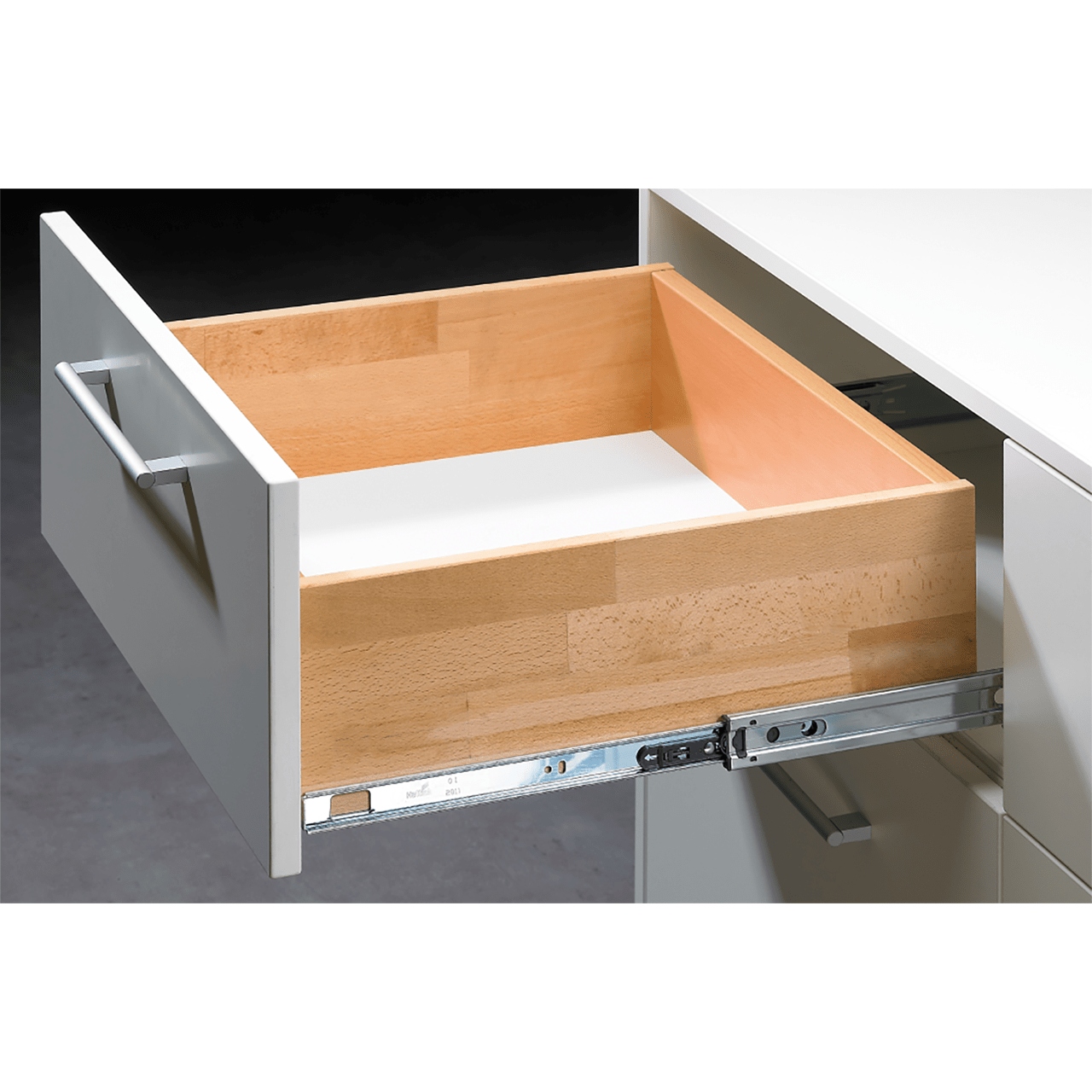

Hettich Kugel-Vollauszug KA 4532 BM Silent System Länge 700 mm, Belastbarkeit 35 kg
Artikelkennzeichnung
Versand erfolgt voraussichtlich in 5 Tagen
Produktnummer:
216028
EAN:
4023149601552
Hersteller-Nr.:
9114561
Bildergalerie überspringen
Nur 1 auf Lager!
Wird zu ähnlichen Artikeln oft gekauft
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Actro 5D Schnäpper, Garnitur, links und rechts
3 Varianten verfügbar
• Werkzeuglose, intuitive Seitenverstellung bis +/- 1,5 mm• Höhenverstellung bis + 3 mm• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Push to open Silent 40, Öffnunssystem Actro YOU + Actro 5D, Set für 10-40 kg
• Verwendbar mit Systemschubkasten AvanTech YOU auf Auszugsführung Actro YOU mit Silent System • Verwendbar mit Holzschubkasten auf Auszugsführung Actro YOU mit Silent System • Optionale Synchronisation möglich Set besteht aus: • 1 Stück Push to open Silent Einheit, links und rechts • 1 Stück Aktivator, links und rechts • 2 Stück Adapter für Synchronisation Hettich Technical AssistantAvanTech YOU: MontageAvanTech YOUMontage Actro 5D PTO SilentMontage Actro YOU PTO SilentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Innenzylinder Z23 Schließung 18001
50 Varianten verfügbar
• Für Prestige 2000 Zylinderschlösser Z23 mit 18 mm Zylinderdurchmesser• Schließungen nach Schließplan• Generalhauptschlüsselfähig• Vernickelt hochglanz• Inklusive 1 Wendeschlüssel, Zinkdruckguss vernickelt und 1 Kippwendschlüssel, Messing vernickelt, Kunststoff schwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Sekura 1.1 5mm , vernickelt
6 Varianten verfügbar
• Zapfendurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 75 (75 kg / m²)• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Schrankrohrlager 30x15 mm SL 786 DD für Fachboden , vernickelt
• Zum Anschrauben unter den Fachboden • Mit Spezialschraube M6 x 25 mm für eine maximale Bodendicke von 19 mm • Zusätzlich 2 Schraublöcher für seitliche Befestigung • Zinkdruckguss vernickelt Hinweise: • Schrankrohrlänge = lichtes Korpusmaß - 13 mm Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Produktinformationen
• Vollauszug mit integrierter Dämpfung Silent System
• Entriegelungshebel zur Schnelltrennung des Schubkastens vom Korpus
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung
• Für Holzschubkästen und Tablarböden
• Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt, blau passiviert
• Bei Nennlänge 300 beträgt der Auszugsweg nur 290 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Entriegelungshebel zur Schnelltrennung des Schubkastens vom Korpus
• Leichter Lauf und hohe Seitenstabilität durch exakte Führung
• Für Holzschubkästen und Tablarböden
• Belastbarkeit nach EN 15338, Level 2
• Stahl verzinkt, blau passiviert
• Bei Nennlänge 300 beträgt der Auszugsweg nur 290 mm
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Technische Daten
| Anschlagseite | links und rechts |
|---|---|
| Farbe | Blau passiviert |
| Auszugart | Vollauszug |
| Belastbarkeit kg | 35 kg |
| Führungsart | Sichtbare Führung |
| Hersteller | Hettich |
| Komforteigenschaften | Silent System |
| Komponenten | Auszugsführungen |

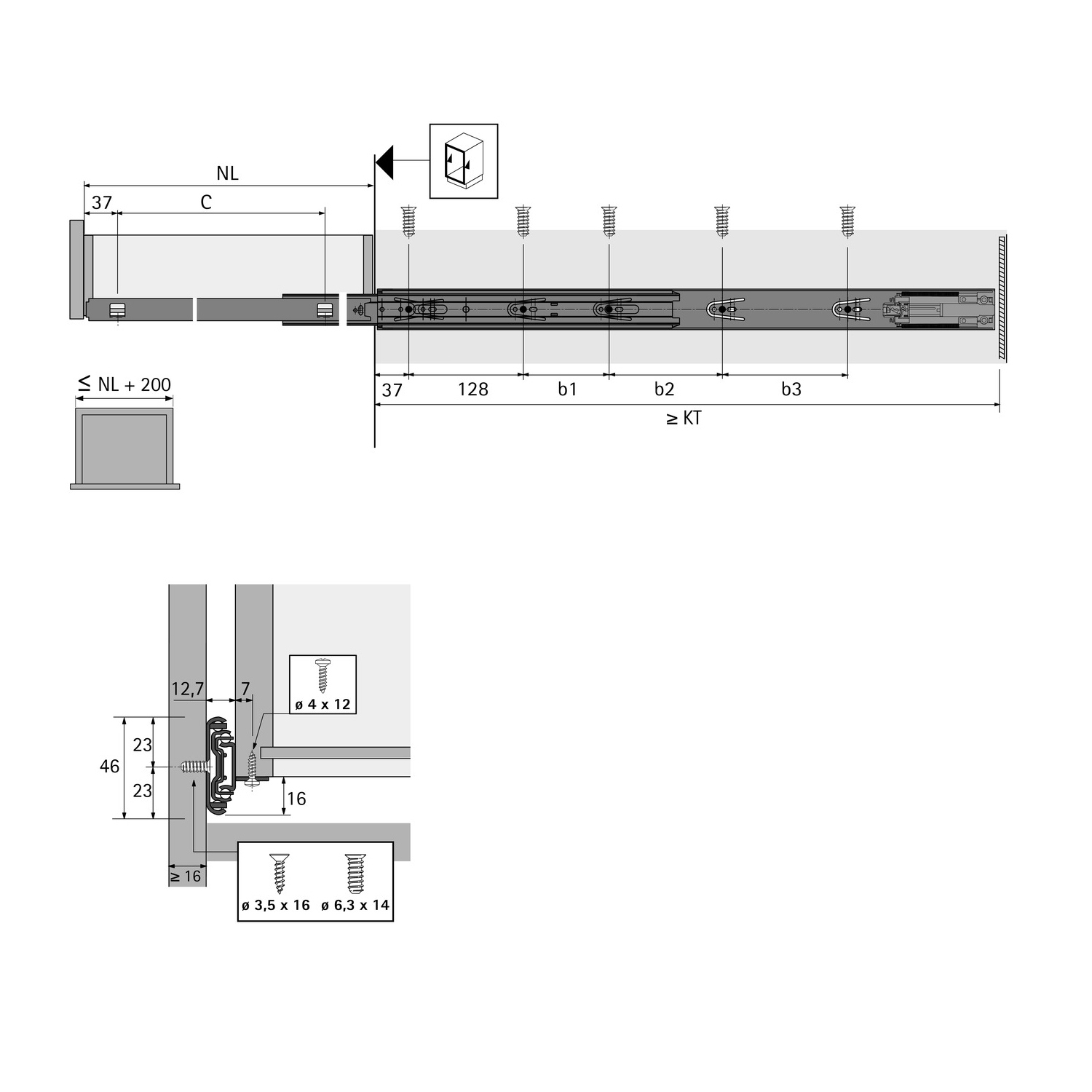

| Lochabstand b1 mm | 96 mm |
| Lochabstand b2 mm | 128 mm |
| Lochabstand b3 mm | 128 mm |
| Lochabstand C mm | 615 mm |
| Mindestkorpustiefe KT mm | 694 mm |
| Nennlänge / Schubkastenlänge NL mm | 690 mm |
| Nennlänge (mm) | 690 mm |
| Schubkastenlänge SKL (mm) | 690 mm mm |
| Montageart | aufliegende Montage |
Eigenschaften "Hettich Kugel-Vollauszug KA 4532 BM Silent System Länge 700 mm, Belastbarkeit 35 kg"
| Anschlagseite: | links und rechts |
|---|---|
| Farbe: | Blau passiviert |
| Auszugart: | Vollauszug |
| Belastbarkeit kg: | 35 kg |
| Führungsart: | Sichtbare Führung |
| Hersteller: | Hettich |
| Komforteigenschaften: | Silent System |
| Komponenten: | Auszugsführungen |
| Lochabstand b1 mm: | 96 mm |
| Lochabstand b2 mm: | 128 mm |
| Lochabstand b3 mm: | 128 mm |
| Lochabstand C mm: | 615 mm |
| Mindestkorpustiefe KT mm: | 694 mm |
| Nennlänge / Schubkastenlänge NL mm: | 690 mm |
| Nennlänge (mm): | 690 mm |
| Schubkastenlänge SKL (mm): | 690 mm mm |
| Montageart: | aufliegende Montage |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
