Heinrich Kipp Werk GmbH & Co.KG
Kipp Klemmhebel Gr. 3 M10x30 Zink, Orange
Artikelkennzeichnung
Versand erfolgt voraussichtlich in 2 Tagen
Produktnummer:
110112
Hersteller-Nr.:
K0122.3102X30
Produktinformationen
Der Klemmhebel steht für Zuverlässigkeit, Stabilität und VielseitigkeitErleichtert das Spannen und Klemmen von einzelnen Komponenten sowie kompletten Maschinenteilen
- Anwendungsgebiete: Maschinenbau, Anlagenbau, Reha- und Medizintechnik, MöbelindustrieVerschiedene Gewindegrößen und Grifflängen

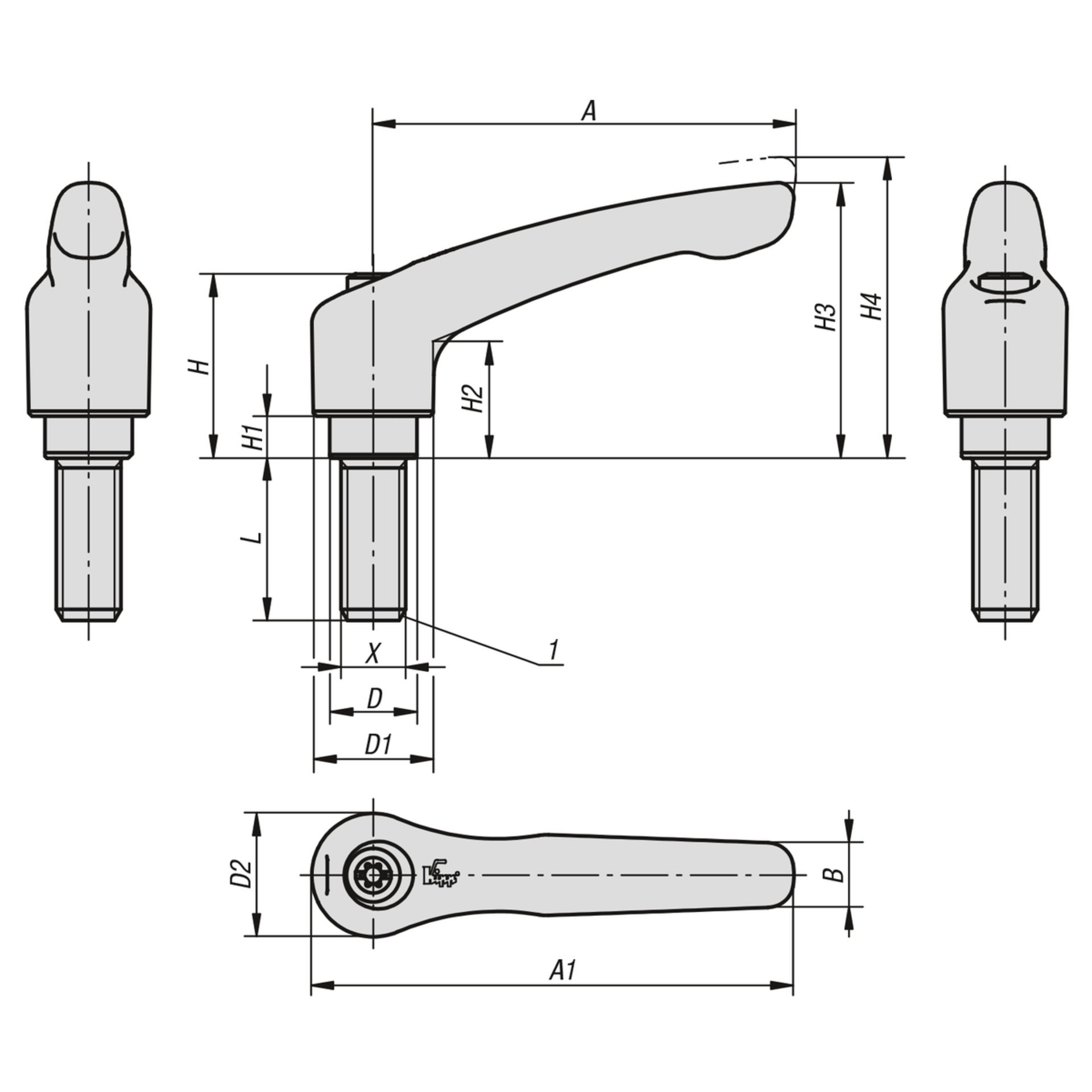

Technische Daten
| A1=GRIFFLÄNGE | 91 mm |
|---|---|
| A=GRIFFLÄNGE | 80 mm |
| H3=GRIFFHÖHE | 54,5 mm |
| L=GEWINDELÄNGE | 30 mm |
| N=ZÄHNEZAHL | 22 |
| X=GEWINDE | M10 |
| B | 11 mm |
| BENENNUNG | Klemmhebel |
| D | 16 mm |
| D1 | 21 mm |
| D2 | 22 mm |
| FARBE GRUNDKÖRPER | reinorange 2004 RAL |
| GEWINDEART | Außengewinde |
| GRÖSSE | 3 |
| H | 37 mm |
| H1 | 10 mm |
| H2 | 24 mm |
| H4 | 58,5 mm |
| MATERIAL GRUNDKÖRPER | Zink |
| MATERIAL KOMPONENTE | Stahl |
| OBERFLÄCHE GRUNDKÖRPER | seidenmatt |
| OBERFLÄCHE KOMPONENTE | brüniert |
| Variante | Kipp Klemmhebel Gr. 3 M10x30 Zink, Orange |
Eigenschaften "Kipp Klemmhebel Gr. 3 M10x30 Zink, Orange"
| A1=GRIFFLÄNGE: | 91 mm |
|---|---|
| A=GRIFFLÄNGE: | 80 mm |
| H3=GRIFFHÖHE: | 54,5 mm |
| L=GEWINDELÄNGE: | 30 mm |
| N=ZÄHNEZAHL: | 22 |
| X=GEWINDE: | M10 |
| B: | 11 mm |
| BENENNUNG: | Klemmhebel |
| D: | 16 mm |
| D1: | 21 mm |
| D2: | 22 mm |
| FARBE GRUNDKÖRPER: | reinorange 2004 RAL |
| GEWINDEART: | Außengewinde |
| GRÖSSE: | 3 |
| H: | 37 mm |
| H1: | 10 mm |
| H2: | 24 mm |
| H4: | 58,5 mm |
| MATERIAL GRUNDKÖRPER: | Zink |
| MATERIAL KOMPONENTE: | Stahl |
| OBERFLÄCHE GRUNDKÖRPER: | seidenmatt |
| OBERFLÄCHE KOMPONENTE: | brüniert |
| Variante: | Kipp Klemmhebel Gr. 3 M10x30 Zink, Orange |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
