Roto-Frank

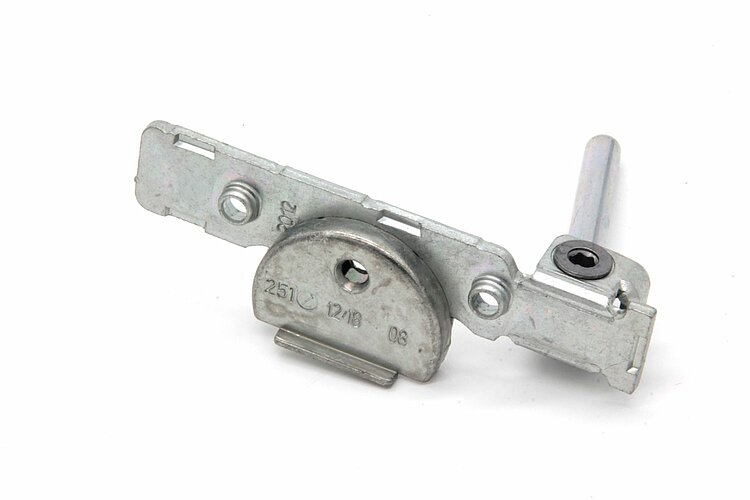

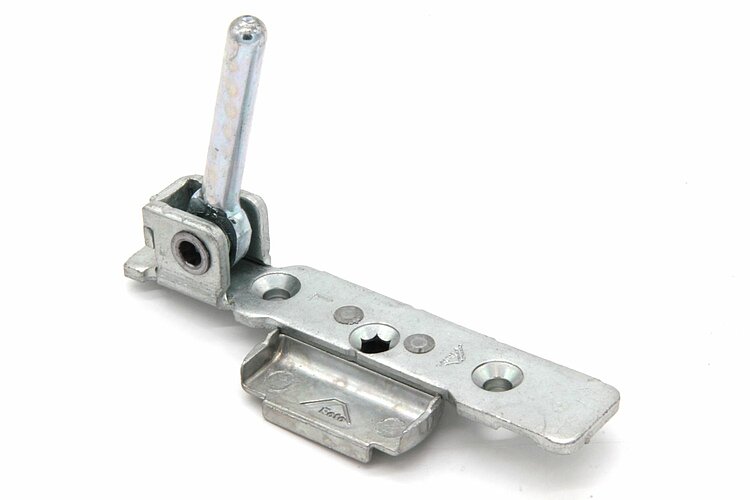

Roto Ecklager NT E5 NX mit Bohrzapfen 12/18-9+13 links
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
343745
EAN:
4036263116840
Hersteller-Nr.:
449796
Bildergalerie überspringen
Sale*
Verfügbar
Wird oft zusammen gekauft
Roto NT Eckumlenkung 1P Axer 260286 mit Pilzzapfen
Roto NT Eckumlenkung 1P Axer 260286Die Roto NT Eckumlenkung 1P Axer 260286 ist ein zentraler Bestandteil von Fensterbeschlagsystemen, der die Bewegung des Fenstergriffs auf andere Beschlagsteile überträgt. Sie dient oft als zusätzliche Verriegelung im Eckbereich und gewährleistet eine zuverlässige Kraftübertragung.Überträgt die Griffbewegung auf andere BeschlagsteileDient als zusätzliche Verriegelung im EckbereichKompatibel mit dem Roto NT BeschlagsystemRobuste Konstruktion für LanglebigkeitEinfache Montage und IntegrationDiese Eckumlenkung ist für Dreh-Kipp-Fenster aus Kunststoff oder Holz konzipiert. Die Oberfläche ist verzinkt, um Korrosionsschutz zu bieten. Sie ist ein wichtiges Ersatzteil für die Instandsetzung und Wartung von Fenstern, um deren Funktionalität und Sicherheit zu gewährleisten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Sale*
Roto NX Niveauschaltsperre Flügelteil Holz/PVC
Roto NX Niveauschaltsperre FlügelteilDie Roto NX Niveauschaltsperre für Flügelteile verhindert Fehlbedienungen von Fenstern und Balkontüren und sorgt für ein gleichmäßiges Einschieben des Flügels. Sie ist für Holz- und PVC-Fenster geeignet und wird zum Anschrauben am Flügelteil montiert.Verhindert Fehlbedienungen von Fenstern und BalkontürenSorgt für gleichmäßiges Einschieben des FlügelsGeeignet für Holz- und PVC-FensterMontageart: Flügelteil, zum AnschraubenMaterial: Zinkdruckguss, Oberfläche: RotoSilDiese Niveauschaltsperre ist ein wichtiges Bauteil für die korrekte Funktion und Sicherheit von Fenstern und Balkontüren. Die Ausführung als Flügelteil ermöglicht eine einfache Integration in bestehende Beschlagsysteme. Die robuste Konstruktion aus Zinkdruckguss mit RotoSil-Oberfläche gewährleistet Langlebigkeit und Zuverlässigkeit im täglichen Gebrauch. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto Mittelverschluss NT Größe 600 1 Schließzapfen Pilzzapfen DIN Links-Rechts
Roto Mittelverschluss für FensterDer Roto Mittelverschluss dient zur zusätzlichen Verriegelung von Fenstern und Balkontüren. Er ist kompatibel mit den Beschlagsystemen Roto NT und Roto NX und eignet sich für Rahmenmaterialien aus Kunststoff und Holz.Zusätzliche Verriegelung für Fenster und BalkontürenKompatibel mit Roto NT und Roto NX BeschlagsystemenGeeignet für Kunststoff- und HolzrahmenMit einem Pilzzapfen (Typ P)Für DIN Links und Rechts verwendbarDer flügelseitige Mittelverschluss hat eine Größe von 600 mm und verfügt über einen Schließzapfen vom Typ P. Er ist für waagerechte und senkrechte Verriegelung ausgelegt und wird zum Anschrauben befestigt. Die Oberfläche ist verzinkt und das Material besteht aus Stahl. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto NX Axerstulp 350/690 ohne Schließzapfen RotoSil Stahl
Roto NX Axerstulp 350/690Der Roto NX Axerstulp ist ein zentraler Bestandteil der Fensterbeschlag-Serie NX von Roto Frank. Er bildet zusammen mit dem Scherenarm und dem Scherenlager die sogenannte Schere und dient als Verbindung zwischen Flügel und Rahmen. Dieses Bauteil ist für Drehkipp-Fenster ausgelegt und wird aus robustem Stahl gefertigt.Hersteller: Roto Frank Fenster- und Türtechnologie GmbHMaterial: Stahl, Oberfläche RotoSilGröße: 350, Länge: 690 mmEinsatzbereich: Drehkipp, Fensterwerkstoff KunststoffAusführung: Ohne Schließzapfen, DIN Links-RechtsWir empfehlen den Austausch der kompletten Einheit bestehend aus Scherenarm, Scherenstulp und Scherenlager für eine optimale Funktion und Langlebigkeit Ihrer Fenster. Die Flügelfalzbreite kann zwischen 601 mm und 800 mm liegen. Die Befestigungsart ist zum Anschrauben. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto NT Axerlagerstift für Scherenlager 71mm silberfarben
Roto NT Axerlagerstift für Scherenlager 227354Der Roto NT Axerlagerstift ist eine essentielle Komponente für das Scherenlager und wird direkt am Fensterrahmen montiert. Er dient als Halterung für den Scherenarm und gewährleistet die reibungslose Funktion von Dreh-Kipp-Beschlägen.Länge: 71 mm, Durchmesser: 6 mmMaterial: Stahl, Oberfläche: silberfarben (RotoSil)Geeignet für Roto NT und NX BeschlägeDIN links und rechts verwendbar, wendbarMontage am Fensterrahmen als Halterung für den ScherenarmDieser Axerlagerstift ist für Fenster mit Roto NT Beschlägen konzipiert und ersetzt ältere Modelle wie F710D52. Er ist aus robustem Stahl gefertigt und bietet eine silberfarbene Oberfläche für Langlebigkeit und Korrosionsbeständigkeit. Die Vielseitigkeit durch die Verwendbarkeit für DIN links und rechts macht ihn zu einer praktischen Lösung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto Eckumlenkung NT 260277 Stahl verzinkt
Roto Eckumlenkung NT 260277Die Roto Eckumlenkung NT ist ein Eckkomponente für die Übertragung von Kurbelbewegungen auf andere Bauteile, oft als zusätzliche Verriegelung im Eckbereich eingesetzt.Standard Eckumlenkung für Roto NT SystemeMit anpressdruckverstellbarem Sicherheits-PilzzapfenSchenkelmaße ca. 125 x 125 mmAus Stahl, verzinkt für KorrosionsschutzGeeignet für Drehkipp-Fenster und TürenDiese Eckumlenkung dient zur präzisen Kraftübertragung und erhöht die Sicherheit durch den verstellbaren Pilzzapfen. Sie ist für Holz- und Kunststofffenster sowie Fenstertüren geeignet und bietet eine DIN Links-Rechts Ausrichtung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Produktinformationen
Roto Ecklager NT E5 NX
Das Ecklager bildet zusammen mit dem Eckband das untere Scharnier vom Element und trägt das gesamte Flügelgewicht. Es dient als Dreh- und Angelpunkt und ist für Fenster und Balkontüren mit Drehkippfunktion konzipiert.
- Bandseite E5 / T für Holzfenster
- System (Profilgeometrie) 12/18-9 und 12/18/13
- DIN Richtung Links
- Mit Bohrzapfen für sichere Montage
- Maximale Belastung von 150 kg
Das Ecklager ist aus Stahl gefertigt und verzinkt silberfarbig. Es ist seitenverstellbar und für einen Falzluft von 12mm ausgelegt. Die Ausführung mit Bohrzapfen gewährleistet eine stabile Befestigung.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Roto-Frank
Ansprechpartner: margit.rauscher@roto-frank.com
Straße: Wilhelm-Frank-Platz 1
Stadt: Leinfelden-Echterdingen
Zip: 70771
Telefon: +49 711 7598 0
E-Mail: margit.rauscher@roto-frank.com
Technische Daten
| Marke | Roto |
|---|---|
| Basis | Ecklager |
| Länge | 12 mm |
| Breite | 18 mm |
| Ausführung | E5 |
| Ergänzung | mit Bohrzapfen |
| Anschlagsystem | 12/18-9 |
| Flügelgewicht max. | 150 kg |
| Montage | mit Bohrzapfen |
| Falzluft | 12 mm |
| Korrosionsschutz | verzinkt |
| Länge Zapfen | 12/18-9, 12/18/13 |
| Überschlag | 18 mm |
| Durchmesser Bolzen | 7 mm |
| Flügelgewicht | 150 kg |
| Höhenverstellung max. | 13 mm |
| Höhenverstellung min. | 9 mm |
| Nutlage | 9 mm |
| Seitenverstellung max. | 13 mm |
| Zapfendurchmesser | 12 mm |
| Seitenverstellung min. | 9 mm |
| Verstellmöglichkeit | seitenverstellbar |
| Einbohrtiefe | 18 mm |
| Durchmesser Einbohrzapfen Rahmenteil | 7 mm |
| Zapfenanzahl | 2 St. |
| Sonderoberfläche auf Anfrage | Nein |
| Befestigungsart | zum Anschrauben |
| DIN-Richtung | DIN Links |
| Einsatzbereich | Drehkipp |
| Falztiefe | 12 mm |
| Fensterwerkstoff | Holz |
| Material | Stahl |
| Oberfläche | verzinkt |
| Farbe (RAL) | RAL 9001 |
Eigenschaften "Roto Ecklager NT E5 NX mit Bohrzapfen 12/18-9+13 links"
| Marke: | Roto |
|---|---|
| Basis: | Ecklager |
| Länge: | 12 mm |
| Breite: | 18 mm |
| Ausführung: | E5 |
| Ergänzung: | mit Bohrzapfen |
| Anschlagsystem: | 12/18-9 |
| Flügelgewicht max.: | 150 kg |
| Montage: | mit Bohrzapfen |
| Falzluft: | 12 mm |
| Korrosionsschutz: | verzinkt |
| Länge Zapfen: | 12/18-9, 12/18/13 |
| Überschlag: | 18 mm |
| Durchmesser Bolzen: | 7 mm |
| Flügelgewicht: | 150 kg |
| Höhenverstellung max.: | 13 mm |
| Höhenverstellung min.: | 9 mm |
| Nutlage: | 9 mm |
| Seitenverstellung max.: | 13 mm |
| Zapfendurchmesser: | 12 mm |
| Seitenverstellung min.: | 9 mm |
| Verstellmöglichkeit: | seitenverstellbar |
| Einbohrtiefe: | 18 mm |
| Durchmesser Einbohrzapfen Rahmenteil: | 7 mm |
| Zapfenanzahl: | 2 St. |
| Sonderoberfläche auf Anfrage: | Nein |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Links |
| Einsatzbereich: | Drehkipp |
| Falztiefe: | 12 mm |
| Fensterwerkstoff: | Holz |
| Material: | Stahl |
| Oberfläche: | verzinkt |
| Farbe (RAL): | RAL 9001 |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
