Roto-Frank
Roto NT Ecklager E5 NX Holz rechts 12/18-9 ohne Bohrzapfen
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
126948
EAN:
4036263116819
Hersteller-Nr.:
449763
Bildergalerie überspringen
Verfügbar
Wird oft zusammen gekauft
Roto Falzeckband NT/NX E5/T 12/18-9 Rechts für Holzfenster
Roto Falzeckband NT/NX E5/T für HolzfensterDas Roto Falzeckband ist ein essenzielles Bauteil für Fensterflügel und Balkontüren, das für die reibungslose Funktion des Beschlagsystems sorgt. Es ist speziell für Holzfenster konzipiert und Teil der Roto NT und NX Beschlagsysteme.Geeignet für Holzfenster und BalkontürenKompatibel mit Roto NT und Roto NX Bandseite T BeschlagsystemenSystem (Profilgeometrie) 12/18-9 mit Rechts-DIN-RichtungMit Nutführung für präzise Montage und FunktionHochwertige Verarbeitung für Langlebigkeit und ZuverlässigkeitDieses Falzeckband dient als unteres Scharnier am Fensterflügel und gewährleistet die korrekte Ausrichtung und Bewegung des Fensterflügels. Die Ausführung E5 und die Nutführung NT/NX sind für spezifische Systemanforderungen ausgelegt. Es ist für Flügelgewichte bis maximal 150 kg ausgelegt und hat eine verzinkte Oberfläche aus Stahl. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto Axerlager NX T ohne Bohrzapfen für Holzfenster 130 kg silber
Roto Axerlager NX für HolzfensterDas Roto Axerlager NX ist eine essenzielle Komponente für Holzfenster und bietet eine robuste Lösung für die Flügelbefestigung. Mit einer maximalen Traglast von 130 kg und der Ausführung T ohne Bohrzapfen ist es für anspruchsvolle Anwendungen konzipiert.Geeignet für Holzfenster mit einem Flügelgewicht von bis zu 130 kgAusführung T mit System 12/18-9 und Versatz 9/13 mmMaterial: Stahl verzinkt, silberfarbig mit RotoSil OberflächeDIN Links-Rechts verwendbar für flexible MontageBefestigungsart: Zum AnschraubenDieses Axerlager ist Teil des Roto NX Beschlagsystems und zeichnet sich durch seine Langlebigkeit und Präzision aus. Es wird am Fensterrahmen montiert und hält den Scherenarm, was eine zuverlässige Funktion des Fensters gewährleistet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto NT Axerlagerstift für Scherenlager 71mm silberfarben
Roto NT Axerlagerstift für Scherenlager 227354Der Roto NT Axerlagerstift ist eine essentielle Komponente für das Scherenlager und wird direkt am Fensterrahmen montiert. Er dient als Halterung für den Scherenarm und gewährleistet die reibungslose Funktion von Dreh-Kipp-Beschlägen.Länge: 71 mm, Durchmesser: 6 mmMaterial: Stahl, Oberfläche: silberfarben (RotoSil)Geeignet für Roto NT und NX BeschlägeDIN links und rechts verwendbar, wendbarMontage am Fensterrahmen als Halterung für den ScherenarmDieser Axerlagerstift ist für Fenster mit Roto NT Beschlägen konzipiert und ersetzt ältere Modelle wie F710D52. Er ist aus robustem Stahl gefertigt und bietet eine silberfarbene Oberfläche für Langlebigkeit und Korrosionsbeständigkeit. Die Vielseitigkeit durch die Verwendbarkeit für DIN links und rechts macht ihn zu einer praktischen Lösung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto NT Eckumlenkung 1P Axer 260286 mit Pilzzapfen
Roto NT Eckumlenkung 1P Axer 260286Die Roto NT Eckumlenkung 1P Axer 260286 ist ein zentraler Bestandteil von Fensterbeschlagsystemen, der die Bewegung des Fenstergriffs auf andere Beschlagsteile überträgt. Sie dient oft als zusätzliche Verriegelung im Eckbereich und gewährleistet eine zuverlässige Kraftübertragung.Überträgt die Griffbewegung auf andere BeschlagsteileDient als zusätzliche Verriegelung im EckbereichKompatibel mit dem Roto NT BeschlagsystemRobuste Konstruktion für LanglebigkeitEinfache Montage und IntegrationDiese Eckumlenkung ist für Dreh-Kipp-Fenster aus Kunststoff oder Holz konzipiert. Die Oberfläche ist verzinkt, um Korrosionsschutz zu bieten. Sie ist ein wichtiges Ersatzteil für die Instandsetzung und Wartung von Fenstern, um deren Funktionalität und Sicherheit zu gewährleisten. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Sale*
Roto NT Ecklager E5 12/18 Links Holz Stahl verzinkt
Roto NT Ecklager E5 12/18 LinksDas Ecklager bildet zusammen mit dem Eckband das untere Scharnier vom Element. Es trägt das gesamte Flügelgewicht und dient als Dreh- und Angelpunkt für Fenster und Türen.Hersteller: Roto FrankBeschlagsystem: Roto NX Bandseite T, Roto NX Bandseite E5System (Profilgeometrie): 12/18-9, 12/18-13DIN Richtung: LinksMaterial: Stahl, verzinktDieses Ecklager ist für Holzfenster konzipiert und Teil des Roto NT Beschlagsystems. Es ist seitenverstellbar und zum Anschrauben vorgesehen. Die Ausführung E5 und die Systemangaben 12/18-9 bzw. 12/18-13 spezifizieren die genaue Anwendung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Roto Falzeckband NT/NX mit Nutführung für Holzfenster 12/18-9 Links
Roto Falzeckband NT/NX für HolzfensterDas Roto Falzeckband ist das untere Scharnier am Fensterflügel oder an der Balkontür und sorgt für eine stabile und zuverlässige Verbindung. Es ist speziell für Holzfenster konzipiert und bietet dank der Nutführung eine präzise Führung.Falzeckband mit Nutführung NT/NX für HolzfensterGeeignet für System 12/18-9DIN Richtung: LinksMaterial: Stahl, Oberfläche: verzinktGeeignet für Flügelgewichte bis 150 kgDas Falzeckband ist ein wichtiges Bauteil für die Funktionalität und Langlebigkeit von Fenstern und Balkontüren. Es ist Teil des Roto NX und Roto NT Beschlagsystems und gewährleistet eine sichere Montage und Bedienung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Roto-Frank Ansprechpartner: margit.rauscher@roto-frank.com Straße: Wilhelm-Frank-Platz 1 Stadt: Leinfelden-Echterdingen Zip: 70771 Telefon: +49 711 7598 0 E-Mail: margit.rauscher@roto-frank.com
Produktinformationen

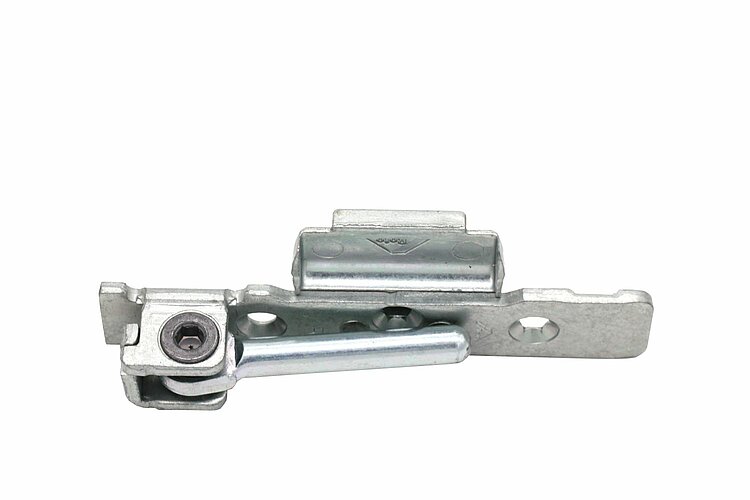

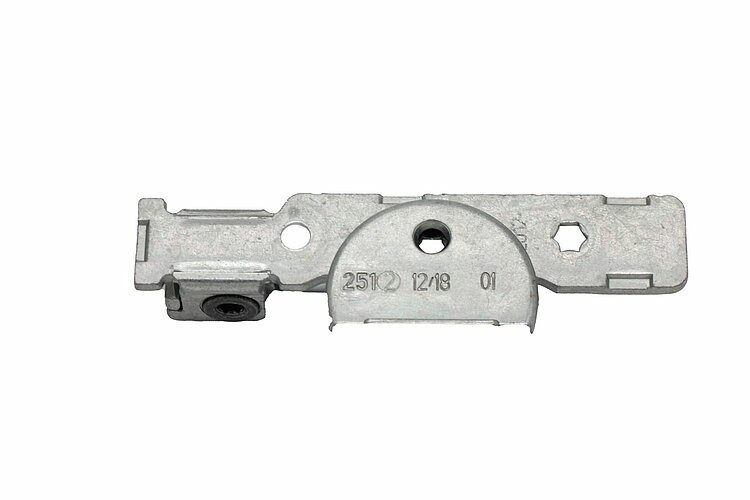

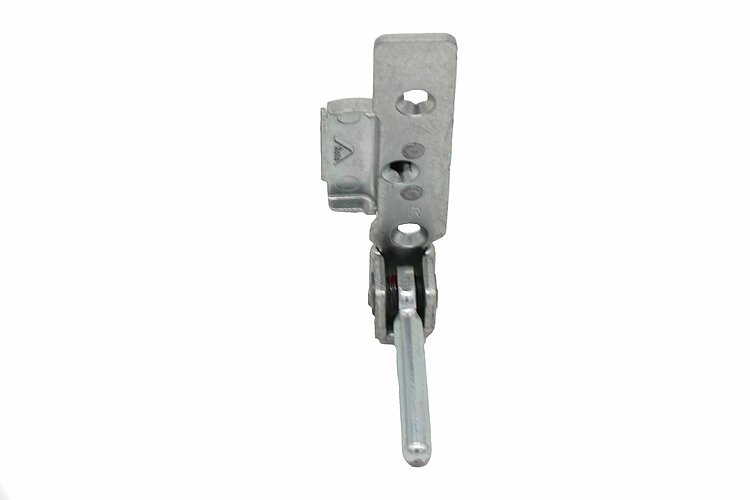

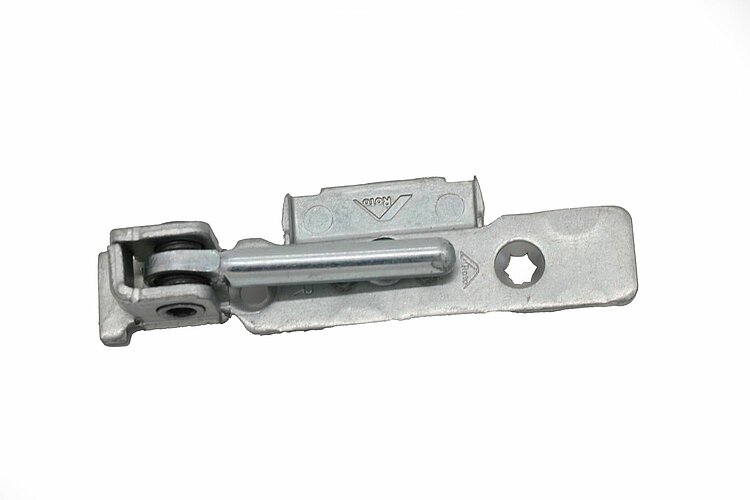

Roto NT Ecklager E5 NX Holz rechts
Das Ecklager bildet zusammen mit dem Eckband das untere Scharnier vom Element. Es trägt das gesamte Flügelgewicht und dient als Dreh- und Angelpunkt für Fenster und Balkontüren.
- Ersatzteil für Roto NT/NX Beschlagsysteme
- Geeignet für Holzfenster und Balkontüren
- DIN Richtung: Rechts
- System (Profilgeometrie): 12/18-9 und 12/18-13
- Material: Stahl, verzinkt
Das Ecklager ist ein zentraler Bestandteil des Scharniersystems und gewährleistet die Funktion des Fensterelements. Es ist für eine maximale Flügelbelastung von 130 kg ausgelegt und wird zum Anschrauben befestigt. Die Ausführung erfolgt ohne Bohrzapfen.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Roto-Frank
Ansprechpartner: margit.rauscher@roto-frank.com
Straße: Wilhelm-Frank-Platz 1
Stadt: Leinfelden-Echterdingen
Zip: 70771
Telefon: +49 711 7598 0
E-Mail: margit.rauscher@roto-frank.com
Technische Daten
| Marke | Roto |
|---|---|
| Basis | Ecklager |
| Länge | 12 mm |
| Breite | 18 mm |
| Ausführung | E5 |
| Ergänzung | ohne Bohrzapfen |
| Anschlagsystem | 12/18-9 |
| Flügelgewicht max. | 130 kg |
| Montage | ohne Bohrzapfen |
| Falzluft | 12 mm |
| Korrosionsschutz | verzinkt |
| Überschlag | 18 mm |
| Flügelgewicht | 130 kg |
| Höhenverstellung max. | 0 mm |
| Höhenverstellung min. | 0 mm |
| Nutlage | 9 mm |
| Seitenverstellung max. | 13 mm |
| Zapfendurchmesser | 12 mm |
| Seitenverstellung min. | 9 mm |
| Verstellmöglichkeit | seitenverstellbar |
| Anpressdruckverstellung | 0 mm |
| Befestigungsart | zum Anschrauben |
| DIN-Richtung | DIN Rechts |
| Einsatzbereich | Drehkipp |
| Falztiefe | 12 mm |
| Fensterwerkstoff | Holz |
| Material | Stahl |
| Oberfläche | verzinkt |
| Farbe (RAL) | RAL 9001 |
Eigenschaften "Roto NT Ecklager E5 NX Holz rechts 12/18-9 ohne Bohrzapfen"
| Marke: | Roto |
|---|---|
| Basis: | Ecklager |
| Länge: | 12 mm |
| Breite: | 18 mm |
| Ausführung: | E5 |
| Ergänzung: | ohne Bohrzapfen |
| Anschlagsystem: | 12/18-9 |
| Flügelgewicht max.: | 130 kg |
| Montage: | ohne Bohrzapfen |
| Falzluft: | 12 mm |
| Korrosionsschutz: | verzinkt |
| Überschlag: | 18 mm |
| Flügelgewicht: | 130 kg |
| Höhenverstellung max.: | 0 mm |
| Höhenverstellung min.: | 0 mm |
| Nutlage: | 9 mm |
| Seitenverstellung max.: | 13 mm |
| Zapfendurchmesser: | 12 mm |
| Seitenverstellung min.: | 9 mm |
| Verstellmöglichkeit: | seitenverstellbar |
| Anpressdruckverstellung: | 0 mm |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Rechts |
| Einsatzbereich: | Drehkipp |
| Falztiefe: | 12 mm |
| Fensterwerkstoff: | Holz |
| Material: | Stahl |
| Oberfläche: | verzinkt |
| Farbe (RAL): | RAL 9001 |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
