Hettich Falttürscharnier zum einpressen , 180 Grad
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
105664
EAN:
4023149520952
Hersteller-Nr.:
52095
Bildergalerie überspringen
Nur 1 auf Lager!
Wird zu ähnlichen Artikeln oft gekauft
Hettich Actro 5D Schnäpper, Garnitur, links und rechts
3 Varianten verfügbar
• Werkzeuglose, intuitive Seitenverstellung bis +/- 1,5 mm• Höhenverstellung bis + 3 mm• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Push to open Silent 40, Öffnunssystem Actro YOU + Actro 5D, Set für 10-40 kg
• Verwendbar mit Systemschubkasten AvanTech YOU auf Auszugsführung Actro YOU mit Silent System • Verwendbar mit Holzschubkasten auf Auszugsführung Actro YOU mit Silent System • Optionale Synchronisation möglich Set besteht aus: • 1 Stück Push to open Silent Einheit, links und rechts • 1 Stück Aktivator, links und rechts • 2 Stück Adapter für Synchronisation Hettich Technical AssistantAvanTech YOU: MontageAvanTech YOUMontage Actro 5D PTO SilentMontage Actro YOU PTO SilentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Innenzylinder Z23 Schließung 18001
50 Varianten verfügbar
• Für Prestige 2000 Zylinderschlösser Z23 mit 18 mm Zylinderdurchmesser• Schließungen nach Schließplan• Generalhauptschlüsselfähig• Vernickelt hochglanz• Inklusive 1 Wendeschlüssel, Zinkdruckguss vernickelt und 1 Kippwendschlüssel, Messing vernickelt, Kunststoff schwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Gleiter für Korrekt Sockelverstellfuß zum Anschrauben, Kunststoff schwarz
• Kunststoff schwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Schrankrohrlager 30x15 mm SL 786 DD für Fachboden , vernickelt
• Zum Anschrauben unter den Fachboden • Mit Spezialschraube M6 x 25 mm für eine maximale Bodendicke von 19 mm • Zusätzlich 2 Schraublöcher für seitliche Befestigung • Zinkdruckguss vernickelt Hinweise: • Schrankrohrlänge = lichtes Korpusmaß - 13 mm Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

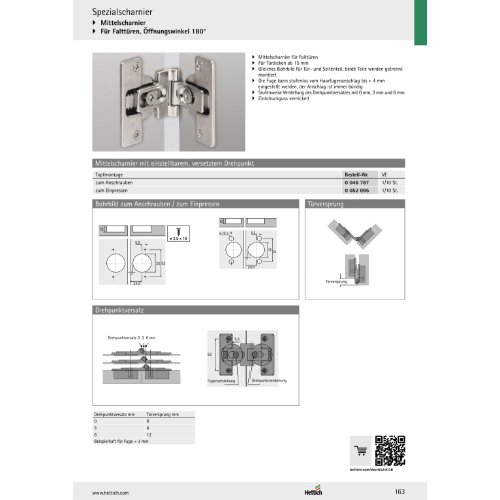

Produktinformationen
• Mittelscharnier für Falttüren
• Für Türdicken ab 15 mm
• Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert
• Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig
• Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm
• Zinkdruckguss vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Für Türdicken ab 15 mm
• Gleiches Bohrbild für Tür- und Seitenteil, beide Teile werden getrennt montiert
• Die Fuge kann stufenlos vom Haarfugenanschlag bis + 4 mm eingestellt werden, der Anschlag ist immer bündig
• Stufenweise Verstellung des Drehpunktversatzes mit 0 mm, 3 mm und 6 mm
• Zinkdruckguss vernickelt

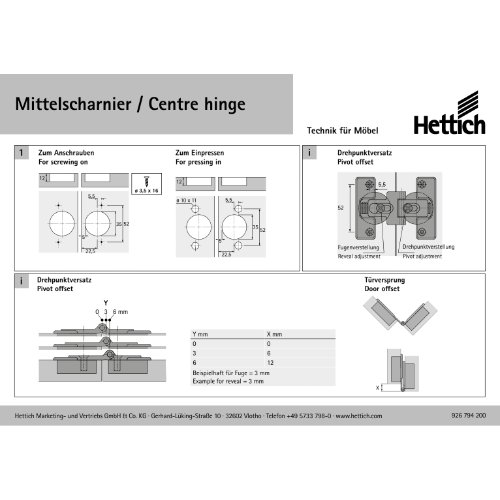

| Drehpunktversatz mm | Türversprung mm |
| 0 | 0 |
| 3 | 6 |
| 6 | 12 |
| Beispielhaft für Fuge = 3 mm | |
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Technische Daten
| Anschlagart | vorliegend |
|---|---|
| Hersteller | Hettich |
| Öffnungswinkel | 180 ° |
| Scharnierarm / -topf | Zinkdruckguss vernickelt |
| Scharnierart | Spezialscharnier |
| Scharnieroberfläche | Zinkdruckguss vernickelt |
| Topfdurchmesser | 35 mm |
| Vorherige Bestell-Nr. | 9117231 |
| Montageart | zum Einpressen |
Eigenschaften "Hettich Falttürscharnier zum einpressen , 180 Grad"
| Anschlagart: | vorliegend |
|---|---|
| Hersteller: | Hettich |
| Öffnungswinkel: | 180 ° |
| Scharnierarm / -topf: | Zinkdruckguss vernickelt |
| Scharnierart: | Spezialscharnier |
| Scharnieroberfläche: | Zinkdruckguss vernickelt |
| Topfdurchmesser: | 35 mm |
| Vorherige Bestell-Nr.: | 9117231 |
| Montageart: | zum Einpressen |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
