Scharniere & Bänder für Möbeltüren, Glastüren und Klappen
Hettich Schraube + Muffe für Topf T43 Länge 11 mm, weiss, D=10 mm
6 Varianten verfügbar
• Selbstschneidende Senkkopfschraube• Zur Anwendung mit Scharnieren und Montageplatten zum Anschrauben in Kombination mit harten Werkstoffen, wie z. B. Mineralwerkstoff oder Vollkernplatte• Nicht geeignet zur Verwendung in Holzwerkstoffen• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV verni. m. Pilotzapfen ø5x7,5 mm Dist. 0,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Anschlagdämpfer mit Bohr-Ø 5 mm Kunststoff tranparent
4 Varianten verfügbar
• Für Bohrung ø 6 x 7 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt Spreizm. ø5x12 mm Dist. 0,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV verni. m. Pilotzapfen ø5x7,5 mm Dist. 1,5 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Befestigungsschraube 3,5x16mm für Topf T22 und T22/9 vernickelt
6 Varianten verfügbar
• Selbstschneidende Senkkopfschraube• Zur Anwendung mit Scharnieren und Montageplatten zum Anschrauben in Kombination mit harten Werkstoffen, wie z. B. Mineralwerkstoff oder Vollkernplatte• Nicht geeignet zur Verwendung in Holzwerkstoffen• Stahl vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i verni. halb vorl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt halb vorl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV verni. m. Pilotzapfen ø5x7,5 mm Dist. 3,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

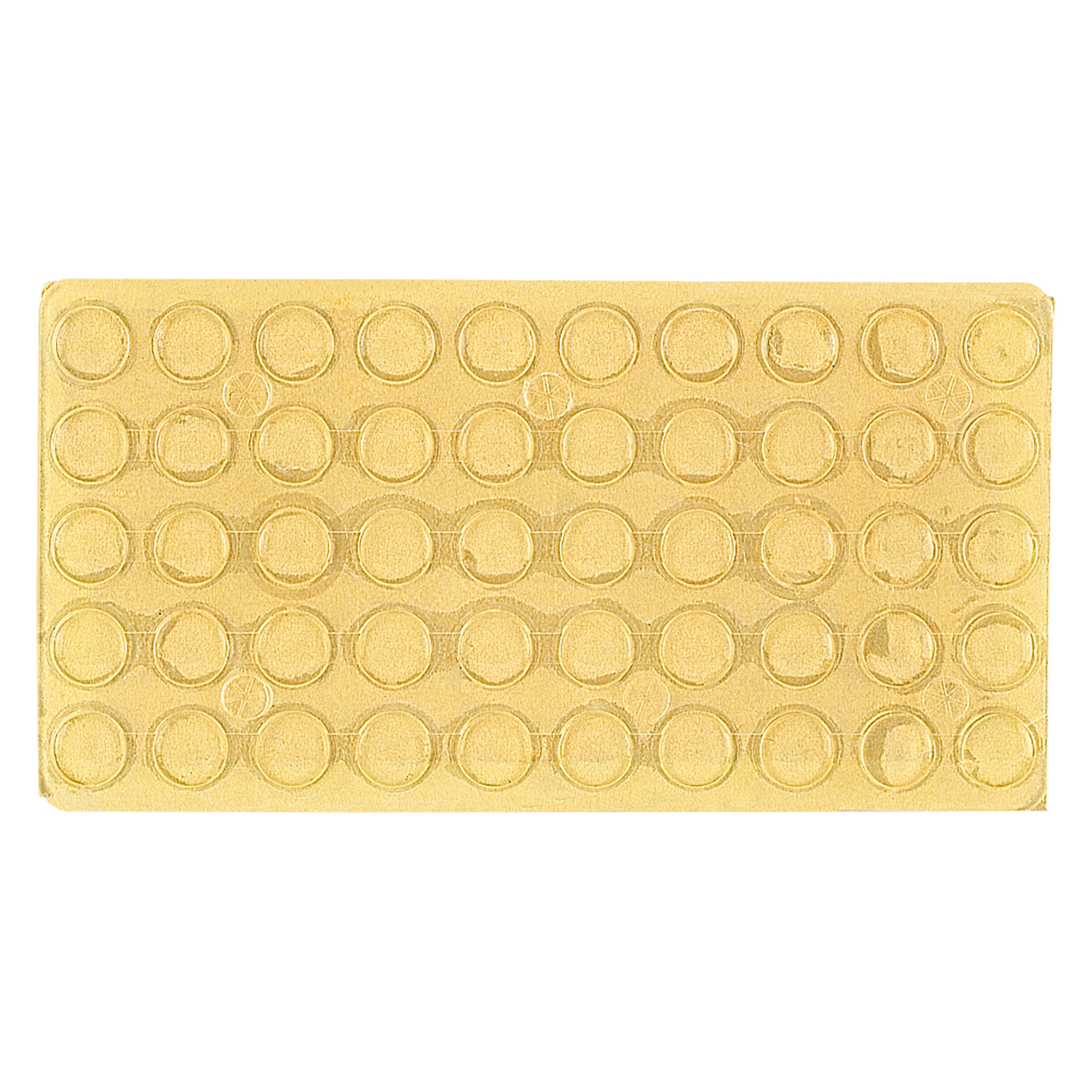

Hettich Anschlagdämpfer selbstklebend Kunststoff klar , 8mm VE=50
• Selbstklebend • Kunststoff transparent Blätterkatalog
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt Spreizm. ø5x12 mm Dist. 3,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt m. Euroschr. ø5x12 Dist. 1,5 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Öffnungswinkelbegrenzer für Sensys 110°-Scharnier, Begrenzung von 110° auf 90°
9 Varianten verfügbar
• Begrenzung von 110° auf 85°• Zur Reduzierung des Öffnungswinkels bei Türen mit angrenzenden Bauteilen• Beschädigungen der Front werden so vermieden• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Selekta Pro 2000 Topf TB33 zum Eindrücken
8 Varianten verfügbar
Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV verni. m. Pilotzapfen ø5x7,5 mmD=1,5 mm K=200
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 0.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt, einl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110°TB55FIX
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt, einl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Weitwinkel Null-Einspr. m.Dämpfung 8657i vernickelt vorl. 165°TH52
5 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15-32 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantAuflagen- / TiefenverstellungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Weitwinkel Null-Einspr. m.Dämpfung 8657i vernickelt vorl. 165°TH54
5 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15-32 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantAuflagen- / TiefenverstellungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Selekta Pro 2000 270 Grad, 19 mm Eckband m. Zuh. Türauflage 16 mm
15 Varianten verfügbar
• Eingelenkscharnier mit Aufklipstechnik und sichtbarer Rolle• Qualitätseinstufung nach EN 15570, Level 3• Für Büro-, Organisations- und Objektmöbel• Getrennte Montage von Topf und Grundscharnier• Aufklipsschnellmontage• Rollenlänge 39 mm, Rollendurchmesser siehe Zeichnung unten• Topfdurchmesser 35 mm• Topftiefe 13 mm• Integrierte Exzenter-Auflagenverstellung - 2 mm• Integrierte Exzenter-Höhenverstellung + 2 mm / - 2 mm• Zinkdruckguss vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Scharniere & Bänder für jeden Möbeltyp
Scharniere und Bänder entscheiden darüber, wie eine Möbeltür öffnet, schließt und wie lange sie sauber läuft. Ob Küchenschrank, Büromöbel, Vitrine oder Klappe: Für jede Tür gibt es eine passende Lösung, vom verdeckten Topfscharnier über das Glastürscharnier bis zum Zapfenband. Das Sortiment kommt überwiegend von Hettich, ergänzt um Sugatsune, Vormann, M-Beschläge und Hawa.
Die Unterkategorien
Topfscharniere und Montageplatten
Die Topfscharniere sind die Standardlösung für Möbeltüren, mit Hettich Sensys in 95°, 110° und 165°, als Winkel-, Dicktür- und Rahmentürscharnier. Jedes Topfscharnier braucht eine Platte aus Montageplatten & Zubehör, in Distanzen von 0 bis 8 mm und mit verschiedenen Befestigungsarten.

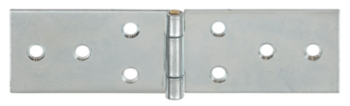

Möbelbänder
Unter Möbelbänder liegen Selekta Pro 2000 mit bis zu 270° Öffnung, Zapfenbänder, Stangenscharniere, T-Bänder, Drehmomentscharniere von Sugatsune sowie Öffnungswinkelbegrenzer.

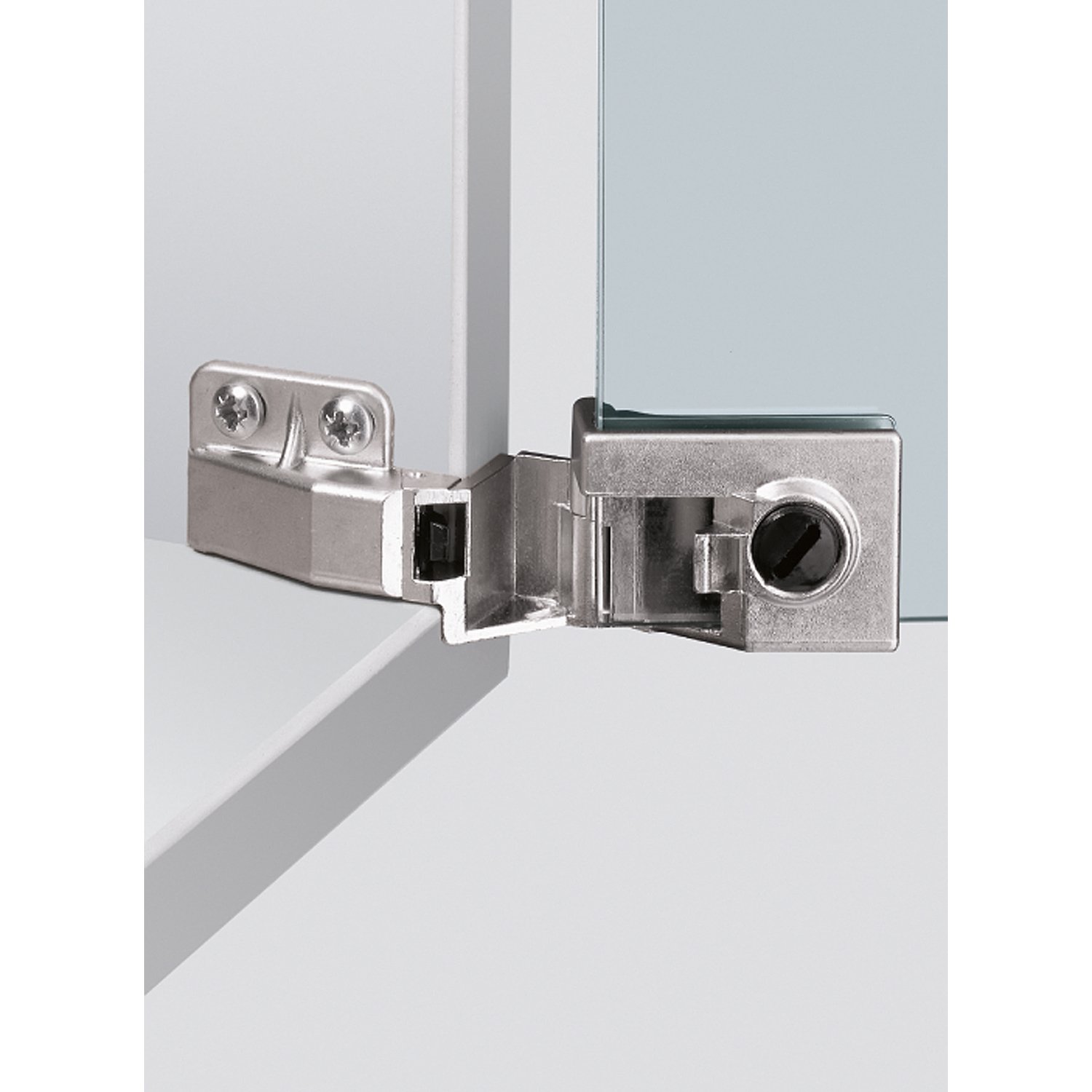

Glasscharniere
Die Glasscharniere tragen Glastüren an Vitrinen und Hängeschränken, etwa Hettich Cadro, Selekta-Zierkappen oder Sugatsune GS-GH in Chrom, Schwarz und Gold.

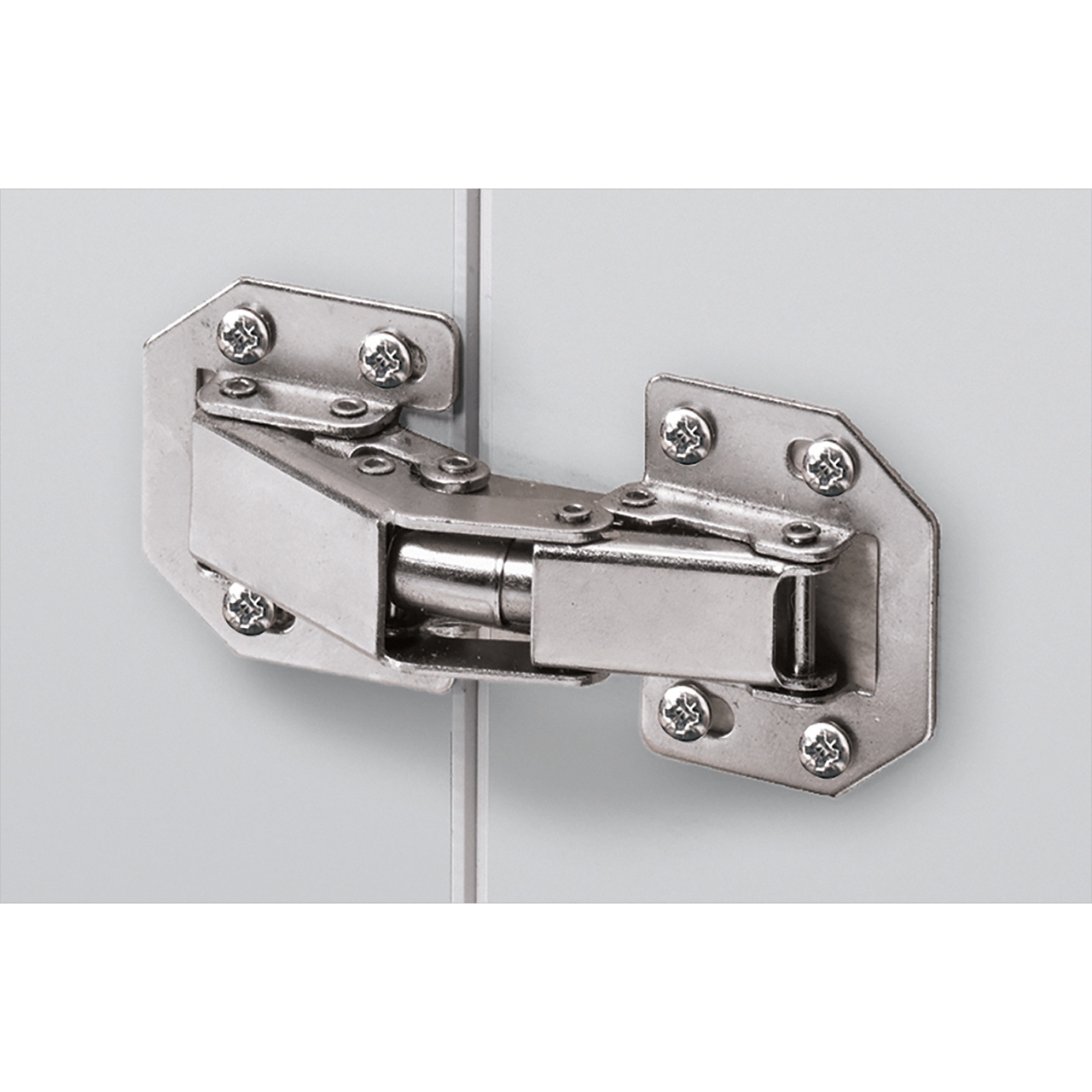

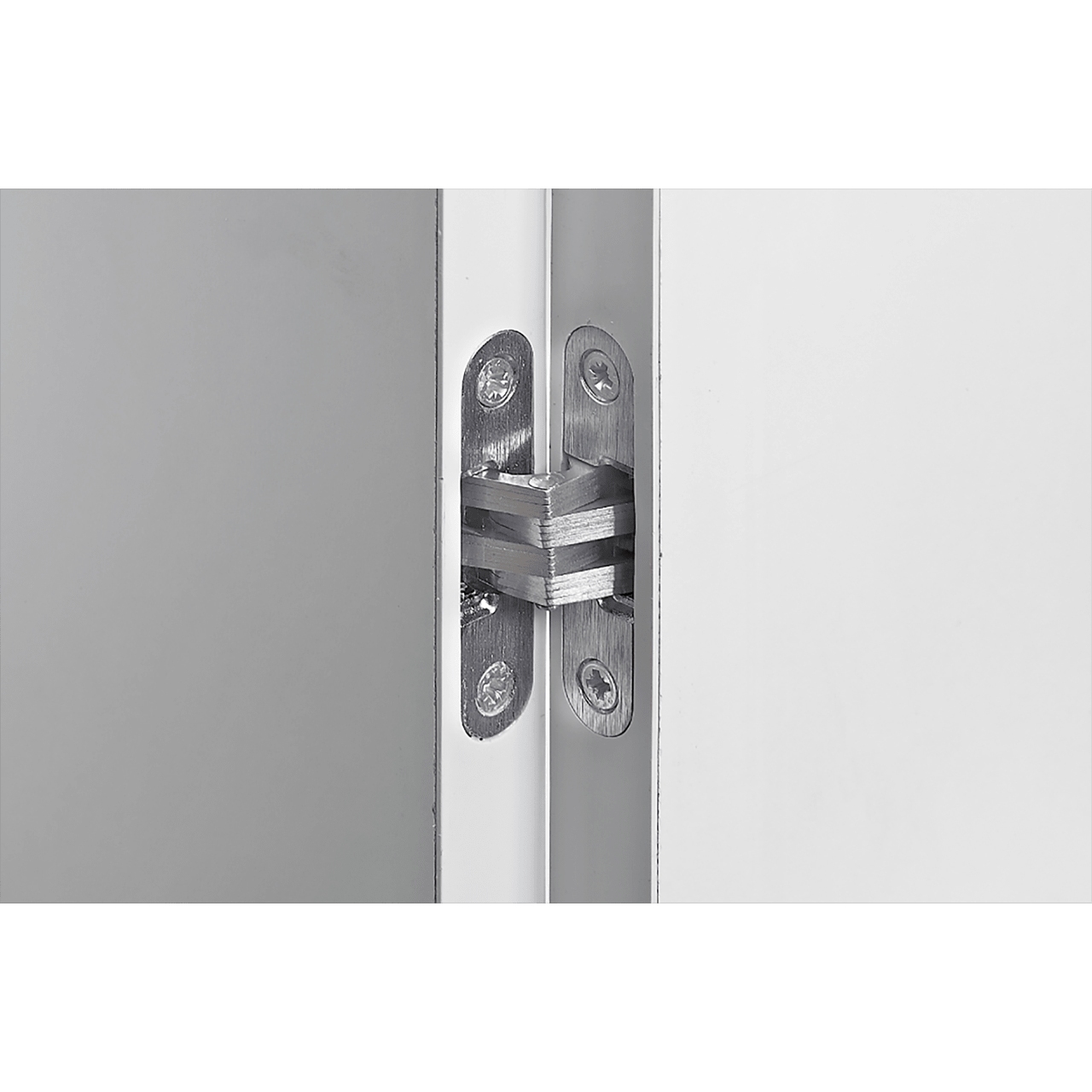

Einbohr- und Aufschraubscharniere
Verdeckte Einbohrscharniere öffnen bis 180° und passen zu Plattendicken bis 50 mm. Aufschraubscharniere kommen ohne Topfbohrung aus.
Dämpfer
Die Dämpfer rüsten vorhandene Türen nach oder bremsen Weitwinkelscharniere beim Öffnen.
Das richtige Scharnier finden
Vier Fragen vor dem Kauf
Wie liegt die Tür am Korpus an: vorliegend, halb vorliegend oder einliegend? Wie dick und wie schwer ist sie? Welcher Öffnungswinkel wird gebraucht, etwa wegen Auszügen dahinter? Und soll die Tür gedämpft schließen? Mit diesen Angaben grenzen Sie die Auswahl schnell ein.
Werkstoff der Tür
Holztüren nehmen Topfscharniere auf, Glastüren brauchen Glasscharniere, sehr dünne Türen aus HPL oder Mineralwerkstoff Spezialscharniere wie Veosys.
Nachrüsten und Austausch
Beim Austausch alter Scharniere lohnt der Blick auf Topfdurchmesser, Bohrabstand und Montageplatte. Passt das Bohrbild, genügt oft der Tausch von Scharnier und Platte, ohne die Tür neu zu bohren. Wer nur das Schließgeräusch verringern möchte, rüstet einen Dämpfer nach.
Häufige Fragen zu Scharnieren & Bändern
Was bedeutet EN 15570 Level 3?
Die Norm prüft Möbelscharniere im Dauertest. Die Einstufung Level 3 steht für eine hohe Belastung im Dauertest, wie sie etwa im Objektbereich auftritt.
Kann ich Scharniere verschiedener Hersteller mischen?
Scharnier und Montageplatte sollten immer aus demselben System stammen, weil die Klipsverbindung herstellerspezifisch ist.
