Hettich Scharnier f.Eckschrank o.Schließaut. Interm. 9930 verni. vorl. 50°/65° TH52
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
268956
EAN:
4023149229039
Hersteller-Nr.:
9090109
Bildergalerie überspringen
Verfügbar
Wird oft zusammen gekauft
Hettich Kreuzmontageplatte LaLo-HV vernickelt zum Anschrauben, Dist. 0,0 mm
5 Varianten verfügbar
• Kreuzmontageplatte mit Langloch-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage zum Anschrauben mit Senkkopfschrauben ø 4,5 x 16 mm• Distanz 8.0 mm• Verstellbereich + 3 mm / - 3 mm• Stahl vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV vernickelt m. Spanplattenschr. Dist. 0,0 mm
8 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys, Novisys und Intermat• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Spanplattenschrauben (für Bohrung ø 2,5 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl vernickelt Auflagen- / TiefenverstellungMontageArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

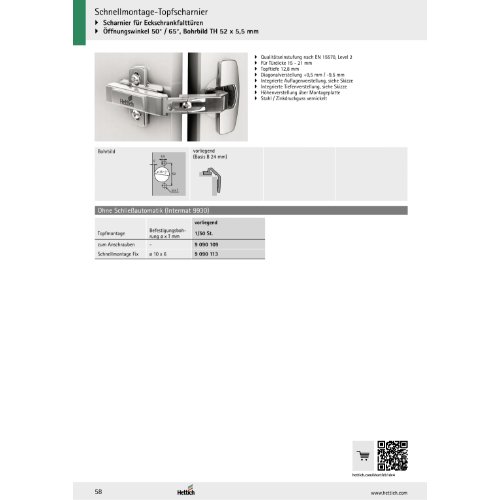

Produktinformationen
• Scharnier für Eckschrankfalttüren
• Ohne Schließautomatik (Intermat 9930)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 50° / 65°
• Für Türdicke 15 - 21 mm
• Anschlagart vorliegend
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben
• Integrierte Diagonalverstellung +9,5 mm / -9,5 mm
• Integrierte Auflagenverstellung, siehe Skizze
• Integrierte Tiefenverstellung, siehe Skizze
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
• Ohne Schließautomatik (Intermat 9930)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 50° / 65°
• Für Türdicke 15 - 21 mm
• Anschlagart vorliegend
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben
• Integrierte Diagonalverstellung +9,5 mm / -9,5 mm
• Integrierte Auflagenverstellung, siehe Skizze
• Integrierte Tiefenverstellung, siehe Skizze
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
Technische Daten
| Basis | 24 mm |
|---|---|
| Türart |
|
| Anschlagart | vorliegend |
| Bohrbild | TH 52 x 5,5 mm |
| Konstruktion | Eckschrank mit Falttür |
| Hersteller | Hettich |
| Befestigungsbohrung | - |
| Durchmesser der Befestigungsbohrung | Ankörnung |
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Komforteigenschaften | ohne Schließautomatik |
| Max. Türdicke | 21 mm |
| Min. Türdicke | 15 mm |
| Scharnieroberfläche | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus | ja |
| Topf-Ausführung | TH 52 |
| Topfdurchmesser | 35 mm |
| Vorherige Bestell-Nr. | 9090045 |
| Zuhaltung | ja |
| Montageart | zum Anschrauben |
Eigenschaften "Hettich Scharnier f.Eckschrank o.Schließaut. Interm. 9930 verni. vorl. 50°/65° TH52"
| Basis: | 24 mm |
|---|---|
| Türart: | Aluminiumrahmentür (Profilbreite ab 50 mm), Eckschrankfalttür, Eckschrankfalttür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür |
| Anschlagart: | vorliegend |
| Bohrbild: | TH 52 x 5,5 mm |
| Konstruktion: | Eckschrank mit Falttür |
| Hersteller: | Hettich |
| Befestigungsbohrung: | - |
| Durchmesser der Befestigungsbohrung: | Ankörnung |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Komforteigenschaften: | ohne Schließautomatik |
| Max. Türdicke: | 21 mm |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus: | ja |
| Topf-Ausführung: | TH 52 |
| Topfdurchmesser: | 35 mm |
| Vorherige Bestell-Nr.: | 9090045 |
| Zuhaltung: | ja |
| Montageart: | zum Anschrauben |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
