Hettich Schrankaufhänger SAH 15

• Für Schrankaufhänger SAH 15, SAH 116, SAH 130 • Belastbarkeit 130 kg / Schrank  • Befestigung: - mit Spezialschraube ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - Spezial-Befestigungsschrauben verwenden • Abknickbar • Mit Langlöchern • Stahl verzinkt Hinweise: • Aufhängeschiene mit Abrutschsicherung; beim Verschieben des Hängeschrankes kann der Schrank nicht von der Aufhängeschiene gleiten und herunterfallen! • Schrauben zur Befestigung bitte separat bestellen Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog

Aufhängehaken ø 6 x 50 mm • Muss min. 40 mm in den Mauerwerksdübel eingeschraubt werden • Passender Hakendreher für Akku-Schrauber • Stahl verzinkt Mauerwerksdübel ø 8 x 40 mm • Für Einsatz in Vollziegeln, Kalksandvollstein, Beton oder Klinkerstein • Für andere Wandmaterialien ist das handelsüblche Spezialbefestigungsmaterial einzusetzen • Kunststoff weiß Set besteht aus: 1 Aufhängehaken und 1 Mauerwerksdübel Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Blätterkatalog

• Für Schrankaufhänger SAH 15, SAH 116, SAH 130, SAH 215 / 216 • Belastbarkeit 130 kg / Schrank • Befestigung: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mittig hinter jedem Korpus zu setzen - Spezial-Befestigungsschrauben verwenden • 3000 mm • Mit Langlöchern • Stahl verzinkt Hinweise: • Aufhängeschiene ohne Abrutschsicherung; beim Verschieben des Hängeschrankes kann der Schrank von der Aufhängeschiene gleiten und herunterfallen! • Sonderlängen auf Anfrage • Schrauben zur Befestigung bitte separat bestellen Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog

• Zum Tiefenausgleich im unteren Bereich der Rückwand • Tiefenausgleich von 15 - 25 mm • Einfache Montage durch Klebepunkt; zusätzliche Verschraubung möglich • Kunststoff schwarz Hinweise für die Belastbarkeit von Schrankaufhängern und Zubehör Bei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten: • Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß. • Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß. • Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm. • Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen. • Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden. • Befestigung von Aufhängeschienen: - mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers - ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H). • Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig. • Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog

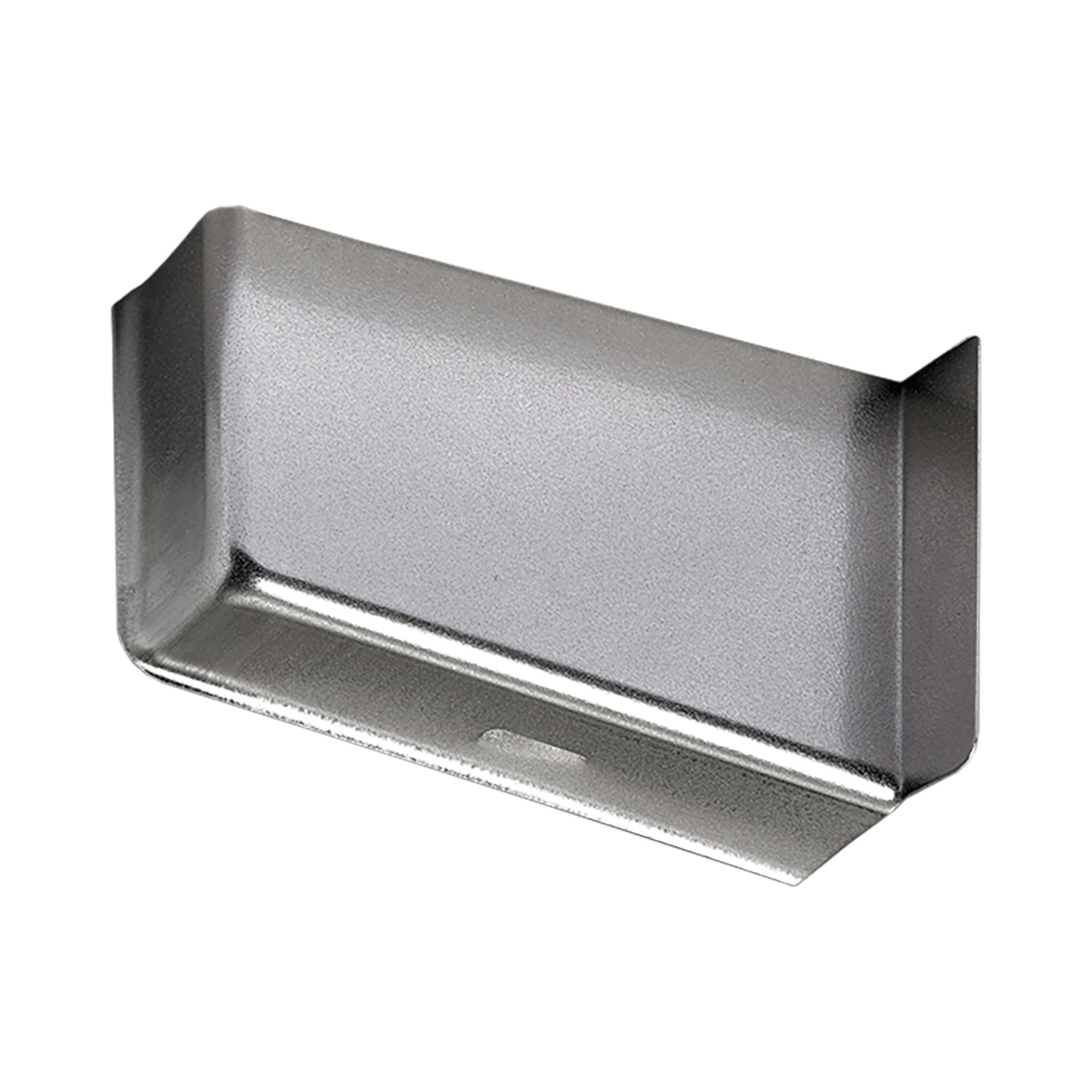

• Zum Aufschieben auf den Schrankaufhänger• Kunststoff weiß / Metall vernickeltHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

• Zum Aufschieben auf den Schrankaufhänger• Kunststoff weiß / Metall vernickeltHinweise für die Belastbarkeit von Schrankaufhängern und ZubehörBei Schrankaufhängern und Zubehör sind in Bezug auf die Belastbarkeit folgende Grundsätze zu beachten:• Sowohl die Möbelkonstruktion als auch die Material- und Fertigungsqualität des Möbels entziehen sich unserem Einfluß.• Ebenso haben wir auf die Beschaffenheit der Wandmaterialien keinen Einfluß.• Die von uns angebotenen Aufhängehaken in Verbindung mit Dübeln sind für den Einsatz in Vollziegeln,Kalksandvollsteinen,Beton oder Klinkersteinen vorgesehen. In das volle Steinmaterial ist eine Bohrung mit Durchmesser 8 mm einzubringen, in die der Kunststoffdübel bündig eingeschlagen wird. Die minimale Hakeneinschraubtiefe entspricht der Hakenlänge minus 10 mm.• Zur Befestigung an anderen Wandmaterialien sind die jeweils handelsüblichen Spezialbefestigungselemente einzusetzen.• Dübel und Schrauben müssen aufeinander abgestimmt sein. Dübelschrauben dürfen nicht durch normale Spanplattenschrauben ersetzt werden.• Befestigung von Aufhängeschienen:- mit 2 Spezialschrauben ø 5,5 x 50 mm im Bereich jedes Schrankaufhängers- ab einer Korpusbreite von 900 mm ist eine zusätzliche Spezialschraube ø 5,5 x 50 mm mittig hinter jedem Korpus zu setzen (Typ A, Typ B und Typ H).• Anbauten wie Abschlußregale sind ohne separate Schrankaufhängung nicht zulässig.• Es liegt in der Verantwortung des Möbelbauers / Händlers sicherzustellen, dass die in Verkehr gebrachten Möbel die Anforderungen der EN 14749 einhalten. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
