Möbelverbinder: Korpusverbinder, Bodenträger und Schrankaufhänger
Hettich Einteilverbinder Direkta 2 6,3x50mm , Stahl chromatiert
2 Varianten verfügbar
• Mit Kopflochbohrung und PZ-Kreuzschlitz• Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Sekura 1.1 5mm , vernickelt
6 Varianten verfügbar
• Zapfendurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 75 (75 kg / m²)• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Rastex 15 ohne Abdeckrand, vernickelt, 19 mm
22 Varianten verfügbar
• Mit Anzugshilfe – Möbelseiten können so mit bis zu 4 mm Abstand zur Stirnseite des Fachbodens herangezogen werden• Doppelte Sicherheit durch Innen- und Außenrastung - der Dübel wird immer zentrisch angezogen, ein Versetzen der Möbelteile ist somit ausgeschlossen!• Exzenter kann mit Schlitzklinge, Kreuzschlitzklinge PZ 3 oder Sechskantschlüssel SW 4 verspannt werden• Mit und ohne Abdeckrand, der Abdeckrand verdeckt unsaubere Bohrungen, eine zusätzliche Abdeckkappe ist nicht erforderlich• Zinkdruckguss Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Einschraubdübel Twister DU 232 T, 30 mm, schwarz, Gewinde 11 mm lang
11 Varianten verfügbar
• Mit Direktgewinde für Bohrdurchmesser 5 mm• Einsetzbar im System 32• Stahl / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Steckbodenträger mit Ansatz 5mm , Stahl chromatiert
• Zapfendurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Rastex 15 mit Abdeckrand, vernickelt, 19 mm
8 Varianten verfügbar
• Mit Anzugshilfe – Möbelseiten können so mit bis zu 4 mm Abstand zur Stirnseite des Fachbodens herangezogen werden• Doppelte Sicherheit durch Innen- und Außenrastung - der Dübel wird immer zentrisch angezogen, ein Versetzen der Möbelteile ist somit ausgeschlossen!• Exzenter kann mit Schlitzklinge, Kreuzschlitzklinge PZ 3 oder Sechskantschlüssel SW 4 verspannt werden• Mit und ohne Abdeckrand, der Abdeckrand verdeckt unsaubere Bohrungen, eine zusätzliche Abdeckkappe ist nicht erforderlich• Zinkdruckguss Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Einschraubdübel Twister DU 320 T, 30 mm, verzinkt, schwarz, Gewinde 8,5 mm lang
11 Varianten verfügbar
• Mit Direktgewinde für Bohrdurchmesser 5 mm• Einsetzbar im System 32• Stahl / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Muffe Nr.49 für Gewinde M6 D 8mm , Kunststoff weiß
6 Varianten verfügbar
• Für Gewinde M6• Bohrdurchmesser 10 mm• Einsetzbar mit Rastex 15 / 25, VB 20 / 21 und VB 35 / 36• Kunststoff weiß Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Sekura 2 5mm , vernickelt
6 Varianten verfügbar
• Zapfendurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 75 (75 kg / m²)• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Einschraubdübel Twister DU 319 T, 20 mm, verzinkt, grün Gewinde 8,5 mm lang
11 Varianten verfügbar
• Mit Direktgewinde für Bohrdurchmesser 5 mm• Einsetzbar im System 32• Stahl / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
SPAX Flachrückwandkopf für Korpus, 4,0 x 34 mm, 200 Stück, Teilgewinde, Rückwandkopf, T-STAR plus, 4CUT, Vernickelt
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: SPAX International GmbH & Co.KG Ansprechpartner: info@spax.com Straße: Kölner Str. 71-77 Stadt: Ennepetal Zip: 58256 Telefon: +49 2333 799-0 E-Mail: info@spax.com Website: www.spax.com
Hettich Schnellmontagedübel für Rastex 15 Rapid S DU 325
11 Varianten verfügbar
• Mit Direktgewinde für Bohrdurchmesser 5 mm• Einsetzbar im System 32• Stahl / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Einschraubdübel Twister DU 644, 30 mm, schwarz
11 Varianten verfügbar
• Mit Direktgewinde für Bohrdurchmesser 5 mm• Einsetzbar im System 32• Stahl / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

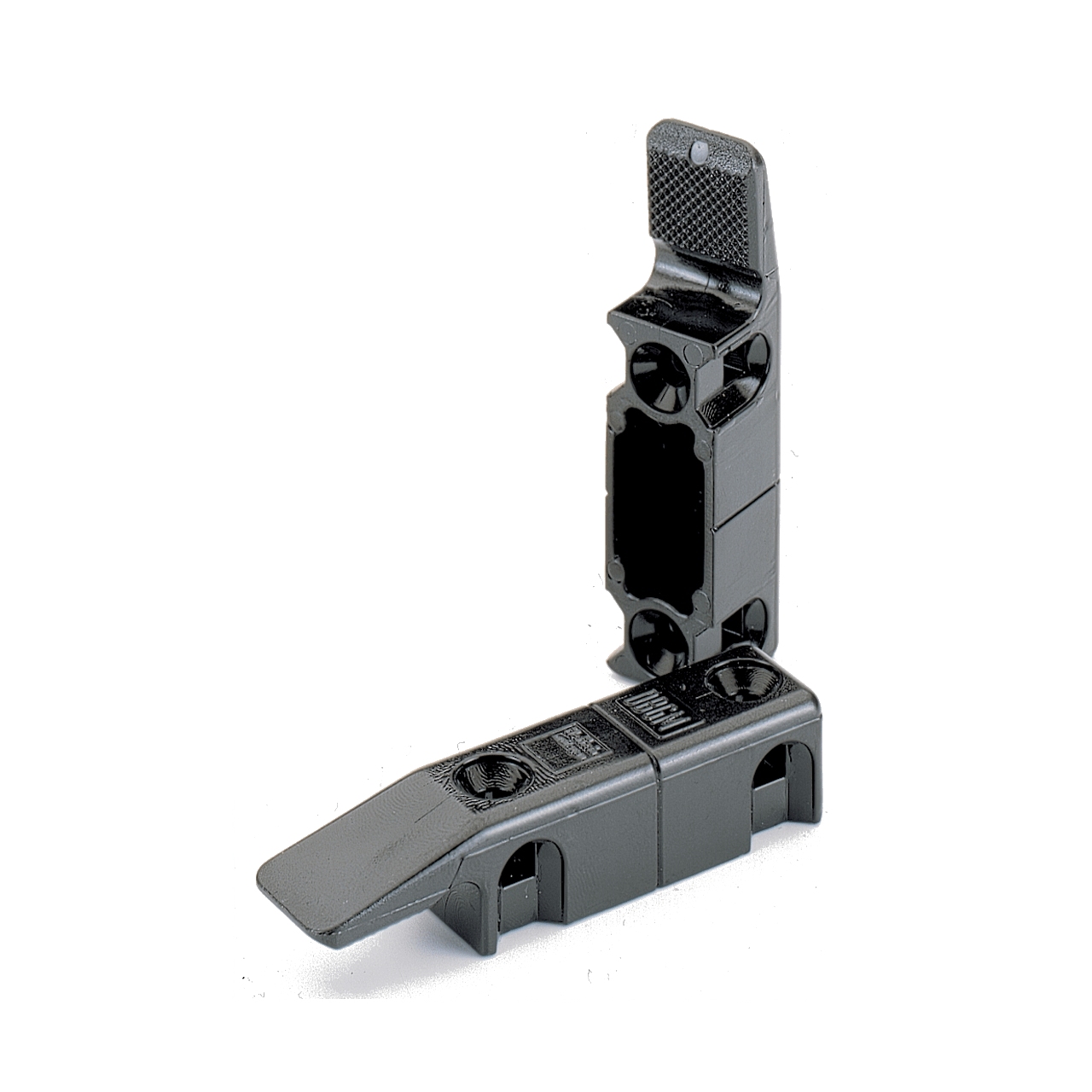

Hettich Einhängebeschlag Multi-Clip Kunststoff schwarz
• MultiClip ist vielseitig einsetzbar • Für Paneelwände, Raumteiler, Pfeilerverkleidungen, Blenden und Verkleidungen aller Art • In allen Fällen kann der Beschlag parallel oder rechtwinkelig zum Blenden- oder Verkleidungsteil angeschraubt werden • Wenn die Einhängeteile von vorn aufgeschoben werden müssen, dann wird ein Beschlagteil um 90° versetzt angeschraubt • Ob Innenausbau, Objektausstattung oder Serienfertigung, dieser Beschlag ist in vielen Anwendungsfällen kostensparend einsetzbar • Nur 1 Beschlagteil für alle Anwendungsvarianten • Sicherer Halt der Einhängeteile durch federnde Haltezungen und Rastflächen, Belastbarkeit nach Montageanleitung • Variable Anschraubpositionen ermöglichen das Einhängen von oben, von vorn, seitlich und auch flächenbündig • Ausgleich von Einbautoleranzen • Justierbarkeit der Einhängeteile • Kunststoff schwarz Hinweise:• Anwendungen, bei denen das Gewicht der Bauteile nur durch Verrastung getragen werden, sind nicht zulässig. Der MultiClip muss durch eine Verrastung und Formschluss montiert werden. Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Steckbodenträger 5x24mm Stahl chromatiert
• Bohrdurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Abdeckpilz für Loch 5 mm weiss
4 Varianten verfügbar
• Für Bohrdurchmesser 5 mm• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Euro-Verbindungswinkel 32mm 50x25x42 mm Stahl chromatiert
• Universell einsetzbar als Verbindungsbeschlag für Korpus, Fachboden, Rückwand und Blende • Direktbefestigungsschrauben ø 6,3 mm • Einsetzbar im System 32 • Verbindungswinkel: Stahl verzinkt • Abdeckkappe: Kunststoff Hinweise:• Direktbefestigungsschrauben bitte separat bestellen Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Löffelbodenträger 5 mm chromatiert
• Bohrdurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 25 (25 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Bodenträger Duplo Ø 5 mm, verzinkt
• Zapfendurchmesser beidseitig 5 mm • Stahl • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich VB 36 / 19 für 19 mm Fachböden, vernickelt, ohne Steg
12 Varianten verfügbar
• Zierliche Verbindungsbeschläge für form- und kraftschlüssige Verbindungen von Fachböden mit Seitenwänden nach bewährtem Exzenter-Rastprinzip• In eine Doppelbohrung mit 32 mm Bohrabstand wird der Beschlag eingedrückt. Einlassbohrungen mit ø 20 und 10 mm• Der Beschlag hat einen Kugelexzenter• Einsetzbar im System 32• Zinkdruckguss / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glasbodenträger 3mm chromatiert/Kunststoff transparent
6 Varianten verfügbar
• Für Glasdicke von 4 - 6 mm• Mit Kippsicherung• Bohrdurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 25 (25 kg / m²)• Zinkdruckguss vernickelt / Kunststoff transparent Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Rückwandschraube 3,0x20mm , Stahl chromatiert
• ø 3 x 20 mm • Zur Befestigung der Rückwand • PZ-Kreuzschlitz • Stahl verzinkt Blätterkatalog
Hettich Bodenträger Sekura 8, vernickelt, mit Glasbodenhalter
6 Varianten verfügbar
• Für Glasdicke von 4 - 6 mm• Mit Kippsicherung• Bohrdurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 25 (25 kg / m²)• Zinkdruckguss vernickelt / Kunststoff transparent Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Muffe Nr.30 für Gewinde M4 D 8mm , Kunststoff weiß
6 Varianten verfügbar
• Für Gewinde M6• Bohrdurchmesser 10 mm• Einsetzbar mit Rastex 15 / 25, VB 20 / 21 und VB 35 / 36• Kunststoff weiß Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Möbelverbinder im Überblick
Möbelverbinder halten ein Möbel zusammen: Sie verbinden Seiten, Böden und Rückwand, tragen Einlegeböden und hängen Schränke an die Wand. Welche Verbindung passt, hängt davon ab, ob das Möbel zerlegbar sein soll, welche Kräfte wirken und wie viel von der Technik zu sehen sein darf. Diese Kategorie bündelt Korpusverbinder, Bodenträger, Konsolen und Winkel, Schienen, Holzdübel und Montageteile. Die Hersteller sind vor allem Lamello und Hettich, dazu Vormann, Dolle und SPAX.
Die Unterkategorien

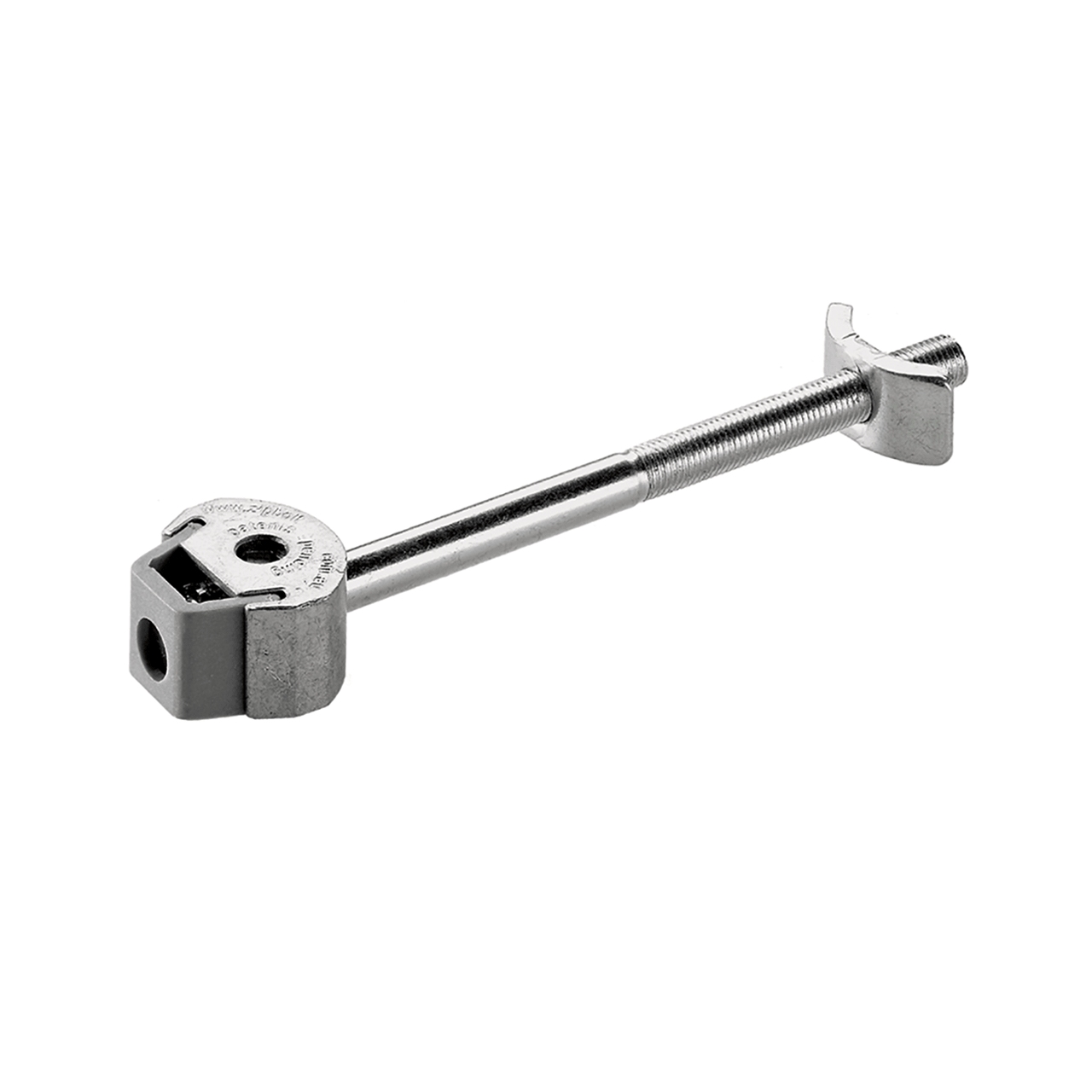

Standard
Lösbare und feste Korpusverbinder wie Lamello Clamex P, Tenso P, Cabineo und Invis sowie Hettich-Exzenter- und Tablarverbinder finden Sie unter Standard.

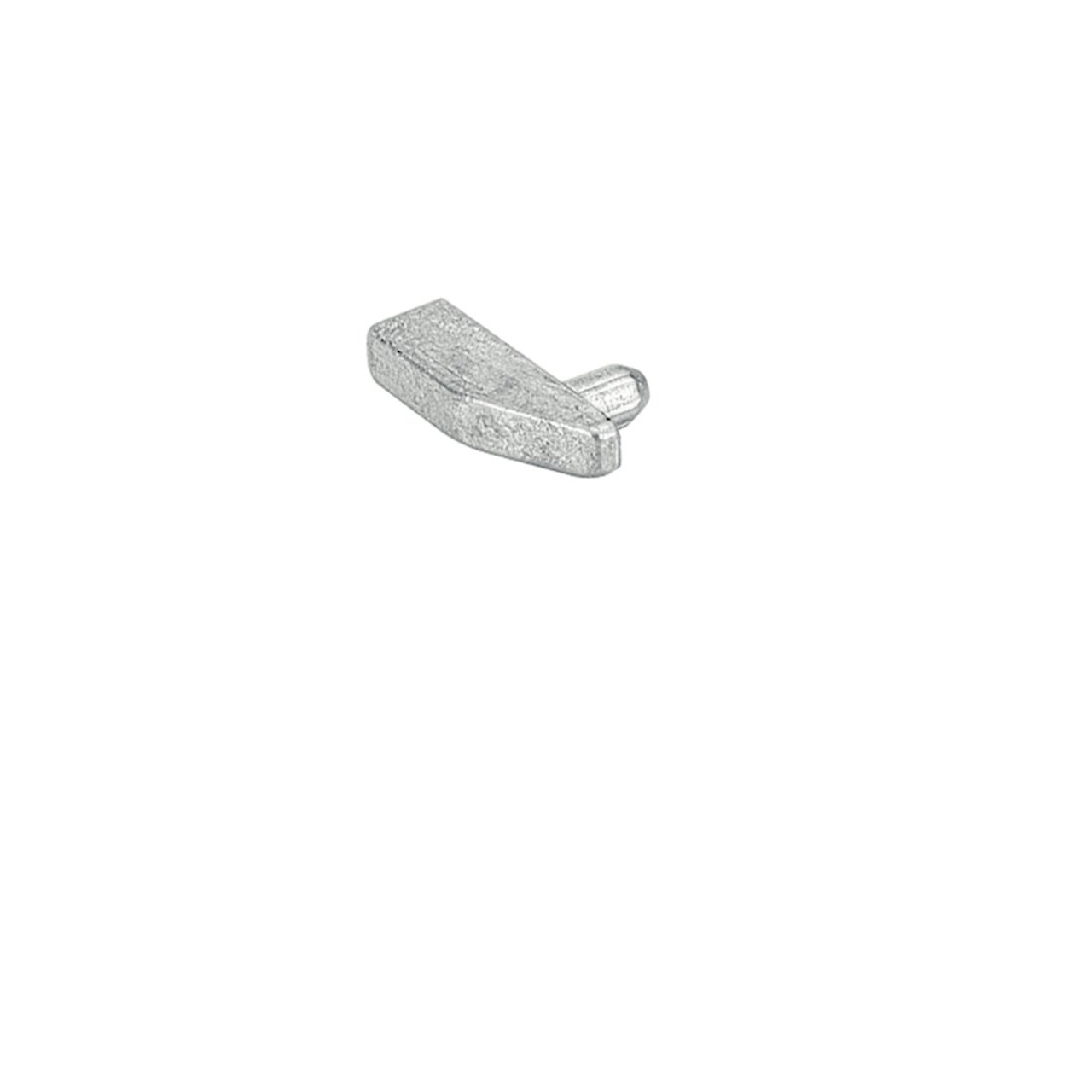

Bodenträger
Stift-, Löffel- und Glasbodenträger, verriegelnde Träger und Bodenträgerschienen stehen unter Bodenträger.

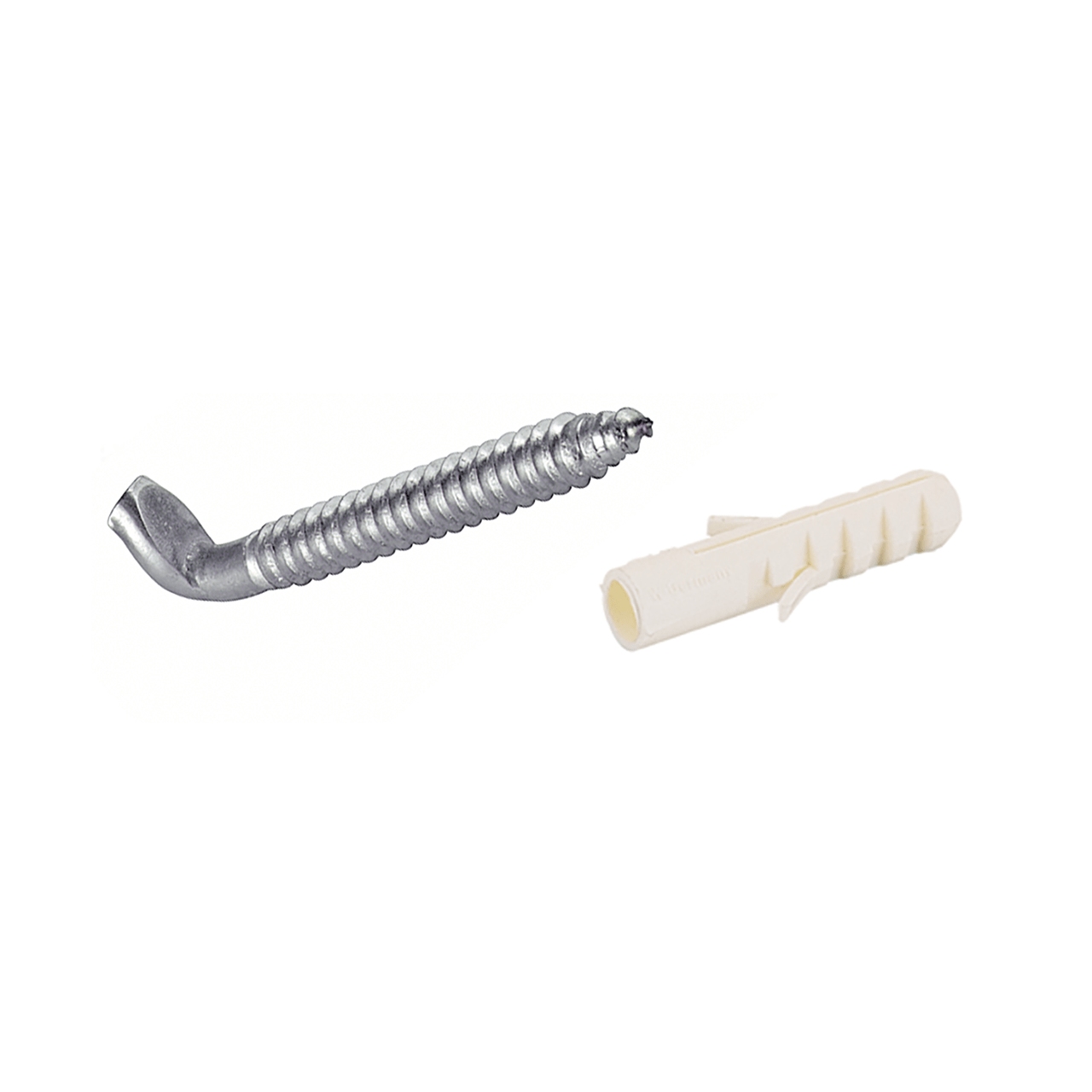

Konsolen & Winkel

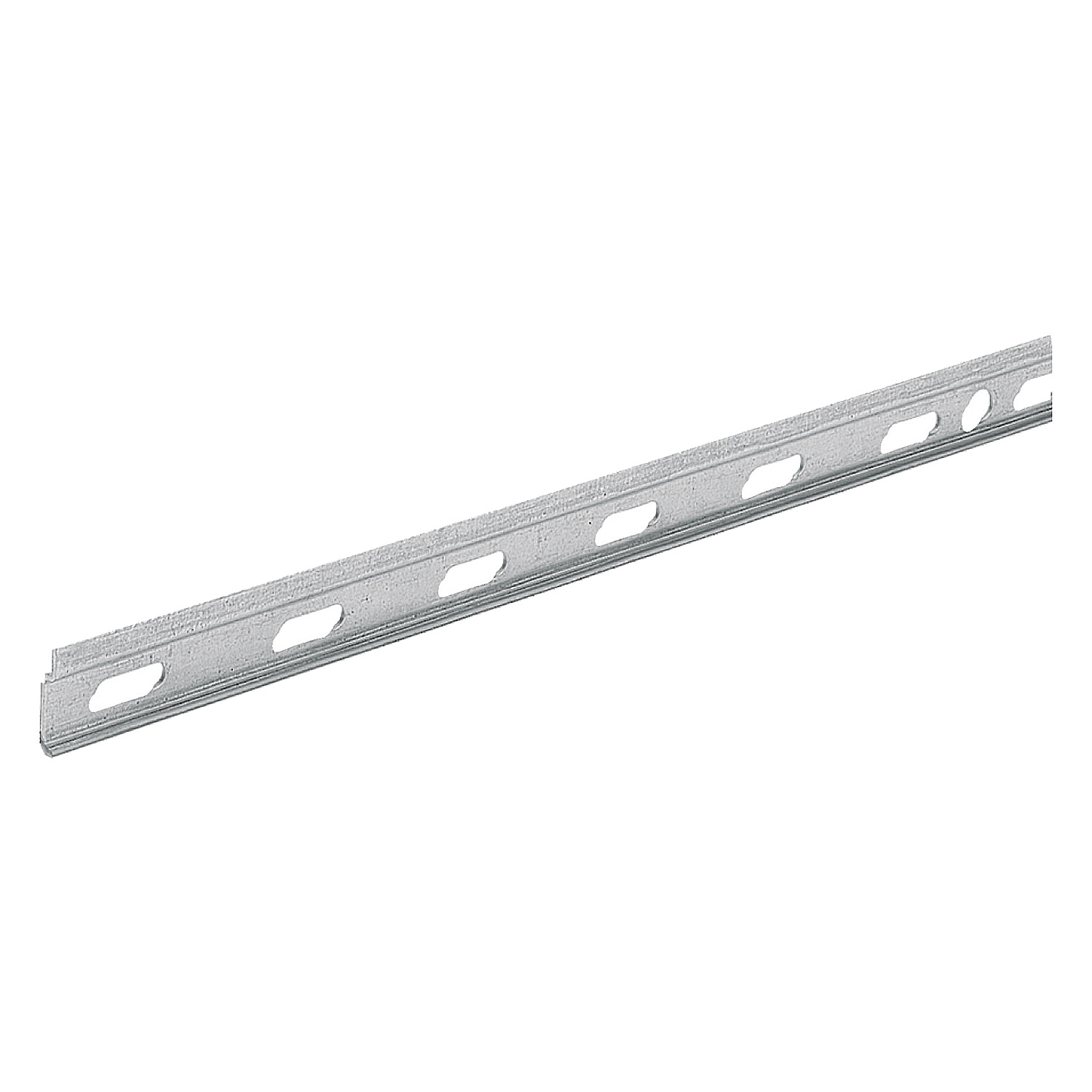

Schrankaufhänger, Klappkonsolen und Winkel liegen unter Konsolen & Winkel, die passenden Aufhängeschienen unter Verbindungsschienen.
Holzdübel und Montageteile
Einschlaglamellen und Dübeldüsen stehen unter Holzdübel, Einschraubdübel, Doppeldübel und Abdeckkappen unter Montageteile.
Die richtige Verbindung wählen
Lösbar oder dauerhaft
Möbel, die umziehen oder flach geliefert werden, brauchen lösbare Verbinder wie Exzenter oder Clamex P. Für Möbel, die an ihrem Platz bleiben, reichen auch geleimte Dübel und Lamellen.
Sichtbar oder verdeckt
Exzenterverbinder hinterlassen sichtbare Köpfe, die mit Kappen abgedeckt werden. Das P-System und Invis arbeiten weitgehend unsichtbar, was bei hochwertigen Möbeln und offenen Regalen geschätzt wird.
Raster und Bohrbild
Viele Beschläge sind auf das System 32 mit 5-mm-Bohrungen im 32-mm-Raster abgestimmt. Wer seine Korpusse danach bohrt, kann Bodenträger, Verbinder und weitere Beschläge ohne neue Löcher einsetzen.
Werkzeug
Für Lamello-Verbinder braucht es eine Nutfräse oder CNC-Maschine mit passendem Fräser, für Exzenter- und Dübelverbindungen eine Bohrlehre. Genau gebohrte Löcher sind die Voraussetzung für fugenlose Verbindungen. Bohrlehren und Schablonen helfen, auch ohne CNC-Maschine gleichmäßige Ergebnisse zu erzielen.
Hängen und Tragen
Bei Hängeschränken trägt nicht das Möbel allein, sondern die Kette aus Wand, Dübel, Schiene und Schrankaufhänger. Jedes Glied muss zur Last passen. Einlegeböden werden über Bodenträger getragen, deren Belastbarkeit Hersteller je Träger oder Fläche angeben.
Häufige Fragen zu Möbelverbindern
Welcher Verbinder hält am meisten?
Das hängt von Plattenstärke, Material und Belastungsrichtung ab. Hersteller geben Belastbarkeiten je Verbinder oder Schrank an.
Wo finde ich Schrauben für den Möbelbau?
Montagezubehör finden Sie unter Montage & Zubehör.
