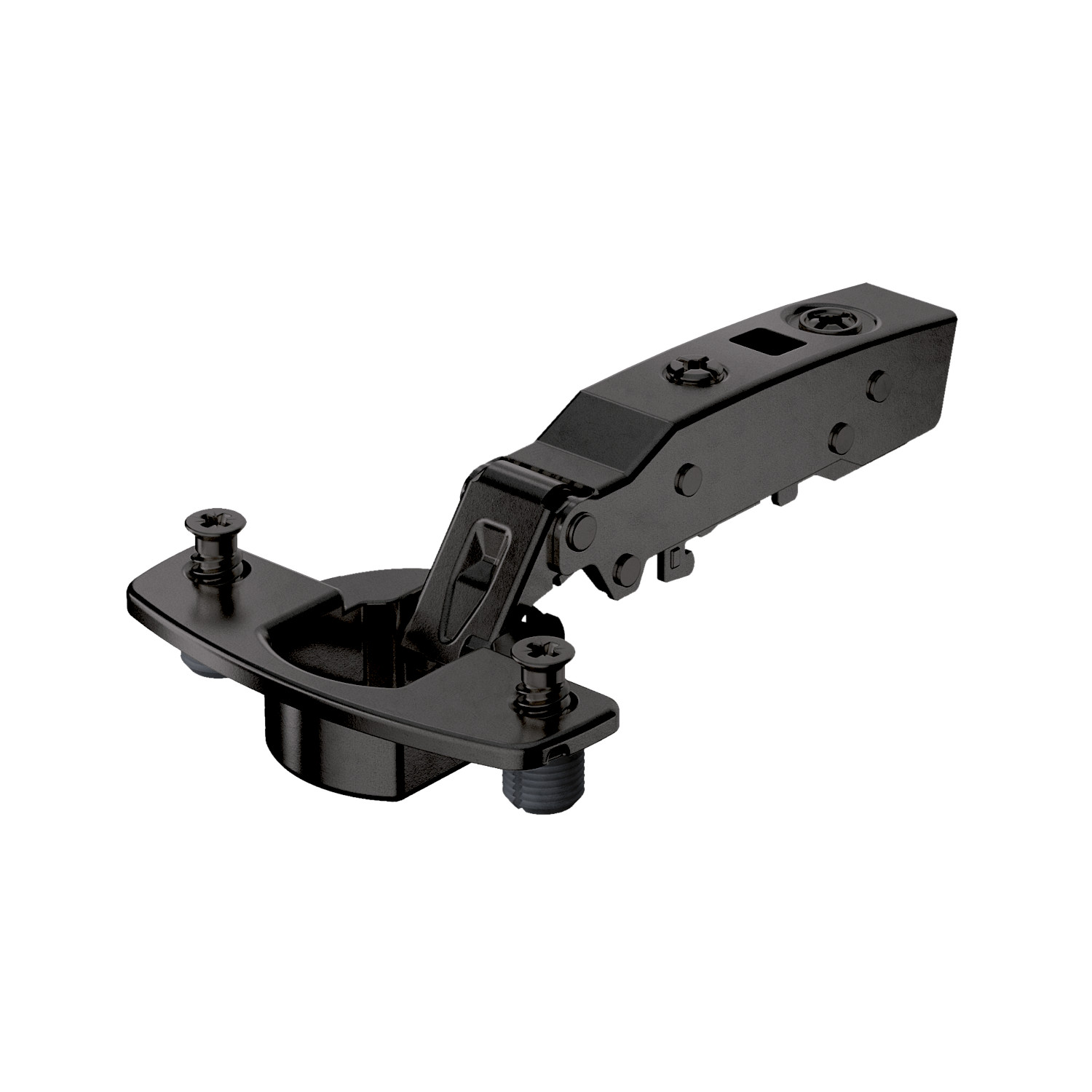

Hettich Sensys 110°-Scharnier mit Dämpfung 8645i schwarz vorl. 110°TH58
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
305854
EAN:
4023149091612
Hersteller-Nr.:
9091771
Bildergalerie überspringen
Verfügbar
Wird oft zusammen gekauft
Hettich Sensys Kreuzmontageplatte Dir-HV schwarz m. Pilotzapfenø5x7,5 mm Dist. 0,0 mm
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys in obsidianschwarz• Qualitätseinstufung nach EN 15570, Level 2• Für Lochreihe 37 x 32 mm• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)• Distanz 5.0 mm• Verstellbereich + 2 mm / - 2 mm• Halb vorliegende Türen ab 15 mm Seitendicke• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV schwarz m. Euroschr. ø5x12 Dist. 1,5 mm
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys in obsidianschwarz• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV schwarz m. Euroschr. ø5x12 Dist. 0,0 mm
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys in obsidianschwarz• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappe für Sensys Scharniertopf (für Bohrbild TH / TS)
3 Varianten verfügbar
• Einsetzbar für Scharniere mit Topf im Sensys Design• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Kreuzmontageplatte Dir-HV schwarz m. Euroschr. ø5x12 Dist. 3,0 mm
4 Varianten verfügbar
• Kreuzmontageplatte mit Direkt-Höhenverstellung• Für Sensys in obsidianschwarz• Qualitätseinstufung nach EN 15570, Level 3• Für Lochreihe 37 x 32 mm• Montage mit Euroschrauben (für Bohrung ø 5 x 12 mm)• Distanz 3.0 mm• Verstellbereich + 2 mm / - 2 mm• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappe schwarz für Sensys Scharnierarm (neutral)
6 Varianten verfügbar
• Einsetzbar mit allen Sensys Scharnieren außer Sensys Weitwinkelscharnier• Abdeckkappen mit individuellem Logo als Prägung oder Druck auf Anfrage lieferbar• Stahl in obsidianschwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Produktinformationen
• Sensys 110°-Scharnier
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm
• Anschlagart vorliegend (B 12.5 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage mit Spreizmuffen (TH 58)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl in obsidianschwarz
- Gewichtsberechnung / Scharnieranzahl je Tür
- Hettich Technical Assistant
- Verstellmöglichkeiten
- Scharniermontage mit der Bohrschablone
- Anschlagarten
- Toleranzen Bohrbild
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD
- Blätterkatalog
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing u. Vertriebs
Ansprechpartner: mirco.erfurth@hettich.com
Straße: Anton-Hettich-Straße 12-16
Stadt: Kirchlengern
Zip: 32278
Telefon: +49 5733 798 0
E-Mail: mirco.erfurth@hettich.com
Technische Daten
| Basis | 12,5 mm |
|---|---|
| Bohrbild | TH 52 x 5,5 mm |
| Anschlagart | vorliegend |
| Farbe | schwarz |
| Befestigungsbohrung | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung | Ø 10 mm |
| Hersteller | Hettich |
| Integrierte Auflagenverstellung | +2 mm / -2 mm |
| Integrierte Tiefenverstellung | +3 mm / -2 mm |
| Komforteigenschaften | mit integrierter Dämpfung |
| Konstruktion | 90°-Konstruktion |
| Max. Türdicke | 24 mm |
| Min. Türdicke | 15 mm |
| Öffnungswinkel | 110 ° |
| Scharnieroberfläche | Stahl in obsidianschwarz |
| Schnellmontage Korpus | ja |
| Topf-Ausführung | TH 58 |
| Topfdurchmesser | 35 mm |
| Türeigenschaft |
|
| Zuhaltung | ja |
| Montageart | mit Spreizmuffen |
| Türart |
|
Eigenschaften "Hettich Sensys 110°-Scharnier mit Dämpfung 8645i schwarz vorl. 110°TH58"
| Basis: | 12,5 mm |
|---|---|
| Bohrbild: | TH 52 x 5,5 mm |
| Anschlagart: | vorliegend |
| Farbe: | schwarz |
| Befestigungsbohrung: | ø 10 x 11 |
| Durchmesser der Befestigungsbohrung: | Ø 10 mm |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | mit integrierter Dämpfung |
| Konstruktion: | 90°-Konstruktion |
| Max. Türdicke: | 24 mm |
| Min. Türdicke: | 15 mm |
| Öffnungswinkel: | 110 ° |
| Scharnieroberfläche: | Stahl in obsidianschwarz |
| Schnellmontage Korpus: | ja |
| Topf-Ausführung: | TH 58 |
| Topfdurchmesser: | 35 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Zuhaltung: | ja |
| Montageart: | mit Spreizmuffen |
| Türart: | Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
