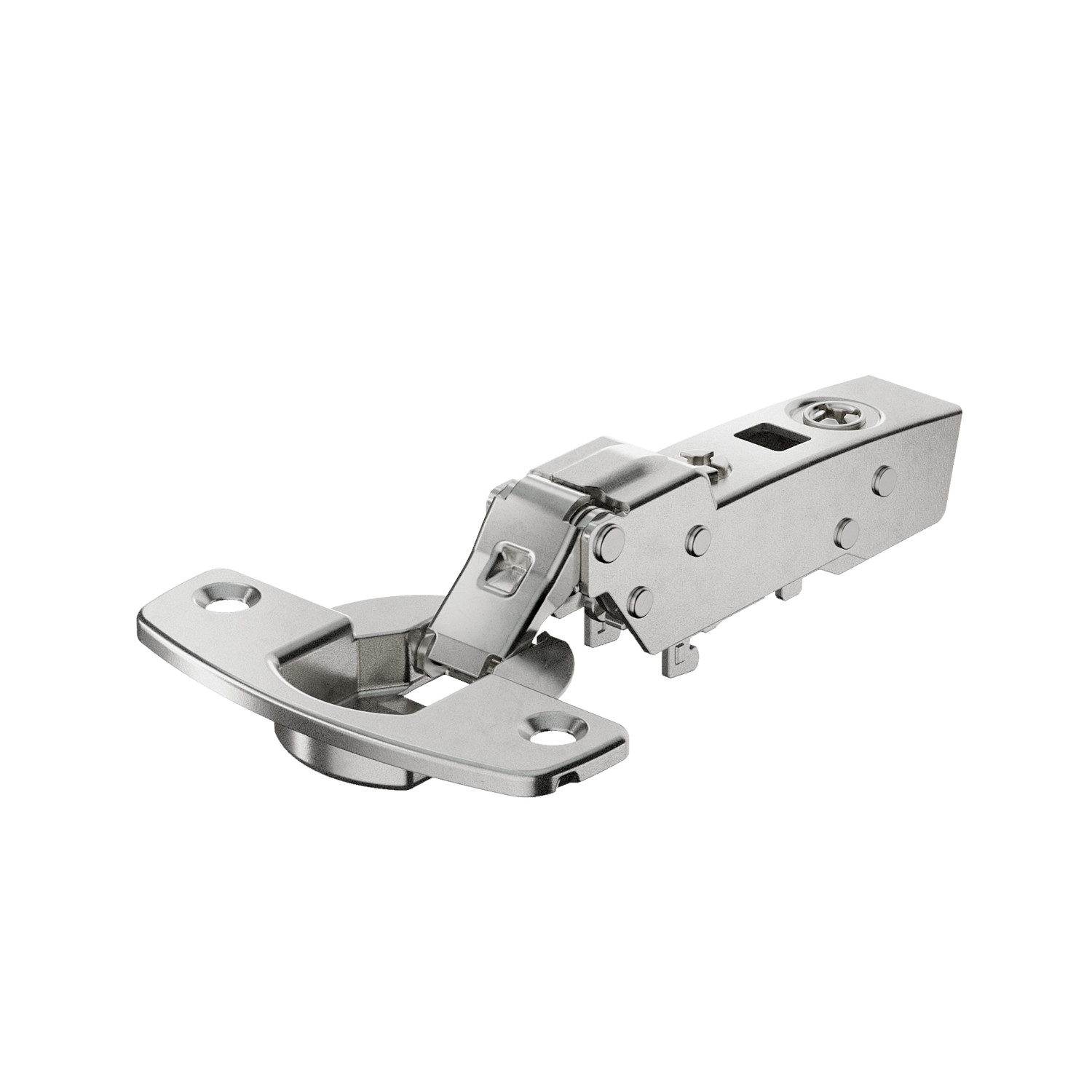

Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Stück

Produktnummer: 268813

Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

EAN-Nr.: 4023149730009

Bestellnummer: 9094280

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Lieferung sofort verfügbar – Abholung nach Bestätigung möglich

Downloads

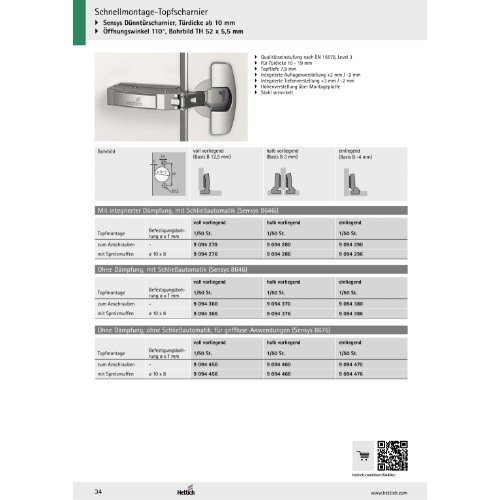

bk_40.pdf

Artikelseite (PDF)

300201_Distanz_B3_DE.pdf

Berechnung Distanz Montageplatte

300201_TI_Duenntuer_DE.pdf

Planungsinformationen Sensys Dünntürscharnier

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Montage_OEWB_Sensys_8646.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Montage_Anschrauben_Sensys.pdf

Montage Scharniertopf

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "Hettich Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

• Sensys Dünntürscharnier, Türdicke ab 10 mm
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8646i)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110°
• Für Türdicke 10-19 mm
• Anschlagart halb vorliegend (B 3 mm)

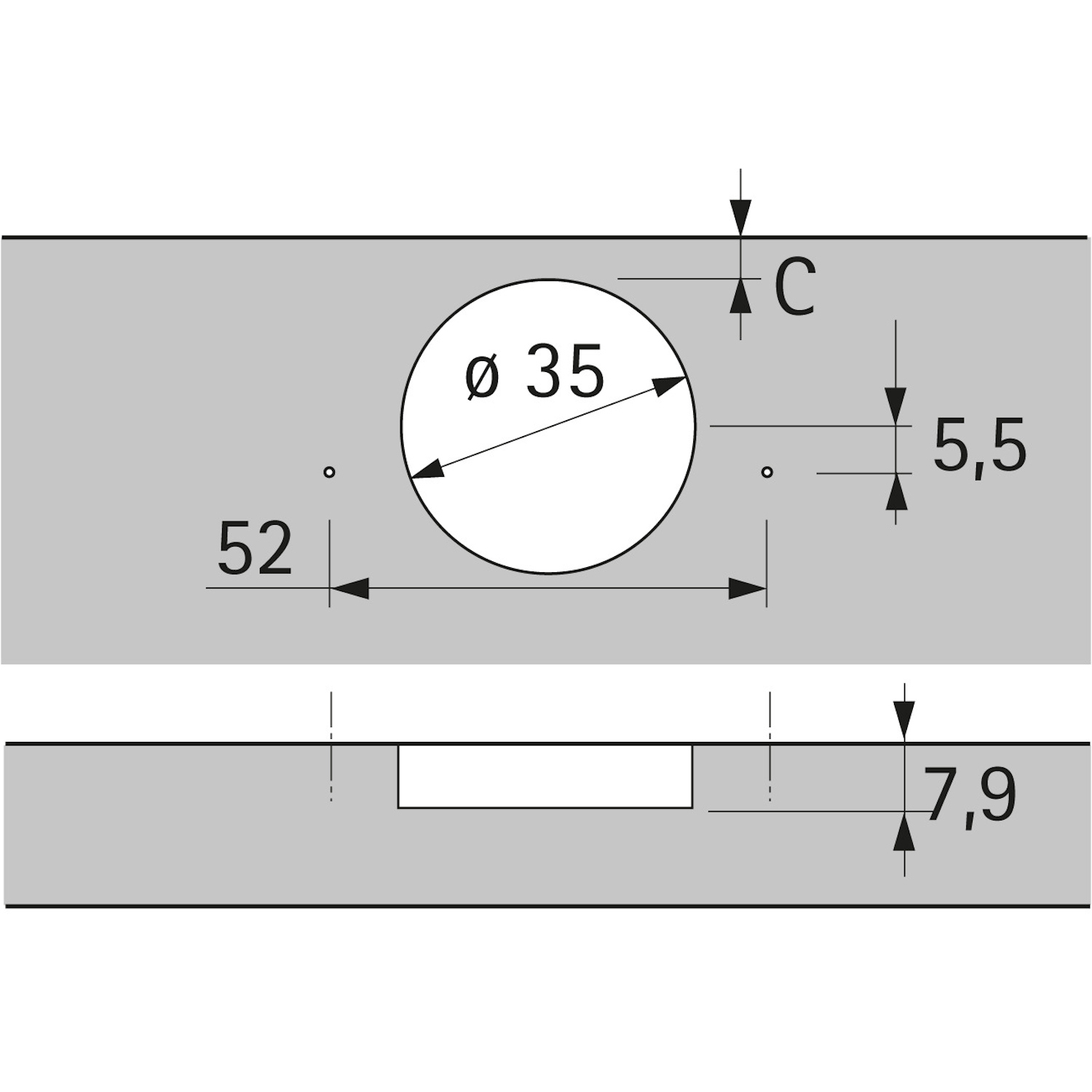

• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 7.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG

Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany

Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com

Eigenschaften

Anschlagart:	halb vorliegend
Hersteller:	Hettich
Basis:	3 mm
Befestigungsbohrung:	-
Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ø 3,6 mm, Ø 3,6 mm, Ø 5 mm, Ø 5 mm
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung
Konstruktion:	90°-Konstruktion
Max. Türdicke:	19 mm
Min. Türdicke:	10 mm
Montageart:	zum Anschrauben
Öffnungswinkel:	110 °
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 52
Topfdurchmesser:	35 mm
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Dünntür aus Mineralwerkstoff, HPL etc,, Dünntür aus Mineralwerkstoff, HPL etc,, Aluminiumrahmentür (Profilbreite ab 50 mm)
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Vorherige Bestell-Nr.:	9094010
Zuhaltung:	ja
Variante:	HETTICH Sensys Dünntürscharnier, Türdicke ab 10 mm, mit integrierter Dämpfung (Sensys 8646i), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
EAN:	4023149730009
Bestellnummer:	9094280
