Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm), Distanz 5.0 mm

Stück

Produktnummer: 134219

Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm), Distanz 5.0 mm

EAN-Nr.: 4023149035258

Bestellnummer: 134219 , 9071653

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Versand erfolgt voraussichtlich in 7 Tagen

Downloads

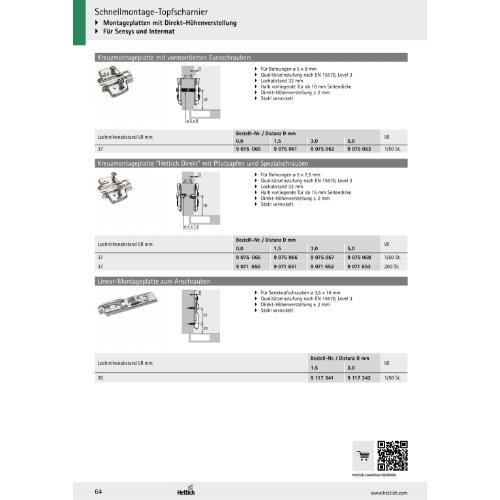

bk_70.pdf

Artikelseite (PDF)

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Verstellung_Direkt_Sensys.pdf

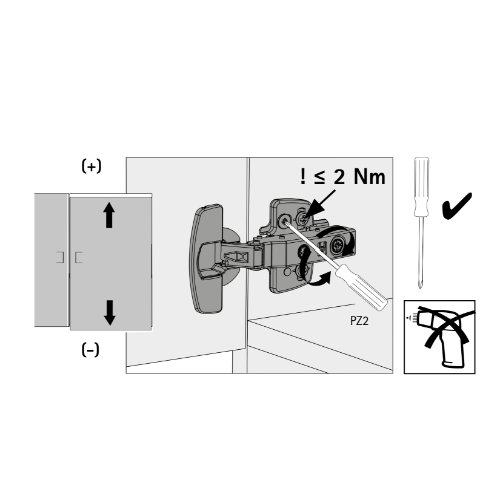

Verstellung Montageplatte (Direkt-Höhenverstellung)

Produktinformationen "Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm), Distanz 5.0 mm"

• Kreuzmontageplatte mit Direkt-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 2
• Für Lochreihe 37 x 32 mm
• Montage Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm)
• Distanz 5.0 mm
• Verstellbereich + 2 mm / - 2 mm
• Halb vorliegende Türen ab 15 mm Seitendicke
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

EAN:	4023149035258
Variante:	HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, Hettich Direkt mit Pilotzapfen und Spezialschrauben (für Bohrung ø 5 x 7,5 mm), Distanz 5.0 mm
Bestellnummer:	134219, 9071653
Anschlagart:	einliegend, halb vorliegend, vorliegend, vorliegend, halb vorliegend, einliegend
Art der Montageplatte:	Kreuzmontageplatte

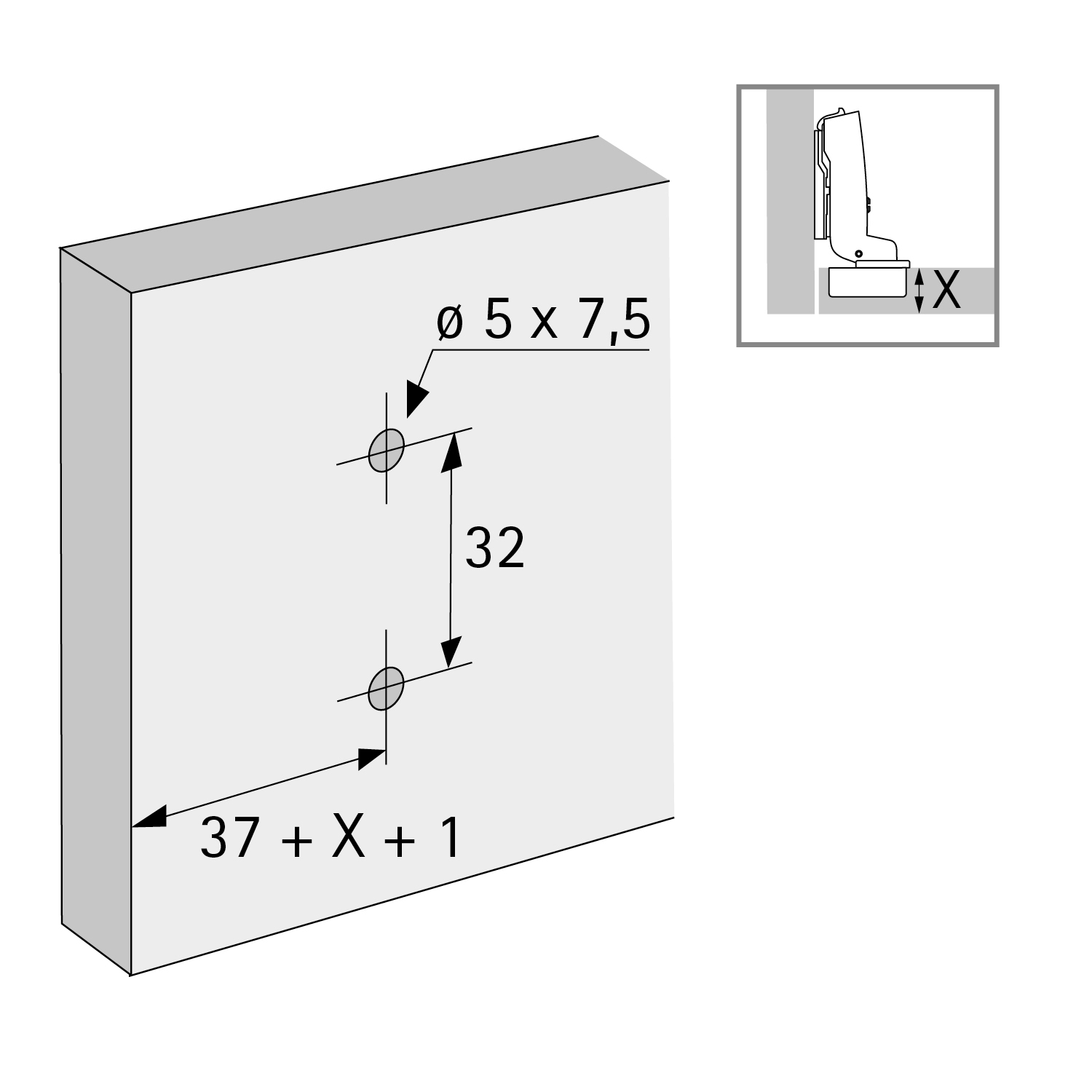

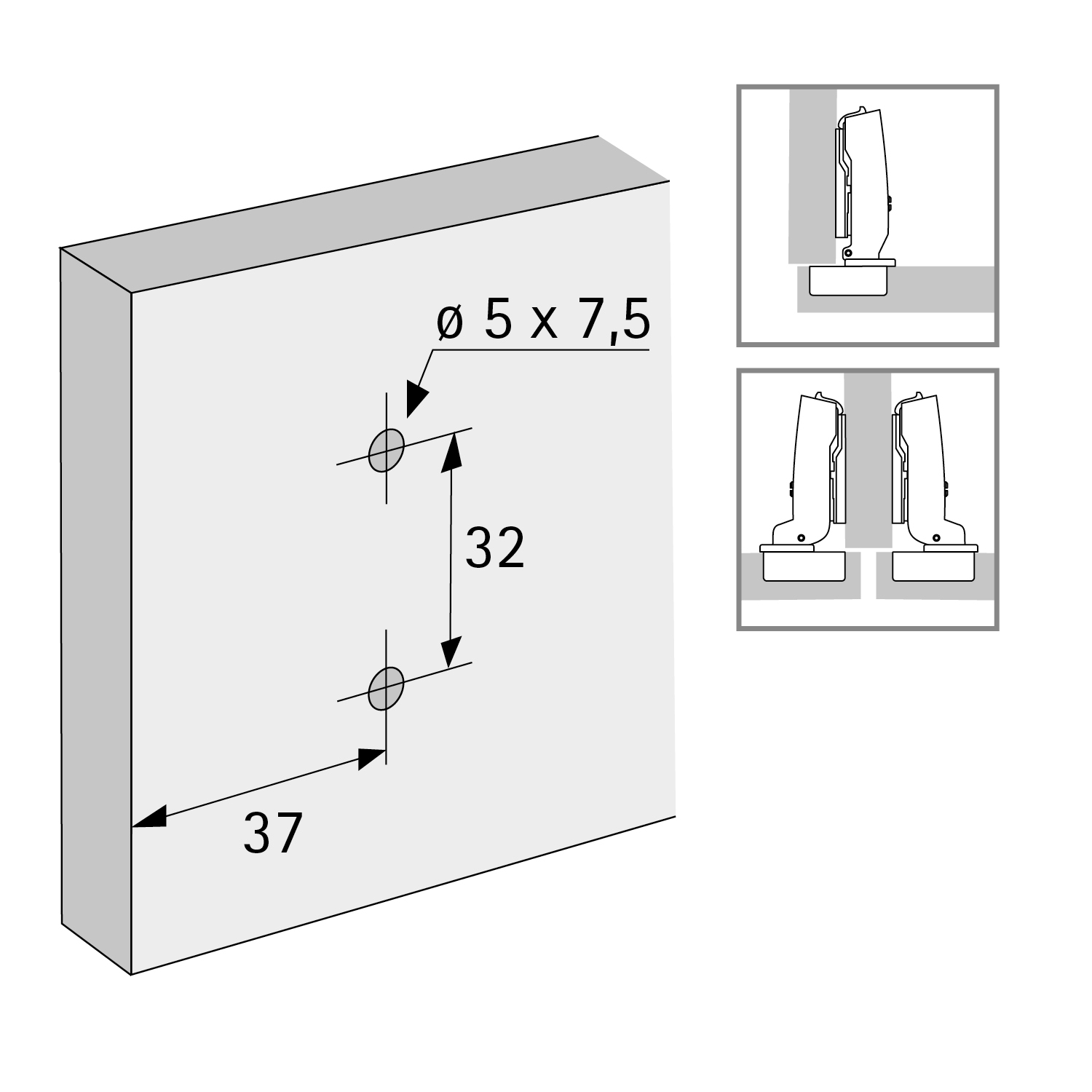

Befestigungsbohrung:	ø 5 x 7,5
Bohrdurchmesser:	5 mm
Distanz mm:	5 mm
Hersteller:	Hettich
Höhenverstellung:	Direkt-Höhenverstellung
Korpus-Seitendicke (min):	15 mm
Lochabstand (min):	32 mm
Lochreihenabstand LR:	37 mm
Material:	Stahl
Montageart:	Hettich Direkt mit Pilotzapfen und Spezialschrauben
Oberfläche:	vernickelt
Verstellbereich mm:	+ 2 mm / - 2 mm
