Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5.0 mm

Stück

Produktnummer: 268996

Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5.0 mm

EAN-Nr.: 4023149127618

Bestellnummer: 268996 , 9075073

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Sofort verfügbar – Abholung nach Bestätigung möglich

Downloads

bk_69.pdf

Artikelseite (PDF)

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

Produktinformationen "Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5.0 mm"

• Kreuzmontageplatte mit Direkt-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3

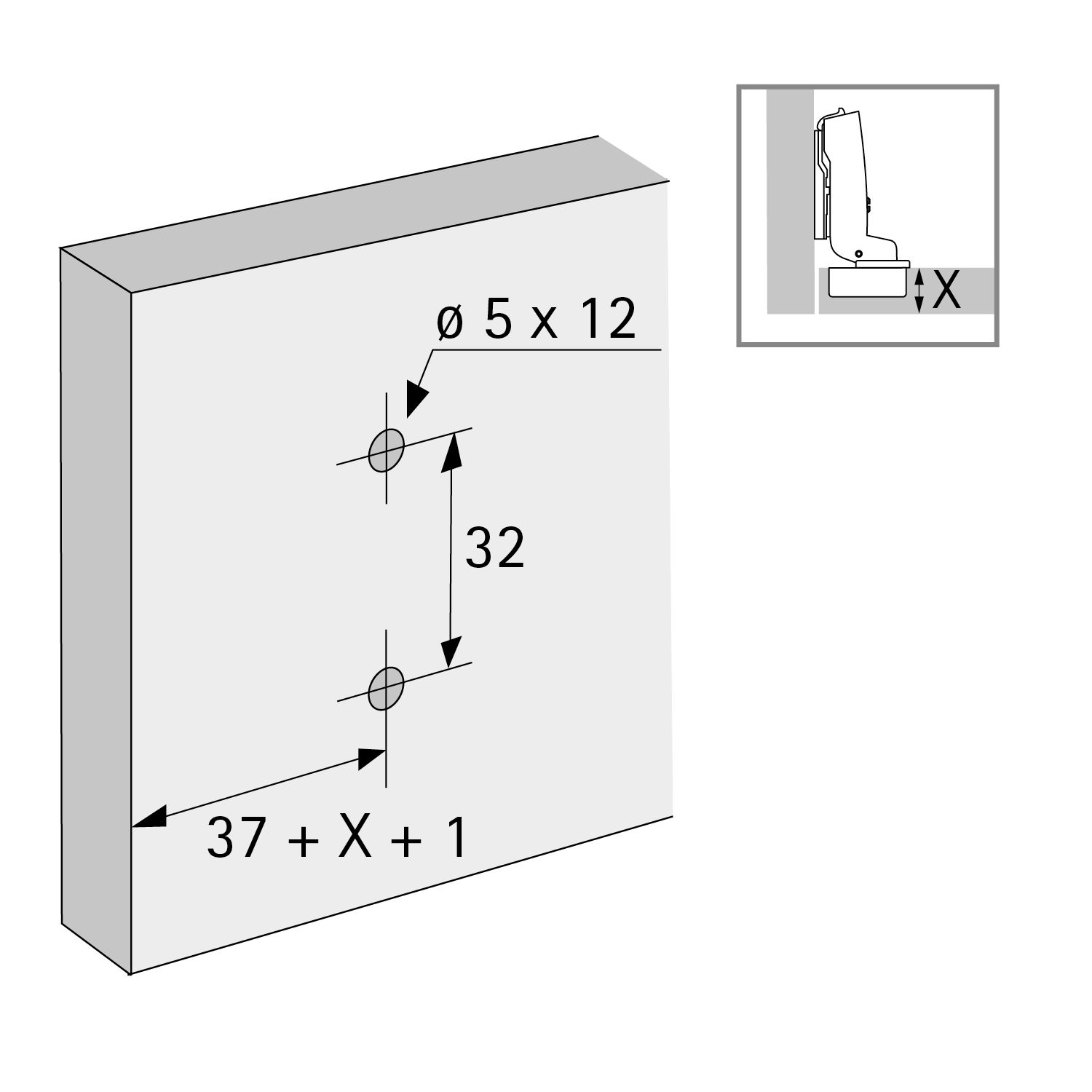

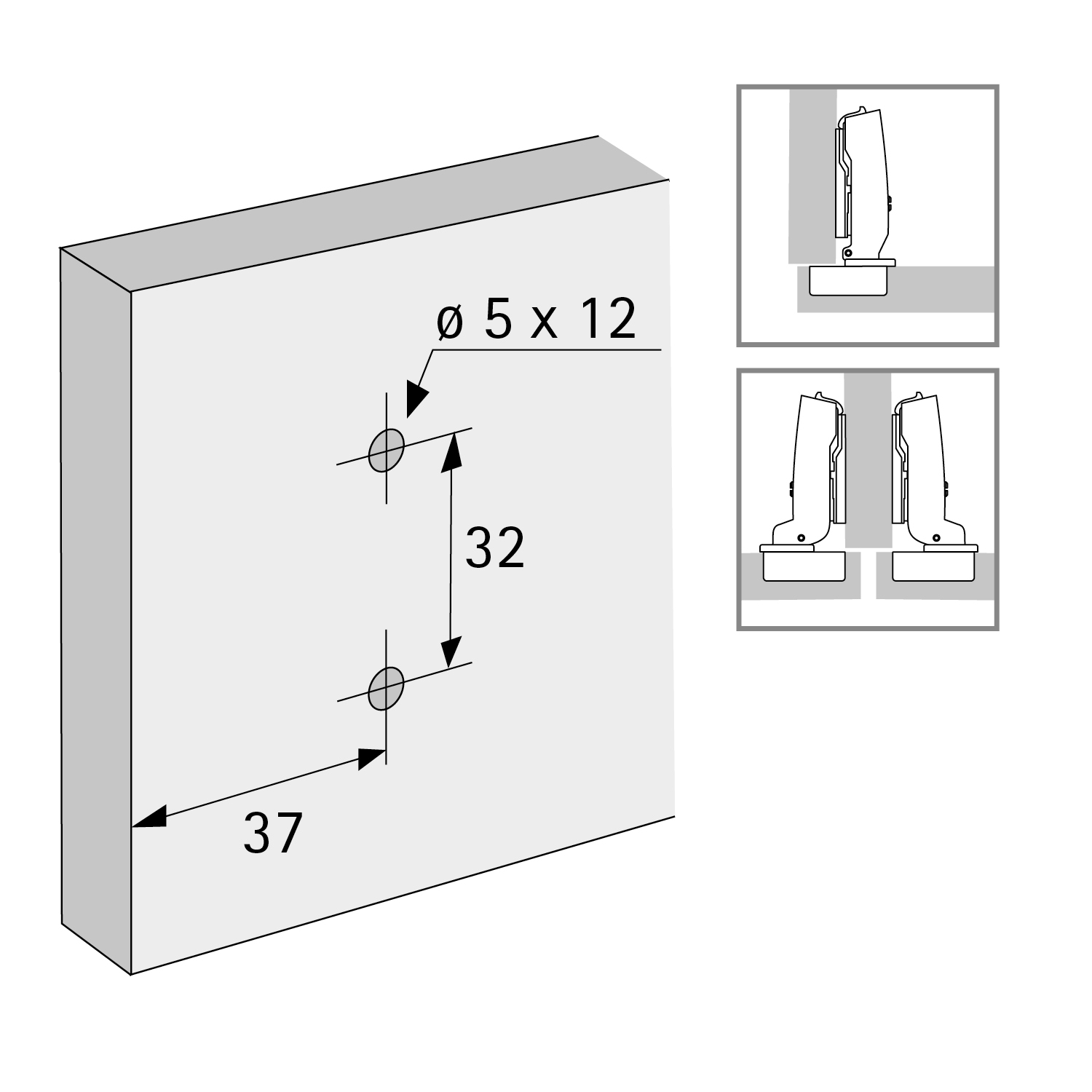

• Für Lochreihe 37 x 32 mm
• Montage mit Spreizmuffen (für Bohrung ø 5 x 12 mm)
• Distanz 5.0 mm
• Verstellbereich + 2 mm / - 2 mm
• Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

EAN:	4023149127618
Variante:	HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Spreizmuffen (für Bohrung ø 5 x 12 mm), Distanz 5.0 mm
Bestellnummer:	268996, 9075073
Anschlagart:	einliegend, halb vorliegend, vorliegend, vorliegend, halb vorliegend, einliegend
Art der Montageplatte:	Kreuzmontageplatte
Befestigungsbohrung:	ø 5 x 12
Bohrdurchmesser:	5 mm
Distanz mm:	5 mm
Hersteller:	Hettich
Höhenverstellung:	Direkt-Höhenverstellung
Lochabstand (min):	32 mm
Lochreihenabstand LR:	37 mm
Material:	Stahl
Montageart:	mit Spreizmuffen
Oberfläche:	vernickelt
Verstellbereich mm:	+ 2 mm / - 2 mm
