Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), vernickelt, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Stück

Produktnummer: 268862

Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), vernickelt, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

EAN-Nr.: 4023149391507

Bestellnummer: 268862 , 9088017

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Sofort verfügbar – Abholung nach Bestätigung möglich

Downloads

bk_48.pdf

Artikelseite (PDF)

300201_1-1_W30_B-16_DE.pdf

Planungsinformationen Sensys Winkelscharniere

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Montage_OEWB_Sensys_DE.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Montage_Anschrauben_Sensys.pdf

Montage Scharniertopf

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "Hettich Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), vernickelt, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

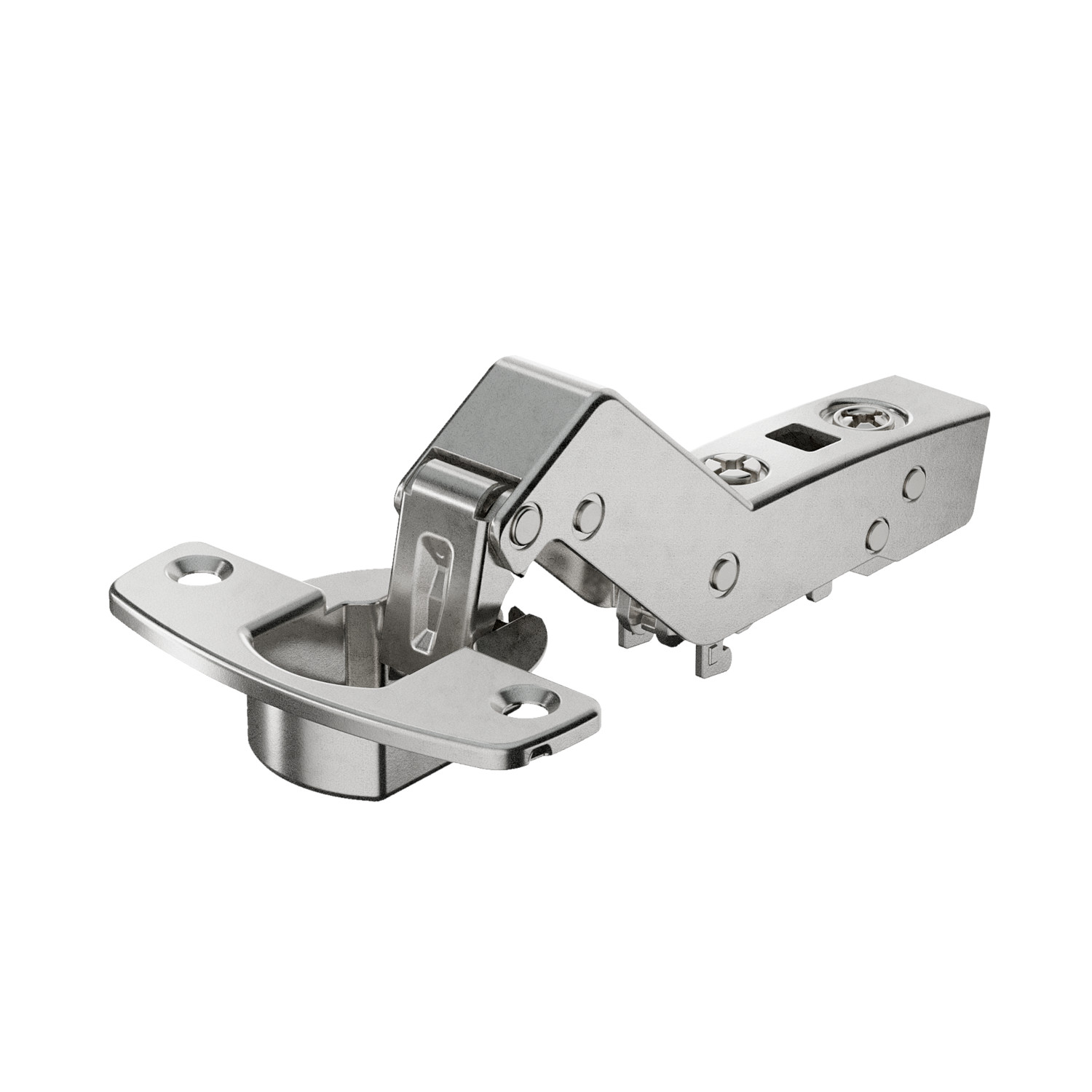

• Sensys Winkelscharnier W30
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W30)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm

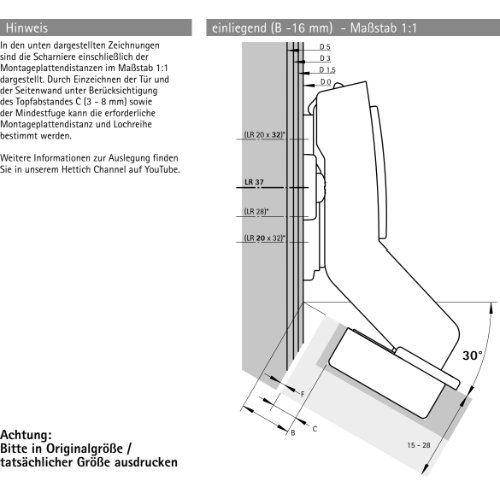

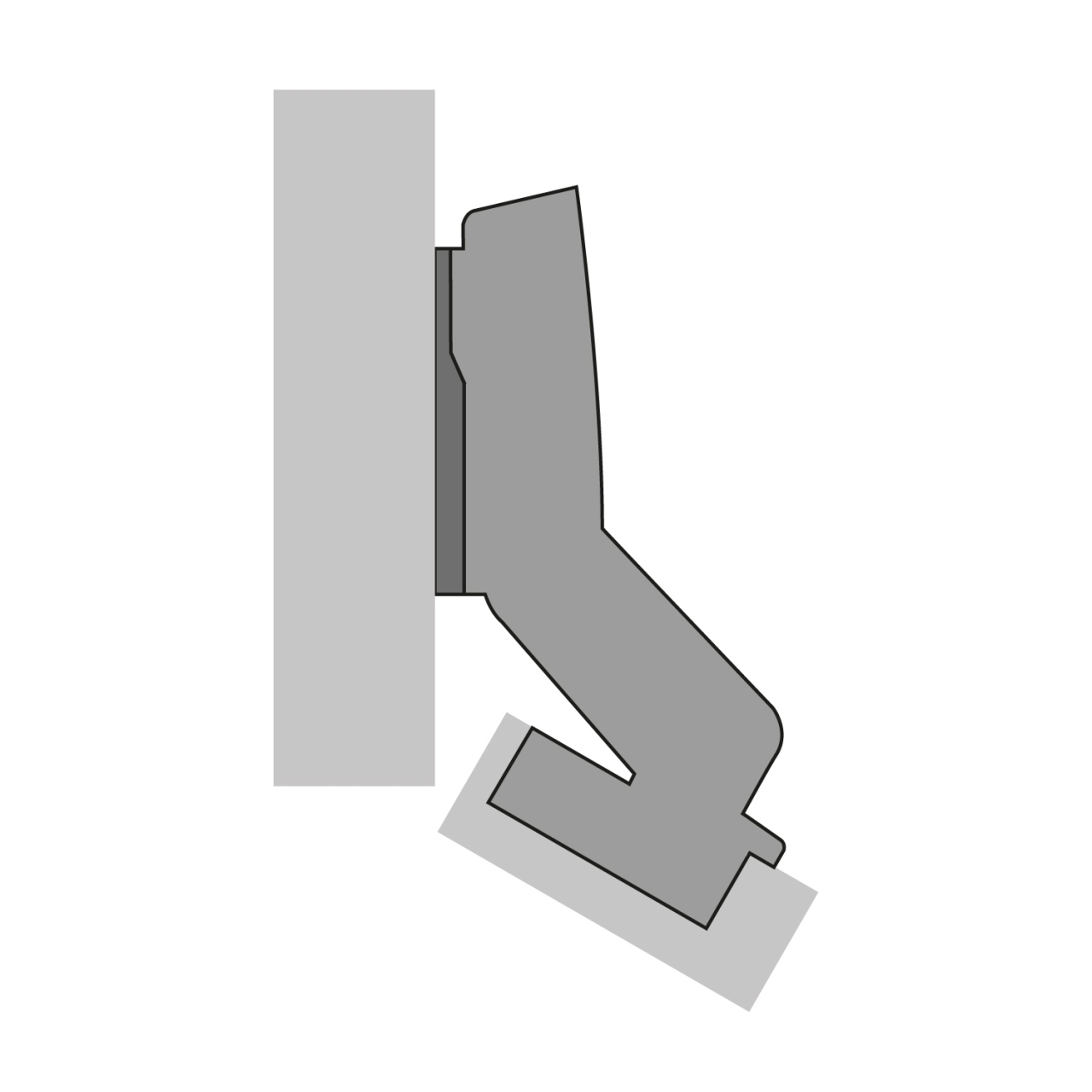

• Anschlagart einliegend (B -16 mm)
• TH-Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Zinkdruckguss, Stahl vernickelt

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

EAN:	4023149391507
Variante:	HETTICH Sensys Winkelscharnier W30 mit integrierter Dämpfung (Sensys 8639i W30), vernickelt, einliegend, Öffnungswinkel 95°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Bestellnummer:	268862, 9088017
Anschlagart:	einliegend
Basis:	-16 mm
Befestigungsbohrung:	-
Bohrbild:	TH 52 x 5,5 mm
Durchmesser der Befestigungsbohrung:	Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	mit integrierter Dämpfung
Konstruktion:	Eckschrank 120° (W30)
Max. Türdicke:	28 mm
Min. Türdicke:	15 mm
Montageart:	zum Anschrauben
Öffnungswinkel:	95 °
Scharnieroberfläche:	Stahl / Zinkdruckguss vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 52
Topfdurchmesser:	35 mm
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm)
Türeigenschaft:	Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open)
Vorherige Bestell-Nr.:	9085167
Zuhaltung:	ja
