Hettich Spezialscharnier Optimat Plus 4 FM
Artikelkennzeichnung
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktnummer:
269163
EAN:
4023149968310
Hersteller-Nr.:
9072548
Bildergalerie überspringen
Verfügbar
Wird zu ähnlichen Artikeln oft gekauft
Hettich Actro 5D Schnäpper, Garnitur, links und rechts
3 Varianten verfügbar
• Werkzeuglose, intuitive Seitenverstellung bis +/- 1,5 mm• Höhenverstellung bis + 3 mm• Kunststoff anthrazit Artikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Push to open Silent 40, Öffnunssystem Actro YOU + Actro 5D, Set für 10-40 kg
• Verwendbar mit Systemschubkasten AvanTech YOU auf Auszugsführung Actro YOU mit Silent System • Verwendbar mit Holzschubkasten auf Auszugsführung Actro YOU mit Silent System • Optionale Synchronisation möglich Set besteht aus: • 1 Stück Push to open Silent Einheit, links und rechts • 1 Stück Aktivator, links und rechts • 2 Stück Adapter für Synchronisation Hettich Technical AssistantAvanTech YOU: MontageAvanTech YOUMontage Actro 5D PTO SilentMontage Actro YOU PTO SilentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Innenzylinder Z23 ø18mm Schließung 18001
50 Varianten verfügbar
• Für Prestige 2000 Zylinderschlösser Z23 mit 18 mm Zylinderdurchmesser• Schließungen nach Schließplan• Generalhauptschlüsselfähig• Vernickelt hochglanz• Inklusive 1 Wendeschlüssel, Zinkdruckguss vernickelt und 1 Kippwendschlüssel, Messing vernickelt, Kunststoff schwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Gleiter für Korrekt Sockelverstellfuß zum Anschrauben, Kunststoff schwarz
• Kunststoff schwarz Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Hettich Schrankrohrlager 30x15 mm SL 786 DD für Fachboden , vernickelt
• Zum Anschrauben unter den Fachboden • Mit Spezialschraube M6 x 25 mm für eine maximale Bodendicke von 19 mm • Zusätzlich 2 Schraublöcher für seitliche Befestigung • Zinkdruckguss vernickelt Hinweise: • Schrankrohrlänge = lichtes Korpusmaß - 13 mm Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog
Produktinformationen

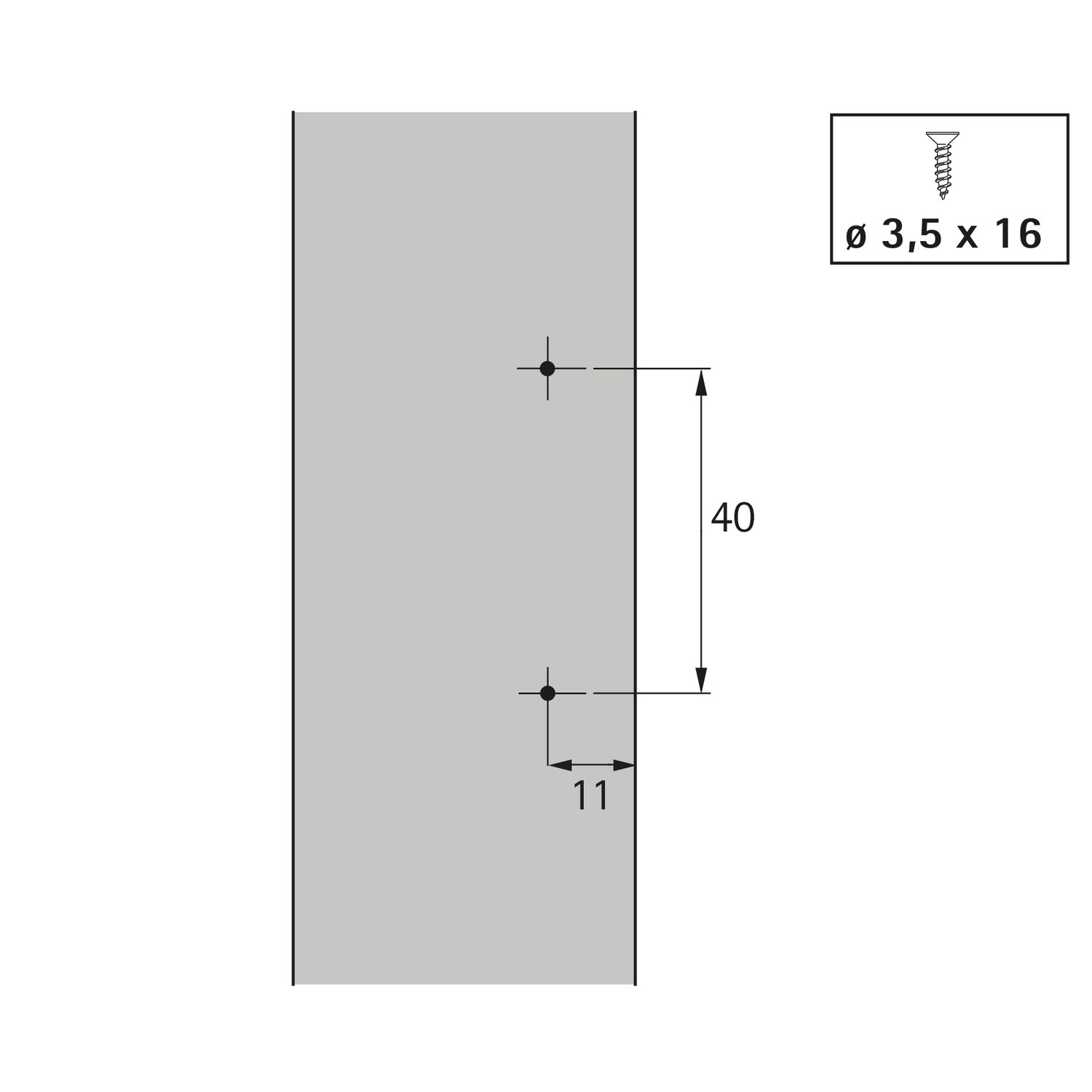

• Einsetzbar für alle Rahmenbreiten
• Qualitätseinstufung nach EN 15570, Level 1
• Für Türdicken ab 13 mm

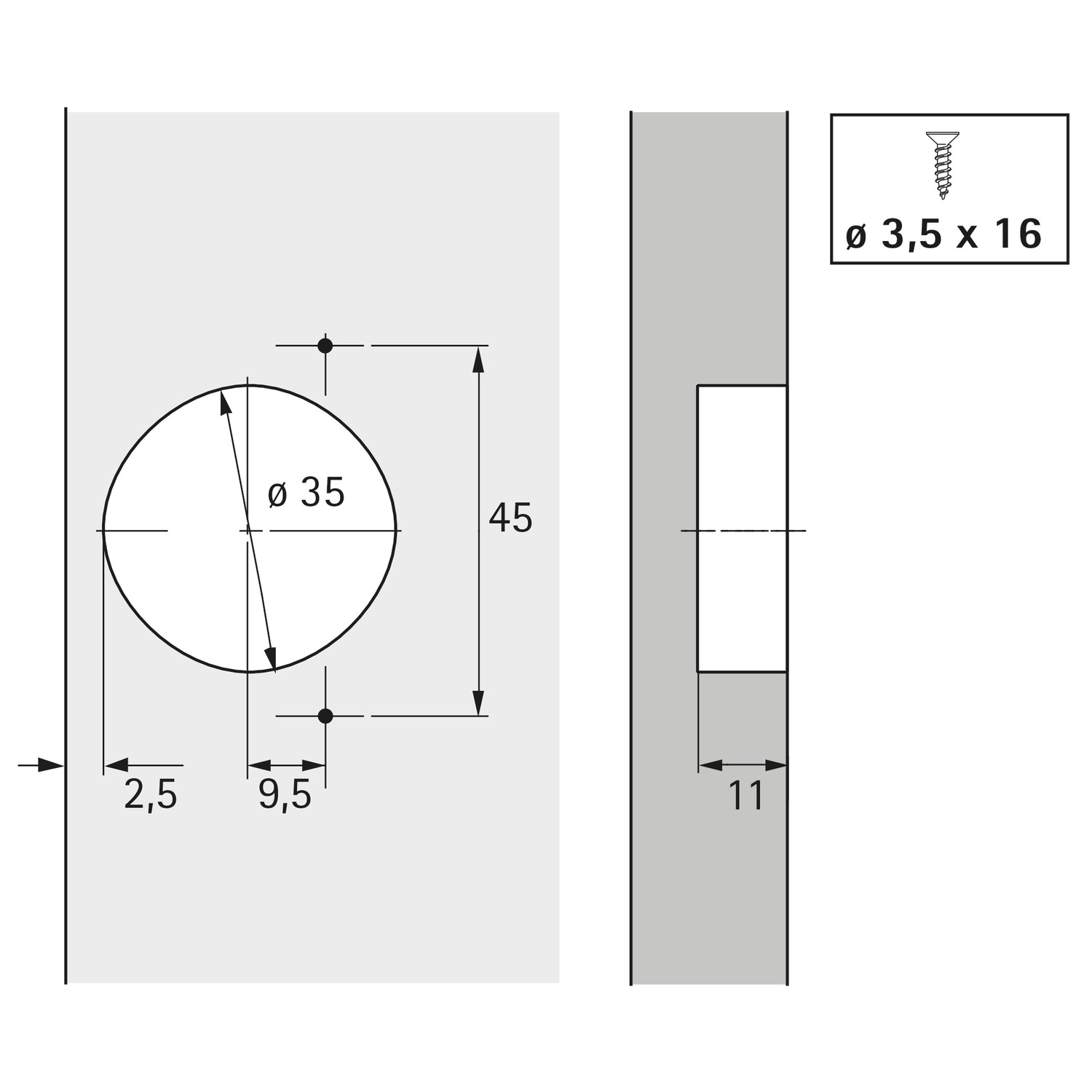

• Topfdurchmesser 35 mm
• Topftiefe 11 mm
• Mit Schließautomatik

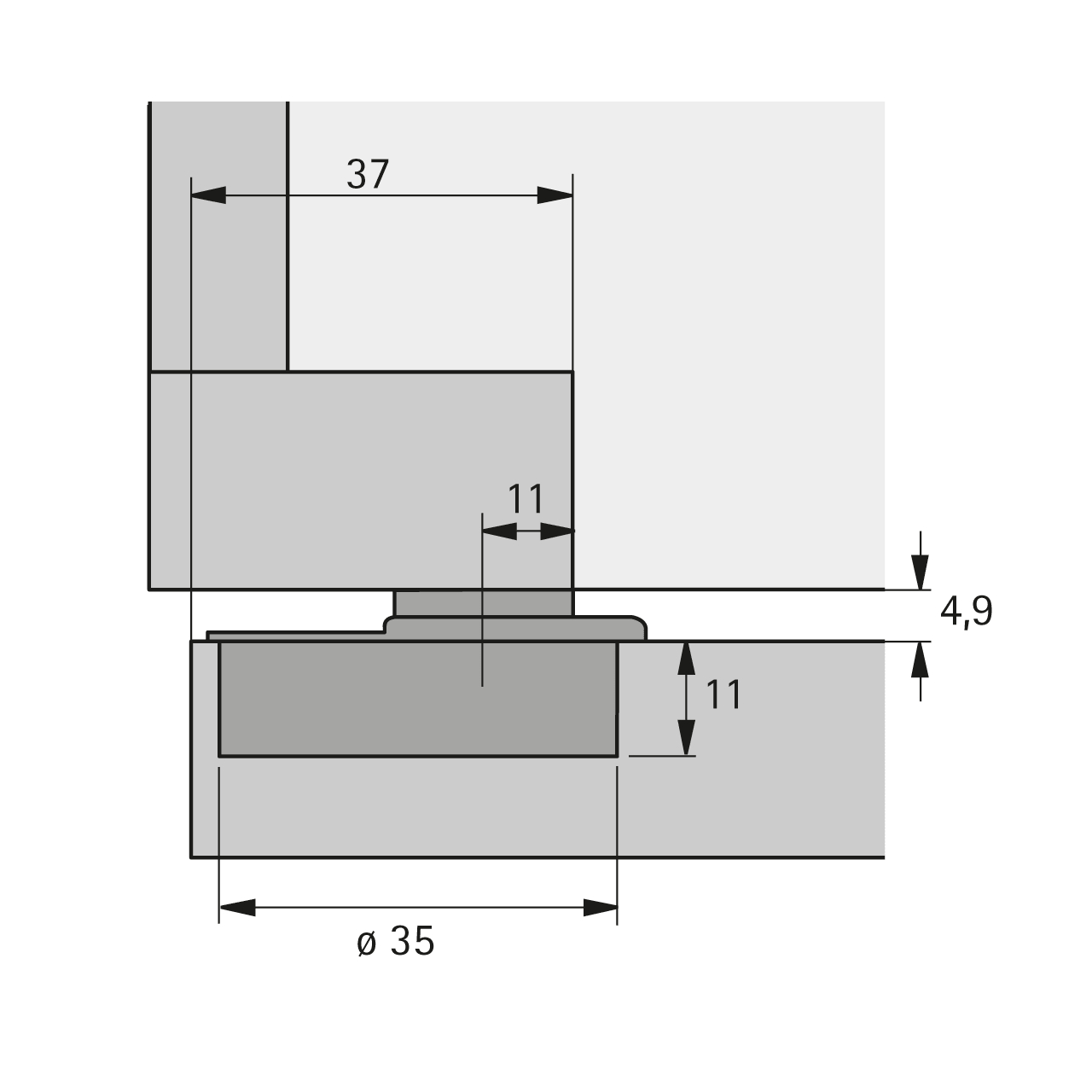

• Türauflage min. 37 mm (Scharnierarm bündig zur Rahmenkante)
• Topfabstand 2,5 mm
• Auflagenverstellung + 1,5 mm / - 1,5 mm
• Höhenverstellung + 2 mm / - 2 mm
• Stahl vernickelt
• Qualitätseinstufung nach EN 15570, Level 1
• Für Türdicken ab 13 mm
• Topfdurchmesser 35 mm
• Topftiefe 11 mm
• Mit Schließautomatik
• Türauflage min. 37 mm (Scharnierarm bündig zur Rahmenkante)
• Topfabstand 2,5 mm
• Auflagenverstellung + 1,5 mm / - 1,5 mm
• Höhenverstellung + 2 mm / - 2 mm
• Stahl vernickelt
Technische Daten
| Anschlagart | vorliegend |
|---|---|
| Scharnierart | Spezialscharnier |
| Hersteller | Hettich |
| Topf-Ausführung | TB 42 |
| Topfdurchmesser | 35 mm |
| Vorherige Bestell-Nr. | 45517 |
Eigenschaften "Hettich Spezialscharnier Optimat Plus 4 FM"
| Anschlagart: | vorliegend |
|---|---|
| Scharnierart: | Spezialscharnier |
| Hersteller: | Hettich |
| Topf-Ausführung: | TB 42 |
| Topfdurchmesser: | 35 mm |
| Vorherige Bestell-Nr.: | 45517 |
Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.
