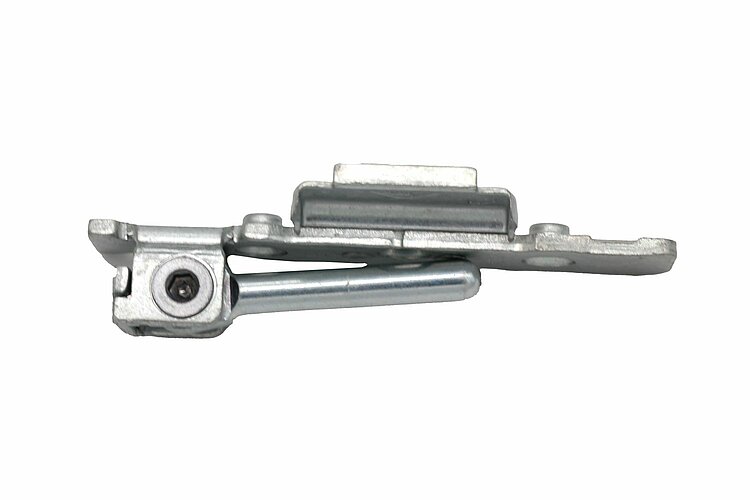

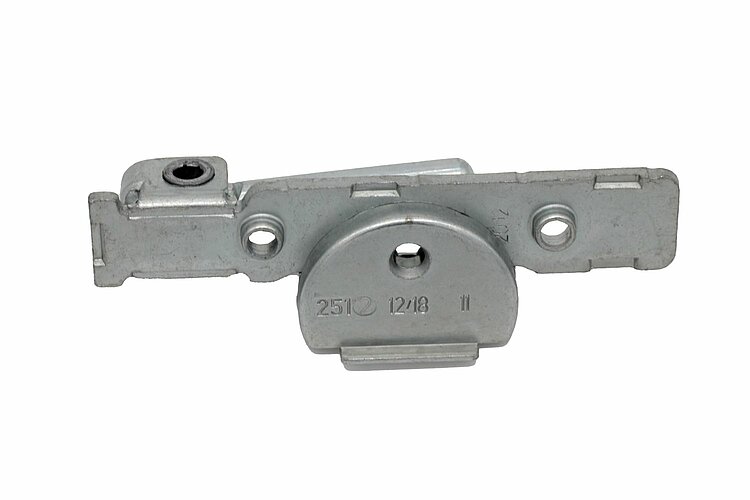

Roto NX Ecklager E5 T Holz 12/18-9+13 rechts mit Bohrzapfen
Verfügbar – Abholtermin wird nach Bestellung bestätigt
Produktinformationen "Roto NX Ecklager E5 T Holz 12/18-9+13 rechts mit Bohrzapfen"
Roto NX Ecklager E5 T für Holzfenster
Das Roto NX Ecklager E5 T bildet zusammen mit dem Eckband das untere Scharnier am Fensterflügel und trägt das gesamte Flügelgewicht. Es ist für Holzfenster konzipiert und bietet eine präzise Führung durch das Anschlagsystem 12/18-9.
- Ecklager für Holzfenster mit Roto NX Beschlagsystem
- Anschlagsystem 12/18-9 und Versatz 13/9 mm für präzise Montage
- Mit Bohrzapfen für sichere Befestigung
- Geeignet für DIN-rechte Fensterflügel
- Maximale Flügelgewichtsbelastung von 150 kg
Das Ecklager ist seitenverstellbar und mit einem Überschlag von 18 mm ausgestattet. Die Oberfläche ist verzinkt und silberfarbig, was für Langlebigkeit sorgt. Dieses Bauteil ist essenziell für die Funktion von Drehkipp-Fenstern und Balkontüren.
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Roto-Frank
Ansprechpartner: margit.rauscher@roto-frank.com
Straße: Wilhelm-Frank-Platz 1
Stadt: Leinfelden-Echterdingen
Zip: 70771
Telefon: +49 711 7598 0
E-Mail: margit.rauscher@roto-frank.com
| Basis: | Ecklager |
|---|---|
| Einsatzbereich: | Drehkipp |
| Farbton: | achatgrau |
| Marke: | Roto |
| Ausführung: | E5 |
| Befestigungsart: | zum Anschrauben |
| DIN-Richtung: | DIN Rechts |
| Oberfläche: | verzinkt |
| Breite: | 18 mm |
| Fensterwerkstoff: | Holz |
| Länge: | 13 mm |
| Flügelgewicht max.: | 150 kg |
| Ergänzung: | mit Bohrzapfen |
| Flügelgewicht: | 150 kg |
| Seitenverstellung max.: | 9 mm |
| Seitenverstellung min.: | 13 mm |
| Falzluft: | 12 mm |
| Zapfendurchmesser: | 7 mm |
| Durchmesser Einbohrzapfen Rahmenteil: | 7 mm |
| Nutlage: | 9 mm |
| Falztiefe: | 18 mm |
| Länge Zapfen: | 7 mm |
| Überschlag: | 18 mm |
| Anschlagsystem: | 12/18-9 |
| Montage: | mit Bohrzapfen |
| Verstellmöglichkeit: | seitenverstellbar |
| Zapfenanzahl: | 2 St. |
| Korrosionsschutz: | verzinkt |
| Material: | Stahl |
| Durchmesser Bolzen: | 7 mm |
