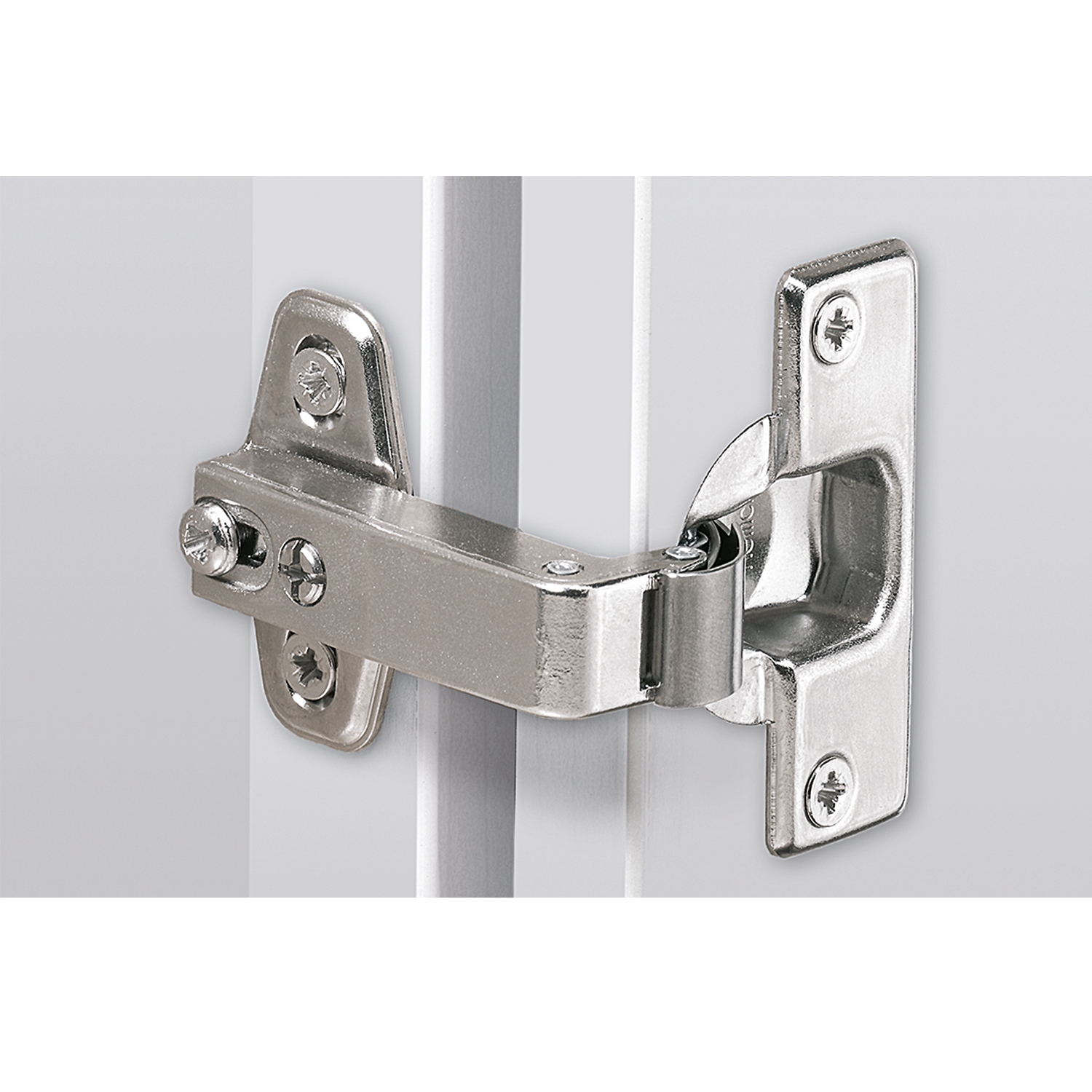

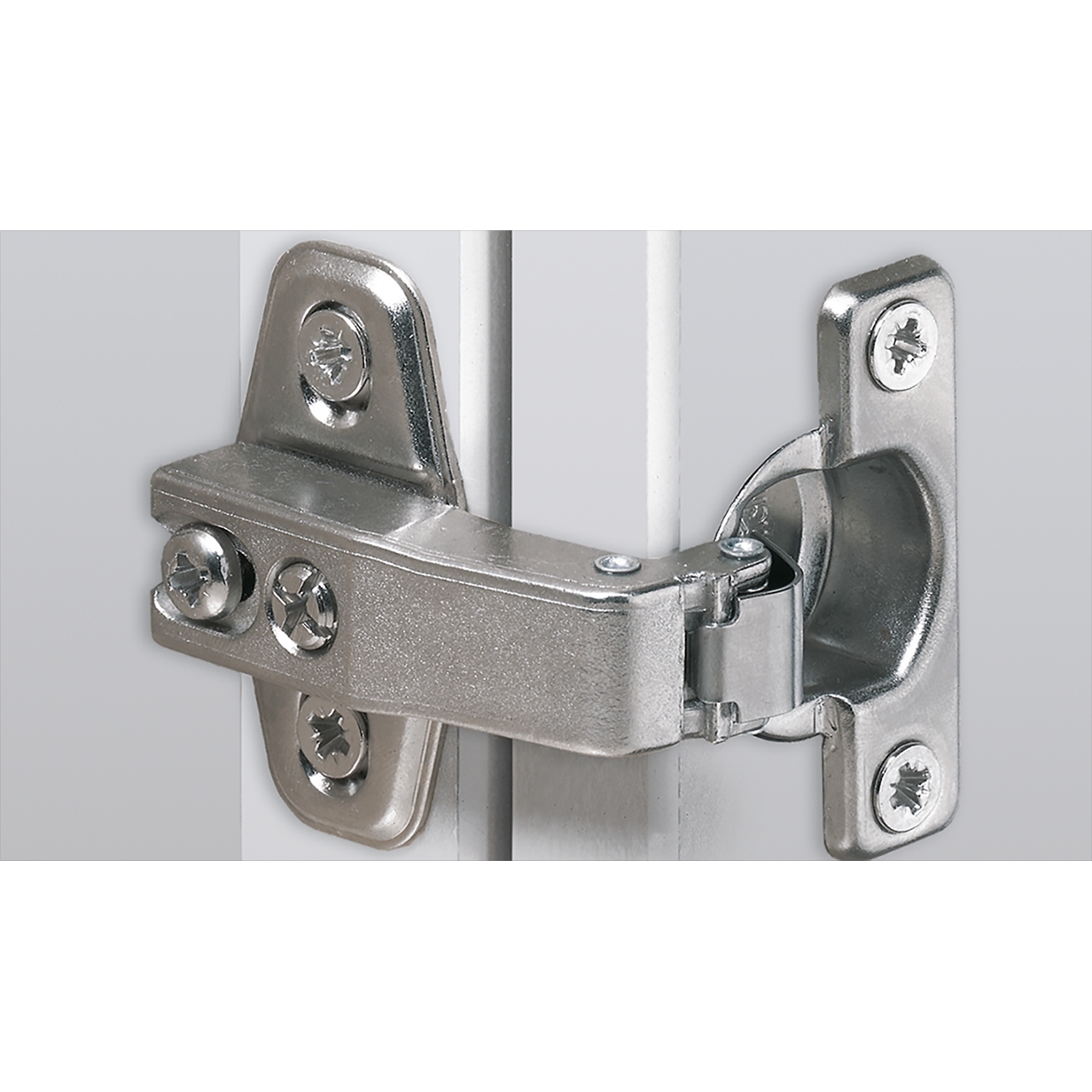

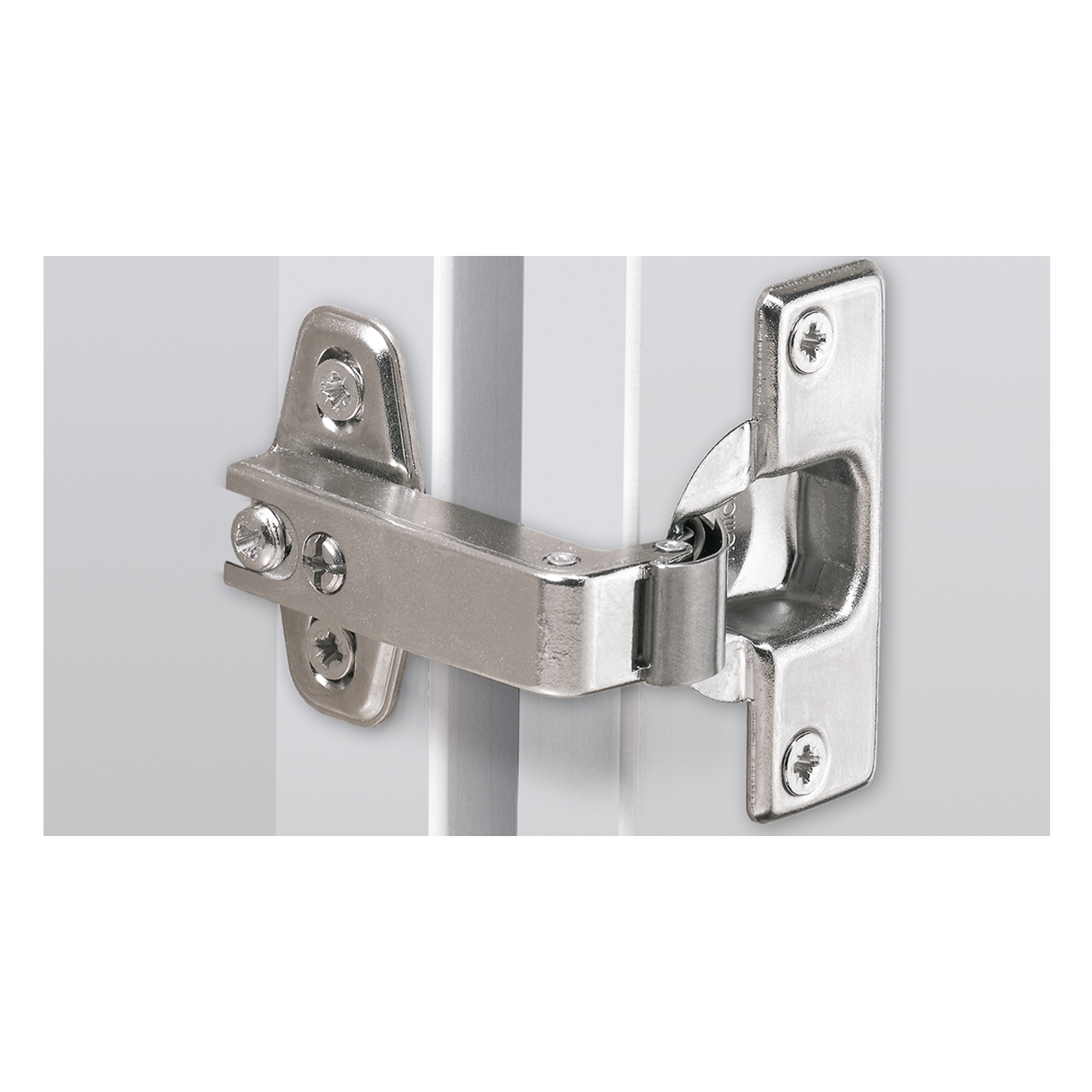

Hettich Sets Perfekt W90 Winkelscharnier
2 Varianten verfügbar
• Automatikscharnier mit Aufschiebetechnik und kurzem Seitenteil• Qualitätseinstufung nach EN 15570, Level 2• Einsetzbar für Schränke mit vorgesetztem Stollen• Für Winkel 90° zwischen Seite und Stollen• Für einliegende Türen• Topfdurchmesser 35 mm• Befestigung mit Senkkopfschrauben ø 3,5 x 16 mm• Höhenverstellung über Montageplatte + 1,5 mm / - 1,5 mm• Material Scharnierarm / Montageplatte Stahl vernickelt• Material Scharniertopf Stahl vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sets Perfekt W90 Winkelscharnier
2 Varianten verfügbar
• Automatikscharnier mit Aufschiebetechnik und kurzem Seitenteil• Qualitätseinstufung nach EN 15570, Level 2• Einsetzbar für Schränke mit vorgesetztem Stollen• Für Winkel 90° zwischen Seite und Stollen• Für einliegende Türen• Topfdurchmesser 35 mm• Befestigung mit Senkkopfschrauben ø 3,5 x 16 mm• Höhenverstellung über Montageplatte + 1,5 mm / - 1,5 mm• Material Scharnierarm / Montageplatte Stahl vernickelt• Material Scharniertopf Stahl vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

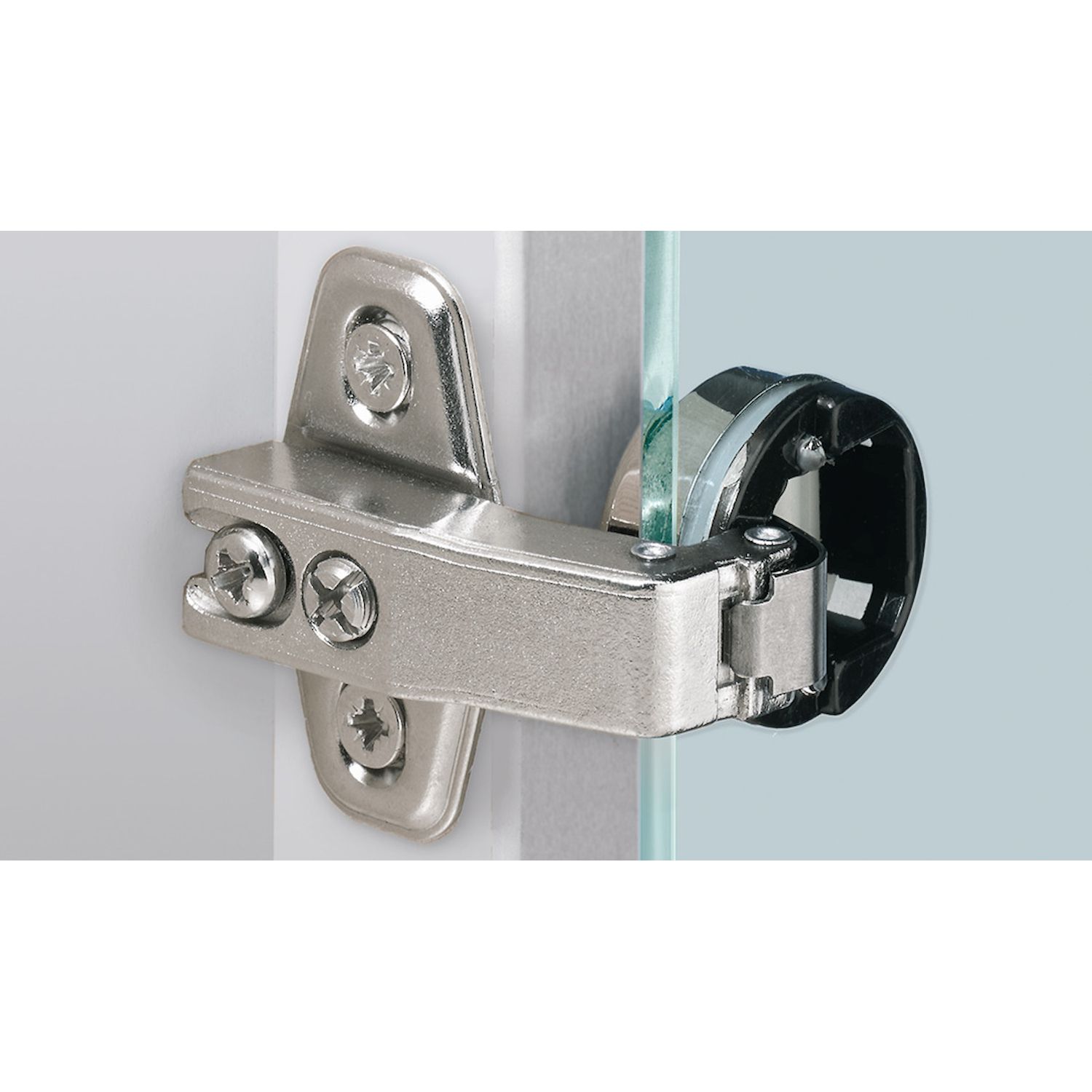

Hettich Perfekt 5204 W90, TU 12 / S, zum Anschrauben (Scharnier und Montageplatte)
• Automatikscharnier mit Aufschiebetechnik und kurzem Seitenteil • Qualitätseinstufung nach EN 15570, Level 2 • Einsetzbar für Schränke mit vorgesetztem Stollen • Für Winkel 90° zwischen Seite und Stollen • Für einliegende Türen aus Glas • Für Glasdicke 4,0 - 6,5 mm • Topfdurchmesser 26 mm • Befestigung mit Senkkopfschrauben ø 3,5 x 16 mm • Höhenverstellung über Montageplatte + 1,5 mm / - 1,5 mm • Material Scharnierarm / Montageplatte Stahl vernickelt • Material Scharniertopf Kunststoff schwarz Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

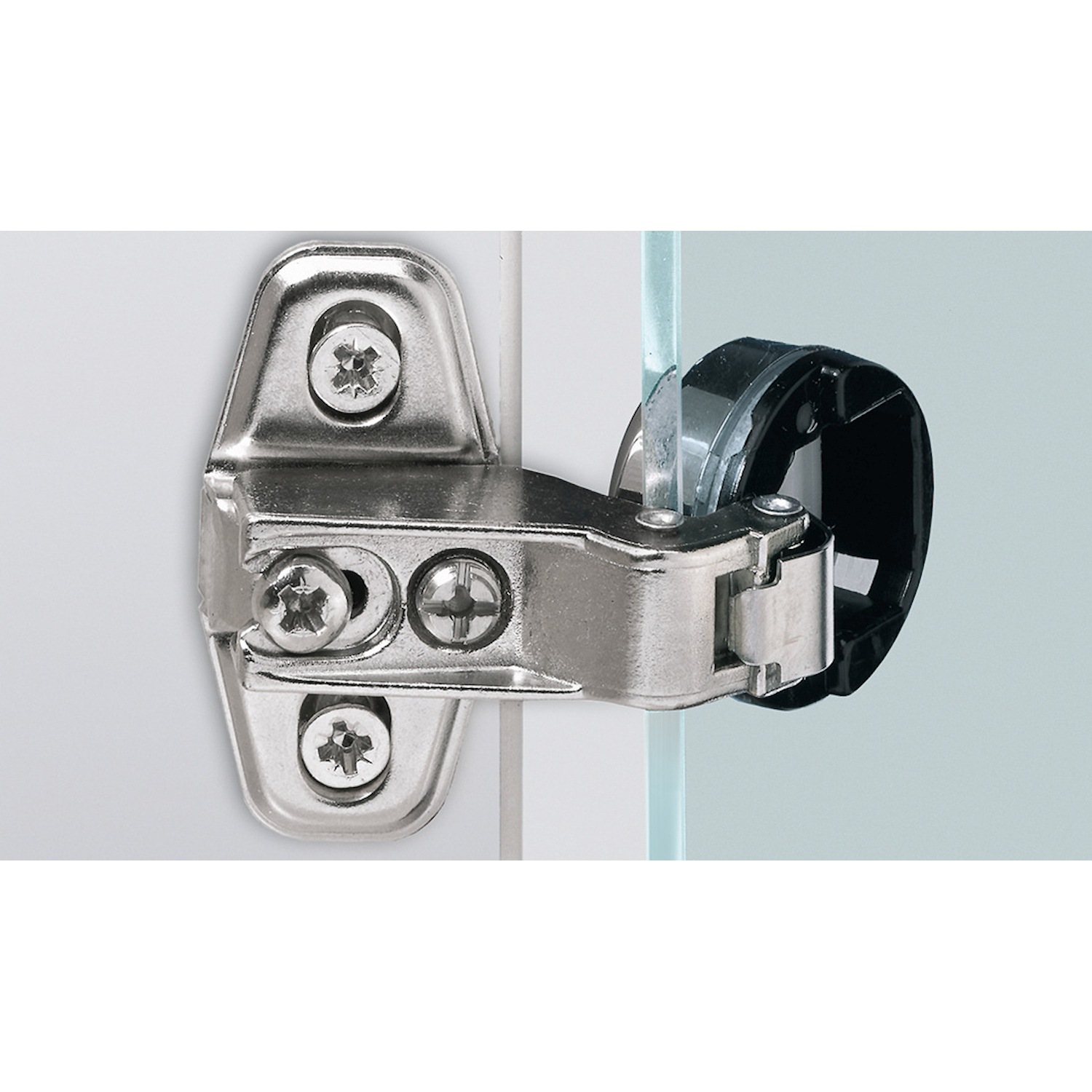

Hettich Perfekt 5204 W45, TU 12 / S, zum Anschrauben (Scharnier und Montageplatte)
• Automatikscharnier mit Aufschiebetechnik und kurzem Seitenteil • Qualitätseinstufung nach EN 15570, Level 2 • Einsetzbar für Schränke mit vorgesetztem Stollen • Für Winkel 45° zwischen Seite und Stollen • Für einliegende Türen aus Glas • Für Glasdicke 4,0 - 6,5 mm • Topfdurchmesser 26 mm • Befestigung mit Senkkopfschrauben ø 3,5 x 16 mm • Höhenverstellung über Montageplatte + 1,5 mm / - 1,5 mm • Material Scharnierarm / Montageplatte Stahl vernickelt • Material Scharniertopf Kunststoff schwarz Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
