Scheiben & Ringe: Unterlegscheiben, Federringe, Sicherungsringe
S+P DIN 125 A2 8,4 Scheiben Form A
S+P DIN 125 A2 13,0 Scheiben Form A
S+P DIN 125 A2 10,5 Scheiben Form A
Reyher ART 88104 Kotfl.-Sch. St. 8,4x 30x1,5 galv. verzinkt gal Zn (200)
Reyher Federringe DIN 127 Federst. B 6 galv. verzinkt (1000)
S+P DIN 125 A2 5,3 Scheiben Form A
Reyher Scheiben DIN 125 Stahl 140 HV A 10,5 galv. verzinkt (1000)
S+P DIN 125 A2 6,4 Scheiben Form A
Reyher ART 88104 Kotfl.-Sch. St. 10,5x 30x1,5 galv. verzinkt gal Zn (200)
Reyher ART 88104 Kotfl.-Sch. St. 5,3x20x1,5 galv. verzinkt gal Zn (200)
Reyher Scheiben DIN 9021 Stahl 6,4 galv. verzinkt (250)
Reyher Scheiben DIN 125 Stahl 140 HV A 10,5 galv. verzinkt (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 13 galv. verzinkt (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 8,4 galv. verzinkt (100)
Reyher Scheiben DIN 9021 Stahl 140 HV 13 galv. verzinkt, Produktklasse C (100)
Reyher Federringe DIN 127 Federst. A 10 galv. verzinkt (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 6,4 galv. verzinkt (100)
Reyher Federringe DIN 127 Federst. A 8 galv. verzinkt (100)
Reyher Federringe DIN 127 Federst. A 12 galv. verzinkt (100)
Reyher Federringe DIN 127 Federst. B 10 galv. verzinkt (100)
Reyher Scheiben DIN 9021 Stahl 140 HV 15 galv. verzinkt, Produktklasse C (100)
Kotflügelscheiben Stahl 6,4x40x1,25 verzinkt Kleinpaket (50)
Lamello Holzlamellen Größe 0 1000 Stück Nr. 144000

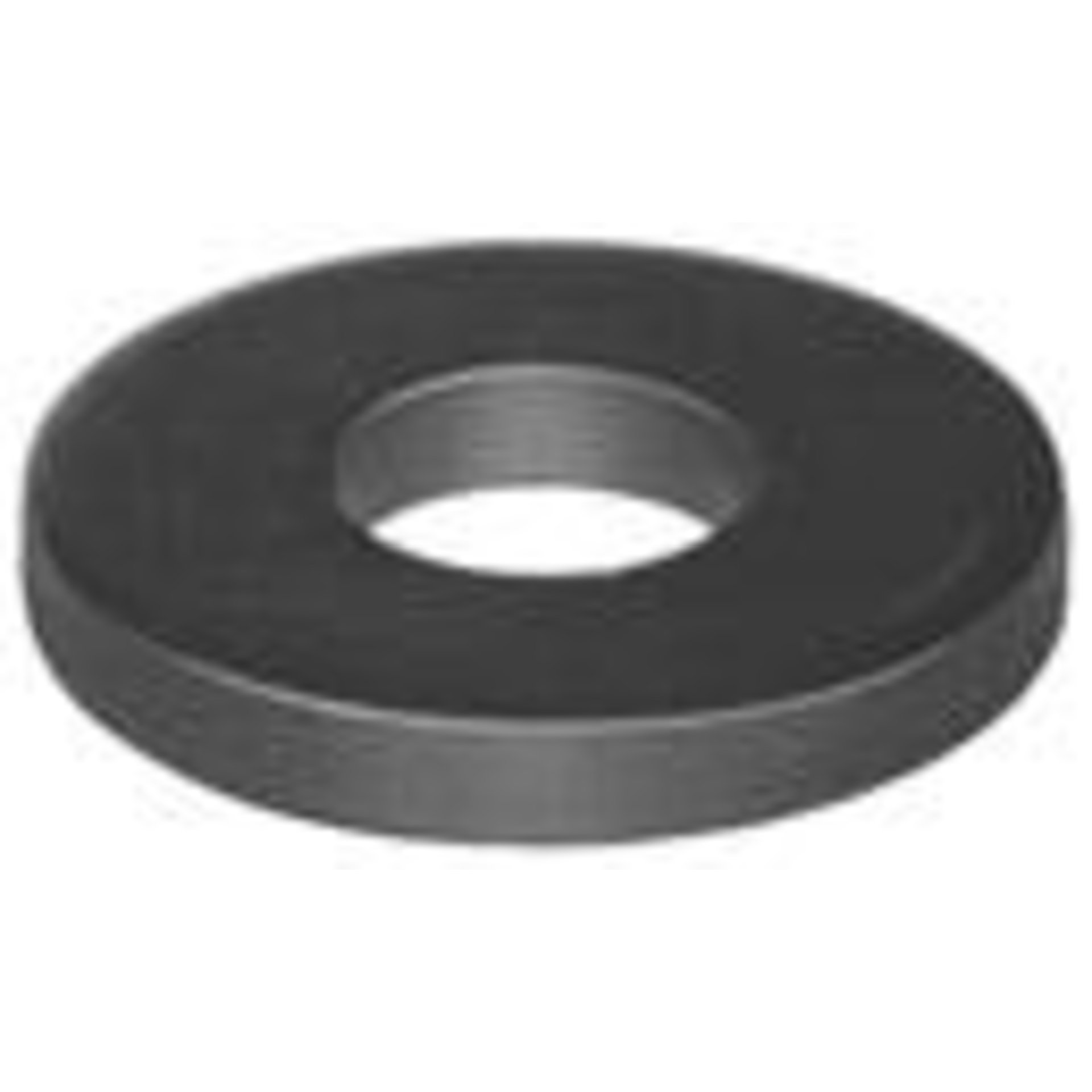

Unterlegscheibe DIN6340 M8 AMF
Scheiben & Ringe als Teil der Schraubverbindung
Scheiben und Ringe sind kleine Bauteile mit großer Wirkung. Sie verteilen die Kraft einer Schraube auf eine größere Fläche, halten Verbindungen unter Vorspannung, sichern Bauteile auf Wellen oder dichten Anschlüsse ab. Ohne passende Scheibe drückt sich ein Schraubenkopf in Holz oder Blech, eine Mutter verkratzt die Beschichtung, oder ein Lager rutscht von der Achse. In dieser Kategorie finden Sie Scheiben und Ringe von Reyher, Schäfer & Peters, Dresselhaus, Simpson Strong-Tie und EuroTec sowie Ersatzteile von Lamello, Fein, STIHL und Festool.
Die Unterkategorien

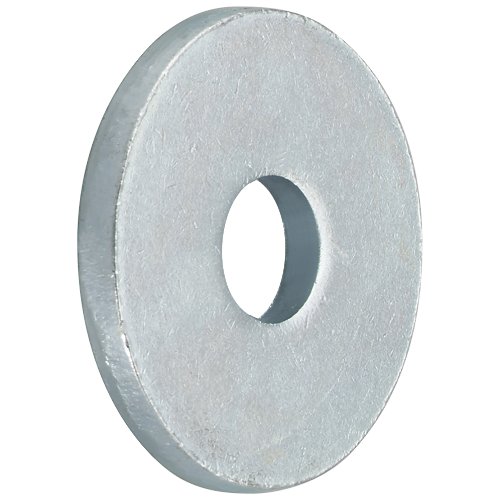

Unterlegscheiben
Unter Unterlegscheiben stehen Scheiben nach DIN 125 und DIN 9021, Kotflügelscheiben, Scheiben für Holzkonstruktionen nach DIN 440 und DIN 1052, Karoscheiben und Fächerscheiben, verzinkt oder aus Edelstahl.

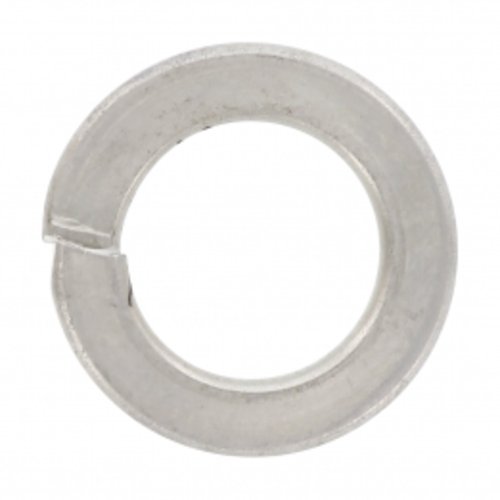

Federringe & Federscheiben
Unter Federringe & Federscheiben finden Sie Federringe nach DIN 127, gewölbte Federscheiben nach DIN 137 und Tellerfedern nach DIN 2093.

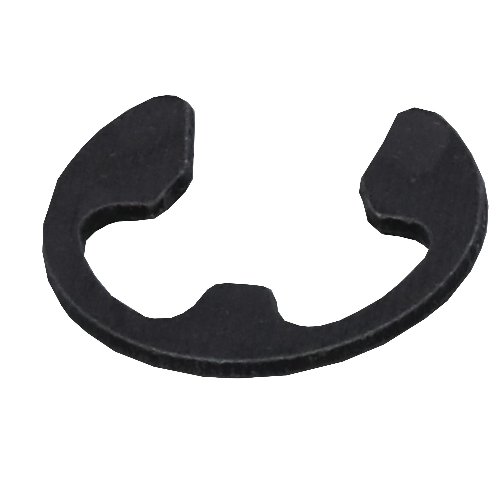

Sicherungsringe
Sicherungsringe halten Bauteile in Bohrungen und auf Wellen. Dazu kommen Nord-Lock Keilsicherungsscheiben gegen das Losdrehen von Schrauben.

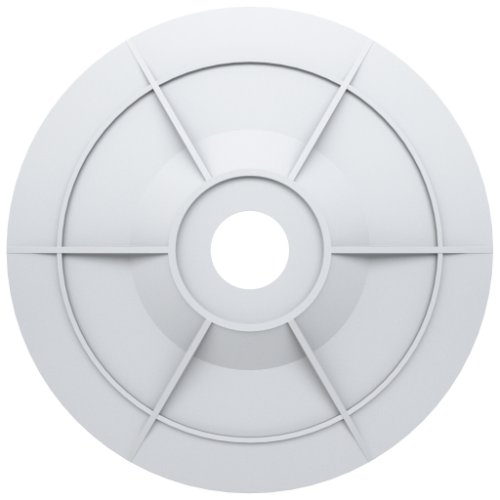

Dichtscheiben
Unter Dichtscheiben stehen Runddichtringe und O-Ringe, unter anderem als Ersatzteil für Lamello Leimgeräte.
So wählen Sie aus
Größe
Die Größe einer Scheibe richtet sich nach dem Gewinde der Schraube. Der Lochdurchmesser ist etwas größer als das Gewinde, bei M8 zum Beispiel 8,4 mm. Der Außendurchmesser hängt von der Norm ab: DIN 125 ist die Standardscheibe, DIN 9021 und Kotflügelscheiben sind deutlich breiter.
Werkstoff
Scheiben und Schraube sollten aus demselben Werkstoff bestehen. Verzinkter Stahl passt zu verzinkten Schrauben, Edelstahl A2 oder A4 zu Edelstahlschrauben. So vermeiden Sie Kontaktkorrosion, die entsteht, wenn unterschiedliche Metalle in feuchter Umgebung aufeinandertreffen.
Härte
Die Angabe 140 HV oder 100 HV nennt die Vickershärte der Scheibe. Härtere Scheiben verformen sich unter hoher Vorspannung weniger und passen zu Schrauben höherer Festigkeitsklassen.
Scheiben und Ringe im Holzbau
Bei tragenden Holzverbindungen mit Bolzen und Stabdübeln schreiben die Bemessungsregeln große, dicke Scheiben vor, damit die Mutter nicht ins Holz einsinkt. Dafür sind die Scheiben nach DIN 440 und DIN 1052 gedacht. Für Außenbauteile wie Carports, Terrassen oder Zäune empfehlen sich feuerverzinkte oder Edelstahl-Ausführungen, damit Rostfahnen am Holz ausbleiben.
Häufige Fragen zu Scheiben & Ringen
Brauche ich immer eine Unterlegscheibe?
Nicht immer. Bei Flanschschrauben oder Muttern mit Bund übernimmt der Bund die Aufgabe. Bei Langlöchern, weichen Werkstoffen und lackierten Flächen ist eine Scheibe sinnvoll.
Wo finde ich passende Schrauben und Muttern?
Schrauben finden Sie unter Schrauben, Muttern unter Muttern.
