Unterlegscheiben nach DIN 125, DIN 9021 und für den Holzbau
S+P DIN 125 A2 8,4 Scheiben Form A
S+P DIN 125 A2 13,0 Scheiben Form A
S+P DIN 125 A2 10,5 Scheiben Form A
Reyher ART 88104 Kotfl.-Sch. St. 8,4x 30x1,5 galv. verzinkt gal Zn (200)
S+P DIN 125 A2 5,3 Scheiben Form A
Reyher Scheiben DIN 125 Stahl 140 HV A 10,5 galv. verzinkt (1000)
S+P DIN 125 A2 6,4 Scheiben Form A
Reyher ART 88104 Kotfl.-Sch. St. 10,5x 30x1,5 galv. verzinkt gal Zn (200)
Reyher ART 88104 Kotfl.-Sch. St. 5,3x20x1,5 galv. verzinkt gal Zn (200)
Reyher Scheiben DIN 9021 Stahl 6,4 galv. verzinkt (250)
Reyher Scheiben DIN 125 Stahl 140 HV A 10,5 galv. verzinkt (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 13 galv. verzinkt (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 8,4 galv. verzinkt (100)
Reyher Scheiben DIN 9021 Stahl 140 HV 13 galv. verzinkt, Produktklasse C (100)
Reyher Scheiben DIN 125 Stahl 140 HV A 6,4 galv. verzinkt (100)
Reyher Scheiben DIN 9021 Stahl 140 HV 15 galv. verzinkt, Produktklasse C (100)
Lamello Holzlamellen Größe 0 1000 Stück Nr. 144000
Unterlegscheibe DIN6340 M8 AMF

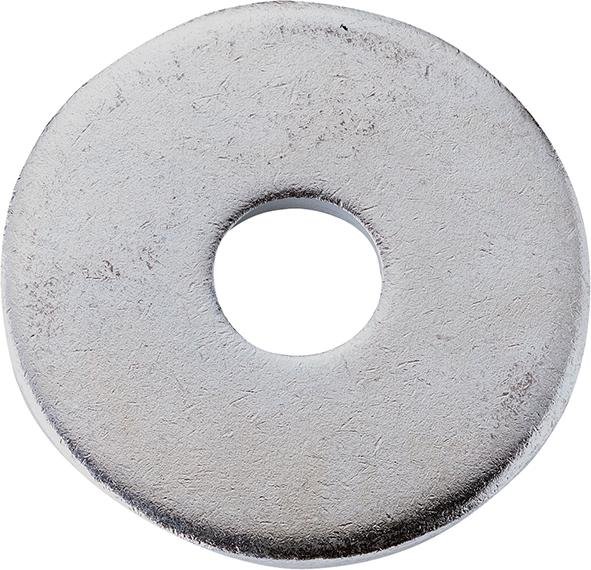

DIN 1052 ST galZn 18x68x6 HP E-NORMpro
S+P DIN 9021 A2 6,4 Scheiben Außendurchmesser ~ 3 x Gewindedurchmesser
S+P DIN 9021 A2 8,4 Scheiben Außendurchmesser ~ 3 x Gewindedurchmesser
Reyher Scheiben DIN 9021 Stahl 3,2 galv. verzinkt (500)
Reyher Scheiben DIN 125 Stahl 140 HV A 4,3 galv. verzinkt (200)
S+P DIN 9021 A2 5,3 Scheiben Außendurchmesser ~ 3 x Gewindedurchmesser
Unterlegscheiben für jede Schraubverbindung
Unterlegscheiben liegen zwischen Schraubenkopf oder Mutter und Bauteil. Sie vergrößern die Auflagefläche, verteilen die Vorspannkraft und schützen die Oberfläche vor Druckstellen. Bei weichen Werkstoffen wie Holz, Kunststoff oder dünnem Blech verhindern sie, dass sich Kopf oder Mutter eindrücken. In dieser Kategorie finden Sie Unterlegscheiben von Reyher, Schäfer & Peters, Dresselhaus, Simpson Strong-Tie und EuroTec sowie Scheiben als Ersatzteil für Maschinen von STIHL, Festool, Bosch und Lamello.
Die gängigen Normen
DIN 125
Die DIN 125 ist die Standardscheibe für Sechskant- und Zylinderschrauben. Form A ist ohne Fase, Form B mit Fase. Die Größe entspricht dem Lochdurchmesser, etwa 8,4 für M8 oder 13 für M12. Die Scheiben gibt es aus Stahl mit Härte 140 HV, verzinkt, sowie aus Edelstahl A2, A4 und Duplexstahl 1.4462.
DIN 9021 und Kotflügelscheiben
Scheiben nach DIN 9021 haben einen Außendurchmesser von etwa dem Dreifachen des Gewindedurchmessers. Kotflügelscheiben wie die Reyher ART 88104, etwa 8,4 x 30 x 1,5 mm, sind noch breiter im Verhältnis zum Loch und eignen sich für Bleche und Langlöcher.
Scheiben für den Holzbau
Die DIN 440 beschreibt Scheiben für Holzkonstruktionen, Form R mit Rundloch und Form V mit Vierkantloch für Schlossschrauben. Scheiben nach DIN 1052 sind dick und breit, zum Beispiel 18 x 68 x 6 mm, und werden bei Bolzenverbindungen mit Holzverbindern und Einpressdübeln eingesetzt. Simpson Strong-Tie bietet dafür U-Scheiben, etwa 40 x 50 x 10 mm.
Sonderformen
Karoscheiben von Schäfer & Peters sind quadratisch, Fächerscheiben nach DIN 6798 haben eine Verzahnung, die sich in die Oberfläche krallt. Die EuroTec Rosette dient als Unterlage für Senkkopfschrauben.
Werkstoff und Oberfläche
Innen und außen
Galvanisch verzinkte Scheiben passen für trockene Innenräume. Feuerverzinkte Scheiben tragen eine dickere Zinkschicht für den Außenbereich. Edelstahl A2 ist für feuchte Umgebungen geeignet, A4 zusätzlich für chlorid- und säurehaltige Luft.
Verpackungseinheiten
Normscheiben kommen je nach Größe in Einheiten von 50 bis 1000 Stück, einzelne Kotflügelscheiben auch im Kleinpaket. Die Menge steht im Artikelnamen in Klammern. Ersatzscheiben für Maschinen werden einzeln geliefert und über die Teilenummer des Geräteherstellers zugeordnet.
Häufige Fragen zu Unterlegscheiben
Welche Scheibe passt zu M10?
Nach DIN 125 die Größe 10,5, nach DIN 9021 ebenfalls 10,5 mit größerem Außendurchmesser.
Scheibe unter Kopf und Mutter?
Das ist sinnvoll, wenn beide Seiten auf weichem oder beschichtetem Material liegen. Wer eine federnde Vorspannung braucht, findet sie unter Federringe & Federscheiben.
