Hettich FurnSpin Cadro Rahmensystem Glas-Eckprofil 4 mm L=3000 mm schwarz
2 Varianten verfügbar
• Zur vertikalen Abstützung der offenen Ecke des Spin-Möbels • Stabilität für Fachböden, Ober- und Unterboden • Länge 3000 mm, ablängbar • Aluminium Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

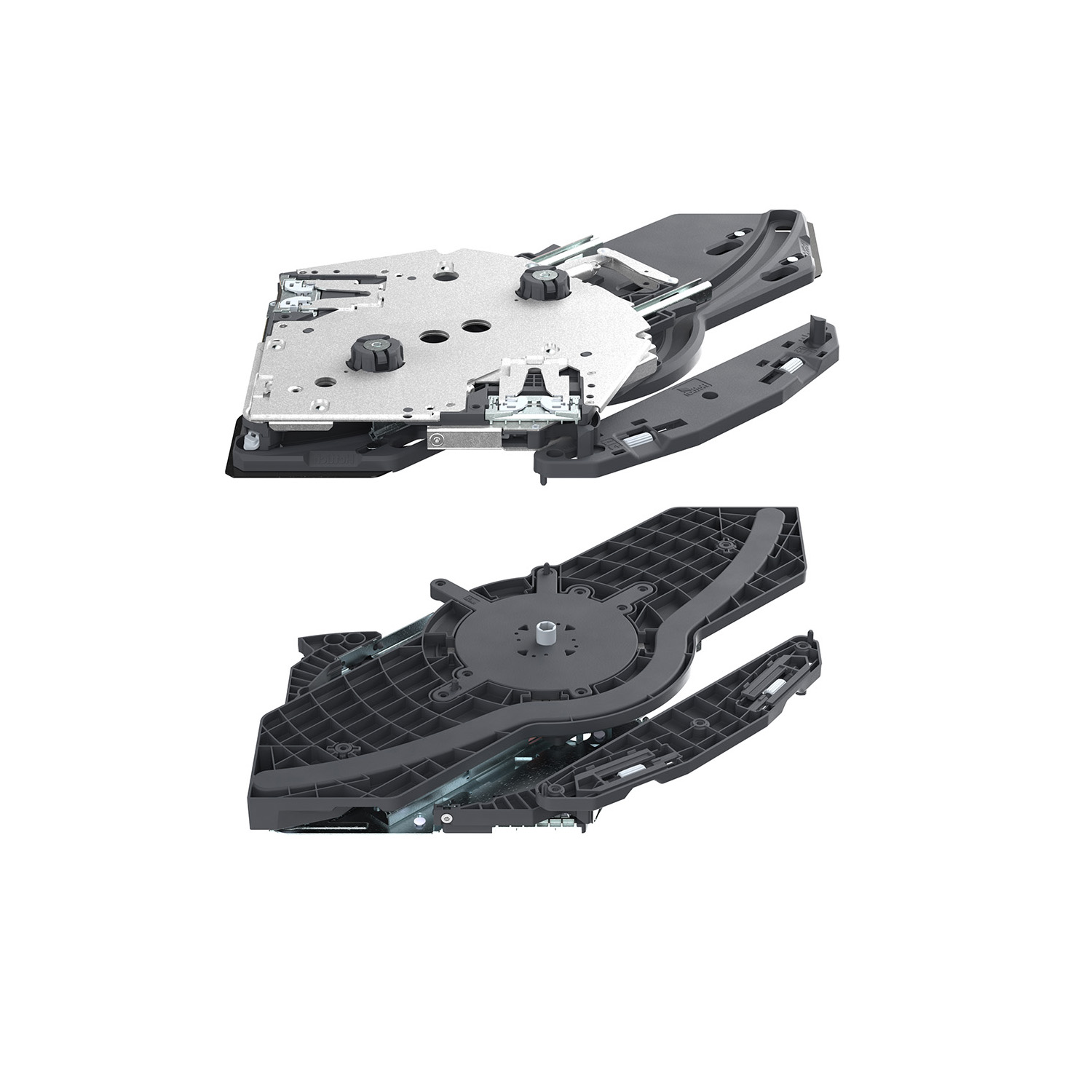

Hettich FurnSpin M links Silent System Set
6 Varianten verfügbar
Unterstützung bei der Auswahl der passenden Beschlaggröße S, M oder XL und Detailplanung im FurnSpin-Konfigurator • Dreh-Schwenk-System für ein Spin-Möbel in einem Außenmöbel • Einbauposition links: im Uhrzeigersinn öffnend • Für zwei definierte Endlagen: 0° und 180° • Integrierte Dämpfung Silent System • Geeignet für Spin-Möbel mit einer Bounding Box Grundfläche von min. 377 x 377 mm bis max. 450 x 450 mm • Höhe des Spin-Möbels von min. 700 mm bis max. 2400 mm • Maximale Belastbarkeit 80 kg (Gewicht des Spin-Möbels inkl. Zuladung) • Einstellungen von Höhe, Neigung, Tiefe, Breite und Endlagen möglich • Optional: Cadro Rahmensystem für FurnSpin • Stahl, Kunststoff Set besteht aus: • 1 Stück vormontierter oberer Beschlag • 1 Stück vormontierter unterer Beschlag • 1 Stück Hilfswerkzeug • Befestigungsmaterial • Montageanleitung FurnSpin KonfiguratorMontage FurnSpin MHinweise FurnSpin Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

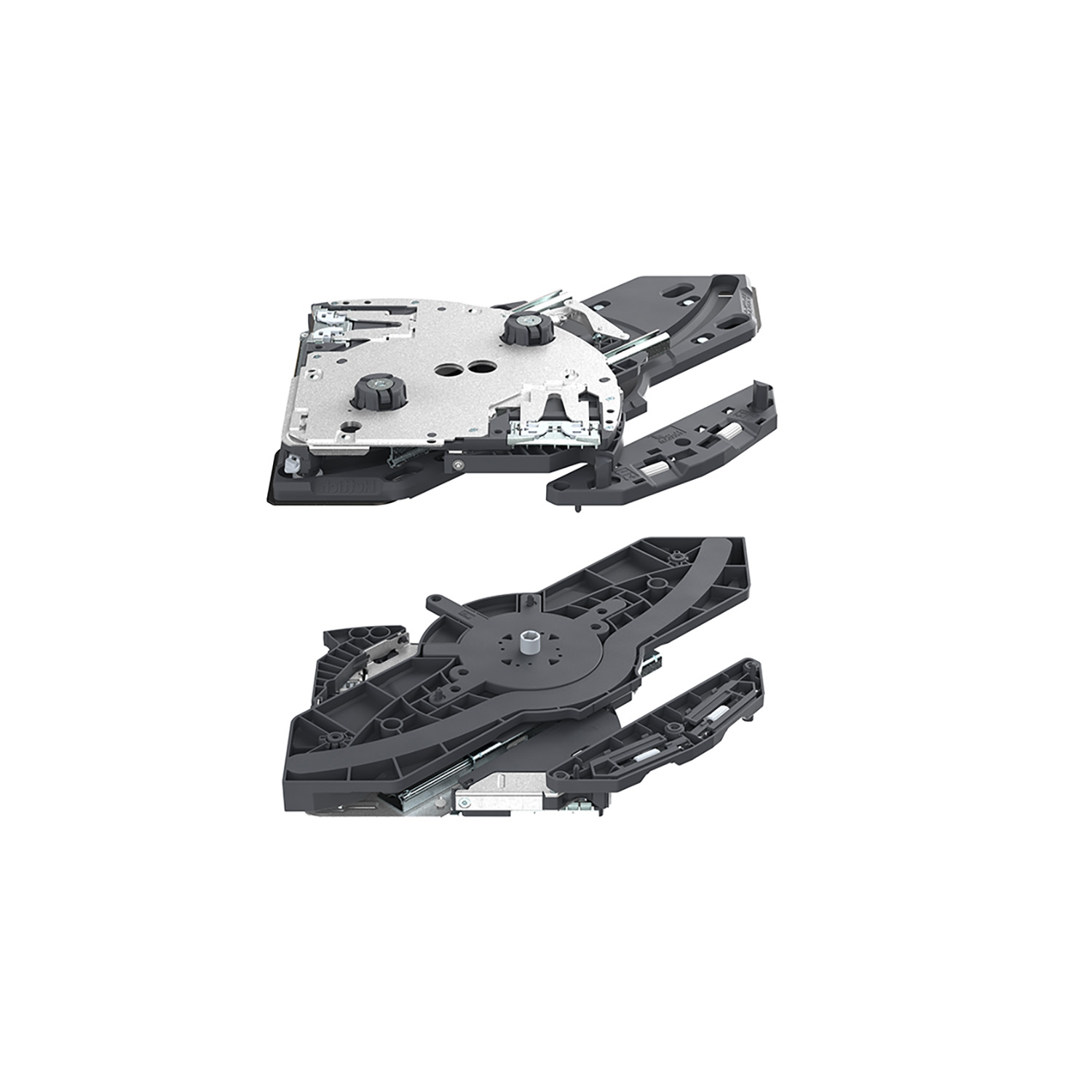

Hettich FurnSpin S links Push to open Silent unten Set
6 Varianten verfügbar
Unterstützung bei der Auswahl der passenden Beschlaggröße S, M oder XL und Detailplanung im FurnSpin-Konfigurator • Dreh-Schwenk-System für ein Spin-Möbel in einem Außenmöbel • Einbauposition links: im Uhrzeigersinn öffnend • Für zwei definierte Endlagen: 0° und 180° • Integrierte Dämpfung Silent System • Geeignet für Spin-Möbel mit einer Bounding Box Grundfläche von min. 377 x 377 mm bis max. 450 x 450 mm • Höhe des Spin-Möbels von min. 700 mm bis max. 2400 mm • Maximale Belastbarkeit 80 kg (Gewicht des Spin-Möbels inkl. Zuladung) • Einstellungen von Höhe, Neigung, Tiefe, Breite und Endlagen möglich • Optional: Cadro Rahmensystem für FurnSpin • Stahl, Kunststoff Set besteht aus: • 1 Stück vormontierter oberer Beschlag • 1 Stück vormontierter unterer Beschlag • 1 Stück Hilfswerkzeug • Befestigungsmaterial • Montageanleitung FurnSpin KonfiguratorMontage FurnSpin SHinweise FurnSpin FurnSpin KonfiguratorMontage FurnSpin SHinweise FurnSpin Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro Eckknoten weiss
2 Varianten verfügbar
• Verbindet horizontales Beschlagcover und vertikale Profile • Kunststoff Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin XL Kabelmanagement
3 Varianten verfügbar
• Kabelverlängerung zur Verbindung einer externen Spannungsquelle mit dem Verbraucher im drehbaren Spin-Möbel • Montage neben dem oberen oder dem unteren FurnSpin-Beschlag sowie auf der Ober- oder Unterseite des Außenmöbels • Set muss passend zum jeweiligen FurnSpin-Beschlag S, M oder XL gewählt werden • Geeignet für FurnSpin-Beschläge in beiden Einbaupositionen bzw. Öffnungsrichtungen, mit Silent System und mit Push to open Silent • Für die Kabeldurchführung ist eine Ausfräsung im Außenmöbel erforderlich • Externe Spannungsquelle und Verbraucher sind nicht enthalten • Spannungsquelle max. 24 V Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

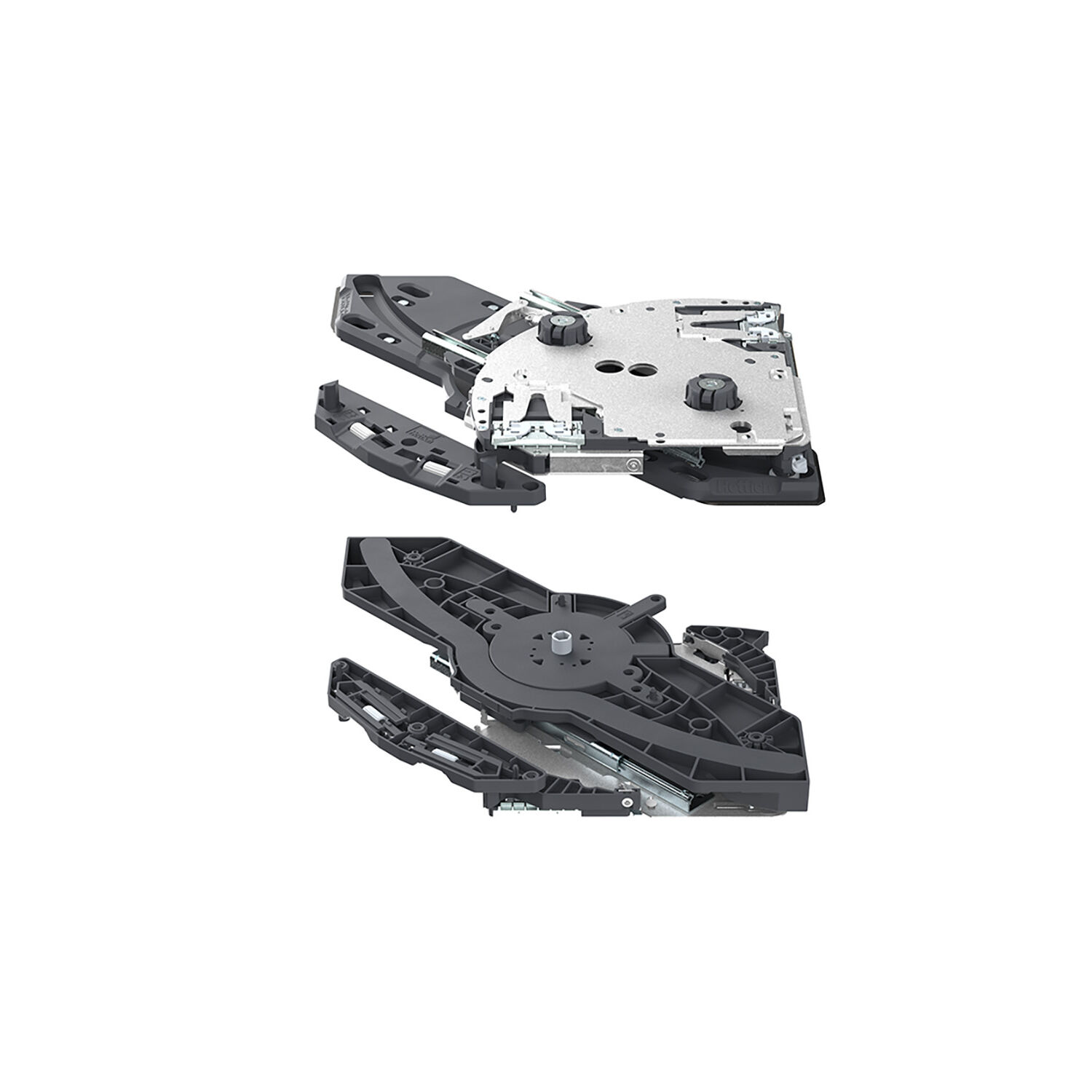

Hettich FurnSpin S rechts Push to open Silent oben Set
6 Varianten verfügbar
Unterstützung bei der Auswahl der passenden Beschlaggröße S, M oder XL und Detailplanung im FurnSpin-Konfigurator • Dreh-Schwenk-System für ein Spin-Möbel in einem Außenmöbel • Einbauposition links: im Uhrzeigersinn öffnend • Für zwei definierte Endlagen: 0° und 180° • Integrierte Dämpfung Silent System • Geeignet für Spin-Möbel mit einer Bounding Box Grundfläche von min. 377 x 377 mm bis max. 450 x 450 mm • Höhe des Spin-Möbels von min. 700 mm bis max. 2400 mm • Maximale Belastbarkeit 80 kg (Gewicht des Spin-Möbels inkl. Zuladung) • Einstellungen von Höhe, Neigung, Tiefe, Breite und Endlagen möglich • Optional: Cadro Rahmensystem für FurnSpin • Stahl, Kunststoff Set besteht aus: • 1 Stück vormontierter oberer Beschlag • 1 Stück vormontierter unterer Beschlag • 1 Stück Hilfswerkzeug • Befestigungsmaterial • Montageanleitung FurnSpin KonfiguratorMontage FurnSpin SHinweise FurnSpin FurnSpin KonfiguratorMontage FurnSpin SHinweise FurnSpin Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro Gewindestift ISO 4026 M5x10
• Selbstfurchende Gewindeschraube M5 x 10 mm, DIN 913 • Zur sicheren und spaltfreien Verbindung von Eckprofil oder Beschlagcover mit den Adaptern und Knoten • Die Gewindestifte setzen sich in die konischen Vertiefungen der Adapter und Knoten • Vorbohrung von Profil oder Beschlagcover mit einem 4,5 mm Metallbohrer notwendig • 0,8 - 1 Nm Drehmoment bei Verwendung eines Akkuschraubers • Stahl Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro Beschlagcover schwarz
2 Varianten verfügbar
• Zur Befestigung des Beschlagcovers an Ober- und Unterboden • Kunststoff Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro komplett Set weiss
2 Varianten verfügbar
• Zubehörset für ein Spin-Möbel mit Ober- und Unterboden, inkl. horizontalen / vertikalen Profilen • Pro Spin-Möbel wird ein Set benötigt • Optional: Fachbodenset für zusätzliche Fachböden • Profile und Beschlagcover: Länge 3000 mm, zum Selbstablängen • Aluminium, Kunststoff, Stahl Set besteht aus: • 1 Stück Glas-Eckprofil • 1 Stück Coverprofil • 2 Stück Profiladapter • 4 Stück Clips für Coverprofil • 1 Stück Beschlagcover • 2 Stück Abdeckkappen für Beschlagcover, links • 2 Stück Abdeckkappen für Beschlagcover, rechts • 10 Stück Adapter für Beschlagcover • 2 Stück Eckknoten • 16 Stück Gewindestifte • 12 Stück Abdeckkappen für Gewindestift • Schrauben Hinweise:• Pro Fachboden muss ein Fachboden-Set separat bestellt werden • Einsetzbar mit Materialdicke ≥ 16 mm Hettich Technical AssistentMontageanleitungMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro Gewindestift für Glasprofil M5x4 mm schwarz
• Selbstfurchende Gewindeschraube M5 x 4 mm, DIN 913 • Zur sicheren und spaltfreien Verbindung von Eckprofil oder Beschlagcover mit den Adaptern und Knoten • Die Gewindestifte setzen sich in die konischen Vertiefungen der Adapter und Knoten • Vorbohrung von Profil oder Beschlagcover mit einem 4,5 mm Metallbohrer notwendig • 0,8 - 1 Nm Drehmoment bei Verwendung eines Akkuschraubers • Stahl Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro Glas-Eckprofil 4MM weiss
2 Varianten verfügbar
• Zur vertikalen Abstützung der offenen Ecke des Spin-Möbels • Stabilität für Fachböden, Ober- und Unterboden • Länge 3000 mm, ablängbar • Aluminium Hettich Technical AssistentMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich FurnSpin Cadro komplett Set schwarz
2 Varianten verfügbar
• Zubehörset für ein Spin-Möbel mit Ober- und Unterboden, inkl. horizontalen / vertikalen Profilen • Pro Spin-Möbel wird ein Set benötigt • Optional: Fachbodenset für zusätzliche Fachböden • Profile und Beschlagcover: Länge 3000 mm, zum Selbstablängen • Aluminium, Kunststoff, Stahl Set besteht aus: • 1 Stück Glas-Eckprofil • 1 Stück Coverprofil • 2 Stück Profiladapter • 4 Stück Clips für Coverprofil • 1 Stück Beschlagcover • 2 Stück Abdeckkappen für Beschlagcover, links • 2 Stück Abdeckkappen für Beschlagcover, rechts • 10 Stück Adapter für Beschlagcover • 2 Stück Eckknoten • 16 Stück Gewindestifte • 12 Stück Abdeckkappen für Gewindestift • Schrauben Hinweise:• Pro Fachboden muss ein Fachboden-Set separat bestellt werden • Einsetzbar mit Materialdicke ≥ 16 mm Hettich Technical AssistentMontageanleitungMontageanleitung Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
