Verbindungsbleche: Lochbleche, Zugplatten und Flachverbinder
Flachverbinder zn 95x40x2,5 mm HGH
Flachverbinder, verzinkt
Hersteller: GH Baubeschläge GmbH, Austrasse 34, 73235 Weilheim/Teck, DE, +4970237433230, verkauf@holzverbinder.de
Lamello Original Holzlamelle Größe 20, 1000 Stück
Lamello Holzlamelle Größe 20Die Original Holzlamelle von Lamello ist die bewährte Verbindungslösung vom Erfinder des Systems. Sie ermöglicht stabile, qualitativ hochwertige Verbindungen und zeichnet sich durch einfache, schnelle Anwendung aus.Optimierte Oberflächenstruktur für perfekte Passgenauigkeit und LeimverteilungVier Größen für eine breite Anwendungsvielfalt, ideal für Möbel- und InnenausbauVierkant-Nutfräsung mit 4mm Nutfräser für präzise VerbindungenHergestellt aus einheimischer Buche für hohe QualitätAbgerundete, faserfreie Kanten erleichtern das Einschieben und erhöhen den ArbeitskomfortDie Lamelle, auch Flachdübel genannt, garantiert Qualität in Form von Maßhaltigkeit, optimaler Leimverteilung, Formstabilität und hoher Bruchfestigkeit. Die leicht erhöhten Führungsstege reduzieren den Montageaufwand und halten das Verbindungselement sicher in der Nut. Die abgerundeten Kanten erleichtern das Einschieben und erhöhen den Komfort bei der Arbeit. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de

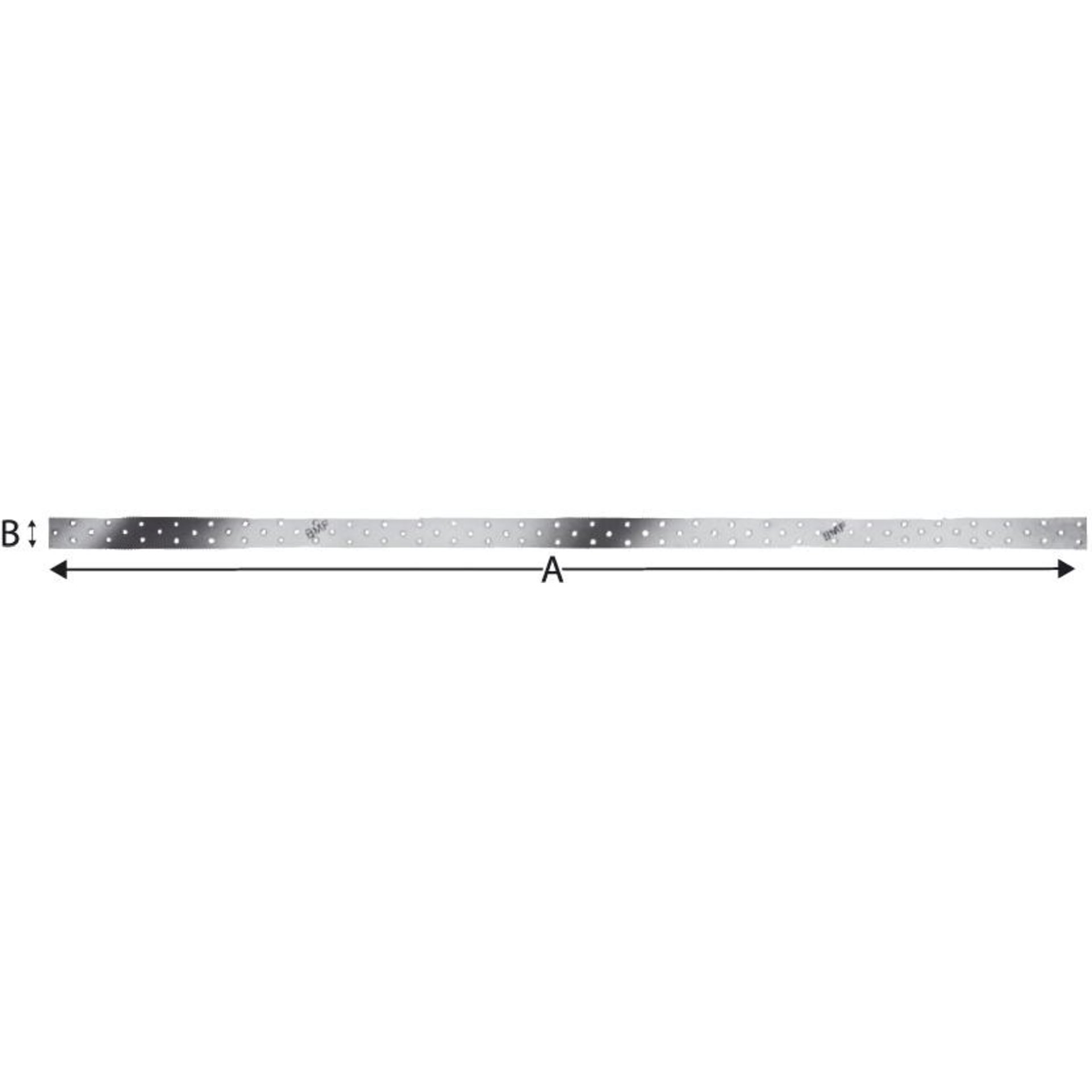

SST Lochblech NP15
23 Varianten verfügbar
vielfältig einsetzbares Verbindungsmittel in vielen Standardgrößen und im Zuschnitt. Die NP Lochbleche werden aus sendzimirverzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt. Der Lochdurchmesser beträgt 5 mm.
Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5 - 2,0 - 2,5 und 3,0 mm hergestellt werden.
Die Bezeichnung der Lochbleche leitet sich wie folgt her:
B x L x t in mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com

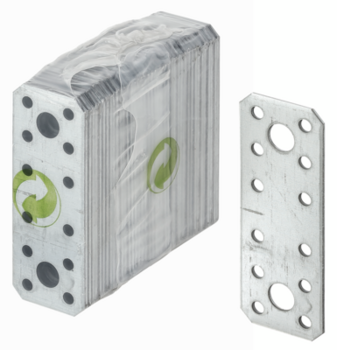

Vormann Flachverbinder 070902000 Stahl sendzimir verzinkt 136x55x2,5mm
Vormann Flachverbinder 070902000Der Vormann Flachverbinder 070902000 ist ein hochwertiges Verbindungselement aus Stahl, sendzimirverzinkt. Mit seinen Abmessungen von 136 mm Länge und 55 mm Breite eignet er sich ideal für stabile Verbindungen im Holzbau und Metallbau.Hergestellt aus robustem Stahl für hohe BelastbarkeitSendzimirverzinkte Oberfläche für optimalen KorrosionsschutzPräzise Abmessungen: Länge 136 mm, Breite 55 mm, Materialstärke 2,5 mmGeeignet für Nagel- und Schraubverbindungen mit entsprechenden LochungenVielseitig einsetzbar im Handwerk und in der IndustrieDieser Flachverbinder zeichnet sich durch seine Langlebigkeit und einfache Montage aus. Die 18/2 Lochung ermöglicht flexible Befestigungsmöglichkeiten mit Nägeln (∅ 4,0 mm) oder Schrauben (∅ 10,0 mm). Die CE-Kennzeichnung bestätigt die Einhaltung relevanter EU-Normen.
Sale*
SST Profilanker HE175
Simpson HE-Anker HE175Der HE-Anker von Simpson Strong-Tie ist speziell für die Aufnahme von Zugkräften in Stahlprofilkonstruktionen konzipiert. Er ermöglicht eine zuverlässige Verbindung von Holzbalken mit Stahlträgern und erfüllt höchste Standards durch seine ETA-Zulassung.Entwickelt zur Aufnahme von Zugkräften in StahlprofilenErmöglicht die Verbindung von Holzbalken mit StahlträgernHerstellung gemäß ETA-Vorgaben möglich, Längen bis 359 mmHergestellt aus feuerverzinktem Stahl (20 µm) für KorrosionsschutzGeeignet für den Innenbereich und entspricht der Nutzungsklasse 2Die HE-Anker sind in verschiedenen Größen erhältlich und können gemäß ETA-Zulassung bis zu einer Länge von 359 mm gefertigt werden. Die Oberfläche ist mit 20 µm feuerverzinktem Stahl versehen, was einen robusten Korrosionsschutz gewährleistet. Die Anker sind für den Einsatz im Innenbereich gemäß Nutzungsklasse 2 zertifiziert. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-Tie GmbH Straße: Hubert-Vergölst-Str. 6-14 Stadt: Bad Nauheim Zip: 61231 Telefon: +49 6032 86800 E-Mail: VLabisch@strongtie.com
Lamello Holzverbindungsplättchen Größe 10 (1.000 Stück)
Lamello Holzverbindungsplättchen Größe 10 (1.000 Stück)Die Original Holzlamelle von Lamello ist die bewährte Lösung für Holzverbindungen und das Original vom Erfinder des Systems. Sie garantiert Qualität durch Masshaltigkeit, optimale Leimverteilung und Formstabilität.Schweizer Produktion aus Schweizer HolzRückstehende, geprägte Leimflächen für optimale LeimverteilungAbgerundete, faserfreie Kanten für erleichtertes EinschiebenPassgenauigkeit sorgt für problemloses Einpassen in die NutIdeal für Holzverbindungen in Möbelbau und InnenausbauDie Lamello Holzlamelle Größe 10 hat die Maße 53 x 19 x 4 mm und wird aus Buchenholz gefertigt. Sie eignet sich für Fräser mit einem Durchmesser von 100 x 4 mm. Die Plättchen sind beidseitig diagonal geriffelt und bieten eine zuverlässige Verbindungslösung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de
SST Lochblech NP20
43 Varianten verfügbar
vielfältig einsetzbares Verbindungsmittel in vielen Standardgrößen und im Zuschnitt. Die NP Lochbleche werden aus sendzimirverzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt. Der Lochdurchmesser beträgt 5 mm.
Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert.
Darüber hinaus können Spezialgrößen in den Blechdicken 1,5 - 2,0 - 2,5 und 3,0 mm hergestellt werden.
Die Bezeichnung der Lochbleche leitet sich wie folgt her:
B x L x t in mm Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
SST Zug- und Scherplatte
7 Varianten verfügbar
Ideal für Verbindungen von Holztafeln
einfache Installation aufgrund Markierung
Anwendung an Holz und Beton
Hohe Tragfähigkeiten Die NPB255 Nagelplatte für Stoßverbindungen. Einfache und korrekte Montage durch Positionsmarkierung. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
SST Flachverbinder FLV
4 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Flachverbinder zn 175x40x3,0 mm HGH
Flachverbinder, verzinkt
Hersteller: GH Baubeschläge GmbH, Austrasse 34, 73235 Weilheim/Teck, DE, +4970237433230, verkauf@holzverbinder.de

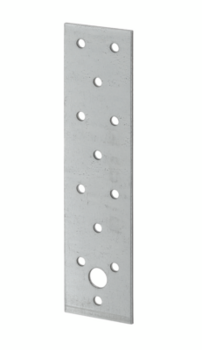

GAH ALBERTS Lochplatte, Stahl
2 Varianten verfügbar
Lochplatte• Mit CE-Kennzeichnung nach DIN EN 14545• Materialstärke 2 mm• Stahl roh• Oberfläche sendzimirverzinkt
Lamello Bodenblech Tanga Delta 45° 2mm rostfrei
Lamello Bodenblech für Tanga Delta 45°Das Lamello Bodenblech ist ein wichtiges Ersatzteil für die Tanga Delta Maschine. Es ist aus rostfreiem Material gefertigt und hat eine Dicke von 2 mm.Speziell entwickelt für die Lamello Tanga Delta 45°Hergestellt aus rostfreiem Material für LanglebigkeitPräzise gefertigt mit einer Dicke von 2 mmEinfache Montage als ErsatzteilOptimiert für präzise HolzbearbeitungDieses Bodenblech ist unerlässlich für die Funktion und Präzision der Tanga Delta Maschine. Es sorgt für eine stabile Auflage und unterstützt die exakte Bearbeitung von Holzwerkstoffen. Die rostfreie Ausführung garantiert eine lange Lebensdauer auch unter anspruchsvollen Bedingungen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de
Lamello C10 Kunststofflamellen transparent 300 Stück
Lamello C10 KunststofflamellenDie Lamello C10 Kunststofflamellen sind eine bewährte und transparente Verbindungslösung, ideal für mineralische Verbundwerkstoffe wie Corian oder Varicor. Sie eignen sich hervorragend für den Einsatz im Außen- oder Nassbereich, da sie nicht aufquellen.Transparenter Kunststoff verhindert Durchscheinen bei dünnen oder hellen MaterialienKein Aufquellen, daher ideal für Außen- und Nassbereich-AnwendungenPerfekte Passgenauigkeit durch präzise Verbindungselemente und 4mm NutVielseitig einsetzbar für Gehrungen von 22.5-180° sowie Flächen-, Eck- und MittelwandverbindungenGroße Schiebetoleranz ermöglicht exakte bündige Ausrichtung von WerkstückenDie Lamellen C10 sind mit den Größen der originalen Holzlamelle (10 und 20) kompatibel und können mit jeder Lamello-Nutfräse gefräst werden. Stumpfe Verbindungen sind ab einer Materialstärke von 11 mm (C10) und Gehrungsverbindungen ab 10 mm (C10) möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de
SST Gerberverbinder GERW320
Simpson Gerberverbinder GERW320Der Gerberverbinder GERW320 von Simpson Strong-Tie ist eine hochleistungsfähige Verbindungslösung für Holzkonstruktionen. Er gewährleistet eine sichere und stabile Verbindung von Holzbalken und erfüllt die strengen Anforderungen der ETA-07/0053 Zulassung.Hochfeste Verbindung für HolzkonstruktionenKonform mit ETA-07/0053 ZulassungGeeignet für CNA Kammnägel Ø 4 mm und CSA Schrauben Ø 5 mmPräzise Lochung mit Ø 5 mm für einfache MontageOptimale Stabilität und Langlebigkeit durch hochwertige MaterialienDieser Gerberverbinder ist speziell für tragende Holzverbindungen konzipiert und bietet eine zuverlässige Lösung für anspruchsvolle Bauprojekte. Die Abmessungen von 320 mm Länge und 180 mm Breite (A x B) sowie eine Materialstärke von 2,0 mm (T) gewährleisten eine hohe Belastbarkeit. Die Verpackungseinheit beträgt 8 Stück. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: eLC Logistik-Center Straße: EDE Platz 1 Stadt: Wuppertal Zip: 42389 Telefon: +492026096333 E-Mail: service@ede.de
Verbindungsbleche für flexible Holzverbindungen
Lochbleche und Flachverbinder sind die Allzweckhelfer im Holzbau. Sie verbinden Balken in einer Ebene, verstärken Stöße, sichern Knotenpunkte und lassen sich auf der Baustelle zuschneiden. In dieser Kategorie finden Sie Verbindungsbleche von Simpson Strong-Tie und Vormann.
Die Bleche
Lochbleche NP
Die NP-Lochbleche werden aus sendzimirverzinktem Blech in den Dicken 1,5, 2,0, 2,5 und 3,0 mm gefertigt. Der Lochdurchmesser beträgt 5 mm. Die NP15 mit 1,5 mm und NP20 mit 2 mm gibt es in vielen Standardgrößen, von 60 x 200 mm bis 240 x 1.200 mm. Die langen Bleche mit 1.200 mm werden bei Bedarf passend geschnitten.
Zug- und Scherplatten
Die Zug- und Scherplatten NPB, etwa 60 x 400 x 2 mm oder 100 x 540 x 3 mm, übertragen Zugkräfte zwischen Holzbauteilen, zum Beispiel an Stößen von Gurten oder als Zuganschluss.
Flachverbinder FLV

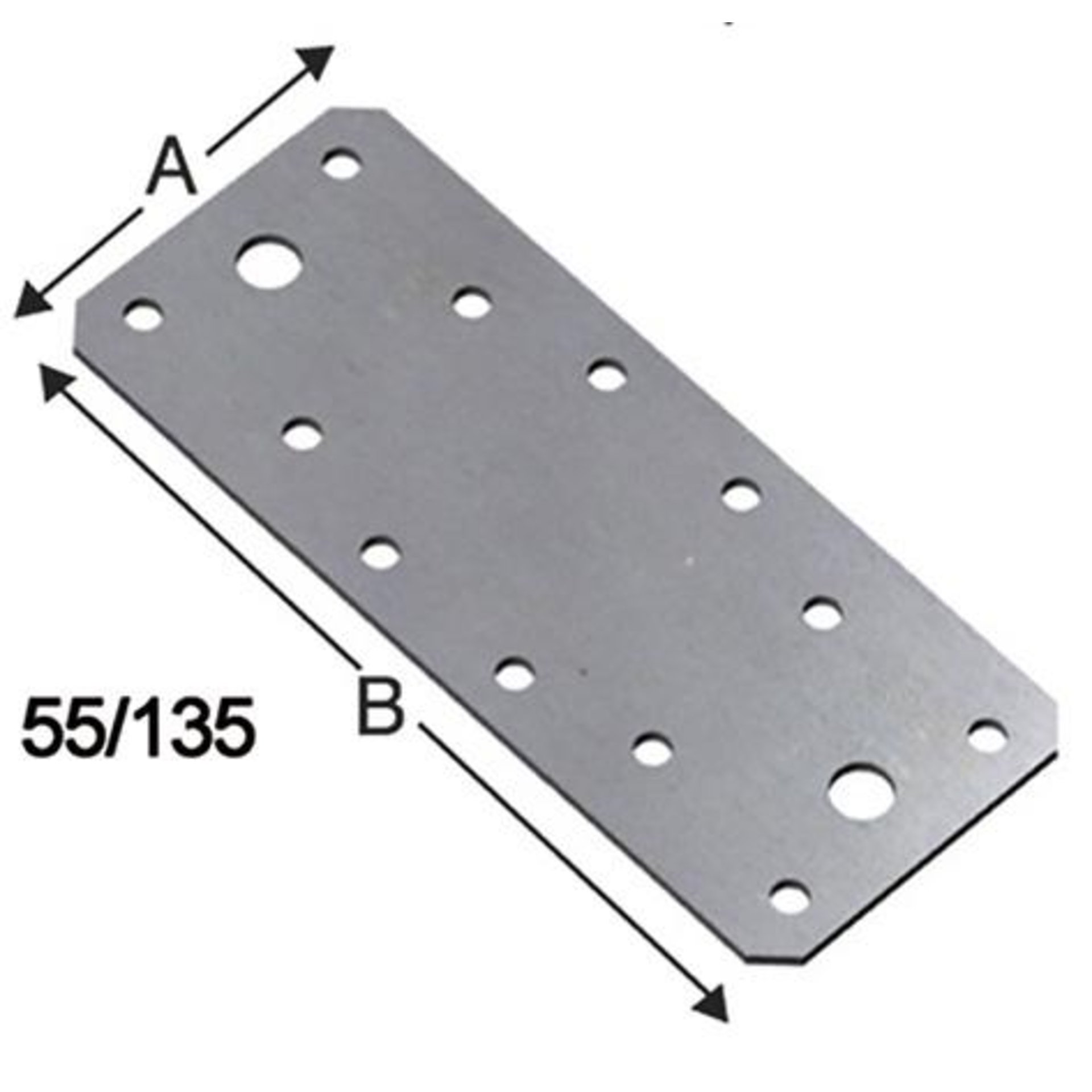

Der Flachverbinder FLV, etwa FLV 55/135, ist ein kleines, festes Blech für einfache Verbindungen.
Verarbeitung
Nageln
Lochbleche werden mit Kammnägeln oder Schrauben mit 4 oder 5 mm Durchmesser befestigt. Die Anzahl der Nägel bestimmt die übertragbare Kraft. Halten Sie Mindestabstände zu Holzrand und Hirnholz ein, sonst kann das Holz spalten.
Zuschneiden
Die Bleche lassen sich mit Blechschere oder Winkelschleifer kürzen. Schneiden Sie möglichst zwischen den Lochreihen und entgraten Sie die Kanten.
Korrosionsschutz
Sendzimirverzinkte Bleche sind für Innenräume und überdachte Bereiche gedacht. Im freien Außenbereich sind höherwertige Beschichtungen oder Edelstahl sinnvoll. Schnittkanten sind ungeschützt.
Einsatzbereiche
Typische Anwendungen sind Stöße von Kanthölzern, die Verstärkung von Knotenpunkten in Fachwerken, das Sichern von Sparren und Pfetten und Reparaturen an bestehenden Holzkonstruktionen. Auch im Möbel- und Innenausbau werden kleine Lochbleche verwendet.
Lochblech oder Flachverbinder?
Lange Lochbleche passen sich jeder Situation an und werden auf die nötige Länge gekürzt. Flachverbinder sind fertig konfektioniert, schneller montiert und für wiederkehrende, kleine Anschlüsse gedacht. Zug- und Scherplatten sind dicker und für definierte Zuganschlüsse ausgelegt.
Häufige Fragen zu Verbindungsblechen
NP15 oder NP20?
Das dickere NP20 trägt mehr und ist steifer. NP15 genügt für leichte Verbindungen.
Wo finde ich Winkel?
Winkelverbinder stehen unter Winkelverbinder.
