Pfostenträger, Stützenfüße und Einschlagbodenhülsen
Pfostenträger Typ PT 150 m. Schrauben u. Dichtung Höhenverstell. 160-240mm VE 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: W.H. Holzbaulösungen e.K. Straße: Hollerweg 8 Stadt: Ehekirchen Zip: 86676 Telefon: +49 8435 627 E-Mail: arnold.wittig@t-online.de
SST Stützenfüße Vario PVDB120G
2 Varianten verfügbar
Die höhen- und seitenverstellbaren PVDB Stützenfüße können für alle Holzbreiten zwischen 80-120/ 120-160 mm verwendet werden. Die PVDB werden auf Beton aufgedübelt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Stützenfuß Typ U 101x60x100 mm Dolle 200mm
Pfostenträger, feuerverzinkt
• Bewährte Import-Qualität
• Mit geriffelter Steindolle
• Je Seite 3 Löcher: Ø 10,5 mm
Palettenmenge: 500 Stück.
Hersteller: Hanseatischer Drahthandel GmbH, Benzstraße 20, 21423 Winsen (Luhe), DE, +4940731180, info@hadra.de
SST Pfostenhalter PT30G SST Strong-Tie
Simpson Pfostenhalter PT30GDer Simpson Strong-Tie Pfostenhalter PT30G ist eine robuste und vielseitige Lösung für den Haus- und Gartenbereich. Er eignet sich zur Befestigung auf Beton, Stahl oder Holz und zur Aufnahme von Holz- oder Holzwerkstoff-Bauteilen.Für Stützenquerschnitte ab 80x80 mmSchneller Einbau durch Einsetzen in eine Ø24 mm BohrungHöhenverstellbar für flexible AnpassungMaterial: Stahlqualität S 235 JR gemäß DIN EN 10025Korrosionsschutz: Rundumfeuerverzinkt gemäß DIN EN 1461Der PT30G zeichnet sich durch seinen schnellen Einbau und die Höhenverstellbarkeit aus. Er ist ideal für den Einsatz im Außenbereich dank der feuerverzinkten Stahlqualität und erfüllt die Nutzungsklasse 3.
Pfostenträger PTP easy System 10930/10931, Verstellbar 110-200mm, zinip, VE 4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Pitzl Metallbau GmbH & Co.KG Straße: Siemensstraße 26 Stadt: Essenbach Altheim Zip: 84051 Telefon: +49 8703 93460 E-Mail: info@pitzl-connectors.com

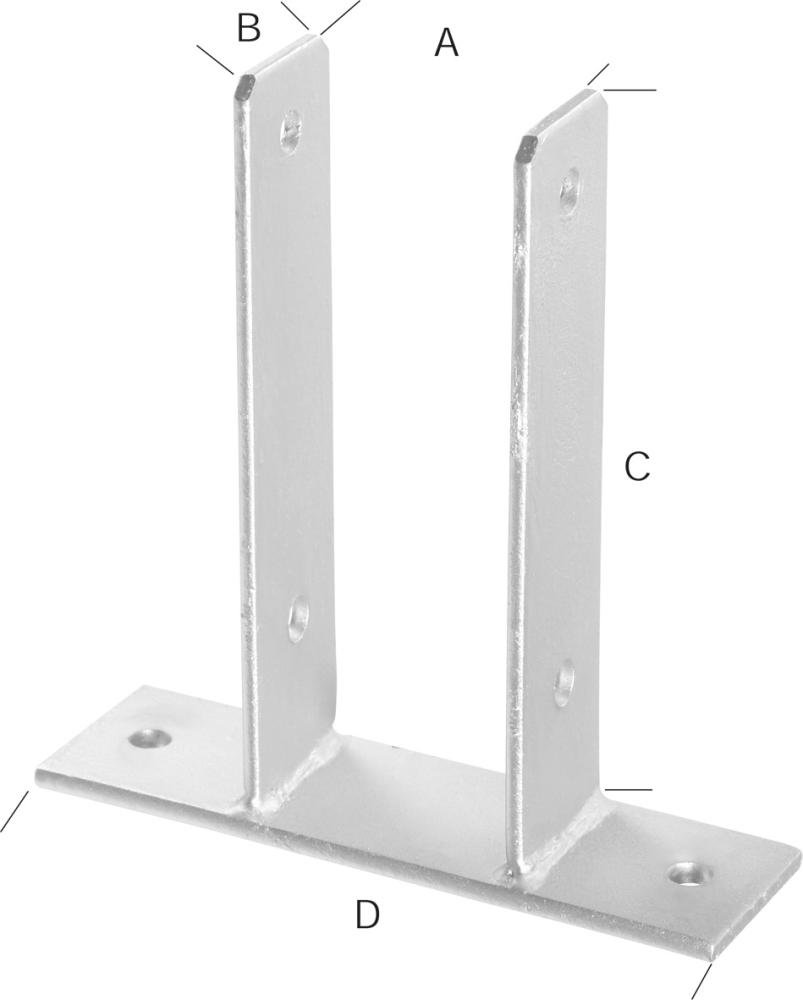

HB-Pfostenträger tzn 101 CE
HB-Pfostenträger zum Aufdübeln, feuerverzinkt
• Bewährte Import-Qualität
• Je 1 Loch pro Seite, Loch-Ø 11,0 mm
Palettenmenge: 500 Stück.
Hersteller: Hanseatischer Drahthandel GmbH, Benzstraße 20, 21423 Winsen (Luhe), DE, +4940731180, info@hadra.de

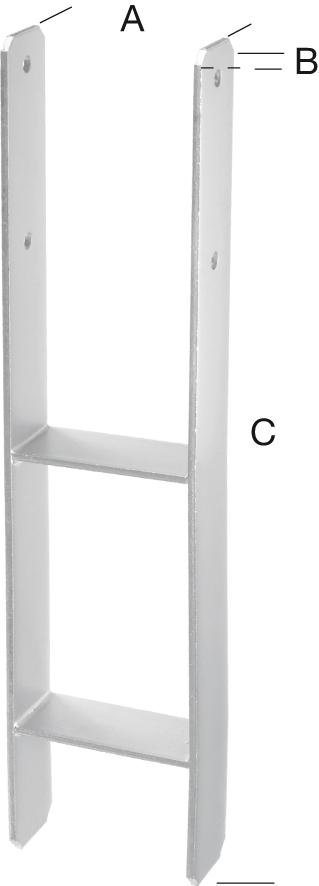

H-Pfostenträger tzn 81 Stärke 5,0mm CE
H-Pfostenträger zum Einbetonieren, feuerverzinkt, Materialstärke 5 mm
• Bewährte Import-Qualität
• Je Seite mit 2 Löchern, Loch-Ø 12,5 mm
• Pfosteneinlass: 300 mm
Palettenmenge: 200 Stück.
Hersteller: Hanseatischer Drahthandel GmbH, Benzstraße 20, 21423 Winsen (Luhe), DE, +4940731180, info@hadra.de
HB-Pfostenträger tzn 91 CE
HB-Pfostenträger zum Aufdübeln, feuerverzinkt
• Bewährte Import-Qualität
• Je 1 Loch pro Seite, Loch-Ø 11,0 mm
Palettenmenge: 500 Stück.
Hersteller: Hanseatischer Drahthandel GmbH, Benzstraße 20, 21423 Winsen (Luhe), DE, +4940731180, info@hadra.de
Sale
SST Pfostenhalter PPU80/60G (1)
8 Varianten verfügbar
Die PPU und PDL Stützenfüße werden direkt im Beton eingesetzt und können Druckkräfte aufnehmen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Pfostenträger Typ PT 300 m. Schrauben u. Dichtung Höhenverstell. 320-370mm VE 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: W.H. Holzbaulösungen e.K. Straße: Hollerweg 8 Stadt: Ehekirchen Zip: 86676 Telefon: +49 8435 627 E-Mail: arnold.wittig@t-online.de
Pfostenträger Typ PT 250 m. Schrauben u. Dichtung Höhenverstell. 240-320mm VE 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: W.H. Holzbaulösungen e.K. Straße: Hollerweg 8 Stadt: Ehekirchen Zip: 86676 Telefon: +49 8435 627 E-Mail: arnold.wittig@t-online.de
SST Stützenfuß PB3B
Simpson Stützenfuß PB3BDer PB3B Stützenfuß von Simpson Strong-Tie ermöglicht die Herstellung von Anschlüssen, bei denen eine Pflasterschicht den Abstand zwischen Beton und der Unterkante der Stütze reduziert, während der empfohlene lichte Abstand von 300 mm eingehalten wird.Ideal für Holzstützen im Außenbereich, ermöglicht Pflasteraufbauten bis 190 mm über Beton.Hergestellt aus Stahlqualität S 235 JR gemäß DIN EN 10025 mit Korrosionsschutz durch Rundum-Feuerverzinkung nach DIN EN 1461.Montage an der Stütze durch Schrägverschraubung ohne Sonderwerkzeuge möglich.Erfüllt die Anforderungen an den baulichen Holzschutz gemäß DIN 68800 und den Fachregeln des Zimmererhandwerks.Verfügt über eine ETA-07/0285 Zulassung und ist für die Nutzungsklasse 3 geeignet.Der Stützenfuß ist für die Anwendung auf Beton als Auflager und für aufzulagernde Bauteile aus Holz oder Holzwerkstoffen konzipiert. Er sichert den konstruktiven Holzschutz durch die Einhaltung des Mindestabstands von 300 mm zwischen Bodenoberfläche und Holzstützunterkante.
SST Stützenfüße Vario PVDB80G
2 Varianten verfügbar
Die höhen- und seitenverstellbaren PVDB Stützenfüße können für alle Holzbreiten zwischen 80-120/ 120-160 mm verwendet werden. Die PVDB werden auf Beton aufgedübelt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Sale
Simpson Pfostenhalter PPU120/60G-B
8 Varianten verfügbar
Die PPU und PDL Stützenfüße werden direkt im Beton eingesetzt und können Druckkräfte aufnehmen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Pfostenträger Typ PT B 450 m. Schraube u. Dichtung Höhenverstell. 460-530mm VE 5
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: W.H. Holzbaulösungen e.K. Straße: Hollerweg 8 Stadt: Ehekirchen Zip: 86676 Telefon: +49 8435 627 E-Mail: arnold.wittig@t-online.de
Einschlagbodenhülse,fvz. 34X 500 mm
2 Varianten verfügbar
Einschlagbodenhülse, feuerverzinkt• Für Stahlrohr-Zaunpfosten
SST Pfostenhalter PU120
5 Varianten verfügbar
Die PU Pfostenhalter werden direkt auf dem Untergrund aufgestellt und mittels Ankerbolzen befestigt, ein Abstandshalter zum Hirnholz der Stütze ist integriert. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com
Pfostenträger PTP easy System 10930/10931, Verstellbar 170-285mm, zinip, VE 4
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Pitzl Metallbau GmbH & Co.KG Straße: Siemensstraße 26 Stadt: Essenbach Altheim Zip: 84051 Telefon: +49 8703 93460 E-Mail: info@pitzl-connectors.com

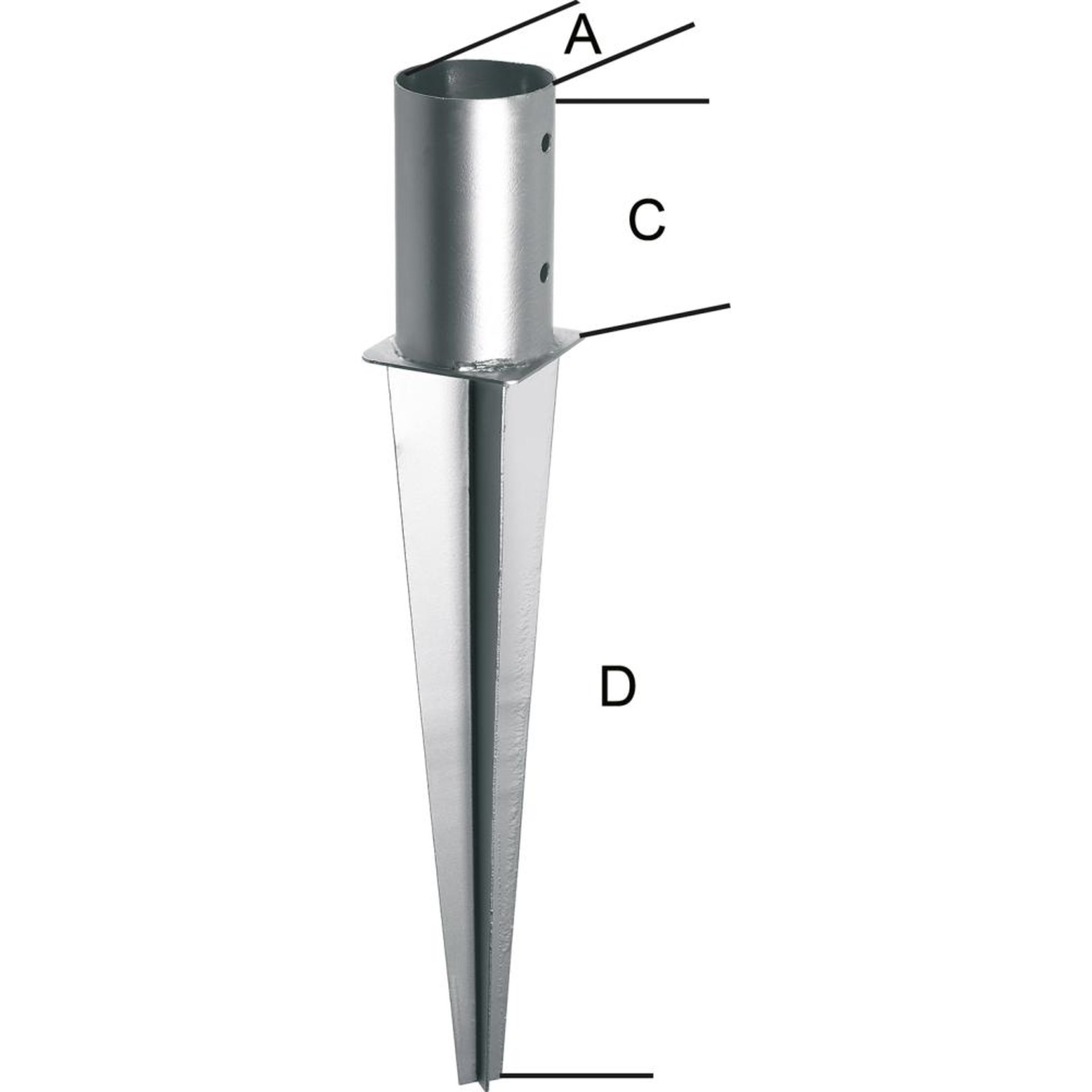

Einschlagbodenhülse tzn 81 f. Rundholz
Einschlag-Bodenhülse für Rundholz, feuerverzinkt • Mit 2 Löchern, Loch-Ø 10,5 mm • Materialstärke: 2,0–2,3 mm Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
SST Stützenfuß PGS24/280
4 Varianten verfügbar
Die PGS Stützenfüße sind zur Aufnahme von vertikalen und horizontalen Lasten ausgelegt. Die Anbindung an die Stütze erfolgt durch eine Bohrung Ø 24 mm. Die PGS werden mit Ankerbolzen am Betonfundament angeschlossen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Simpson Strong-TIE GmbH Hersteller:
Simpson Strong-TIE GmbH
Hubert-Vergölst-Straße 6-14
61231 Bad Nauheim
DE
Kontakt für Produktsicherheitsanfragen:
Telefon: +49 6032 8680-0
E-Mail: info@strongtie.de
www.strongtie.com

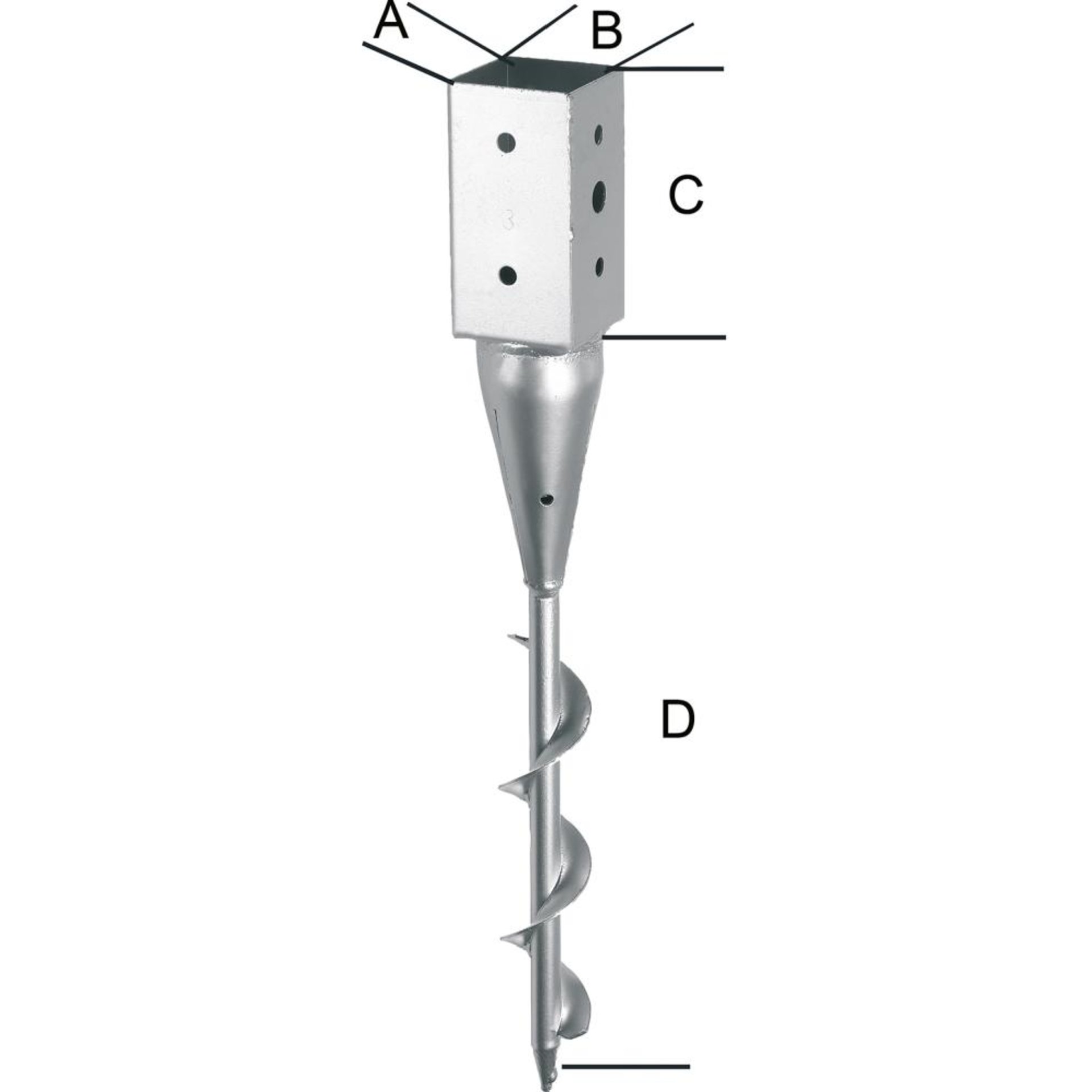

Einschraubbodenhülse tzn 71x600/650 mm
Einschraub-Bodenhülse, feuerverzinkt Palettenmenge: 150 Stück. Hersteller: Einkaufsbüro Deutscher Eisenhändler GmbH, EDE Platz 1, 42389 Wuppertal, DE, +4920260960, webkontakt@ede.de
Pfostenträger: Holzpfosten sicher und trocken aufstellen
Holzpfosten für Carports, Pergolen, Zäune und Terrassendächer dürfen nicht direkt auf dem Boden stehen. Stehendes Wasser würde das Hirnholz schnell schädigen. Pfostenträger halten den Pfosten auf Abstand, übertragen die Last in das Fundament und sichern ihn gegen Abheben. In dieser Kategorie finden Sie Pfostenträger, Stützenfüße und Bodenhülsen von Simpson Strong-Tie, Pitzl, Alberts und weiteren Herstellern.
Die Bauarten
Höhenverstellbare Stützenfüße
Die Simpson Stützenfüße Vario PVDB sind höhen- und seitenverstellbar und passen für Holzbreiten von 80 bis 120 bzw. 120 bis 160 mm. Sie werden auf Beton aufgedübelt. Die Pfostenträger PT 150 bis PT B 450 sind mit Schrauben und Dichtung ausgestattet und lassen sich zum Beispiel von 160 bis 240 mm oder 460 bis 530 mm in der Höhe verstellen. Das System PTP easy deckt 110 bis 285 mm ab.
Pfostenhalter und Stützenfüße
Die Pfostenhalter PU und PPU von Simpson nehmen den Pfosten seitlich auf, ebenso die Stützenfüße PGS24 und PB3B. Der Stützenfuß Typ U mit 200-mm-Dolle wird in das Fundament einbetoniert.
H-Anker und HB-Pfostenträger
H-Pfostenträger, zum Beispiel mit 81 mm Weite und 5 mm Stärke, und HB-Pfostenträger zum Aufdübeln sind feuerverzinkt und CE-gekennzeichnet. Der Pfosten wird zwischen die Schenkel gesetzt und verschraubt.
Bodenhülsen
Einschlagbodenhülsen werden ohne Fundament in den Boden getrieben, zum Beispiel für Zaunpfosten mit 34 mm oder für Rundholz. Die Einschraubbodenhülse wird eingedreht.
Auswahl und Montage
Welche Lösung für welchen Zweck?
Für Carports und Überdachungen sind einbetonierte oder aufgedübelte Pfostenträger üblich. Bodenhülsen eignen sich für leichte Zäune, Sichtschutz und Schilder. Höhenverstellbare Modelle gleichen Unebenheiten aus und erleichtern das Ausrichten.
Abstand zum Boden
Ein Abstand von einigen Zentimetern zwischen Pfosten und Boden lässt Wasser abfließen und das Holz trocknen.
Korrosionsschutz
Pfostenträger stehen im Freien und oft im Spritzwasser. Viele Ausführungen sind deshalb feuerverzinkt. Verwenden Sie Schrauben mit gleichwertigem Schutz.
Häufige Fragen zu Pfostenträgern
Aufdübeln oder einbetonieren?
Aufdübeln geht auf vorhandenen Beton, einbetonieren ist bei neuen Fundamenten üblich. Passende Anker finden Sie unter Schwerlastanker.
Wo finde ich Balkenschuhe?
Diese stehen unter Balkenschuhe.
