Klappenbeschläge für Oberschränke, Sekretäre und Truhen
Hettich Klappenhalter Klassik D mit Lager L
6 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Klappengewicht inkl. Griff max. 4 kg pro Beschlag• Hochwertiges und wartungsfreies Bremssystem mit Feineinstellung• Ausführung links (durch Umstellen des Fußes auch rechts einsetzbar)• Einseitig oder beidseitig einsetzbar• Klappe muss unten mit Klappenscharnieren Markant 11 angeschlagen werden, bitte separat bestellen• Stahl vernickelt / Zinkdruckguss vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Hochklapp-Beschlag Lift
3 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Rationelle Montage durch Lochreihenbefestigung im System 32• Klappenmaße: Höhe 200 - 500 mm, Breite 300 - 1000 mm• Stahl vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenhalter Klassik D mit Lager LS
4 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Klappengewicht inkl. Griff max. 4 kg pro Beschlag• Rationelle Montage durch Lochreihenbefestigung im System 32• Hochwertiges und wartungsfreies Bremssystem mit Feineinstellung• Ausführung links (durch Umstellen des Fußes auch rechts einsetzbar)• Einseitig oder beidseitig einsetzbar• Klappe muss unten mit Klappenscharnieren Markant 11 angeschlagen werden, bitte separat bestellen• Stahl vernickelt / Zinkdruckguss vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenstütze Lift Basic Klappengewicht 3,2 kg
• Für Holzfronten oder Holzrahmenfronten • Klappengewicht inkl. Griff max. 3,2 kg (bei Einsatz von 2 Beschlägen) • Klappenmaße: Höhe max. 400 mm, Breite max. 600 mm • Einseitig oder beidseitig einsetzbar • Rechts oder links einsetzbar • Federkraft 80 N • Klappe muss oben mit Topfscharnieren angeschlagen werden, bitte separat bestellen • Stahl Silber Optik / Kunststoff grau Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenhalter mit Seilzug Lift Mini
6 Varianten verfügbar
• Für Holzfronten oder Rahmenfronten aus Holz • Öffnungs- und Schließdämpfung• Klappengewicht inkl. Griff max. 1,4 - 14,5 kg• Klappenmaße: Höhe 200 - 480 mm• Zum Aufschrauben auf die Korpusseite, rechts / links verwendbar• Horizontal und vertikal einsetzbar für besonders geringen Platzbedarf• Klappenbeschlag Kunststoff grau• Frontbefestigung Zinkdruckguss vernickelt• Abdeckkappe, bitte separat bestellen• Klappe muss unten mit Topfscharnieren oder Klappenscharnieren angeschlagen werden, bitte separat bestellenSet besteht aus:• 1 Stück Klappenbeschlag• 1 Stück Frontbefestigung für Holzfronten• Befestigungsmaterial (Euroschrauben für Klappenbeschlag und Frontbefestigung) Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Abdeckkappe LiftMini
4 Varianten verfügbar
Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenhalter Klassik D mit Magnet-Zuhaltung
8 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Klappengewicht inkl. Griff max. 4 kg pro Beschlag• Rationelle Montage durch Lochreihenbefestigung im System 32• Hochwertiges und wartungsfreies Bremssystem mit Feineinstellung• Magneteinsatz 4 mm verstellbar, inkl. Gegenplatte• Einseitig oder beidseitig einsetzbar• Klappe muss unten mit Klappenscharnieren Markant 11 angeschlagen werden, bitte separat bestellen• Stahl vernickelt / Zinkdruckguss vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sugatsune CSD-10-TV-H-BL Soft-down-Klappenbeschlag, kompakt
6 Varianten verfügbar
Soft-Down-Klappenbeschlag für nach unten öffnende Klappen. Funktioniert gut mit kurzen Klappentüren. Einfache Montage durch Ausrichtung des Beschlags an der Innenseite der Schrankkante. (Für einachsige Scharniere und Klappenscharniere) Die Schablone erleichtert die Montage der Montageplatte. Beim Schließen der Klappe leistet die Klappe keinen Widerstand und verfügt außerdem über eine Öffnungsunterstützung für einfaches Anheben und Greifen (nur Typ M und H) Einseitig. Unten im Schrankinneren platziert, reduziert den Totraum erheblich. Bei Verwendung der Abdeckung haben sowohl das Gehäuse als auch die Montageplatte die gleiche Farbe. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
SET GASDRUCKFEDER LIFT ADVANCED 150N
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Hochklapp-Beschlag Lift Junior
2 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Klappenmaße: Höhe 200 - 500 mm, Breite 300 - 1000 mm• Stahl vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sugatsune SDS-100, SDC-C100 Soft-down-Klappenbeschlag, ohne Zuhaltung
8 Varianten verfügbar
Für nach unten öffnende Klappentüren. Eingebauter Dämpfer bewirkt ein sanftes Öffnen der Klappe in der Nähe des vollen Öffnungsradius. Beidseitig. SDS-C100 hat eine eingebaute Sperre, um die Tür in einer geschlossenen Position zu halten. SDS-100 hat keine Sperre und muss separat montiert werden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
Sugatsune HDSN-30 Schwerlast Soft-down Klappenbeschlag
8 Varianten verfügbar
Für nach oben öffnende Türen. Hält die Tür in der geschlossenen Position und verhindert ein Zuschlagen. Hält die Tür in der Klappe in der geschlossen und geöffneten Stellung. Effiziente Raumnutzung: Es bleibt genug Platz für die Montage von Einlegeböden. Rastende Montage auf Montageplatte. Optionale Montageplatte für den Einbau in Aluminiumrahmen (separat erhältlich). Verwendbar mit einachsigen Scharnieren, wie Topf- und Klavierbandscharnieren sowie Scharnierbändern. Paarweise verwenden. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
Sugatsune LAD-ST-M Lift-assist Dämpfer, mit Stopper, Zink-Chromat/Nickel-Chrom/Nickel
Ideal für Tresenklappen in Bars, Restaurants und Rezeptionen. Sanfte Schließbewegung zum Bewegungsende verhindert ein Zuschlagen der Klappe. Die Dämpferfunktion funktioniert auch dann, wenn die Klappe nur leicht geöffnet wird. Hebeunterstützter Mechanismus für ein leichtes Öffnen. Stoppt die Klappe mit einem Anschlag bei einem Öffnungswinkel von 95°. Geeignet für Klappendicken von 15 - 40 mm. Kann ohne zusätzliche Bearbeitung an bereits installierten Tresen angebracht werden. Die Einbaulage kann mittels der mitgelieferten Schablone einfach bestimmt werden.
Hettich Einschwenk-Beschlag Lift Up
2 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Klappengewicht inkl. Griff max. 8 kg• Die einliegende Klappe ist einfach montierbar und verschwindet beim Öffnen nahezu komplett im Schrank• Der Griff muss in der Mitte der Klappenfront montiert sein• Höhenverstellung ± 1,25 mm• Klappenmaße: Höhe 145 - 400 mm, Breite max. 1200 mm• Kunststoff grauSet besteht aus:• 2 Stück Führungsprofile inklusive Zubehör• 2 Stück Scharniere inklusive Zubehör Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenbeschlag Schwenkfix 95 Grad Stahl chromatiert
• Für Truhen oder Eckbänke • Öffnungswinkel 95° • Der Beschlag schwenkt so weit auf, dass die Klappe in geöffnetem Zustand stehen bleibt • Polsterungen bis 50 mm Dicke sind möglich • Schlüssellöcher im Anschlagwinkel erleichtern das Einhängen und Ausrichten der Klappe bei der Montage • Nur als Garnitur lieferbar, bestehend aus einem linken und einem rechten Beschlag • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Klappenhalter KH
2 Varianten verfügbar
• Für Holzfronten oder Holzrahmenfronten• Einseitig oder beidseitig einsetzbar• Rechts oder links einsetzbar• Klappe muss unten mit Klappenscharnieren angeschlagen werden, bitte separat bestellen• Stahl vernickelt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sugatsune IF-360SL Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Sugatsune HDS-10 Schwerlast Soft-down Klappenbeschlag
12 Varianten verfügbar
Für nach unten öffnende Türen Verwendbar mit Topf- und Klavierbandscharnieren sowie Scharnierbändern Hält die Tür in der geschlossenen Position Paarweise zu verwenden Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
Sugatsune IF-360SR Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Sugatsune IF-H360W Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Sugatsune IF-H360SR Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Sugatsune IF-360W Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Sugatsune IF-H360SL Einschwenkbeschlag, mit Soft-Close
Für nach oben öffnende Türen. Eingebauter Dämpfer sorgt für sanftes Schließen in der Nähe des Schließradius und verhindert ein Zuschlagen. Klapptür zieht sich in den Schrank zurück, so dass andere Schränke darauf montiert werden können. Prüfung für 30.000 Öffnen-/Schließvorgänge erfolgreich durchgeführt. Produktvideo Produktvideo
Klappenbeschläge im Überblick
Klappenbeschläge bewegen und halten Klappen an Möbeln, ob sie nach oben, nach unten oder in den Schrank hinein öffnen. Sie sorgen dafür, dass eine Klappe sicher offen steht, sich sanft schließt und nicht zuschlägt. Gerade in Küchenoberschränken, Wohnmöbeln, Sekretären und Truhen tragen sie viel zu Komfort und Sicherheit bei, und es gibt für jede Öffnungsart eine eigene Bauform. Diese Kategorie bündelt Hochklappbeschläge, Schwenkbeschläge und Klappenhalter von Hettich und Sugatsune.
Die Unterkategorien

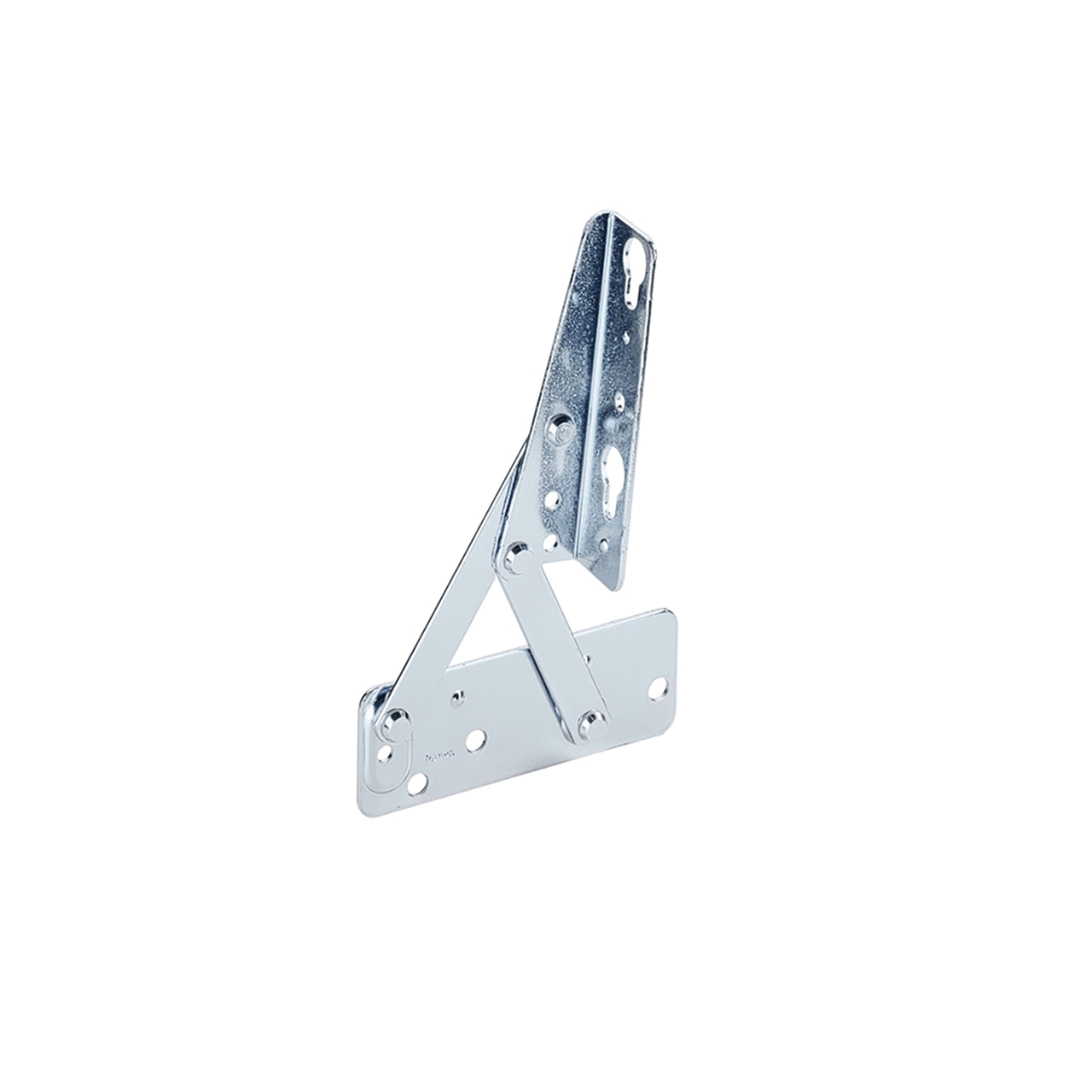

Hochklappbeschläge
Beschläge für Klappen, die nach oben öffnen und offen stehen bleiben, etwa Hettich Lift und Lift junior, finden Sie unter Hochklappbeschläge.

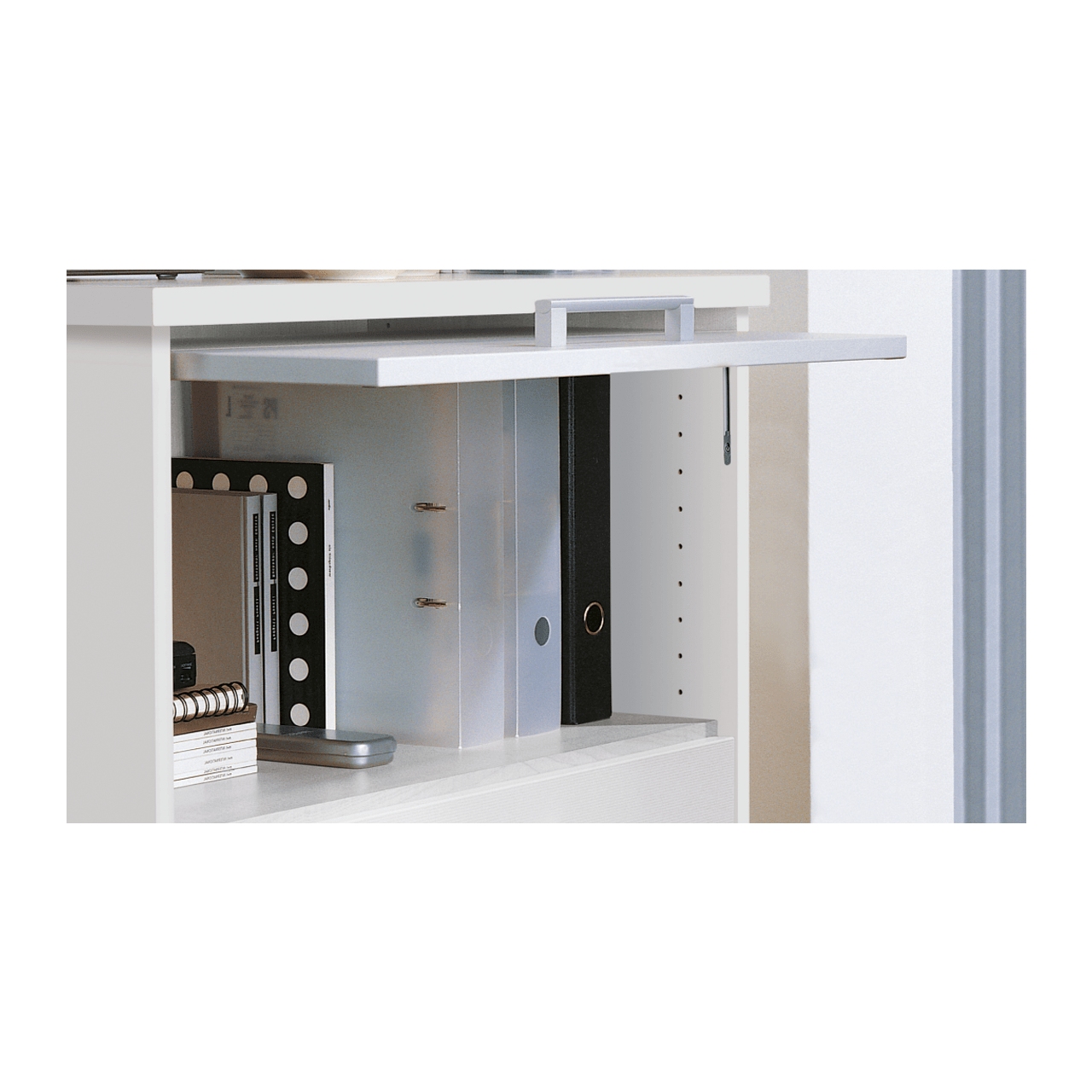

Schwenkbeschläge
Einschwenkbeschläge, die die Klappe in den Korpus ziehen, wie Sugatsune IF-360 und Hettich Lift Up, stehen unter Schwenkbeschläge.

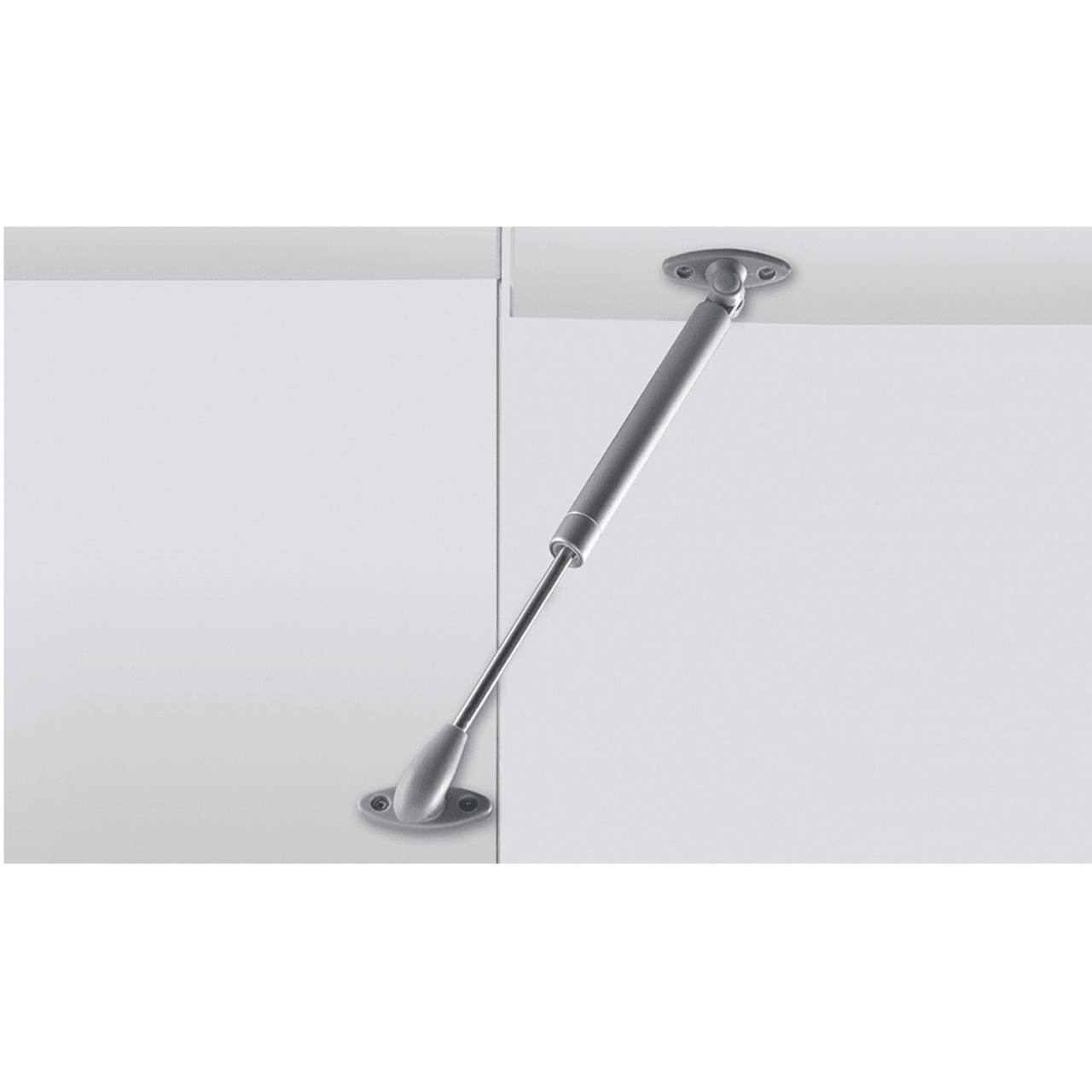

Klappenhalter
Bremsklappenhalter Klassik D, LiftMini mit Seilzug, Klappenstützen und Soft-down-Beschläge von Sugatsune für nach unten öffnende Klappen liegen unter Klappenhalter.
So wählen Sie den passenden Beschlag
Öffnungsrichtung
Nach oben öffnende Klappen sitzen meist an Oberschränken, nach unten öffnende an Sekretären, Barschränken und niedrigen Möbeln. Einschwenkende Klappen sind die Lösung, wenn über dem Schrank weitere Möbel hängen.
Gewicht und Maße
Jeder Beschlag ist für einen Gewichtsbereich und eine Klappen- oder Korpushöhe ausgelegt. Das Gewicht schließt den Griff ein. Die Angaben reichen von 2 kg beim Lift junior bis 8 kg beim Lift Up, bei Sugatsune-Schwerlastbeschlägen auch darüber.
Dämpfung und Bedienung
Moderne Klappenbeschläge haben eine Dämpfung, die das Schließen oder Absenken bremst. Verstellbare Federkräfte lassen sich an die Klappe anpassen, damit sie in jeder Position leicht zu bewegen ist.
Montage
Viele Hettich-Beschläge werden über die Lochreihe im System 32 befestigt. Das vereinfacht die Montage in Korpussen mit gebohrter Lochreihe.
Sicherheit im Alltag
Eine Klappe, die unkontrolliert zufällt, kann Finger einklemmen und Möbel beschädigen. Gebremste und gedämpfte Beschläge verhindern das. Besonders in Haushalten mit Kindern und in Büros mit vielen Nutzern lohnt sich ein Beschlag, der die Klappe in jeder Stellung sicher hält.
Häufige Fragen zu Klappenbeschlägen
Kann ich einen Klappenbeschlag nachrüsten?
In vielen Fällen ja, wenn Korpushöhe, Klappenstärke und Gewicht zum Beschlag passen und genug Platz im Korpus ist. Wer eine Drehtür durch eine Klappe ersetzt, sollte zuerst prüfen, ob die neue Front zur gewählten Beschlagsgröße passt.
Warum fällt meine Klappe zu oder springt auf?
Meist passt die Federkraft nicht zum Gewicht der Klappe, etwa nach dem Wechsel auf schwerere Griffe. Bei verstellbaren Beschlägen hilft das Nachjustieren, sonst ein Beschlag mit anderer Kraftstufe.
Welche Scharniere brauche ich dazu?
Viele Klappenhalter arbeiten mit Topf- oder Klavierbandscharnieren. Diese finden Sie unter Scharniere & Bänder.
