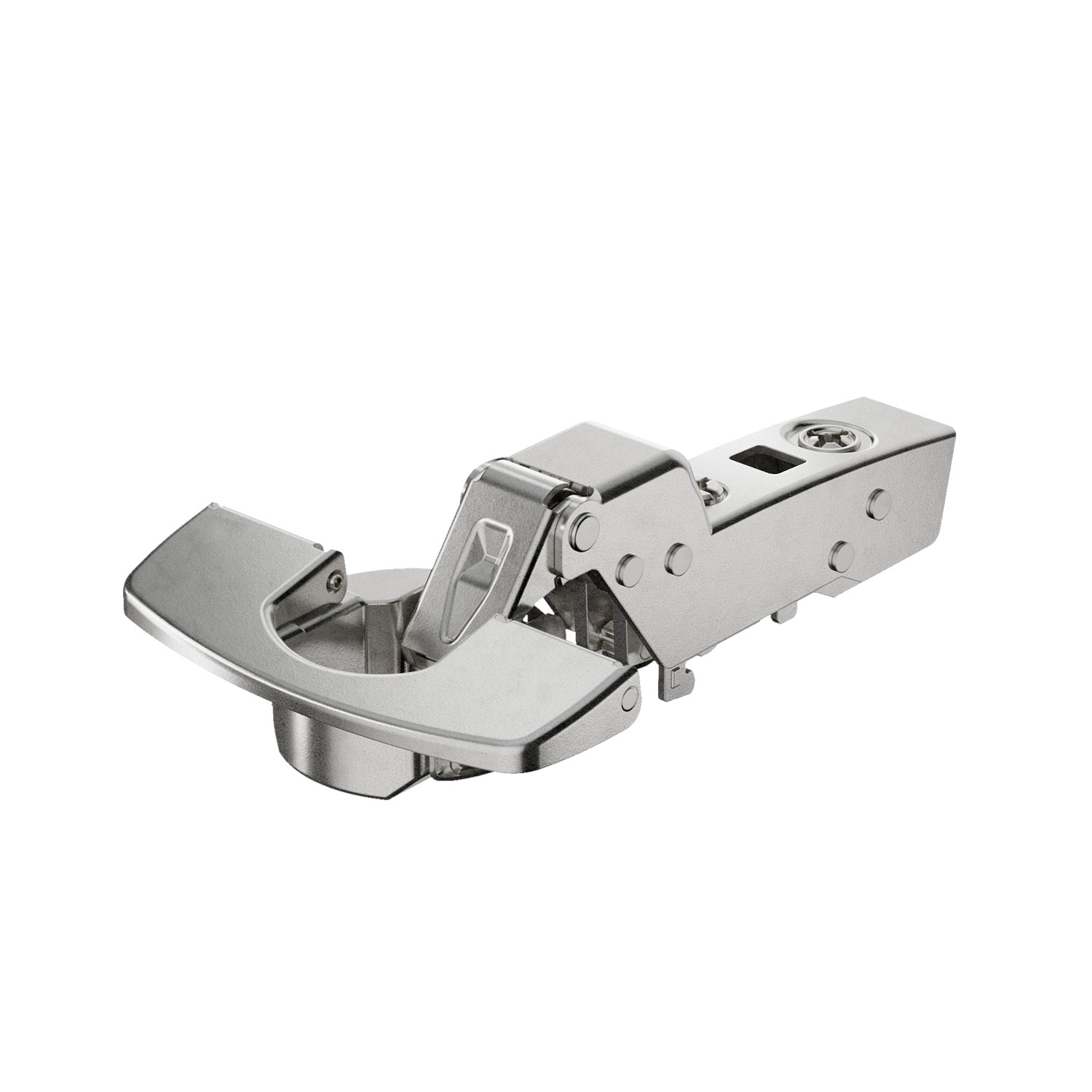

HETTICH Sensys 110°-Scharnier ohne integrierte Dämpfung (Sensys 8645), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)

Stück

Produktnummer: 268743

HETTICH Sensys 110°-Scharnier ohne integrierte Dämpfung (Sensys 8645), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)

EAN-Nr.: 4023149241130

Zur Produktbeschreibung

Preise exkl. MwSt. zzgl. Versandkosten

Variante

Downloads

bk_32.pdf

Artikelseite (PDF)

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Distanz_B-4_8645_DE.pdf

Berechnung Distanz Montageplatte

300201_Montage_Fix_Sensys_DE.pdf

Montage Scharniertopf

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Montage_OEWB_Sensys_DE.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "HETTICH Sensys 110°-Scharnier ohne integrierte Dämpfung (Sensys 8645), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)"

• Sensys 110°-Scharnier
• Ohne Dämpfung, mit Schließautomatik (Sensys 8645)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm

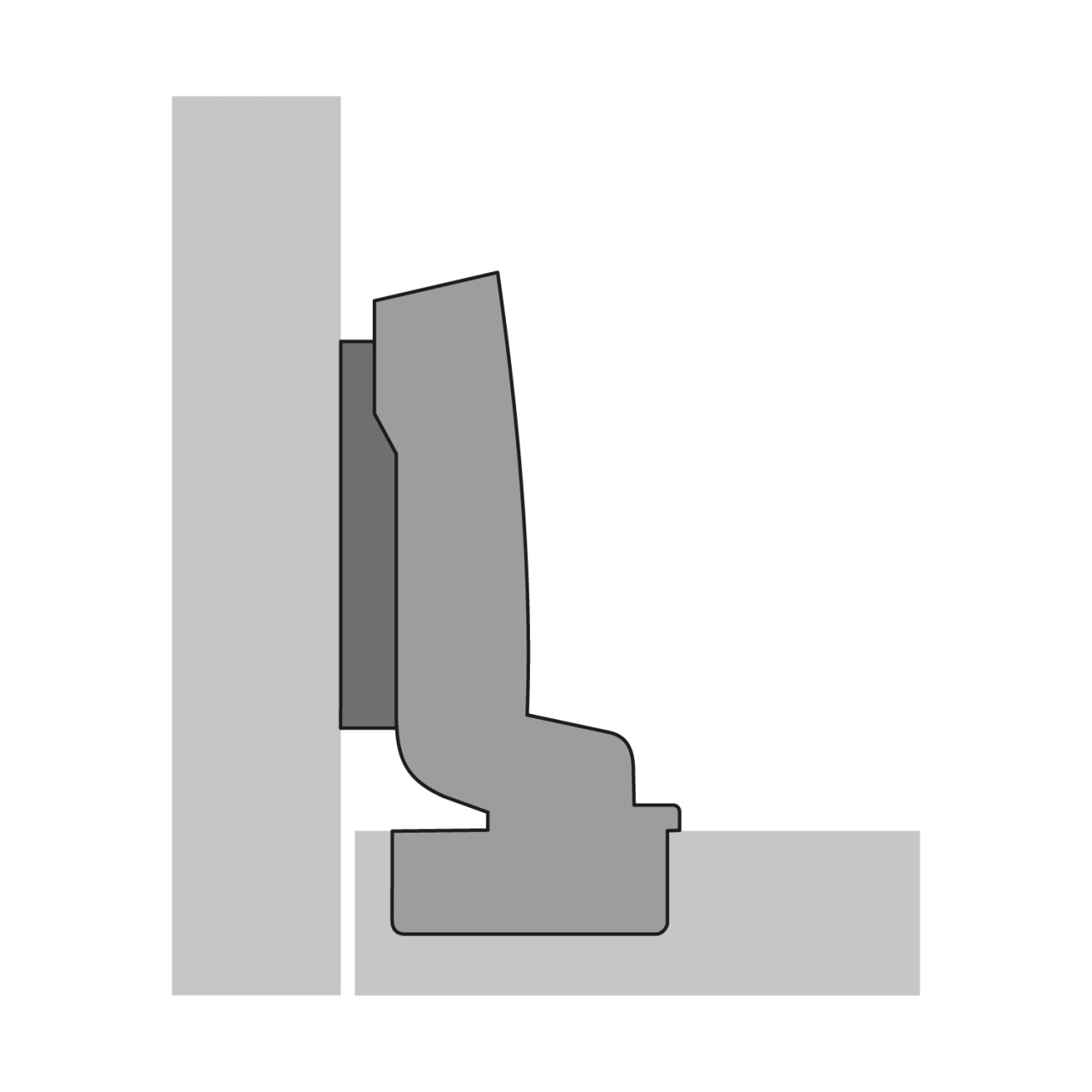

• Anschlagart einliegend (B -4 mm)
• THS - Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Eigenschaften

Befestigungsbohrung:	ø 10 x 6
Bohrbild:	TH 52 x 5,5 mm, TH 52 x 5,5 mm, TS 48 x 6 mm, TS 48 x 6 mm
Anschlagart:	einliegend
Durchmesser der Befestigungsbohrung:	Ø 10 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	ohne integrierte Dämpfung
Max. Türdicke:	24 mm
Min. Türdicke:	15 mm
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Topf-Ausführung:	THS 55
Topfdurchmesser:	35 mm
Türeigenschaft:	Auf Druck öffnend (Push to open), Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung
Zuhaltung:	ja
Basis:	-4 mm
Konstruktion:	90°-Konstruktion
Montageart:	Schnellmontage Fix
Öffnungswinkel:	110 °
Türart:	Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm)
Variante:	HETTICH Sensys 110°-Scharnier ohne integrierte Dämpfung (Sensys 8645), vernickelt, einliegend, Öffnungswinkel 110°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
EAN:	4023149241130
Bestellnummer:	9073646
