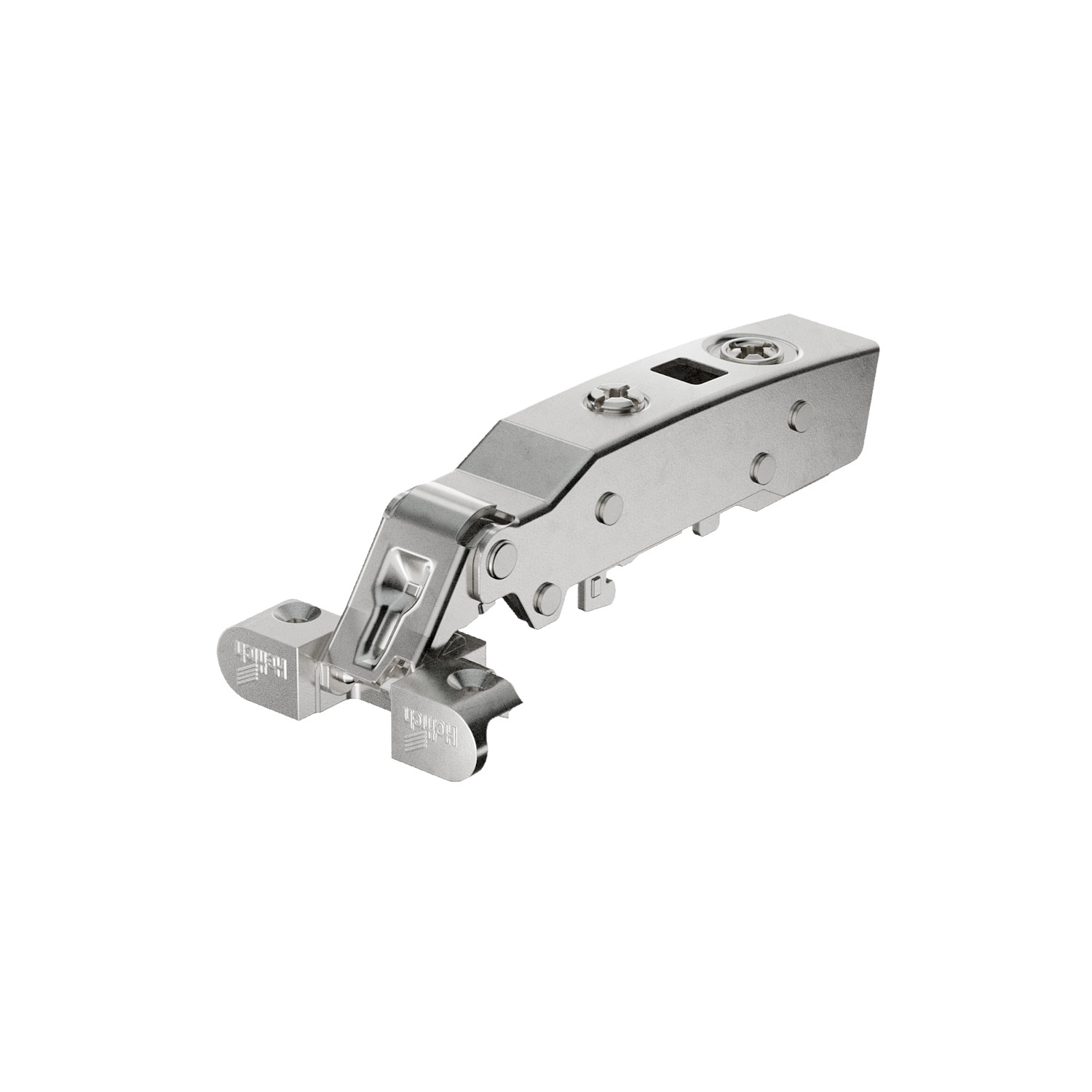

Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i verni. halb vorl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt vorl. 110° TH52
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt halb vorl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt, einl. 110°THS55FIX
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier mit Dämpfung 8645i vernickelt, einl. 110° TH54
14 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildMontage ScharniertopfArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com

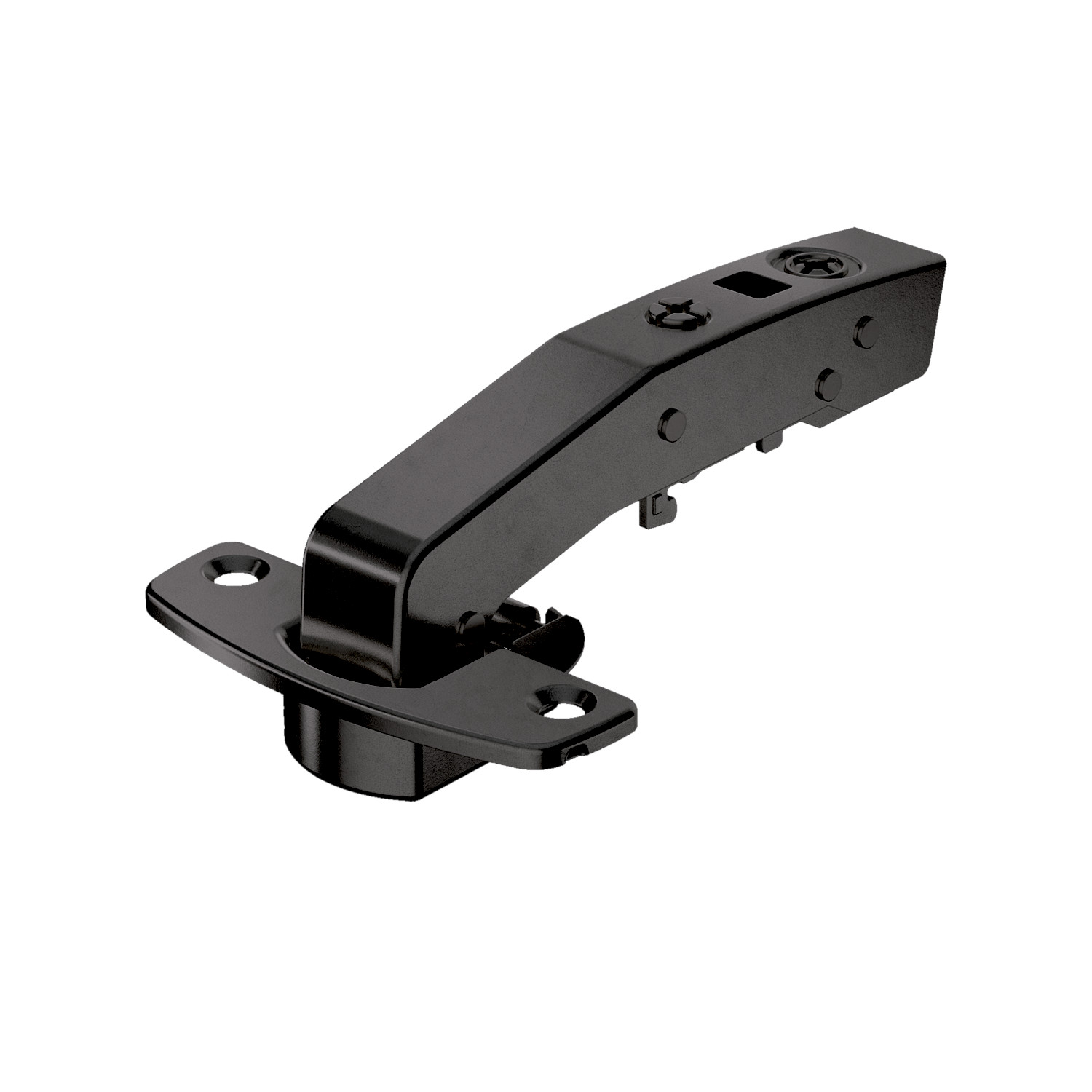

Hettich Sensys 110°-Scharnier mit Dämpfung 8645i schwarz vorl. 110°TH58
6 Varianten verfügbar
• Sensys 110°-Scharnier• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8645i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl in obsidianschwarz Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Weitwinkel Null-Einspr. m.Dämpfung 8657i vernickelt vorl. 165°TH52
5 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15-32 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantAuflagen- / TiefenverstellungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Weitwinkel Null-Einspr. m.Dämpfung 8657i vernickelt vorl. 165°TH54
5 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15-32 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantAuflagen- / TiefenverstellungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys Weitwinkel Null-Einspr. m.Dämpfung 8657 vernickelt vorl. 165°THS55FIX
5 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8657i)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15-32 mm• Anschlagart halb vorliegend (B 3 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantAuflagen- / TiefenverstellungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
Hettich Sensys 110°-Scharnier ohne Dämpfung 8645 vernickelt vorl. 110° TH52
6 Varianten verfügbar
• Sensys 110°-Scharnier• Ohne Dämpfung, mit Schließautomatik (Sensys 8645)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110 °• Für Türdicke 15-24 mm• Anschlagart vorliegend (B 12.5 mm)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 12.8 mm• Montage zum Anschrauben (TH 52)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantVerstellmöglichkeitenScharniermontage mit der BohrschabloneAnschlagartenToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Schnittzeichnung 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG Anton-Hettich-Straße 12-16 32278 Kirchlengern / Germany Telefon: +49 5733 / 798 - 0 eMail: info@hettich.com Web: www.hettich.com
