HETTICH Sensys Weitwinkelscharnier, mit Null-Einsprung (Sensys 8657), vorliegend, Öffnungswinkel 165°, TB-Bohrbild 45 x 9,5 mm, zum Einpressen (ø 8 x 11)
HETTICH Sensys Weitwinkelscharnier, mit Null-Einsprung (Sensys 8657), vorliegend, Öffnungswinkel 165°, TB-Bohrbild 45 x 9,5 mm, zum Einpressen (ø 8 x 11)
Produktnummer:
318461
HETTICH Sensys Weitwinkelscharnier, mit Null-Einsprung (Sensys 8657), vorliegend, Öffnungswinkel 165°, TB-Bohrbild 45 x 9,5 mm, zum Einpressen (ø 8 x 11)
EAN-Nr.:
4023149746833
Zur Produktbeschreibung
Downloads
Produktinformationen "HETTICH Sensys Weitwinkelscharnier, mit Null-Einsprung (Sensys 8657), vorliegend, Öffnungswinkel 165°, TB-Bohrbild 45 x 9,5 mm, zum Einpressen (ø 8 x 11)"
• Sensys Weitwinkelscharnier, mit Null-Einsprung
• Mit Schließautomatik (Sensys 8657)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 165°
• Für Türdicke 15 - 24 mm

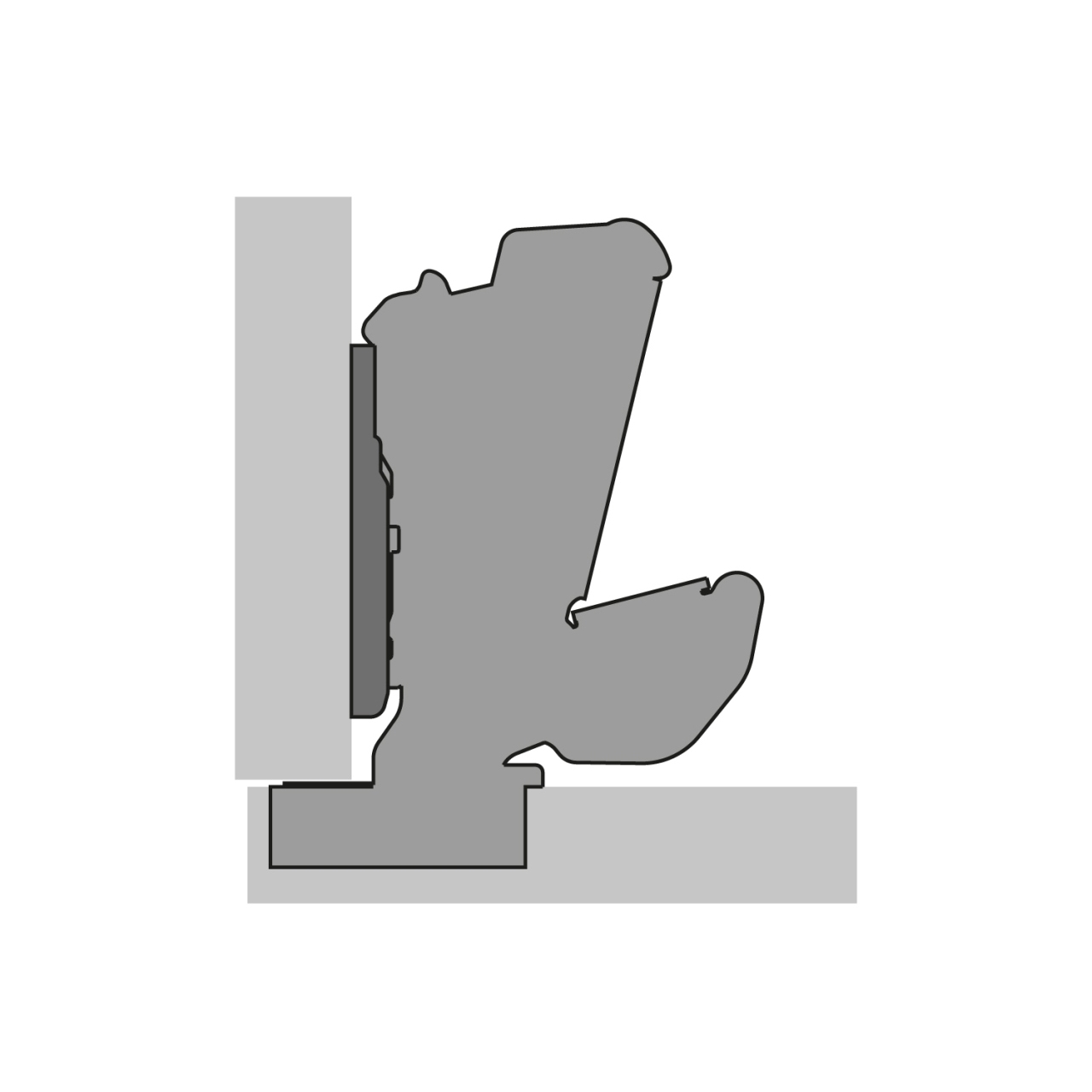

• Anschlagart vorliegend (B 12.5 mm)

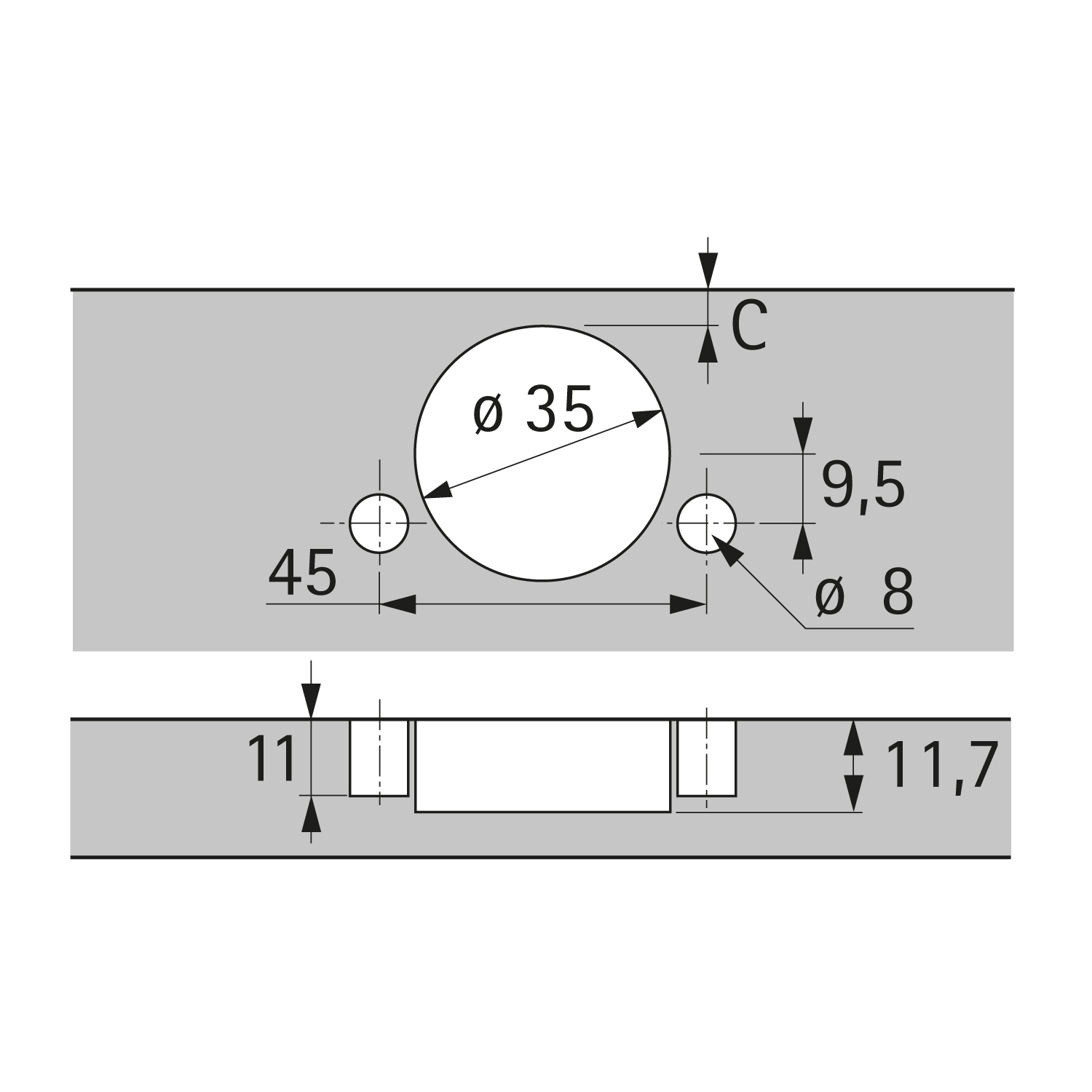

• TB-Bohrbild 45 x 9,5 mm
• Topftiefe 11.6 mm
• Montage zum Einpressen (TB 43)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
• Mit Schließautomatik (Sensys 8657)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 165°
• Für Türdicke 15 - 24 mm
• Anschlagart vorliegend (B 12.5 mm)
• TB-Bohrbild 45 x 9,5 mm
• Topftiefe 11.6 mm
• Montage zum Einpressen (TB 43)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
Eigenschaften
| Befestigungsbohrung: | ø 8 x 11 |
|---|---|
| Bohrbild: | TB 45 x 9,5 mm |
| Anschlagart: | vorliegend |
| Durchmesser der Befestigungsbohrung: | Ø 8 mm |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |
| Max. Türdicke: | 24 mm |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl / Zinkdruckguss vernickelt |
| Topf-Ausführung: | TB 43 |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Zuhaltung: | ja |
| Basis: | 12,5 mm |
| Konstruktion: | 90°-Konstruktion |
| Montageart: | zum Einpressen |
| Öffnungswinkel: | 165 ° |
| Türart: | Dicktür, Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Überfälzte Tür / Tür mit Gehrung, Überfälzte Tür / Tür mit Gehrung, Standardtür / Holztür, Dicktür, Holzrahmentür (Profilbreite ab 50 mm) |
| Variante: | HETTICH Sensys Weitwinkelscharnier, mit Null-Einsprung (Sensys 8657), vorliegend, Öffnungswinkel 165°, TB-Bohrbild 45 x 9,5 mm, zum Einpressen (ø 8 x 11) |
| EAN: | 4023149746833 |
| Bestellnummer: | 9099771 |
