Schnellmontage-Topfscharniere Intermat
Hettich Abdeckkappe ø 35 mm, weiß
2 Varianten verfügbar
• Für Bohrung ø 35 x 9,5 mm• Kunststoff Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat 9904-T1 L Glastürscharnier Kr.0mm , 95 Grad
3 Varianten verfügbar
• Intermat Glastürscharnier• Mit Schließautomatik (Intermat 9904)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 4 - 6.5 mm• Anschlagart vorliegend• Montage zum Anschrauben• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Zinkdruckguss vernickelt / Kunststoff schwarz Hettich Technical AssistantVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

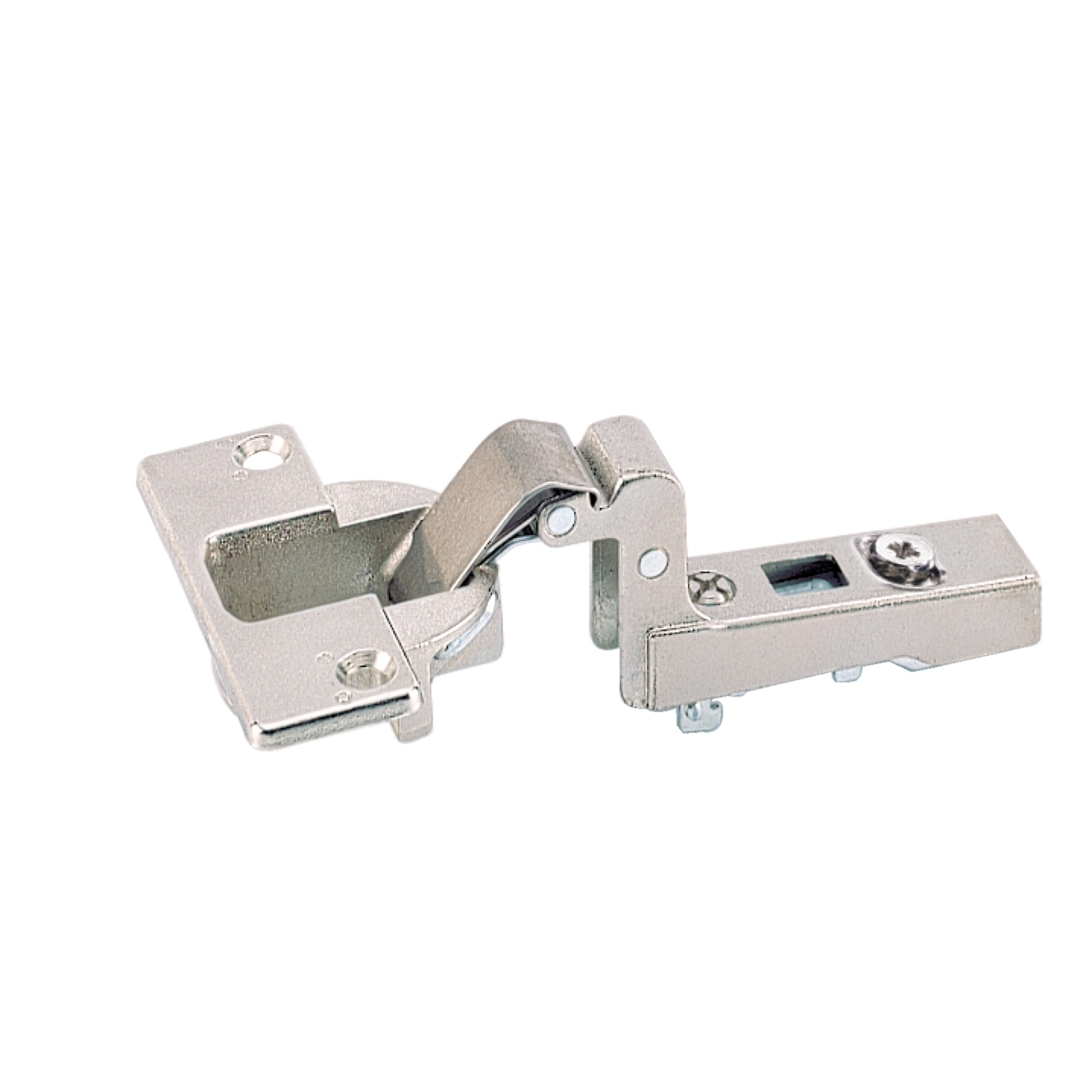

Hettich Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm 9935 einl., 95° TH22
3 Varianten verfügbar
• Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm• Mit Schließautomatik (Intermat 9935)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 26 - 43 mm• Anschlagart vorliegend (B 18)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 13.7 mm• Montage zum Anschrauben• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Zinkdruckguss vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für vorliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm 9935 vorl., 95°TH42
3 Varianten verfügbar
• Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm• Mit Schließautomatik (Intermat 9935)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 26 - 43 mm• Anschlagart vorliegend (B 18)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 13.7 mm• Montage zum Anschrauben• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Zinkdruckguss vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für vorliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Weitwinkelscharnier, mit Null-Einsprung 8657 vorl. 165°TH42
8 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit Schließautomatik (Sensys 8657)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15 - 24 mm• Anschlagart vorliegend (B 12.5 mm)• TH-Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 42)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantSensys Scharnier mit integrierter DämpfungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat 110°-Scharnier 9943 halb vorliegend, 110° TH52
8 Varianten verfügbar
• Intermat 110°-Scharnier• Mit Schließautomatik (Intermat 9943)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 110°• Für Türdicke 15 - 25 mm• Anschlagart einliegend (B -3.5)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage Schnellmontage Flash• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für einliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm 9935 halb vorl., 95°TH22
3 Varianten verfügbar
• Intermat Dicktürscharnier Spezial, Türdicke bis 43 mm• Mit Schließautomatik (Intermat 9935)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 26 - 43 mm• Anschlagart vorliegend (B 18)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 13.7 mm• Montage zum Anschrauben• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Zinkdruckguss vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für vorliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Zierkappe A matt vernickelt
7 Varianten verfügbar
Set inkl. Kappenaufnahme und Befestigungsschrauben. Für Glasdicken 5,5 - 6,5 mm separate Befestigungsschraube 9 082 429 bestellen. Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Sensys Weitwinkelscharnier, mit Null-Einsprung 8657 halb vorl. 165°TH42
8 Varianten verfügbar
• Sensys Weitwinkelscharnier, mit Null-Einsprung• Mit Schließautomatik (Sensys 8657)• Qualitätseinstufung nach EN 15570, Level 3• Öffnungswinkel 165°• Für Türdicke 15 - 24 mm• Anschlagart vorliegend (B 12.5 mm)• TH-Bohrbild 52 x 5,5 mm• Topftiefe 11.6 mm• Montage zum Anschrauben (TH 42)• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +3 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Gewichtsberechnung / Scharnieranzahl je TürHettich Technical AssistantSensys Scharnier mit integrierter DämpfungToleranzen BohrbildArtikeldaten 2D/3D (DWG/DXF)Schnittzeichnung 2D (DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat Winkelscharnier 9936 W45 vorliegend, 95° TH42
6 Varianten verfügbar
• Intermat Winkelscharnier W45• Mit Schließautomatik (Intermat 9936 W45)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 14 - 32 mm• Anschlagart vorliegend (B 6)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 10.5 mm• Montage zum Einpressen• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2 mm / -2 mm• Höhenverstellung über Montageplatte• Stahl / Zinkdruckguss vernickelt Hettich Technical AssistantKonstruktion von Winkelschränken mit W-ScharnierenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

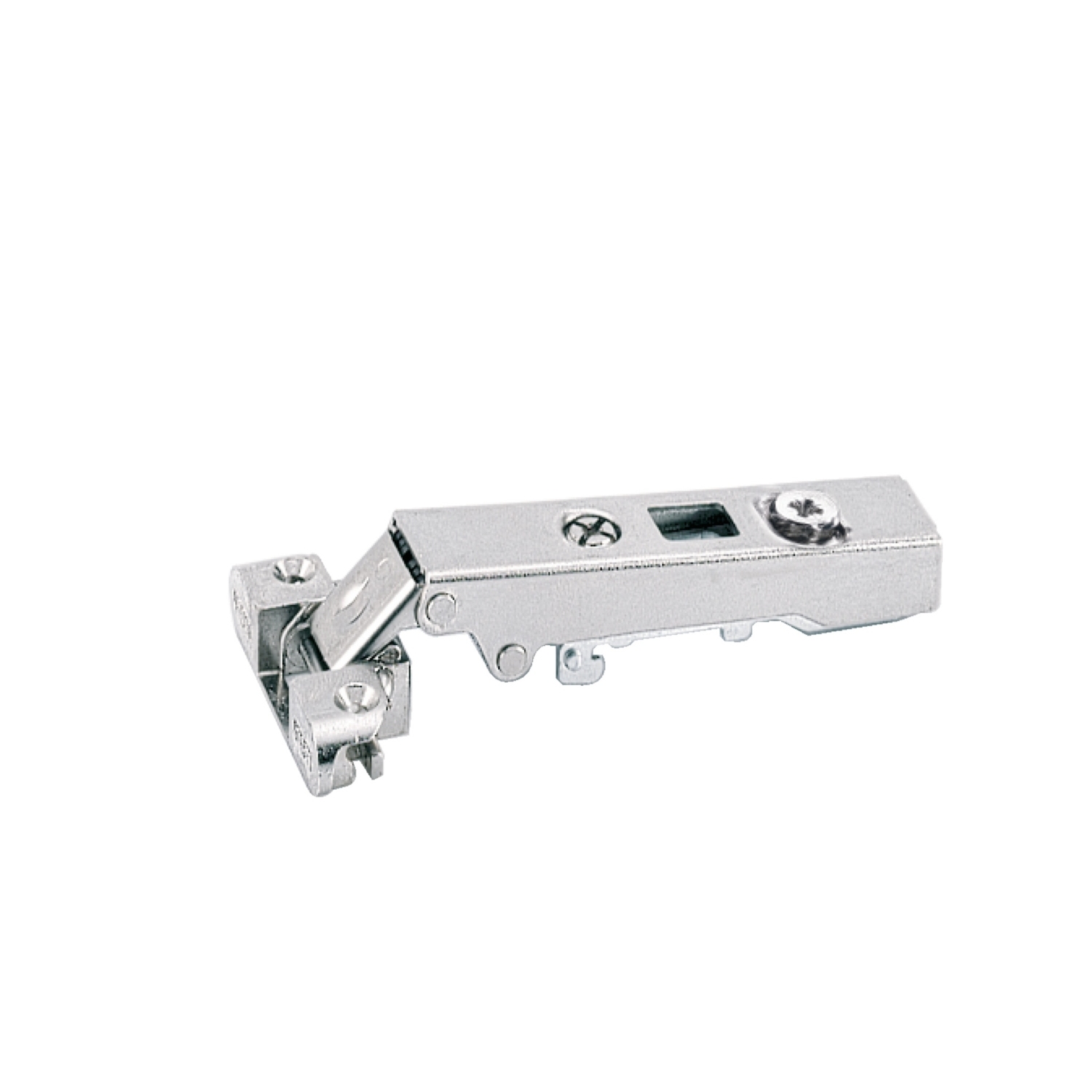

Hettich Intermat 9936 Alu, Basis 13,5 mm, TA 22, zum Anschrauben
3 Varianten verfügbar
• Intermat Alurahmenscharnier• Mit Schließautomatik (Intermat 9936 Alu)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für 19 mm breite Aluminiumprofile• Anschlagart einliegend (B -2.5)• Montage zum Anschrauben• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Inklusive 2 Befestigungsschrauben• Stahl / Zinkdruckguss vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für einliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Intermat Dicktürscharnier, Türdicke bis 32 mm 9936 vorliegend, 95°TH42
9 Varianten verfügbar
• Intermat Dicktürscharnier, Türdicke bis 32 mm• Mit Schließautomatik (Intermat 9936)• Qualitätseinstufung nach EN 15570, Level 2• Öffnungswinkel 95°• Für Türdicke 14 - 32 mm• Anschlagart einliegend (B -3.5)• TH - Bohrbild 52 x 5,5 mm• Topftiefe 10.5 mm• Montage zum Einpressen• Integrierte Auflagenverstellung +2 mm / -2 mm• Integrierte Tiefenverstellung +2.5 mm / -1.5 mm• Höhenverstellung über Montageplatte• Stahl vernickelt Hettich Technical AssistantKonstruktion von Möbeln mit Scharnieren für einliegende TürenVerstellmöglichkeiten bei TopfscharnierenArtikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CAD Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
