HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
Produktnummer:
268903
HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)
EAN-Nr.:
4023149808050
Zur Produktbeschreibung
Downloads
Produktinformationen "HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6)"
• Sensys Winkelscharnier W45
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm

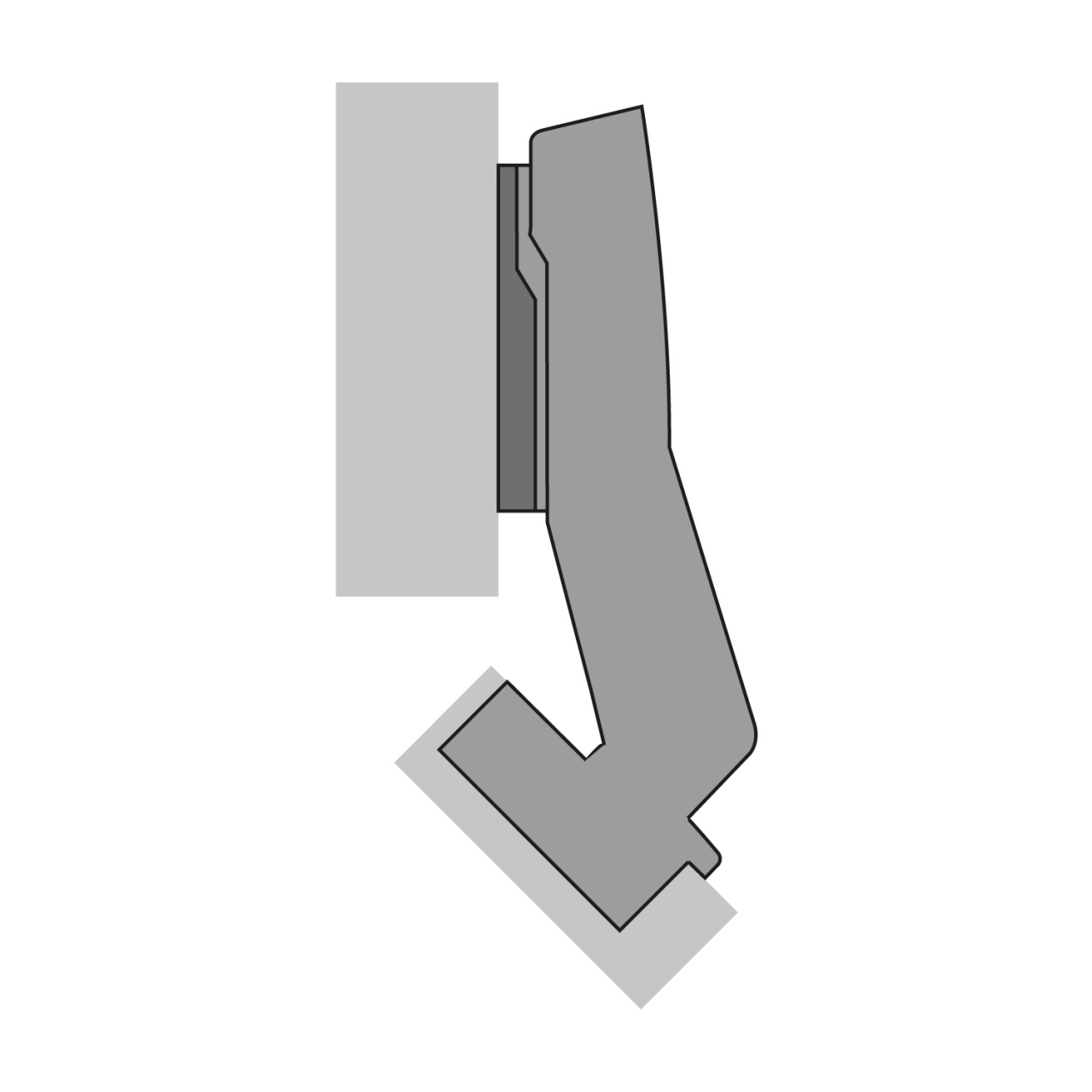

• Anschlagart vorliegend (B -2 mm)
• THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
• Mit integrierter Dämpfung, mit Schließautomatik (Sensys 8639i W45)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 95°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend (B -2 mm)
• THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm
• Topftiefe 12.8 mm
• Montage Schnellmontage Fix (THS 55)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt
Eigenschaften
| Befestigungsbohrung: | ø 10 x 6 |
|---|---|
| Bohrbild: | TH 52 x 5,5 mm, TH 52 x 5,5 mm, TS 48 x 6 mm, TS 48 x 6 mm |
| Anschlagart: | vorliegend |
| Durchmesser der Befestigungsbohrung: | Ø 10 mm |
| Hersteller: | Hettich |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +3 mm / -2 mm |
| Komforteigenschaften: | mit integrierter Dämpfung |
| Max. Türdicke: | 28 mm |
| Min. Türdicke: | 15 mm |
| Scharnieroberfläche: | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus: | ja |
| Topf-Ausführung: | THS 55 |
| Topfdurchmesser: | 35 mm |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open) |
| Vorherige Bestell-Nr.: | 9085338 |
| Zuhaltung: | ja |
| Basis: | -2 mm |
| Konstruktion: | Eckschrank 135° (W45) |
| Montageart: | Schnellmontage Fix |
| Öffnungswinkel: | 95 ° |
| Türart: | Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Variante: | HETTICH Sensys Winkelscharnier W45 mit integrierter Dämpfung (Sensys 8639i W45), vernickelt, vorliegend, Öffnungswinkel 95°, THS-Bohrbild 52 x 5,5 mm, 48 x 6 mm, Schnellmontage Fix (ø 10 x 6) |
| EAN: | 4023149808050 |
| Bestellnummer: | 9088073 |
