Hohlraumdübel für Gipskarton, Platten und Hohldecken
Fischer Gipskartondübel Metall GKM 35
5 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Gipskartondübel GK
9 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
UPAT Hohlraumdübel UH 5x65 S
11 Varianten verfügbar
Upat Hohlraum-Metalldübel UH 6x65 SDer Upat Hohlraum-Metalldübel UH ist eine ideale Lösung für die Mehrfachverwendung in allen Plattendisstoffen. Durch die Montage mit der Upat Hohlraum-Zange spreizt sich der Dübel im Hohlraum und presst formschlüssig an die Plattenrückseite.Mit metrischem Innengewinde und SchraubeFür Plattendicke 17–34 mmBohrernenn-ø 12 mmInhalt: 50 x Hohlraumdübel, 50 x SchraubenSchraubenabmessung M6 x 71 mmDer Metalldübel wird häufig für Befestigungen von leichten Wandregalen oder Leuchten verwendet. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer DuoBlade
4 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Gipskartondübel GK Green
9 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
fischer Hohlraum-Metalld.HM 6x65 S
fischer® Hohlraum-Metalldübel • Der vielseitige Hohlraumdübel aus Metall mit metrischen Schrauben • Für Plattenbaustoffe mit einer Dicke von 3 bis 50 mm • Das metrische Innengewinde ermöglicht das mehrfache Lösen und Befestigen des Anbauteils • Die Spreizarme sorgen für eine große Auflagefläche und die Krallen am Dübelrand dringen in den Plattenbaustoff ein, somit wird das Mitdrehen des Dübels verhindert
Fischer Gipskartondübel Metall GKM 12
5 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer DuoBlade S
4 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer DuoTec 10 (50)
10 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer DuoTec 12 S PH M
10 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
UPAT Kippdübel UK M6
6 Varianten verfügbar
Upat Kippdübel UK M10 mit GewindestangeDer Upat Kippdübel UK mit Gewindestange ist besonders für die Befestigung leichter bis mittelschwerer Lasten in Installations- und Hohlwänden geeignet. Das Produkt ermöglicht eine formschlüssige Positionierung im Plattenbaustoff durch ein selbsttätiges Aufklappen des Kippelements im Hohlraum.Variante: Außengewinde (UK)Baustoff: PlattenbaustoffeDübellänge: 180 mmBohrernenndurchmesser: 30 mmMax. Plattendicke: 90 mmDer Kippdübel wird häufig für die Befestigung von Waschtischen, Urinalen, Lautsprechern, Handtuchhaltern, Spiegelschränken oder Metallwinkeln eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
UPAT Kippdübel UK M4
6 Varianten verfügbar
Upat Kippdübel UK M10 mit GewindestangeDer Upat Kippdübel UK mit Gewindestange ist besonders für die Befestigung leichter bis mittelschwerer Lasten in Installations- und Hohlwänden geeignet. Das Produkt ermöglicht eine formschlüssige Positionierung im Plattenbaustoff durch ein selbsttätiges Aufklappen des Kippelements im Hohlraum.Variante: Außengewinde (UK)Baustoff: PlattenbaustoffeDübellänge: 180 mmBohrernenndurchmesser: 30 mmMax. Plattendicke: 90 mmDer Kippdübel wird häufig für die Befestigung von Waschtischen, Urinalen, Lautsprechern, Handtuchhaltern, Spiegelschränken oder Metallwinkeln eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
UPAT Kippdübel UK M5
6 Varianten verfügbar
Upat Kippdübel UK M10 mit GewindestangeDer Upat Kippdübel UK mit Gewindestange ist besonders für die Befestigung leichter bis mittelschwerer Lasten in Installations- und Hohlwänden geeignet. Das Produkt ermöglicht eine formschlüssige Positionierung im Plattenbaustoff durch ein selbsttätiges Aufklappen des Kippelements im Hohlraum.Variante: Außengewinde (UK)Baustoff: PlattenbaustoffeDübellänge: 180 mmBohrernenndurchmesser: 30 mmMax. Plattendicke: 90 mmDer Kippdübel wird häufig für die Befestigung von Waschtischen, Urinalen, Lautsprechern, Handtuchhaltern, Spiegelschränken oder Metallwinkeln eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer DuoHM 4x55 S TX K (4)
6 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer DuoHM 5x55 S TX K (4)
6 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 6x37 S K (4)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de

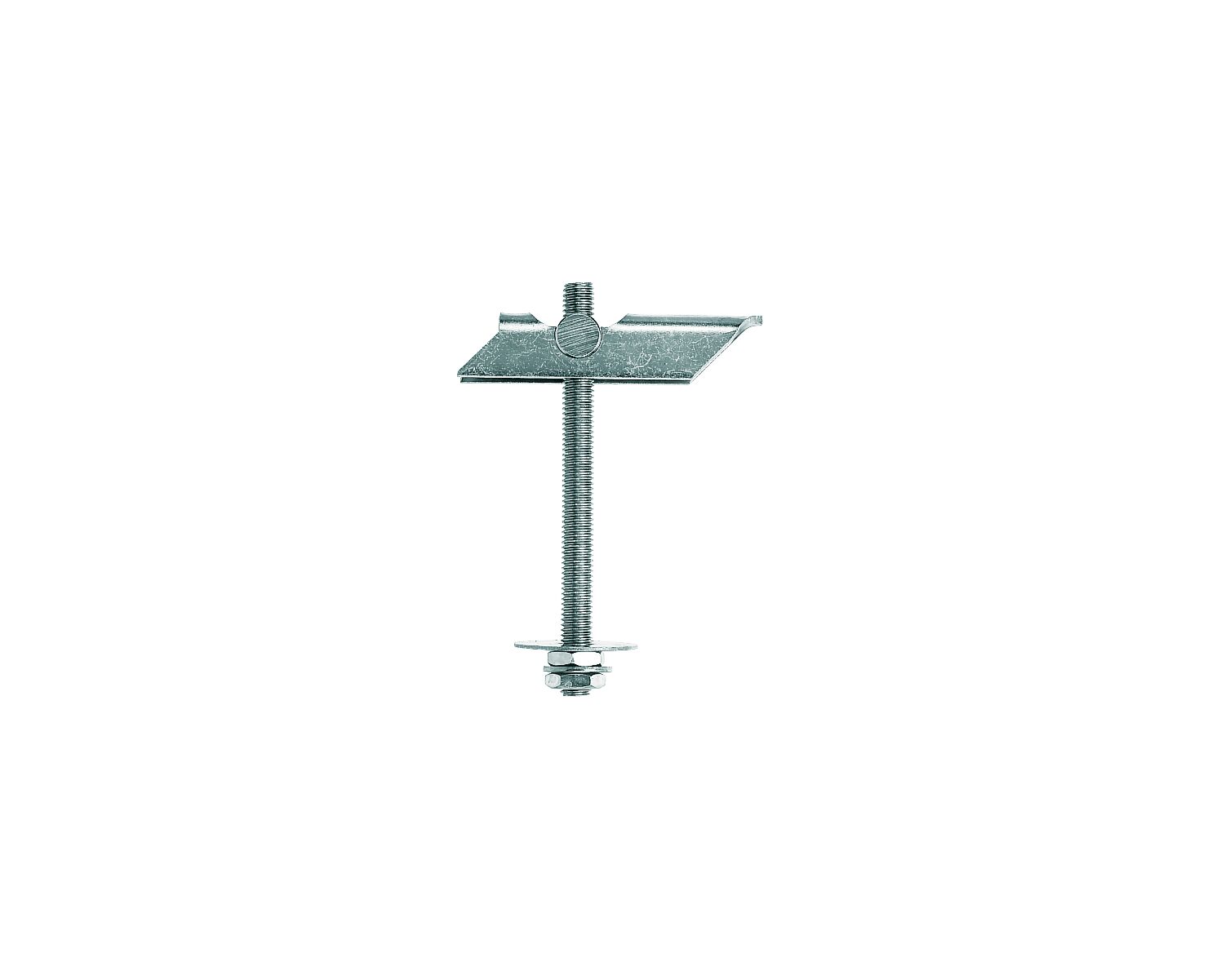

UPAT Kippdübel UK M8
6 Varianten verfügbar
Upat Kippdübel UK M10 mit GewindestangeDer Upat Kippdübel UK mit Gewindestange ist besonders für die Befestigung leichter bis mittelschwerer Lasten in Installations- und Hohlwänden geeignet. Das Produkt ermöglicht eine formschlüssige Positionierung im Plattenbaustoff durch ein selbsttätiges Aufklappen des Kippelements im Hohlraum.Variante: Außengewinde (UK)Baustoff: PlattenbaustoffeDübellänge: 180 mmBohrernenndurchmesser: 30 mmMax. Plattendicke: 90 mmDer Kippdübel wird häufig für die Befestigung von Waschtischen, Urinalen, Lautsprechern, Handtuchhaltern, Spiegelschränken oder Metallwinkeln eingesetzt. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Gipskartondübel GK K (10)
9 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 5x65 S B (20)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 6x52 S B (20)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 5x52 S B (20)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 5x37 S B (20)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Gipskartondübel GK S
9 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hohlraum-Metalldübel HM 5x65 S
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: fischer Deutschland Ansprechpartner: Natalie.Schwab@fischer.de Straße: Klaus-Fischer-Str. 1 Stadt: Waldachtal Zip: 72178 Telefon: +49 7443 12 4530 E-Mail: Bestellung@fischer.de
Hohlraumdübel für Trockenbau und Plattenwerkstoffe
In Gipskartonwänden, Holzwerkstoffplatten und Hohldecken finden normale Spreizdübel keinen Halt. Hohlraumdübel spreizen sich hinter der Platte auf, klappen ein Kippelement um oder schneiden sich in den Gips. So tragen sie Regale, Hängeschränke, Lampen und Bilder. In dieser Kategorie finden Sie Hohlraumdübel von fischer und Upat.
Die Dübelarten
Hohlraum-Metalldübel HM
Der fischer HM-S hat eine metrische Schraube und ist für Plattenbaustoffe mit 3 bis 50 mm Wanddicke gedacht. Er wird mit der Montagezange HM-Z 1 in der Vorsteckmontage gesetzt: Die Zange zieht die Hülse hinter der Platte zusammen, danach kann die Schraube beliebig oft gelöst werden. Es gibt ihn mit Schraube (S), mit Haken (H) oder Rundhaken (RH), zum Beispiel 5 x 37, 5 x 52 oder 5 x 65 mm. Der DuoHM ist eine weitere Ausführung mit TX-Antrieb.
Kippdübel DuoTec
Der DuoTec ist ein Kippdübel aus Nylon mit zwei Komponenten für hohe Zug- und Querlasten. Er braucht nur ein Bohrloch von 10 mm, und das kurze Kippelement passt auch in enge und gedämmte Hohlräume. Bei der Vormontage fällt der Dübel auch ohne Schraube nicht in das Bohrloch. Erhältlich als DuoTec 10 und 12, mit Schraube oder Rundhaken.
Gipskartondübel GK und GKM
Gipskartondübel werden in die Gipskartonplatte geschraubt und schneiden dort ihr Gewinde. Der GK besteht aus Kunststoff, auch als GK Green, der GKM aus Metall. Sie sind für leichte Lasten wie Bilder, Schalter oder Leisten gedacht.

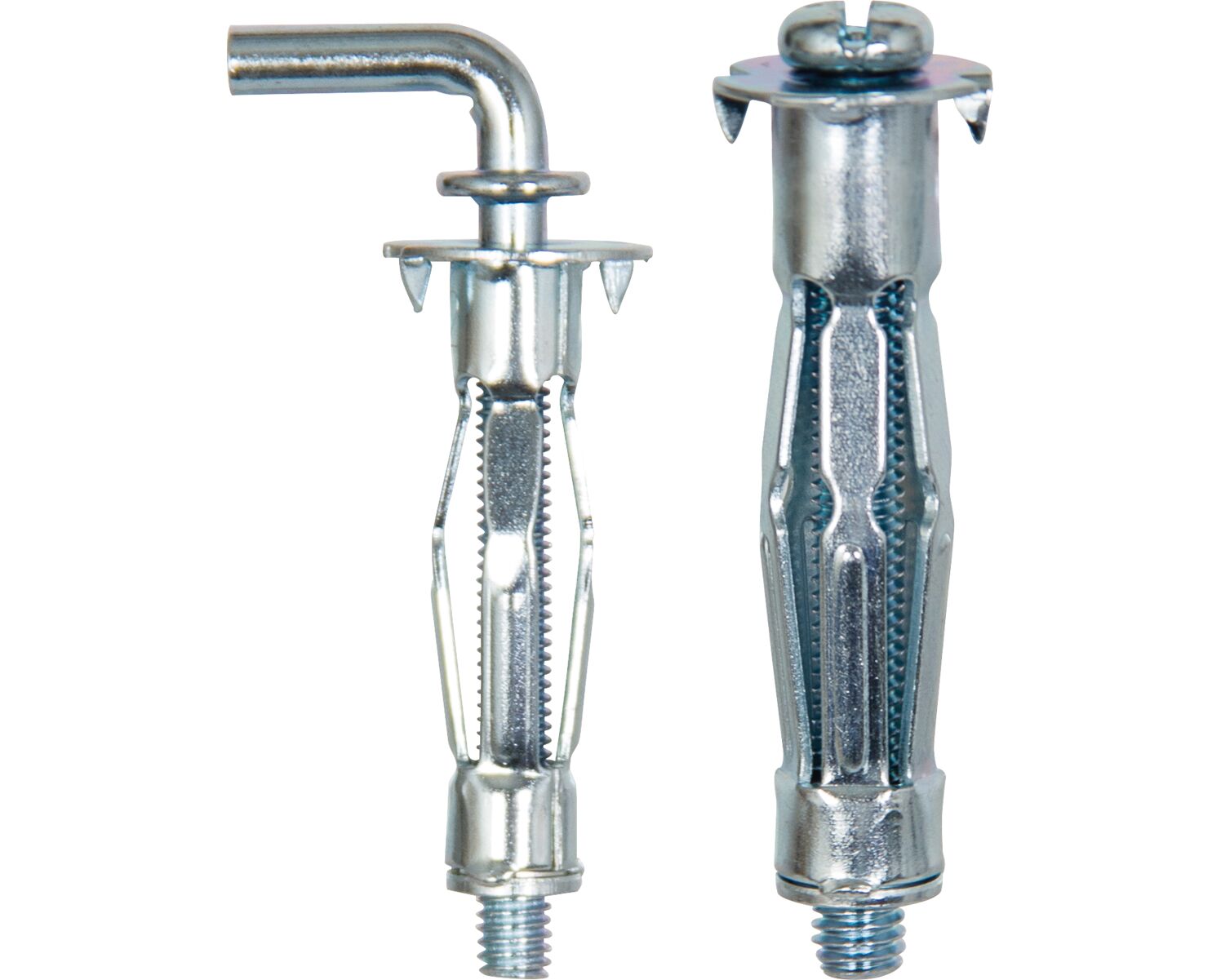

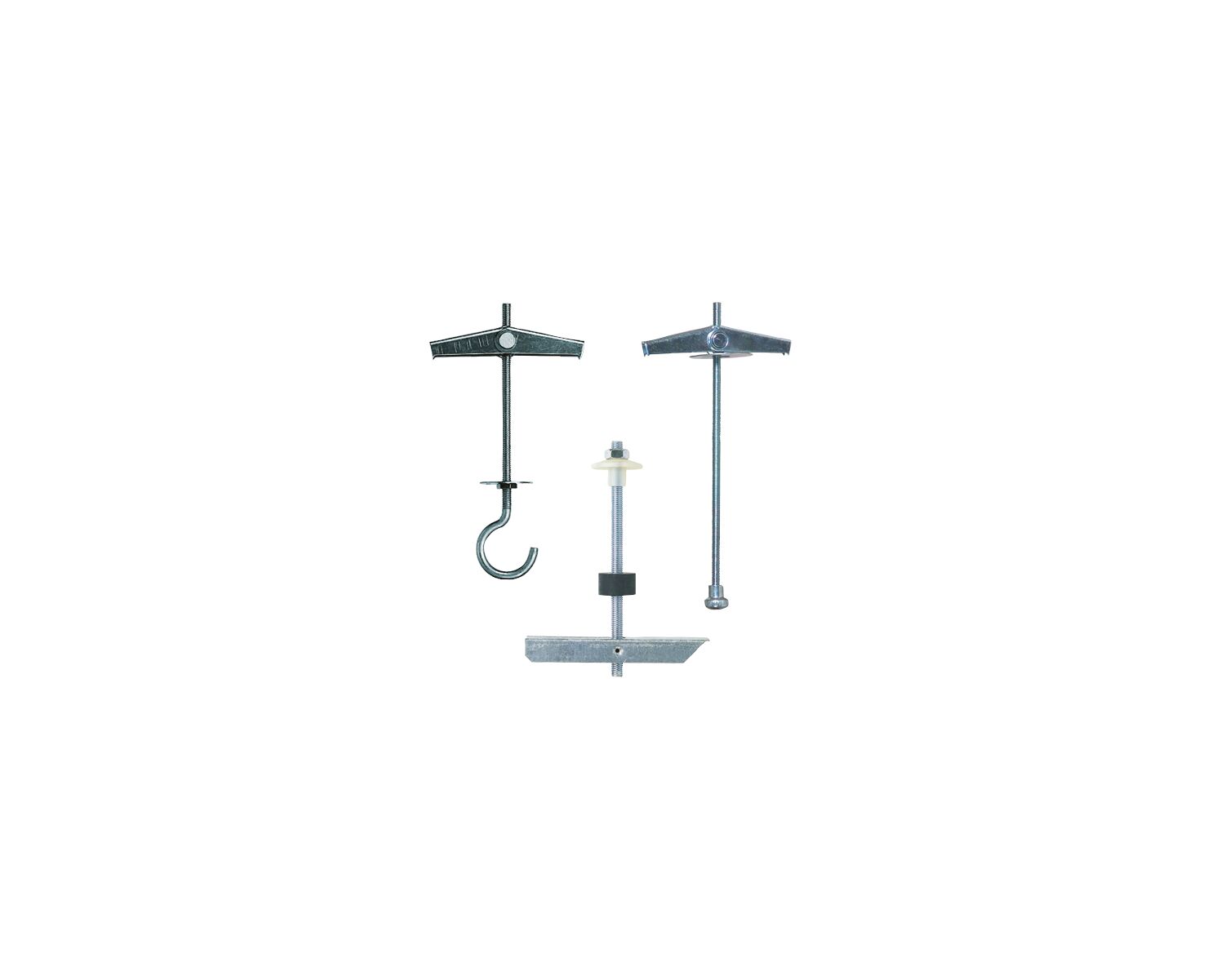

Upat Kippdübel UK und Hohlraumdübel UH
Die Upat Kippdübel UK gibt es von M4 bis M10, teils mit Gewindestange, etwa M10 x 180. Der UH ist ein Hohlraumdübel mit metrischer Schraube, zum Beispiel 6 x 65 für Platten von 17 bis 34 mm.
Auswahl nach Platte und Last
Plattendicke
Jeder Hohlraumdübel ist für einen Bereich der Plattendicke gebaut, zum Beispiel 6 bis 15 mm, 20 bis 34 mm oder bis 55 mm. Messen Sie die Platte, bei doppelt beplankten Wänden beide Lagen.
Hohlraumtiefe und Anbauteil
Hinter der Platte muss genug Platz für das Spreiz- oder Kippelement sein. Die mindeste Bohrlochtiefe steht am Artikel. Beachten Sie auch die maximale Dicke des Anbauteils.
Häufige Fragen zu Hohlraumdübeln
Welcher Dübel für einen Hängeschrank an Gipskarton?
Für schwerere Lasten eignen sich Metalldübel wie HM oder Kippdübel wie DuoTec. Verteilen Sie die Last auf mehrere Befestigungspunkte und prüfen Sie die Angaben des Herstellers.
Welche Dübel nehme ich für Vollbaustoffe?
Für Beton und Mauerwerk eignen sich Kunststoffdübel wie der fischer S oder DuoPower.
