Schwerlastanker: Bolzenanker, Betonschrauben und Hülsenanker
Fischer Deckennagel FDN II
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Bolzenanker FAZ II Plus (gavz)
35 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer UltraCut FBS II US (Sechskantkopf)
31 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Bolzenanker FBN II
39 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de

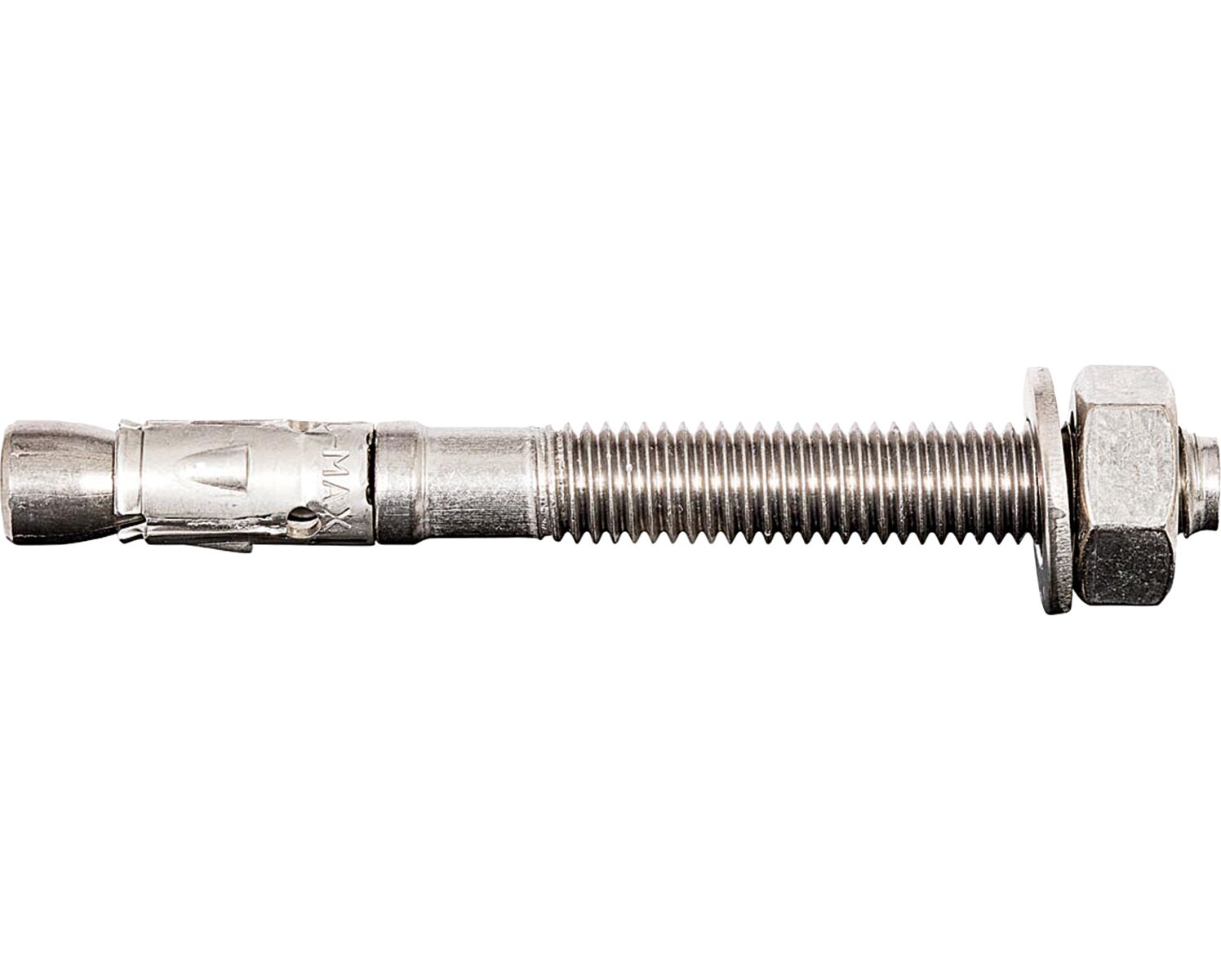

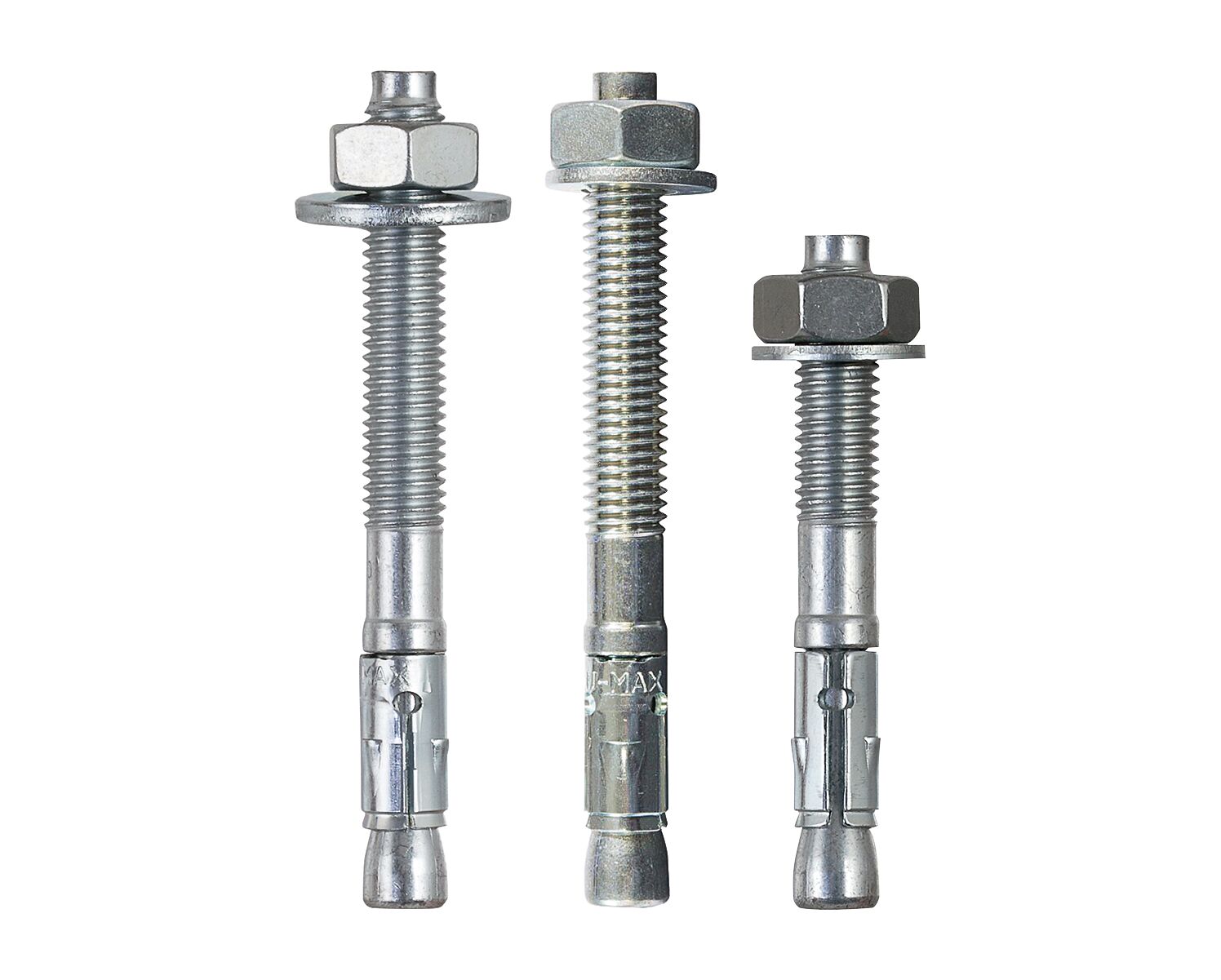

UPAT Expressanker MAX
73 Varianten verfügbar
Upat Expressanker MAX StahlankerDer Upat Expressanker MAX ist ein galvanisch verzinkter Stahlanker für anspruchsvolle Befestigungen in Beton. Das Produkt eignet sich für die Befestigung von Balkongeländer, Treppengeländer und Stahlträger.Material aus galvanisch verzinkter Stahl gvz mit Variante Große Scheibe GSETA Option 7 ungerissener Beton und ETA Option 1 Beton gerissenZulassungen für SEISMIC C1 C2 und Brandschutz R120Verankerungstiefe Standard 85 mm und reduziert 65 mmInhalt 1 Karton á 10 Stück inklusive U-ScheibeDer Stahlanker bietet maximale Flexibilität durch zwei Verankerungstiefen und gewährleistet höchste Haltesicherheit bei der Montage in Innenbereichen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Einschlaganker EA II (Innengewindeanker)
19 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer UltraCut FBS II M6 I, M8/M10 I
5 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Bolzenanker FAZ II Plus GS (mit großer U-Scheibe)
29 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Bolzenanker FAZ II Plus R (nicht rostender Stahl)
28 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer UltraCut FBS II SK (Senkkopf)
18 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
UPAT Betonschraube UCS 10x70 US
Upat Betonschraube UCS 10x70 US mit SechskantkopfDie Upat Betonschraube UCS ermöglicht eine schnelle Montage bei hohem Lastniveau. Die galvanisch verzinkte Stahlschraube mit Sechskantkopf und angeformter Unterlegscheibe eignet sich ideal für Befestigungen im Innenbereich.Bohrernenndurchmesser von 10 mm und Schraubenabmessung 12,0 x 70 mmBreites Zulassungspaket inklusive ETA Option 1 für gerissenen und ungerissenen BetonEignung für seismische Belastungen und Feuerwiderstandsklasse R120Nominelle Einbindetiefe wählbar mit 55 mm oder 65 mmIdeal für die Befestigung von Geländern, Konsolen und StahlkonstruktionenDas Produkt wird in einer Verpackungseinheit von 50 Stück geliefert und unterstützt die einfache sowie sichere Montage bei mittelschweren bis schweren Lasten.
Fischer Bolzenanker FAZ II Plus K
13 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
UPAT Betonschraube UCS 8x80 US TX
Upat Betonschraube UCS 8x80 US TX mit Sechskantkopf und angeformter UnterlegscheibeDie Upat Betonschraube UCS ermöglicht eine schnelle Montage gepaart mit einem hohen Lastniveau für professionelle Befestigungen. Sie eignet sich ideal für die Verwendung im Innenbereich zur Montage von Geländern, Konsolen und Holzkonstruktionen.Bohrdurchmesser von 8 mm und Schraubendurchmesser von 8 mmNominelle Einbindetiefe und Anbauteildicke 50 / 30 mmAntriebsgröße TX40 / SW 13 mit Sechskantkopf und angeformter UnterlegscheibeZulassungen für gerissenen und ungerissenen Beton sowie seismische BelastungenFeuerwiderstandsklasse R120 und VdS CEA-Richtlinien konformDas umfassende Zulassungspaket gewährleistet höchste Sicherheit und Qualität bei anspruchsvollen Anwendungen.
UPAT Expressanker IMC
68 Varianten verfügbar
Upat Expressanker IMC RDer Upat Expressanker IMC R ist ein Spezialist für die Befestigung mittelschwerer bis schwerer Lasten im Außenbereich. Geeignet für ungerissenen Beton und Naturstein mit dichtem Gefüge bietet dieser Stahlanker eine hohe Haltesicherheit.Ausführung aus nicht rostendem StahlZwei Verankerungstiefen für MontageflexibilitätGeeignet für Vor- und DurchsteckmontageZugelassen für Beton C20/25 bis C50/60, ungerissenHäufig verwendet für Kabeltragsysteme und TreppengeländerBeim Anziehen der Mutter schiebt sich der Bolzen in den Spreizclip und verspreizt sich gegen die Bohrlochwand. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 10,0x70mm (25)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
Fischer UltraCut FBS II US TX (Sechskantkopf, Innenstern)
13 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Nagelanker FNA II (mit Nagelkopf)
21 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Bolzenanker FAZ II
7 Varianten verfügbar
Der fischer Bolzenanker FAZ II ist der Stahlanker für höchste Ansprüche. Mit dem Stahlanker werden schwere Lasten in gerissenem Beton befestigt. Der FAZ II kann dank der zwei Verankerungstiefen und der einfachen Montage besonders flexibel eingesetzt werden. Der bewährte Spreizclip leitet die Lasten besonders sicher in den Beton ein und ermöglicht die höchste Tragfähigkeit. Mit der Ausführung aus galvanisch verzinktem Stahl werden Lasten im Innenbereich befestigt. Ideal ist der Stahlanker beispielsweise für die Befestigung von Geländern, Kabeltrassen und Konsolen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 7,5x50mm (50)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 12,0x80mm (25)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 7,5x60mm (50)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
HECO MULTI-MONTI-plus F Senkkopf T-Drive A2K 7,5x80mm (50)
7 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 12,0x160mm (25)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
HECO MULTI-MONTI-plus SS Sechskantkopf mit Scheibe A2K 12,0x100mm (25)
22 Varianten verfügbar
Der Schraubanker MULTI-MONTI®-plus (MMS-plus) ist eine Weiterentwicklung der Betonschraube MULTI-MONTI®. Er wird ohne Dübel direkt in ein vorgebohrtes Loch geschraubt und ist sofort belastbar. Die verstärkte Verzahnung an der Schraubenspitze schneidet beim Einschrauben ein Innengewinde in den Baustoff. Dadurch entsteht ein Formschluss, über den schließlich die Verankerung erfolgt. Dies vereinfacht nicht nur den Montagevorgang, sondern gewährleistet dem Handwerker ein hohes Maß an Anwendungssicherheit. Die Betonschraube MULTI-MONTI®-plus lässt sich randnah und ohne Drehmomentschlüssel verarbeiten, ist vollständig demontierbar und nach Prüfung wiederverwendbar. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Dr.-Kurt-Steim-Straße 28 D-78713 Schramberg Tel.: +49 (0) 7422 / 9 89-0 E-Mail: info@heco-schrauben.de
Schwerlastanker für Stahlbau, Geländer und Maschinen
Wenn Stahlkonstruktionen, Geländer, Konsolen, Regalanlagen oder Maschinen an Beton befestigt werden, reichen Kunststoffdübel nicht aus. Schwerlastanker aus Stahl übertragen hohe Zug- und Querlasten sicher in den Untergrund. In dieser Kategorie finden Sie Bolzenanker, Betonschrauben, Hülsen- und Nagelanker von fischer, Upat und HECO.
Die Ankerarten
Bolzenanker
Bolzenanker spreizen beim Anziehen der Mutter eine Spreizhülse im Bohrloch auf. Der fischer FAZ II Plus ist für gerissenen und ungerissenen Beton gedacht, der FBN II für wirtschaftliche Befestigungen in ungerissenem Beton. Der FBN II hat ein langes Gewinde und zwei Verankerungstiefen und lässt sich in Vorsteck- und Durchsteckmontage setzen. Upat liefert die Expressanker IMC und MAX, der IMC ist nach ETA-10/0169 zugelassen. Es gibt die Anker galvanisch verzinkt oder in nicht rostendem Stahl (R) für außen, auch mit großer Scheibe (GS).
Betonschrauben
Betonschrauben wie die fischer UltraCut FBS II oder die HECO MULTI-MONTI-plus werden direkt in das vorgebohrte Loch gedreht und schneiden sich ihr Gewinde in den Beton. Sie erzeugen keinen Spreizdruck und eignen sich deshalb für geringe Rand- und Achsabstände. Erhältlich mit Sechskantkopf, Senkkopf oder Innengewinde.
Hülsen-, Hochleistungs- und Nagelanker
Der Upat Hülsenanker UHS und der fischer Hochleistungsanker FH II sind Hülsenanker, bei denen die Hülse auch Querkräfte aufnimmt. Der Nagelanker FNA II wird eingeschlagen und ist für leichte Abhängungen an Decken gedacht.
Auswahl und Montage
Gerissener oder ungerissener Beton?
In Zugzonen von Betonbauteilen können sich feine Risse bilden. Dort dürfen nur Anker eingesetzt werden, die für gerissenen Beton zugelassen sind. Im Zweifel wählen Sie einen solchen Anker.
Gewinde und Anbauteildicke
Die Anker reichen von M6 bis M20, typisch sind M10, M12 und M16. Die Bezeichnung nennt Durchmesser und maximale Dicke des Anbauteils, zum Beispiel FAZ II Plus 12/20 für M12 und 20 mm Anbauteil.
Setzen
Bohrloch bohren, reinigen, Anker setzen und mit dem vorgeschriebenen Drehmoment anziehen. Bei Betonschrauben entfällt das Nachziehen, sie werden direkt eingedreht.
Häufige Fragen zu Schwerlastankern
Verzinkt oder Edelstahl?
Galvanisch verzinkte Anker sind für trockene Innenräume gedacht. Im Freien und in Feuchträumen nehmen Sie nicht rostenden Stahl.
Gibt es Werkzeug für die Serienmontage?
Ja, das Bolzenanker-Setzgerät FA-ST II finden Sie unter Zubehör & Ersatzteile. Für Lochsteine eignen sich Injektionsanker.
