Injektionsanker: Mörtel, Ankerstangen und Reaktionspatronen
Fischer Injektions-Ankerhülse FIS H 12x85 K
23 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Montagemörtel FIS VL 300 T
8 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de

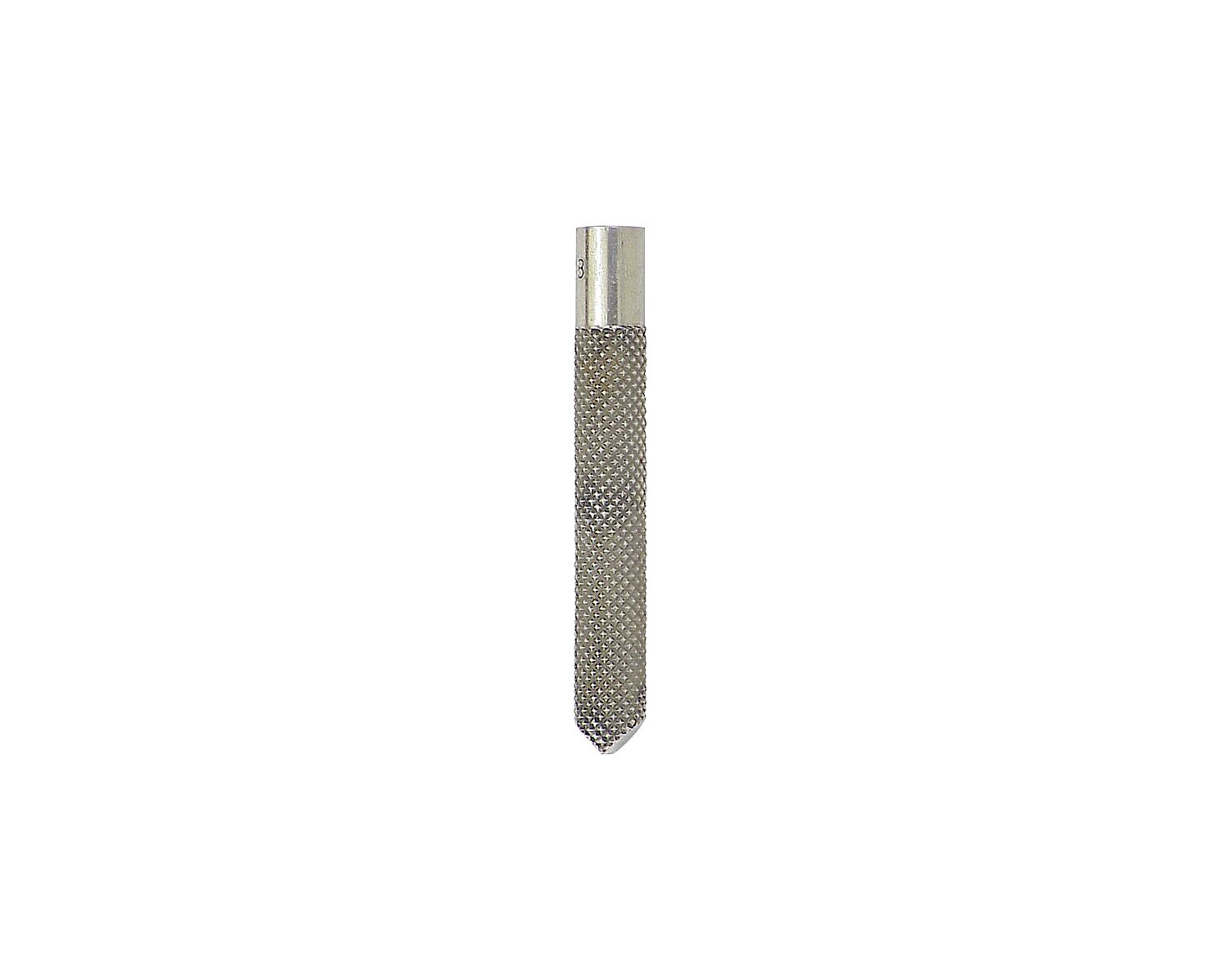

UPAT Innengewindeanker UPM-I M12
4 Varianten verfügbar
Upat Innengewindeanker UPM-I 8 galvanisch verzinktDer Upat Innengewindeanker UPM-I ist ein Zubehör in der chemischen Befestigung für die Verankerung durch Schrauben mit metrischem Gewinde oder Gewindestangen. Dieser Anker in galvanisch verzinkter Ausführung bietet höchste Flexibilität bei der Verankerung und wird besonders häufig für die temporäre Befestigung von Anbauteilen verwendet.Bohrernenndurchmesser d0 von 14 mmMinimale Verankerungstiefe von 85 mmInnengewinde metrisch M8Maximal 60 mm EinschraubtiefeInhalt von 1 Karton á 10 StückDas Setzen des Innengewindeankers erfolgt von Hand unter leichten Drehbewegungen. In Verbindung mit Upat Injektionsmörteln leitet das System die Last sicher in Vollstein und Lochbaustoffe ein. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Ankerstange FIS A M12x120 5.8
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Hochleistungsmörtel FIS V Plus 360 S
9 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Epoxidharzmörtel FIS EM Plus 390 S
3 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Injektions-Ankerhülse FIS H 16x85 K
23 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Injektionsmörtel FIS V Zero 360 S
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Highbond-Ankerstange FHB II-A L M16x145/30
29 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Patrone FHB II-P 16x160
15 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Injektions-Ankerhülse FIS H 18x130/200 K
23 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Ankerstange FIS A M8x175 R
38 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de

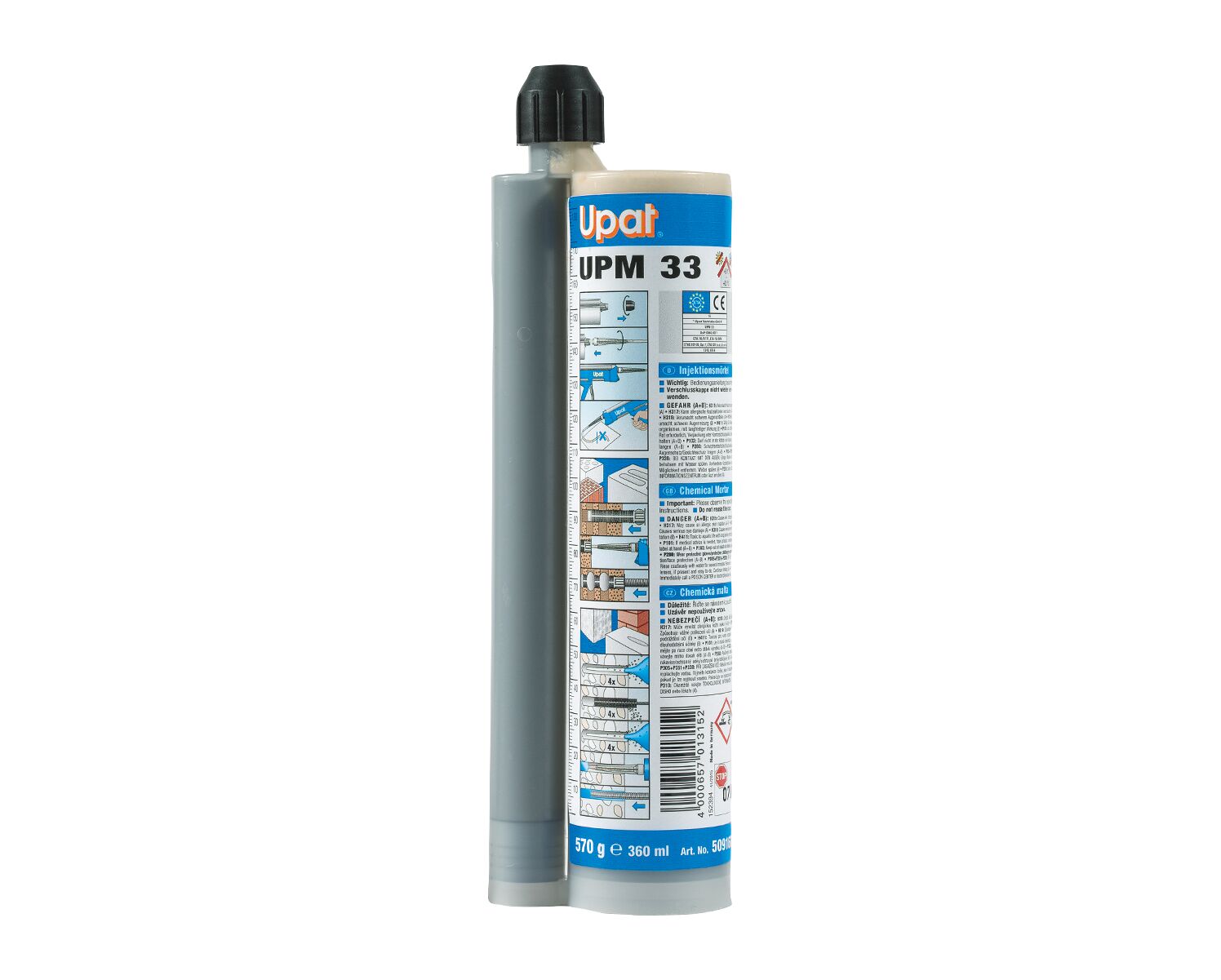

UPAT Injektionsmörtel UPM 33-300
11 Varianten verfügbar
Upat Wirtschaftlicher Injektionsmörtel für standard BefestigungenDer Upat Injektionsmörtel UPM 33-300 Express ist ein wirtschaftliches Injektionssystem mit kurzer Aushärtezeit für die Aufnahme mittlerer und hoher Lasten in Beton und Mauerwerk. Das Produkt eignet sich optimal für Standardbefestigungen und bietet maximale Effizienz im Lochstein sowie bei randnahen Verankerungen.Geeignet für Beton, Voll- und LochbaustoffeZugelassen für Beton, Mauerwerk und BrandschutzVerfügbar als Variante Express mit kurzer AushärtezeitVerwendung mit Ankerstangen UPM-A/ASTA oder Innengewindeankern UPM-I/ISTWirtschaftlicher Einsatz mit Systemzubehör wie PerforierschübenDer Injektionsmörtel wird für Vorsteck- oder Durchsteckmontagen eingesetzt und findet unter anderem Anwendung bei der Befestigung von Stahlträgern, Dachkonstruktionen und Vordächern. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de

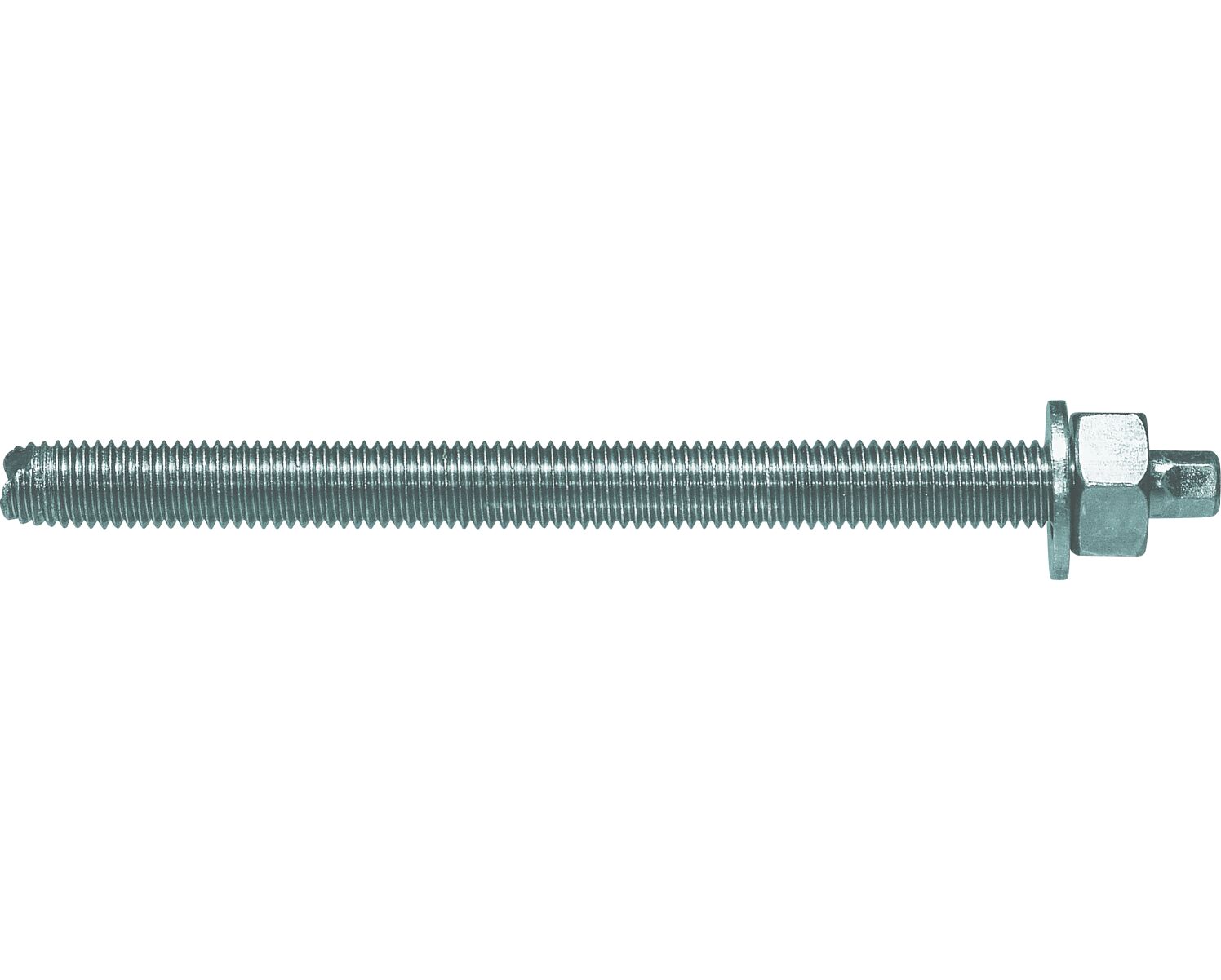

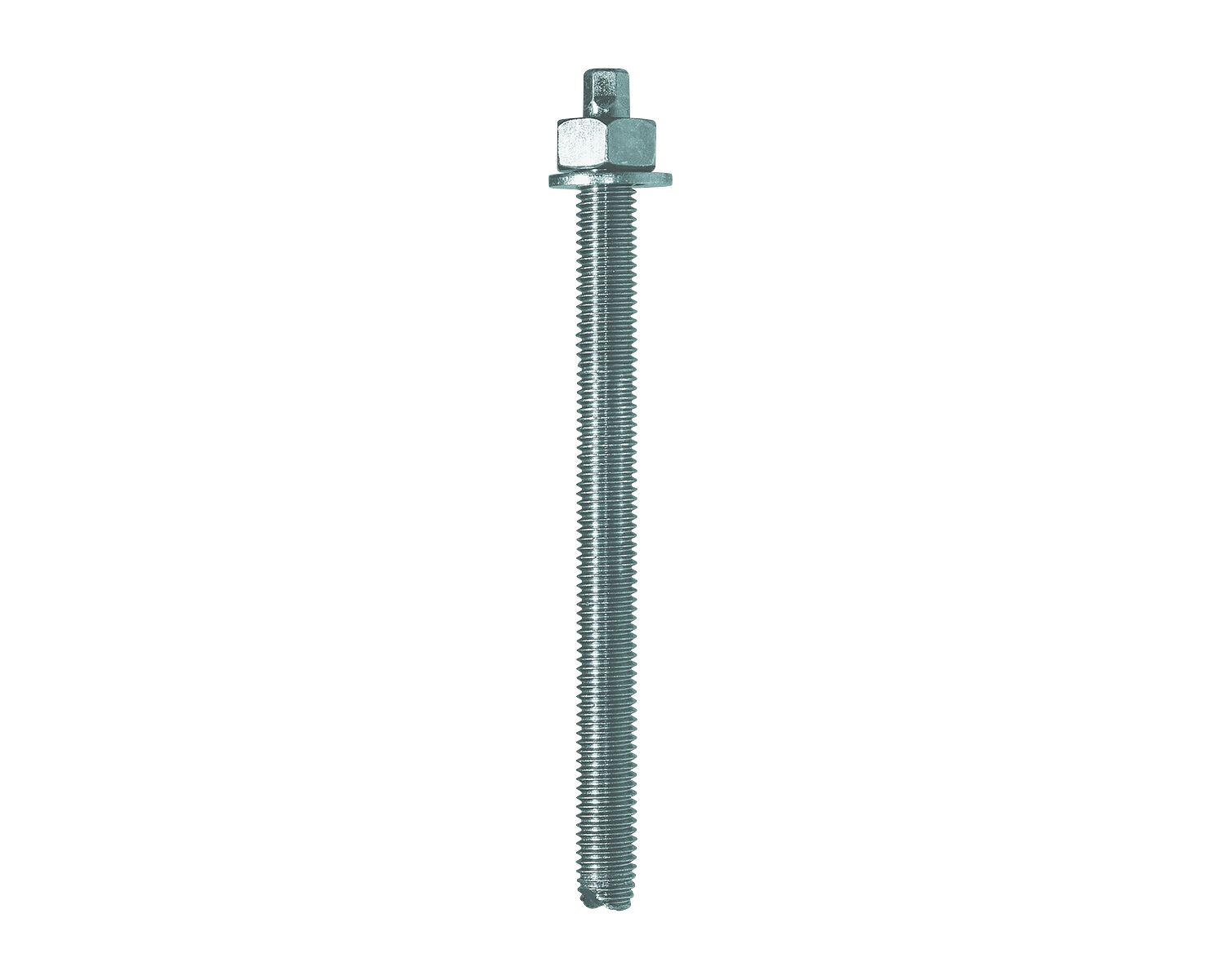

UPAT Ankerstange ASTA M10x130
54 Varianten verfügbar
Upat Ankerstange ASTA RDie Upat Ankerstange ASTA R ist das am vielseitigsten einsetzbare Zubehör in der chemischen Befestigung. Diese Gewindestange in der Ausführung aus nicht rostendem Stahl eignet sich besonders für die Befestigung im Außenbereich.Ausführung aus nicht rostendem StahlKompatibel mit Upat Injektionsmörtel- und PatronensystemenOptimale Montage in Kombination mit MörtelpatronenBesonders geeignet für Außenbereich und StahlkonstruktionenGesamtlänge von 215 mm und Gewinde M16Der wirtschaftlichste Einsatz erfolgt in Kombination mit der Patrone UKA 3 Plus bei diversen Baustoffen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
UPAT Ankerstange ASTA M20x260
54 Varianten verfügbar
Upat Ankerstange ASTA RDie Upat Ankerstange ASTA R ist das am vielseitigsten einsetzbare Zubehör in der chemischen Befestigung. Diese Gewindestange in der Ausführung aus nicht rostendem Stahl eignet sich besonders für die Befestigung im Außenbereich.Ausführung aus nicht rostendem StahlKompatibel mit Upat Injektionsmörtel- und PatronensystemenOptimale Montage in Kombination mit MörtelpatronenBesonders geeignet für Außenbereich und StahlkonstruktionenGesamtlänge von 215 mm und Gewinde M16Der wirtschaftlichste Einsatz erfolgt in Kombination mit der Patrone UKA 3 Plus bei diversen Baustoffen. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Highbond-Spezialmörtel FIS HB 360 S
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Montagemörtel FIS VL 150 C Set
8 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Ankerstange FIS A M16x300 R
38 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Upat Injektionsmörtel BOX UPM 33-300 HWK groß
11 Varianten verfügbar
Upat Wirtschaftlicher Injektionsmörtel für standard BefestigungenDer Upat Injektionsmörtel UPM 33-300 Express ist ein wirtschaftliches Injektionssystem mit kurzer Aushärtezeit für die Aufnahme mittlerer und hoher Lasten in Beton und Mauerwerk. Das Produkt eignet sich optimal für Standardbefestigungen und bietet maximale Effizienz im Lochstein sowie bei randnahen Verankerungen.Geeignet für Beton, Voll- und LochbaustoffeZugelassen für Beton, Mauerwerk und BrandschutzVerfügbar als Variante Express mit kurzer AushärtezeitVerwendung mit Ankerstangen UPM-A/ASTA oder Innengewindeankern UPM-I/ISTWirtschaftlicher Einsatz mit Systemzubehör wie PerforierschübenDer Injektionsmörtel wird für Vorsteck- oder Durchsteckmontagen eingesetzt und findet unter anderem Anwendung bei der Befestigung von Stahlträgern, Dachkonstruktionen und Vordächern. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Auspresspistole Metall KPM 2 Plus
Das fischer Auspressgerät KPM 2 Plus eignet sich zum Auspressen von ein- und zweikammerigen Dicht- und Klebstoffkartuschen. Das 18:1 Übersetzungsverhältnis ermöglicht ein zügiges und kräfteschonendes Auspressen selbst von hochviskosen Massen. Mittels frei zugänglichem und drehbarem Kartuscheneinsatz lässt sich die Kartusche optimal ausrichten und erreicht auch schwer zugängliche Stellen. Der einstellbare Nachlauf-Stopp verhindert das Nachlaufen von niedrigviskosen Massen.

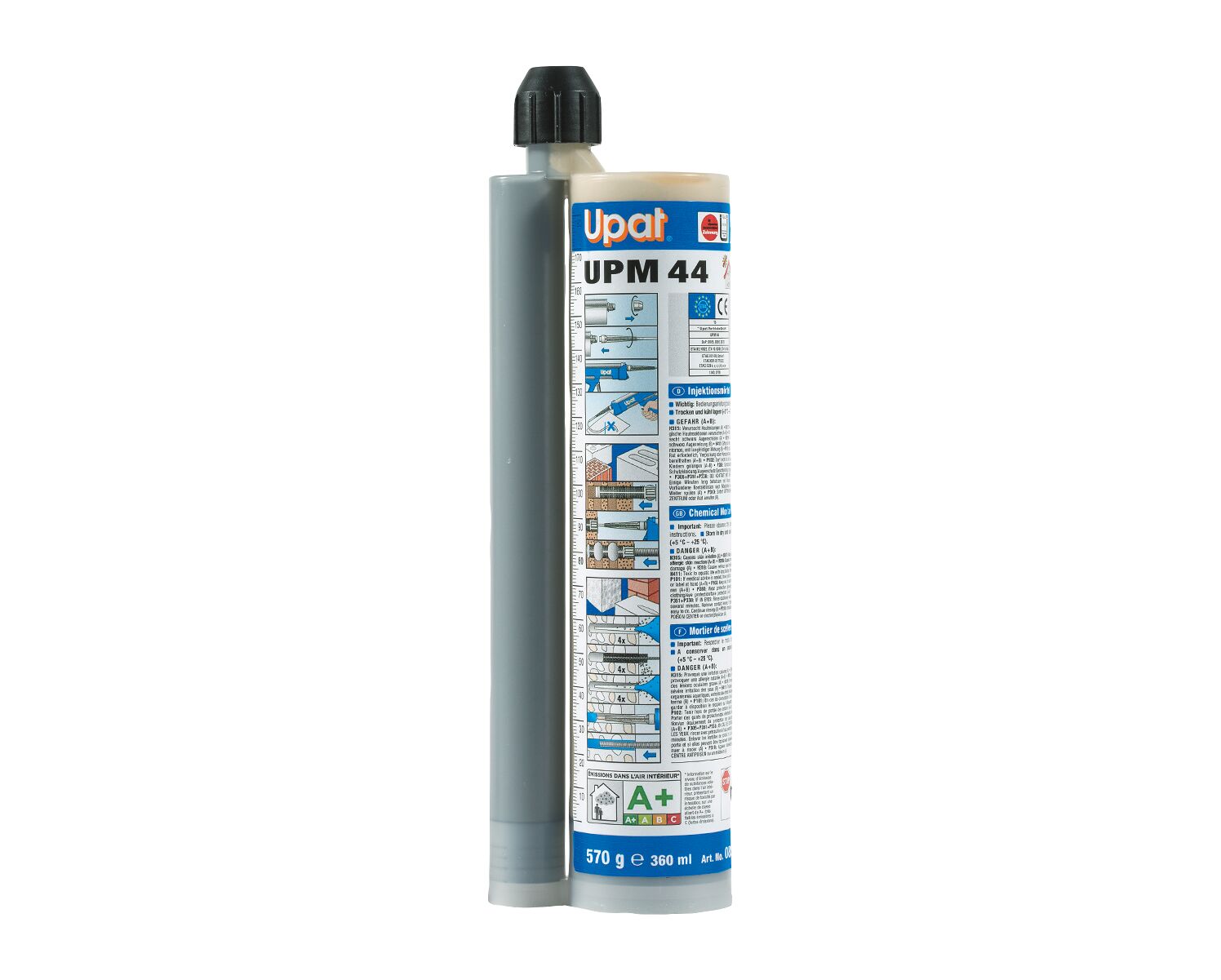

Upat Injektionsmörtel UPM 44-360
6 Varianten verfügbar
Upat Injektionsmörtel UPM 44 CX 150 mlDer zweikomponentige Vinylesterhybrid-Injektionsmörtel UPM 44 ist ein professionelles Befestigungssystem für höchste Lasten in allen relevanten Baustoffen. Er bietet ein umfassendes Zulassungspaket für Befestigungen in Lochstein, Vollstein, Beton und Porenbeton sowie für Bewehrungsanschlüsse.Geeignet für höchste Lasten in Beton und MauerwerkUmfangreiches Zulassungspaket inklusive Seismik C1/C2 und Brandschutz150 ml Kartuschengröße ideal für den gelegentlichen GebrauchAuspressen mit Profi-Auspresspistolen oder herkömmlichen Silikonauspresspistolen möglichFlexibel weiterverwendbar durch einfachen Wechsel des StatikmischersDer Mörtel zeichnet sich durch zugelassene Systemkomponenten wie Ankerstangen und Innengewindeanker aus und eignet sich für den Temperaturbereich im Verankerungsgrund von -5°C bis +40°C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Fischer Injektionsmörtel FIS V Zero 300 T
2 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de
Fischer Superbond-Mörtel FIS SB 390 S
3 Varianten verfügbar
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Fischer Klaus-Fischer-Straße 1 D-72178 Waldachtal Tel.: +49 (0) 74 43 12 60 00 Fax: +49 (0) 74 43 12 45 00 E-Mail: info@fischer.de

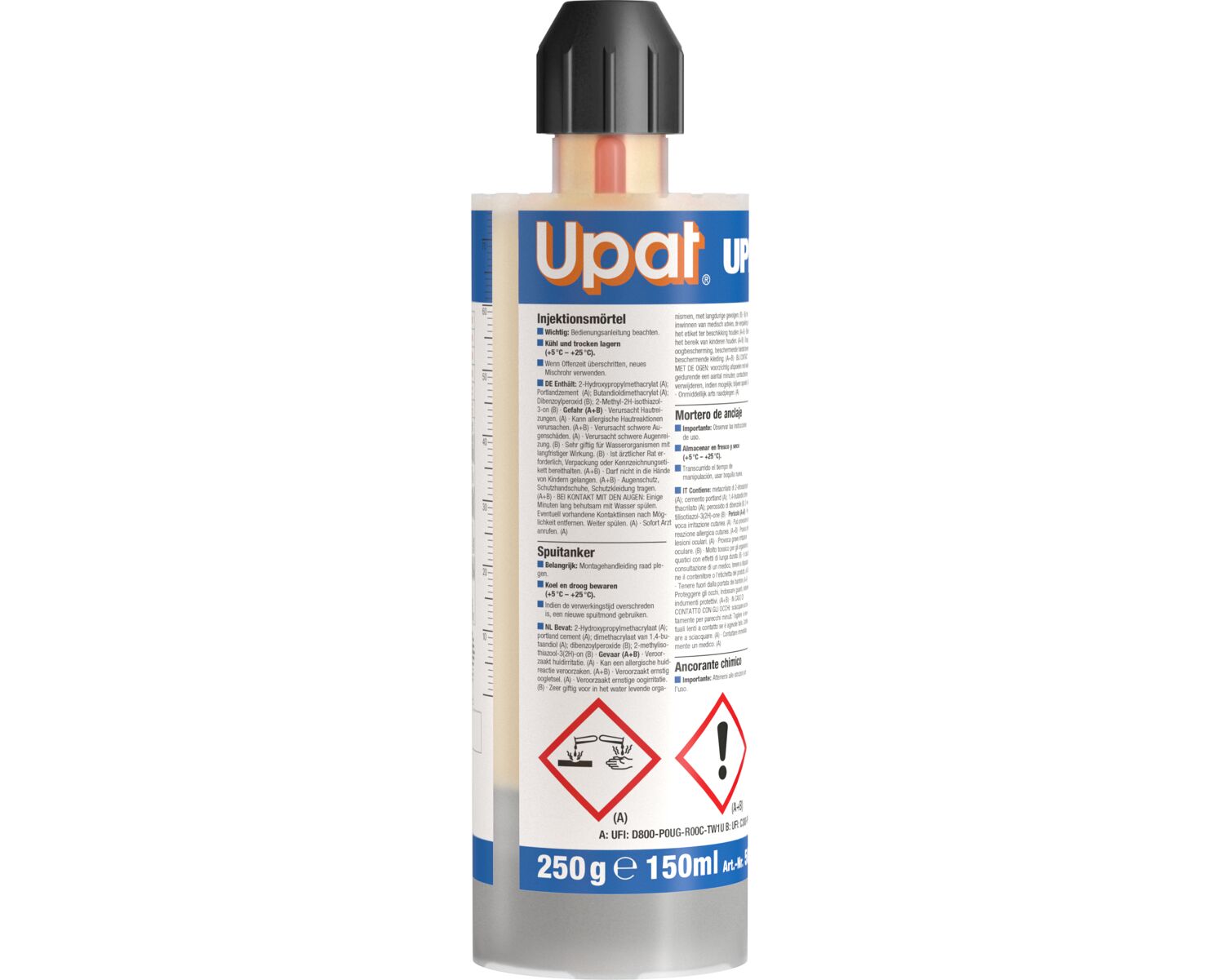

UPAT Injektionsmörtel UPM 44-150 CX
6 Varianten verfügbar
Upat Injektionsmörtel UPM 44 CX 150 mlDer zweikomponentige Vinylesterhybrid-Injektionsmörtel UPM 44 ist ein professionelles Befestigungssystem für höchste Lasten in allen relevanten Baustoffen. Er bietet ein umfassendes Zulassungspaket für Befestigungen in Lochstein, Vollstein, Beton und Porenbeton sowie für Bewehrungsanschlüsse.Geeignet für höchste Lasten in Beton und MauerwerkUmfangreiches Zulassungspaket inklusive Seismik C1/C2 und Brandschutz150 ml Kartuschengröße ideal für den gelegentlichen GebrauchAuspressen mit Profi-Auspresspistolen oder herkömmlichen Silikonauspresspistolen möglichFlexibel weiterverwendbar durch einfachen Wechsel des StatikmischersDer Mörtel zeichnet sich durch zugelassene Systemkomponenten wie Ankerstangen und Innengewindeanker aus und eignet sich für den Temperaturbereich im Verankerungsgrund von -5°C bis +40°C. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Upat Vertriebs GmbH Ansprechpartner: Felix.Kaspari@upat.de Straße: Bebelstraße 11 Stadt: Freiburg (im Breisgau) Zip: 79108 Telefon: +49 766 690228 31 E-Mail: Auftragserfassung@upat.de
Injektionsanker für hohe Lasten und schwierige Untergründe
Bei einem Injektionsanker, auch chemischer Dübel oder Verbundanker genannt, verbindet ein Mörtel die Ankerstange mit dem Bohrloch. Er verankert, ohne Spreizdruck aufzubauen. Das ist von Vorteil nahe an Bauteilrändern, bei geringen Achsabständen und in Lochsteinen, in denen ein Spreizdübel keinen Halt findet. In dieser Kategorie finden Sie Injektionsanker, Mörtel und Ankerstangen von fischer und Upat.
Die Systeme
Injektionsmörtel
fischer bietet Mörtel wie den Hochleistungsmörtel FIS V Plus und den Montagemörtel FIS VL, Upat die Injektionsmörtel UPM 33 und UPM 44. Der Mörtel wird aus der Kartusche über einen Statikmischer in das gereinigte Bohrloch gepresst, danach wird die Ankerstange eingedreht.
Reaktionspatronen
Die Reaktionspatrone RSB aus dem fischer Superbond-System enthält einen Hybridmörtel auf styrolfreier Vinylesterbasis. Die Patrone wird ins Bohrloch gesteckt und beim Setzen der Ankerstange RG M zerstört und durchmischt. Das System ist für ungerissenen und gerissenen Beton gedacht. Auch das Highbond-System mit Patrone FHB II-P und Ankerstange FHB II-A arbeitet so.
Ankerstangen
Ankerstangen gibt es von M6 bis M30 in vielen Längen, bis 1.000 mm. Die fischer FIS A ist aus galvanisch verzinktem Stahl der Güte 5.8, dazu gibt es Ausführungen in 8.8 und in nicht rostendem Stahl (R). Upat liefert die Ankerstange ASTA, ebenfalls 5.8 verzinkt oder rostfrei. Die RG M passt zu den Patronensystemen.
Siebhülsen und Ankerhülsen
In Lochsteinen würde der Mörtel in die Hohlkammern laufen. Siebhülsen wie die Upat UPM-SH oder die fischer Injektions-Ankerhülse FIS H halten ihn zusammen und sorgen für eine formschlüssige Verankerung.
Richtig setzen
Bohrloch reinigen
Ein sauberes Bohrloch ist entscheidend: Staub trennt Mörtel und Untergrund. Nach dem Bohren wird das Loch mehrfach ausgeblasen und ausgebürstet, wie in der Montageanleitung beschrieben.
Aushärtezeit beachten
Die Ankerstange darf erst nach der Aushärtezeit belastet werden. Sie hängt von der Temperatur ab und ist auf der Kartusche angegeben.
Häufige Fragen zu Injektionsankern
Welcher Bohrerdurchmesser passt?
Das hängt von Gewinde und System ab, typisch sind 10 bis 28 mm. Die Angabe steht am Artikel und in der Setztabelle des Herstellers.
Ist Injektion auch für Lochziegel geeignet?
Ja, mit Siebhülse. Dafür sind Injektionsmörtel besonders geeignet. Setzgeräte, Bürsten und Mischer finden Sie unter Zubehör & Ersatzteile.
