Bodenträger für Holz- und Glasböden im System 32
Hettich Bodenträger Sekura
6 Varianten verfügbar
• Zapfendurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 75 (75 kg / m²)• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Steckbodenträger mit Ansatz 5mm , Stahl chromatiert
• Zapfendurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Steckbodenträger 5x24mm Stahl chromatiert
• Bohrdurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Löffelbodenträger 5 mm chromatiert
• Bohrdurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 25 (25 kg / m²) • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Duplo Ø 5 mm, verzinkt
• Zapfendurchmesser beidseitig 5 mm • Stahl • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glasbodenträger
6 Varianten verfügbar
• Für Glasdicke von 4 - 6 mm• Mit Kippsicherung• Bohrdurchmesser 5 mm• Einsetzbar im System 32• Belastungsgruppe L 25 (25 kg / m²)• Zinkdruckguss vernickelt / Kunststoff transparent Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Duplo Ø 5 mm, vernickelt
• Zapfendurchmesser beidseitig 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 50 (50 kg / m²) • Stahl Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Nutbodenträger ø 5 mm, Zink blank
• Für genutete Böden • Zapfendurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 25 (25 kg / m²) • Zinkdruckguss blank Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Safety
4 Varianten verfügbar
• Stahlstift mit Kunststoffauflage• Einsetzbar im System 32• Belastungsgruppe L 50 (50 kg / m²)• Stahl verzinkt / Kunststoff Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Vari Bodenträger & Schiene
6 Varianten verfügbar
• Stahl Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Regalbodenträger Titan 1 Stahl verzinkt
• Verdeckte Montage hinter dem Regalboden • Tragbolzen: SW 10 mm • Max. Belastbarkeit bei Bodenabmessungen von 1000 x 300 mm ist 50 kg / m², 1000 x 250 mm ist 100 kg / m², 1000 x 200 mm ist 160 kg / m² • Max. Belastbarkeit beinhaltet das Regalbodengewicht • Max. Belastbarkeit bei 2 Regalbodenträgern • Höhenverstellung: ± 4 mm • Seitenverstellung: ± 4 mm • Mindestbodendicke: 24 mm • Bodenneigungsverstellung • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Regalbodenträger Titan Stahl verzinkt
• Verdeckte Montage hinter dem Regalboden • Tragbolzen: SW 10 mm • Max. Belastbarkeit bei Bodenabmessungen von 1000 x 300 mm ist 50 kg / m², 1000 x 250 mm ist 100 kg / m², 1000 x 200 mm ist 160 kg / m² • Max. Belastbarkeit beinhaltet das Regalbodengewicht • Max. Belastbarkeit bei 2 Regalbodenträgern • Höhenverstellung: ± 4 mm • Mindestbodendicke: 24 mm • Bodenneigungsverstellung • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich VB 135 Tablarbodenträger
2 Varianten verfügbar
• Der Verbindungsbeschlag VB 135 wird in die angeschnittene Bohrung mit ø 20 mm eingedrückt• Der Fachboden kann nur von oben eingesetzt werden• Der Boden mit dem VB 135 wird lediglich auf die Dübel gedrückt. Über die Keilwirkung wird der Boden an die Seite herangezogen und gegen Herausfallen gesichert• Einsetzbar für Fachboden ab 16 mm• Einsetzbar im System 32• Kunststoff Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Bodenträger Alfa Stop / Beta
8 Varianten verfügbar
• Trägerteil Alfa Stop mit Schnellmontageverriegelung zur Kombination mit dem Gehäuseteil Beta• Trägerteil lässt sich in der Korpusseite mit Hilfe eines Schraubendrehers verriegeln• Zinkdruckguss vernickelt Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Regalbodenträger Titan 3 Stahl verzinkt
• Verdeckte Montage hinter dem Regalboden • Tragbolzen: ø 12 mm • Max. Belastbarkeit bei Bodenabmessungen von 1000 x 300 mm ist 50 kg / m², 1000 x 250 mm ist 100 kg / m², 1000 x 200 mm ist 160 kg / m² • Max. Belastbarkeit beinhaltet das Regalbodengewicht • Max. Belastbarkeit bei 2 Regalbodenträgern • Höhenverstellung: ± 2 mm • Mindestbodendicke: 19 mm • Bodenneigungsverstellung • Stahl verzinkt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Regalbodenträger-Set 320 mm mit Neigungsausgleich (Set= 2 Stück)
• Regalbodenträgeraufnahme mit Neigungsausgleich • Zur verdeckten Montage hinter dem Regalboden • Die max. Belastung ist bei entsprechender Wandbeschaffenheit und einem Trägerabstand von max. 600 mm sowie Bodenabmessungen von 1000 x 350 mm 50 kg / m² • Stahl verzinkt • Wir haben keinen Einfluss auf Material und Beschaffenheit von Wand, Auflage und Befestigung. Diese sind auf die Tragkraft abzustimmen. Set besteht aus: • 2 Stück Regalbodenträger Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
FORMAT Glasbodenträger Fari, Zamak
2 Varianten verfügbar
FORMAT Regal-/Glasbodenträger Fari; Befestigungsart: zum Anschrauben; Befestigungssystem: verdeckt verschraubt; Werkstoff: Zamak; Einsatzbereich: Möbel; Belastbarkeit je Paar: 16 kg; Bodenstärke min.: 8 mm; Bodenstärke max.: 50 mm; Basis: Regal-/Glasbodenträger; Farbton: edelstahloptik
Hettich Fachbodensicherung 5mm Kunststoff glasklar
• Zapfendurchmesser 5 mm • Einsetzbar im System 32 • Kunststoff glasklar Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Lamello Cabineo X Bodenträger ø5 mm vernickelt 500 Stück
Lamello Cabineo X Bodenträger ø5 mm (500 Stk.)Der Cabineo X Bodenträger von Lamello ist ein vielseitiger Verbinder für Korpusse und Fachböden, der sich ideal für die Bearbeitung mit CNC-Maschinen eignet. Er kann entweder in der Werkstatt oder direkt vor Ort eingepresst werden und bietet eine hohe Spannkraft.Effiziente Bearbeitung mit allen CNC-Maschinen durch reine FlächenbearbeitungGesichert gegen Herausziehen und Abheben, ideal für offene RegaleEinteiliger Verbinder ohne zusätzliche Richtelemente wie HolzdübelKombinierbar mit Fachbodenträgern zur Verhinderung des Herausziehens von FachbödenEinklickbar und somit gesichert gegen Verschieben und AbhebenIn Kombination mit Schrauben ist Cabineo X ideal für das nachträgliche Auflegen und Befestigen von Zwischenböden oder Eckverbindungen. Die vernickelte Stahl-Ausführung sorgt für Langlebigkeit und Korrosionsbeständigkeit. Die Lieferung erfolgt im praktischen Karton mit 500 Stück. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de
Sale*
Fachbodenträger m. Nagel Perfekt F Kunststoff braun 13131
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: M-Beschläge Straße: Lindenstraße 14 Stadt: Solingen Zip: 42651 Telefon: +49 212 207911 E-Mail: info@m-beschlaege.de
Hettich Bodenträger Universal D 5mm , vernickelt
• Zapfendurchmesser 5 mm • Einsetzbar im System 32 • Belastungsgruppe L 75 (75 kg / m²) • Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Lamello Cabineo X Bodenträger ø3, 500 Stück
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Lamello GmbH Ansprechpartner: m.lambertz@lamello.com Straße: Gewerbestr. 24 Stadt: Grenzach-Wyhlen Zip: 79639 Telefon: +49 7624 8089200 E-Mail: info@lamello.de
Bodenträger für Regale, Schränke und Vitrinen
Bodenträger halten Einlegeböden in Schränken, Regalen und Vitrinen. Sie werden in eine Lochreihe gesteckt, sodass die Böden in der Höhe frei versetzt werden können. Für Holzböden, Glasböden und schwere Fachböden gibt es jeweils passende Formen. In dieser Kategorie finden Sie Bodenträger von Hettich, ergänzt um einzelne Modelle von Lamello und M-Beschläge.
Bauformen
Stift- und Löffelbodenträger
Der einfache Bodenträger ist ein Stift mit Auflage, der in eine 5-mm-Bohrung im System 32 gesteckt wird. Löffelbodenträger aus chromatiertem Stahl haben eine breitere Auflage. Nutbodenträger aus Zink greifen in eine Nut an der Unterseite des Bodens und sichern ihn gegen Verrutschen. Fachbodenträger mit Nagel aus braunem Kunststoff werden eingeschlagen.

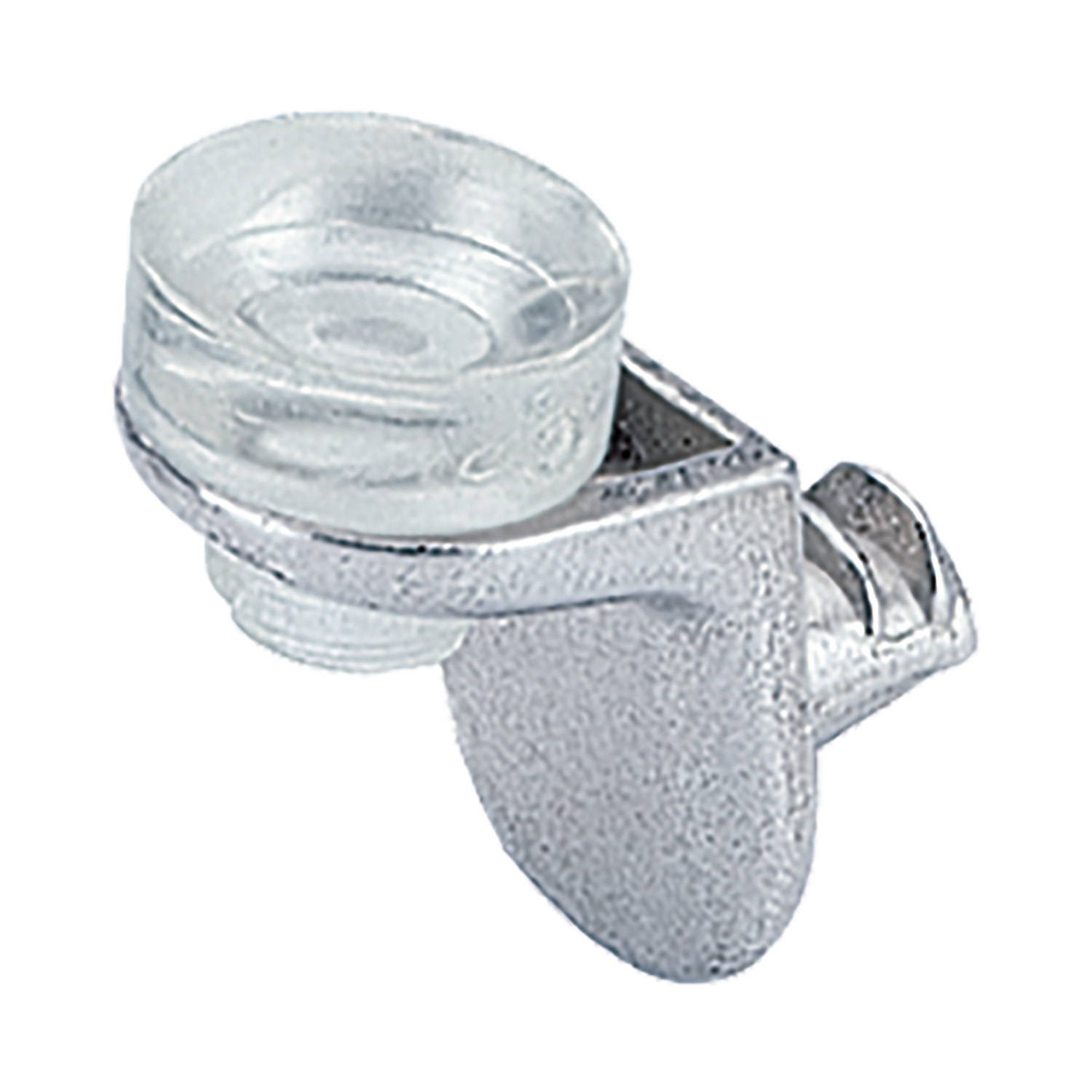

Glasbodenträger
Glasböden brauchen Träger, die das Glas nicht beschädigen und es gegen Abrutschen sichern. Hettich bietet Glasbodenträger aus glasklarem Kunststoff mit Kippsicherung für 5-mm-Bohrungen, Hettich nennt dafür die Belastungsgruppe L 25 mit 25 kg je Quadratmeter. Kleinere Glasbodenträger für 3-mm-Bohrungen und der Bodenträger Safety sind für feine Vitrinen gedacht. Der Sekura 8 hat einen Glasbodenhalter.
Verriegelnde Bodenträger
Die Systeme Alfa Stop und Beta bestehen aus Trägerteil und Gehäuseteil. Das Trägerteil lässt sich mit einem Schraubendreher in der Korpusseite verriegeln. So bleibt ein Boden fest, auch wenn Möbel transportiert werden. Sekura 7 gibt es für 3- und 5-mm-Bohrungen.
Bodenträgerschienen und Sets
Die Bodenträgerschiene Vari aus blankem Aluminium mit 11 x 6 mm wird in eine Nut eingelassen, die passenden Vari-Bodenträger lassen sich stufenlos versetzen. Regalbodenträger-Sets mit Neigungsausgleich tragen Böden auch an schiefen Wänden gerade. Der Tablarbodenträger VB 135 ist für Tablare vorgesehen.
Auswahl
Bohrung, Last und Material
Die meisten Träger passen in 5-mm-Bohrungen, Vitrinen arbeiten oft mit 3 mm. Beachten Sie die Belastbarkeit und ob eine Herausfallsicherung nötig ist, etwa bei Möbeln, die bewegt werden.
Häufige Fragen zu Bodenträgern
Wie viele Bodenträger brauche ich je Boden?
Üblich sind vier, je zwei auf jeder Seite. Bei langen Böden kommt eine Mittelstütze oder eine Schiene hinzu.
Welche Bodenträger für Glas?
Glasbodenträger mit Kunststoffauflage oder Kippsicherung. Winkel und Konsolen für offene Regale finden Sie unter Konsolen & Winkel.
