Montageschablonen: Bohrlehren und Montagehilfen für Beschläge
Hettich Bohrlehre Multi Blue
• Einfache Ankörnlehre: der ideale Begleiter zur Montage vor Ort, bei der ohne große Maschinen der eine oder andere Beschlag fachmännisch montiert werden muss • Handlich, klein und multifunktional zugleich • Die zweiseitige Ankörnschablone MultiBlue ermöglicht das Ankörnen von - Systembohrungen im Raster 32 für z. B. Montageplatten, Dübel, Bodenträger - Topfbohrungen ø 35 und ø 26 mit C-Maß 4 mm für Scharniere - Bohrungen ø 25 für Verbindungsbeschlag Rastex 25 - Bohrungen ø 20 für Verbindungsbeschläge VB 35 und VB 135 • Kunststoff blau Hettich Technical AssistantAnwendung MultiBlueBlätterkatalog
Hettich Ankörnlehre für Montageplatten und Scharniere
• Ideal zum Einsatz vor Ort auf der Baustelle • Zum Ankörnen der Bohrpositionen von Scharnieren (Bohrbild TH) und Kreuzmontageplatten • Für vorliegende, halb vorliegende und einliegende Fronten • Kunststoff blau Hettich Technical AssistantAnwendung von BlueJig ScharnierBlätterkatalog
Hettich Bohrlehre BlueJig Quadro EB20 Start f. Actro 5D, YOU, Quadro YOU
Quadro Start • Zum Einbringen der Bohrung ø 6 mm für den C-Haken bei allen Actro und Quadro Führungen für Holzschubkästen, für alle Einbaubreiten (EB) • Kunststoff blau mit gehärteter Bohrbuchse aus Stahl • Zubehör Spiralbohrer bitte separat bestellen Hettich Technical AssistantMontage Quadro VollauszugQuadro, verdeckte AuszugsführungBlätterkatalog
Hettich Universalbohrlehre Exakta 1000mm mit 2 Anschlägen
4 Varianten verfügbar
• Praktisch bei kleinen Möbelserien, Musterbau und Objektausstattung• Für mehr Genauigkeit und rationelle Fertigung• Einsatzbereiche:- zum Bohren für Bohrungen ø 5 mm im System 32- zum Ankörnen von Bohrungen für Scharniere und Montageplatten- zum Ankörnen von Bohrungen für Verbindungsbeschläge VB 18 / 19 / 20 / 21 / 35 / 36, Rastex 15 • Zubehör HSS-Spiralbohrer bitte separat bestellen Hettich Technical AssistantBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Korpusbohrlehre für Führungen
• Einsetzbar für: - Führungssystem Actro YOU / Quadro V6 YOU für AvanTech YOU - Führungssystem Actro 5D für Holzschubkästen - Führungssystem Actro für ArciTech - Führungssystem Quadro für InnoTech / InnoTech Atira - Quadro für Holzschubkästen (Aufschiebe- und Aufsteckmontage, Teil- und Vollauszüge) - Quadro für Systema Top 2000 - Kugelauszüge KA - Rollschubführungen FR • Kunststoff Hettich Technical AssistantBlätterkatalog
Hettich Bohrlehre für Push to open
• Zum Bohren der horizontalen Bohrung am Korpus für die Push to open Einbohrvarianten • Universell für alle Materialdicken • Bohrbuchsen aus gehärtetem Stahl • Kunststoff • Bohrer und Stellring sind nicht im Lieferumfang enthalten Hettich Technical AssistantBlätterkatalog
Lamello Clamex S-20 Bohr- und Ausrichtlehre 125254
Lamello Clamex S-20 Bohr- und AusrichtlehreDie Lamello Clamex S-20 Bohr- und Ausrichtlehre ist ein unverzichtbares Werkzeug für präzise Verbindungen im Möbelbau und Schreinerhandwerk. Sie ermöglicht das exakte Bohren der 6mm Bohrung und das einfache Einsetzen des Clamex S-20 Verbinders.Einfache und passgenaue Montage von Clamex S-20 MöbelverbindernErmöglicht präzises Bohren der 6mm Bohrung für den VerbinderSorgt für exakte Ausrichtung und stabile VerbindungenGeeignet für den Einsatz in HolzwerkstückenHochwertige Verarbeitung für Langlebigkeit und ZuverlässigkeitDiese Lehre ist ideal für professionelle Anwender, die Wert auf Genauigkeit und Effizienz legen. Sie erleichtert die Arbeit und sorgt für ein optimales Ergebnis bei der Montage von Möbeln und anderen Holzkonstruktionen.
Sale
Hettich Bohrlehre DrillJig Scharnier, Bohrer ø 35 mm / 2 x ø 10 mm
• Für die präzise Montage von Scharnieren bei Einzel- oder Sonderanfertigungen oder beim Nachrüsten von Möbeltüren beim Kunden • Präzise, ausrissfreie, winklige Bohrungen • Hartmetallbestückte Bohrer • Kein "Weglaufen" des Bohrers bei angeschnittenen Bohrungen • Präzise, ausrissfreie Scharnier- und Montageplattenbohrungen • Handbohrmaschinen oder Akkuschrauber erforderlich • Folgende Scharnier- und Montageplattenserien sind mit der DrillJig Scharnier zu verarbeiten: - Sensys, Novisys, Intermat, Kamat, SlideOn, Selekta Pro 2000, Selekta Pro 2035 Set besteht aus: • 1 Stück Bohrkörper Scharnier • 1 Stück Bohrkörper Montageplatte • 1 Stück Sechskantmitnehmer • 1 Stück Bohrer ø 35 mm montiert • 2 Stück Bohrer ø 10 oder 2,5 mm montiert Hettich Technical AssistantAnwendung von DrillJig Scharnier ohne LochreiheBlätterkatalog
Hettich Bohrlehre BlueJig Dübel für Dübelbohrungen
• Für stirnseitige Bohrungen zur Montage von Stahldübeln: - Rastex 15 mit Dübel Spannmaß 20 mm = Bohrmaß 24 mm - Rastex 15 mit Dübel Spannmaß 30 mm = Bohrmaß 34 mm - Rastex 25 mit Dübel Spannmaß 24,5 mm = Bohrmaß 33,5 mm • Praktische Positionierung der Bohrlehre zu vorhandenen Rastex Bohrungen durch 2 Abgreifstifte, Durchmesser 15 und 25 mm • Mit Distanzstücken für Bodendicken 15 / 16, 18 / 19 und 21 / 22 mm • Für Kombinationsbohrung mit Holzdübeln ausgelegt • Kunststoff mit gehärteten Bohrbuchsen aus Stahl Set besteht aus: • 2 Stück Distanzstücke • 2 Stück Abgreifstifte • 1 Stück Bohrlehre • 1 Stück Bohrer, 8 mm Hettich Technical AssistantBlätterkatalog
Hettich Universalbohrlehre Exakta 1500mm mit 2 Anschlägen
4 Varianten verfügbar
• Praktisch bei kleinen Möbelserien, Musterbau und Objektausstattung• Für mehr Genauigkeit und rationelle Fertigung• Einsatzbereiche:- zum Bohren für Bohrungen ø 5 mm im System 32- zum Ankörnen von Bohrungen für Scharniere und Montageplatten- zum Ankörnen von Bohrungen für Verbindungsbeschläge VB 18 / 19 / 20 / 21 / 35 / 36, Rastex 15 • Zubehör HSS-Spiralbohrer bitte separat bestellen Hettich Technical AssistantBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich AvanTech YOU BlueJig Push to open Frontspaltlehre
• Zum Einstellen des Blendenspalts bei Öffnungssystem Push to open Silent bei Auszugsführungen: - Actro 5D - Actro YOU - Quadro V6 YOU • Kunststoff Hettich Technical AssistantAnwendungBlätterkatalog
Hettich Accura Schiene mit Maßskala, Länge 1000 mm
4 Varianten verfügbar
• Bohrlehre im Baukastensystem• Vielseitig einsetzbar, mit verschiedenen Bohrkörpern können diverse Beschläge verarbeitet werden• Rationell, wirtschaftlich und fachgerecht• Anschläge sind links und rechts verwendbar• Leichte Verstellung von Bohrkörper und Anschlägen über Spannschrauben• Schiene mit Maßskala• Einfache Maßfindung durch Sichtfenster im Bohrkörper• Bohrkörper und Schiene aus Aluminium• Verwendung von Hülsenbohrern - minimaler Bohrerverschleiß, da die Schneiden nicht mit der Lehre in Berührung kommen• Zubehör Hülsenbohrer bitte separat bestellenMit den verschiedenen Accura Bohrkörpern können folgende Beschläge verarbeitet werden:• Actro YOU / Quadro V6 YOU für AvanTech YOU• Actro 5D / Quadro für Holzchubkästen• Actro Führungen für ArciTech• Quadro Führungen für InnoTech / InnoTech Atira• Quadro Führungen mit Aufschiebetechnik, Teil- und Vollauszug• Quadro Führungen mit Aufstecktechnik, Teil- und Überauszug• Quadro Auszugssysteme und Kugelauszüge der Programmlinie Systema Top 2000• Rollschubführungen FR (302 / 402 / 602 / 6142 …)• Kugelauszüge KA• Für Scharniere und Montageplatten Sensys, Novisys, Intermat, Kamat und SlideOn• System 32, Lochreihenbohrungen• Griffe mit 2 oder 3 Sockeln ab Bohrabstand 64 mm• Möbelknöpfe Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Practica 250 für AvanTech
Zum Einbringen der Bohrungen für die Frontbefestigung bei AvanTech YOU: • Schubkasten / Frontauszug • Kunststoff • Gehärtete Bohrbuchsen aus Stahl für 10 mm Bohrer mit Tiefenstellring Hettich Technical AssistantAnwendung Practica 250Tipps und TricksBlätterkatalog
Hettich Practica 265 für AvanTech YOU
Zum Einbringen der Bohrungen für die Frontbefestigung bei Aluminiumfronten AvanTech YOU: • Kunststoff • Gehärtete Bohrbuchsen aus Stahl für 3 mm Bohrer Set besteht aus:• 1 Stück Bohrlehre Practica 265 • 1 Stück Bohrer, 3 mm Hettich Technical AssistantBlätterkatalog
Hettich Bohrlehre BlueJig Quadro EB20 Befest.von Quadro an Holzschubkästen
Quadro EB 20 • Zum Einbringen der Bohrung für den C-Haken bei Quadro Führungen für Holzschubkästen, für alle Einbaubreiten (EB) • Positioniert - Kupplungen für Holzschubkästen und Tablarböden - C-Haken für die Befestigung der Führung an der Rückwand - Aufsteckhalter hinten - Blendenbohrung - Neigungsversteller hinten • Aluminium mit gehärteten Bohrbuchsen aus Stahl • Zubehör Spiralbohrer bitte separat bestellen Hettich Technical AssistantMontage Quadro VollauszugQuadro, verdeckte AuszugsführungBlätterkatalog
Hettich BlueJig AvanTech You 105
Zum Ankörnen der Frontbefestigung für AvanTech YOU: • Schubkastenhöhe 101 / 139 mm • Stahl • Frontbefestigung mit Zentrierspitzen Set besteht aus: • 2 Stück BlueJig AvanTech YOU 105 (rechts / links) Set besteht aus: • 2 Stück BlueJig AvanTech YOU 105 (rechts / links) Hettich Technical AssistantBlätterkatalog

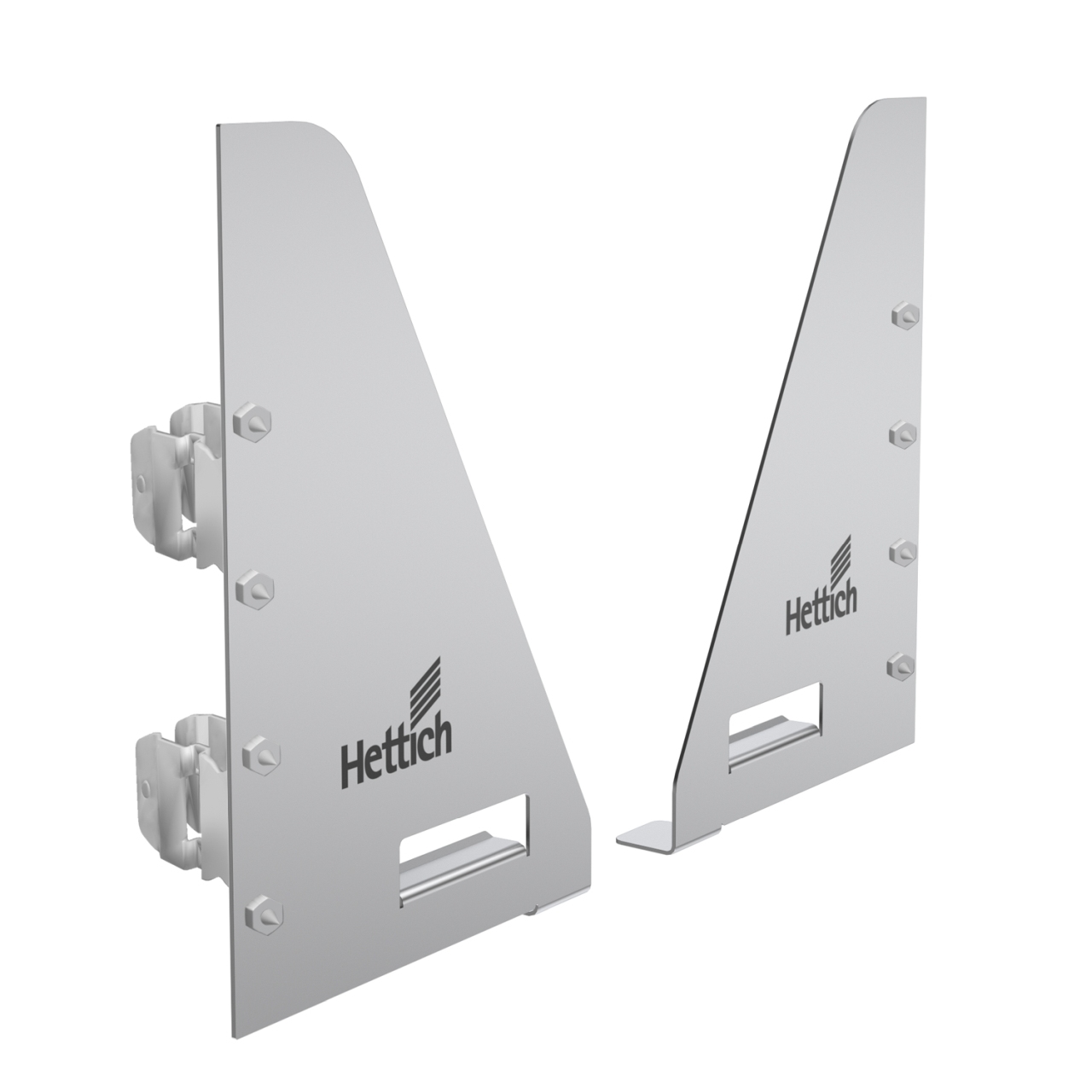

Hettich BlueJig AvanTech You 205
Zum Ankörnen der Frontbefestigung für AvanTech YOU: • Schubkastenhöhe 187mm / 251 mm • Stahl • Frontbefestigung mit Zentrierspitzen Set besteht aus: • 2 Stück BlueJig AvanTech YOU 205 (rechts / links) Set besteht aus: • 2 Stück BlueJig AvanTech YOU 205 (rechts / links) Hettich Technical AssistantBlätterkatalog
Hettich Practica für AvanTech YOU Blendenbefestigung
• Zum Einbringen der Blendenbefestigung bei - AvanTech YOU Schubkasten / Frontauszug • Verstellbereich AvanTech YOU - Seitliche Blendenauflage: bis +25 mm - Blendenhöhe: ab Auszugsführungsunterkante bis + 22 mm • Aluminium Hettich Technical AssistantBlätterkatalog

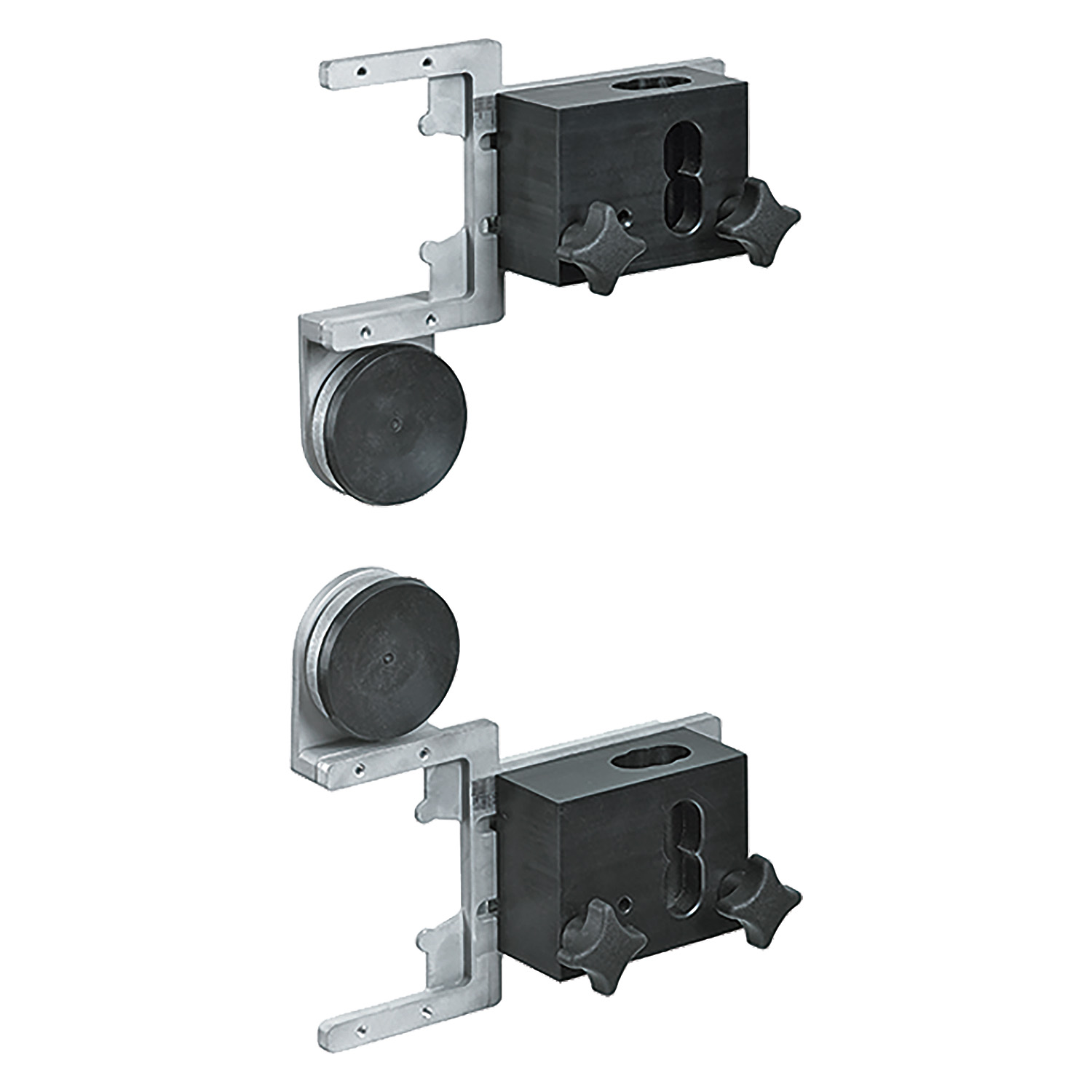

Hettich Accura für Adapter zur Klebemontage für Sensys
• Klebelehre zur Positionierung des Adapters zur Klebemontage für Sensys • Für Glastüren • Glasdicke 3-7 mm • Zur Anwendung mit UV-härtendem Kleber • Material: Aluminium eloxiert, Kunststoff • Zur Verwendung der Klebelehre ist eine Accura Schiene mit Maßskala z.B. Bestell-Nr. 0 070 263 sowie ein verstellbarer Anschlag für einzeln zerlegte Korpusseiten Bestell-Nr. 0 070 266 erforderlich, bitte separat bestellen • Zubehör zur Klebelehre bitte separat bestellen • Adapter zur Klebemontage bitte separat bestellen Set besteht aus: • 2 Stück Klebelehren Hettich Technical AssistantBlätterkatalog
Hettich InnoTech-Zargensystem Zubehör Bohrlehre EB 9,5/10,5
• Bohrlehre zum Bohren der Befestigungspositionen für Seitenstabilisator InnoTech / InnoTech Atira (Bestell-Nr. 9 079 333) • Kunststoff weiß0
Hettich Practica 200 für ArciTech / InnoTech / InnoTech Atira
• Zum Einbringen der Blendenbefestigung bei - ArciTech / InnoTech / InnoTech Atira - Schubkasten und Frontauszug • Sperrholz • Gehärtete Bohrbuchsen aus Stahl für 10 mm Bohrer mit Tiefenstellring • Verstellbereich ArciTech - seitliche Blendenauflage bis -5 mm, bis +20 mm - Blendenhöhe: ab Unterkante Schubkastenboden bis +30 mm • Verstellbereich InnoTech / InnoTech Atira - seitliche Blendenauflage bis -6 mm, bis +20 mm - Blendenhöhe: ab Unterkante Schubkastenboden bis +35 mm Hettich Technical AssistantBlätterkatalog
Hettich BlueJig AvanTech You 305 Inlay
Zum Ankörnen der Frontbefestigung für AvanTech YOU Inlay: • Schubkastenhöhe 187 mm • Stahl • Frontbefestigung mit Zentrierspitzen Set besteht aus: • 2 Stück BlueJig AvanTech YOU 305 (rechts / links) Set besteht aus: • 2 Stück BlueJig AvanTech YOU 305 (rechts / links) Hettich Technical AssistantBlätterkatalog

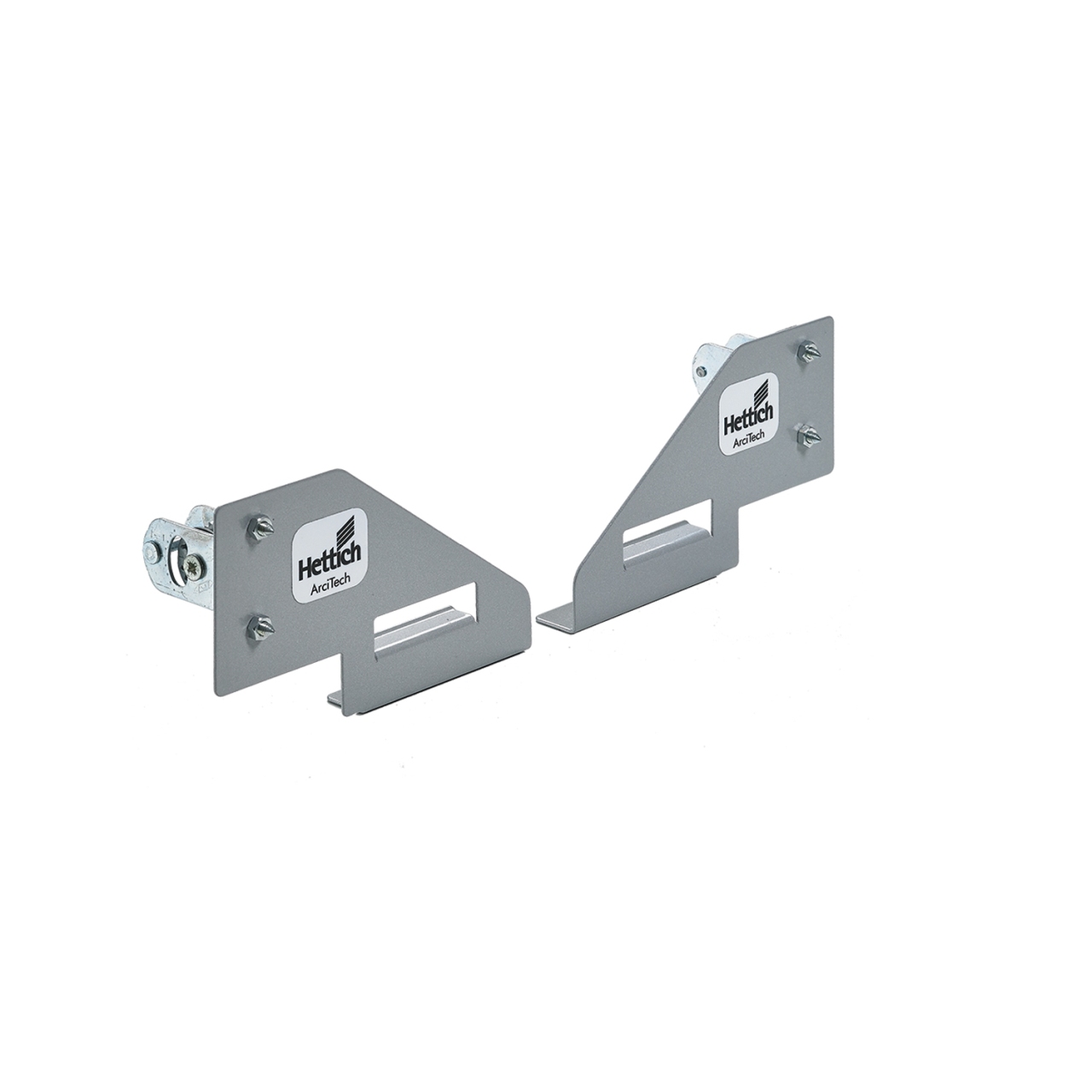

Hettich BlueJig ArciTech
• Zum Ankörnen der Befestigungsbohrungen für ArciTech Frontbefestigung • Stahl Set besteht aus: • 2 Stück BlueJig ArciTech (rechts / links) Hettich Technical AssistantBlätterkatalog
Montageschablonen für präzise Beschlagmontage
Montageschablonen sorgen dafür, dass Bohrungen für Scharniere, Schubkastenfronten und Verbinder an der richtigen Stelle sitzen. Statt jedes Maß einzeln anzureißen, legen Sie die Schablone an, spannen sie fest und bohren durch die Führung. Das spart Zeit bei Serienarbeiten und vermeidet Nacharbeit an teuren Fronten. Das Sortiment umfasst Schablonen und Bohrlehren von Hettich, Lamello und Hawa, abgestimmt auf konkrete Beschlagsysteme.
Schablonen nach Beschlagsystem
Hettich Practica für Schubkastenfronten
Die Practica-Lehren dienen zum Einbringen der Blendenbefestigung. Es gibt Ausführungen für AvanTech YOU, AvanTech, ArciTech, InnoTech und InnoTech Atira, etwa Practica 200, 250 oder 265. Damit sitzt die Front auf allen Schubkästen eines Möbels in der gleichen Höhe und mit gleichem seitlichem Überstand.
BlueJig und Bohrlehren für Zargensysteme
Die BlueJig-Reihe von Hettich positioniert die Bohrungen für Schubkastenseiten und Rückwände, zum Beispiel für ArciTech oder AvanTech YOU mit passendem Inlay. Für das InnoTech-Zargensystem gibt es eine Bohrlehre für die Einbaubreiten EB 9,5 und EB 10,5, also für Korpusseiten von 19 bzw. 18 mm. Für Quadro EB 20 mit Actro 5D und YOU steht eine eigene BlueJig-Start-Lehre bereit.
Lehren für Scharniere und Glas
Die Ankörnlehre für Montageplatten und Scharniere markiert die Befestigungspunkte an Korpus und Tür. Mit der Klebelehre Accura wird der Adapter zur Klebemontage für Sensys an Glastüren von 3 bis 7 mm Dicke ausgerichtet, gedacht für UV-härtenden Kleber.
Lamello und Hawa
Das Lamello Rasto Basic Set ist eine universelle Bohrlehre für Lochreihen. Hawa liefert Einwegbohrlehren, etwa zu SoftMove 80 für Schiebetüren.
Auswahl und Einsatz
Passend zum Beschlag wählen
Prüfen Sie zuerst, welches System verbaut wird: Rastex, VB 35, VB 36, Sensys, Intermat oder ein Schubkastensystem. Die Schablone muss exakt zu Bohrbild und Einbaubreite passen. Lange Lochreihen-Lehren gibt es in Längen von 500 bis 2500 mm.
Werkzeug ergänzen
Die passenden Bohrer, Bohrbuchsen und Anschläge finden Sie unter Montagewerkzeuge. Feststellplatten und Positionierhilfen für die DrillJig-Lehren liegen unter Montageteile.
Häufige Fragen zu Montageschablonen
Lohnt sich eine Schablone auch für wenige Möbel?
Ja, sobald mehrere gleiche Bohrungen nötig sind. Schon bei einem Küchenschrank mit mehreren Schubkästen verhindert die Lehre ungleich sitzende Fronten.
Was ist der Unterschied zwischen Bohrlehre und Ankörnlehre?
Die Bohrlehre führt den Bohrer. Die Ankörnlehre markiert nur die Bohrpunkte, gebohrt wird danach frei oder mit einer Bohrmaschine mit Tiefenanschlag.
