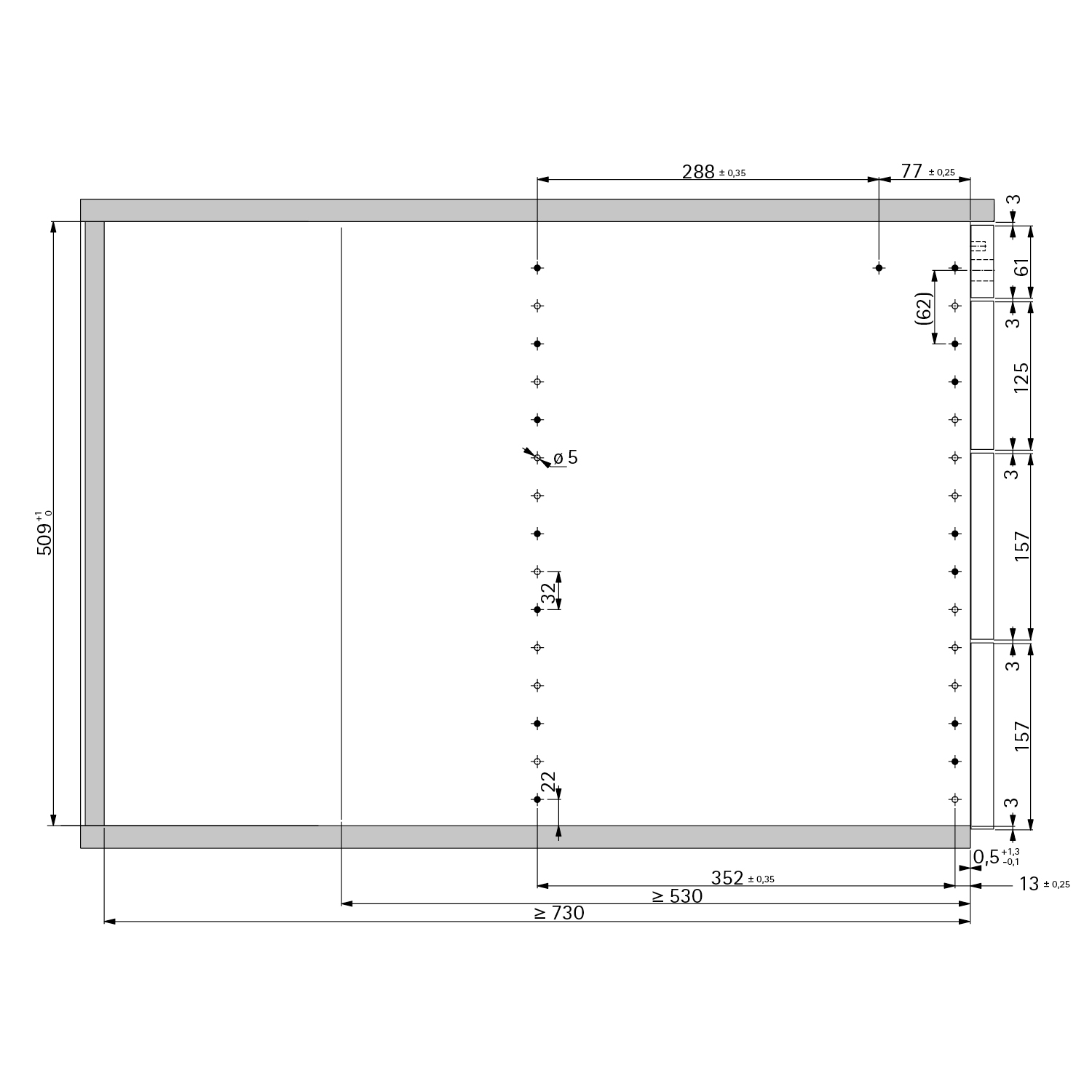

HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

Stück

Produktnummer: 204656

HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

EAN-Nr.: 4023149391859

Bestellnummer: 43466

Zur Produktbeschreibung

Preise exkl. MwSt. zzgl. Versandkosten

Variante

Nur noch 0% verfügbar!

Downloads

Artikelseite (PDF)

43466_EB392_ET530_730_SKO-09273.pdf

PDF 2D-Schnitt

MS_10600_00_000_Top2000_Korpusseite.pdf

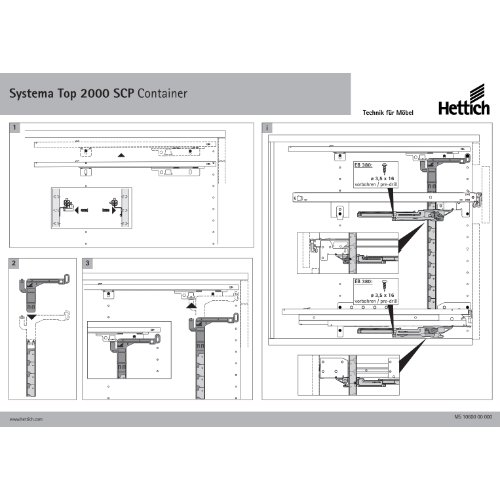

Montage Systema Top 2000 SCP Container

MS_10610_00_000_Top2000-SC_Korpusseite.pdf

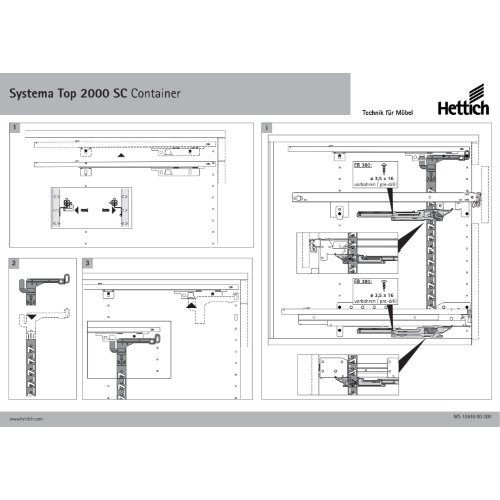

Montage Systema Top 2000 SC Container

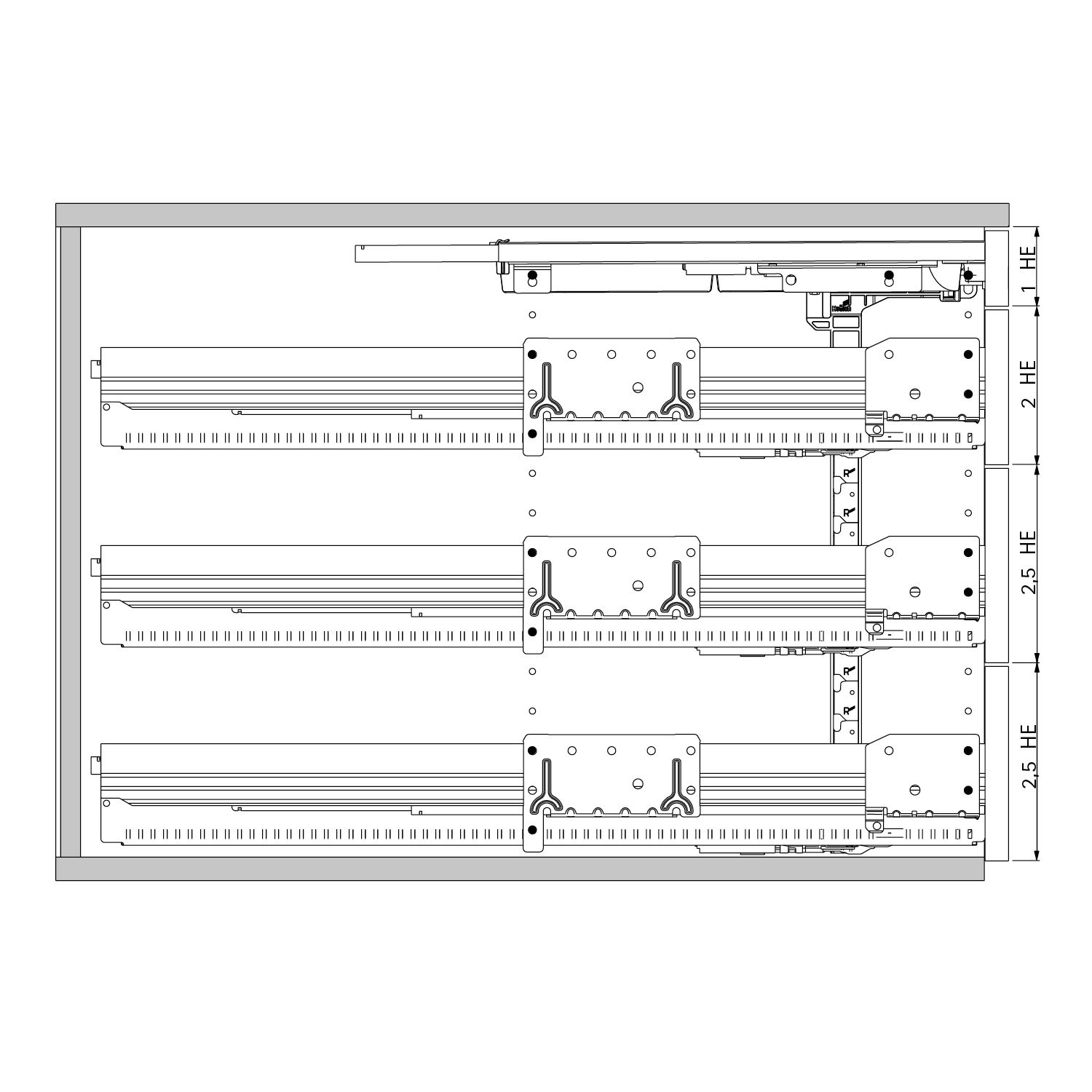

Produktinformationen "HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm"

Höheneinteilung

1 HE: Schreibmaterialauszug
Auszugsführung Quadro 12
2 HE: Stahlschubkasten
Auszugsführung Quadro Duplex 25, Vollauszug
2,5 HE: Stahlschubkasten
Auszugsführung Quadro Duplex 25, Vollauszug
2,5 HE: Stahlschubkasten
Auszugsführung Quadro Duplex 25, Vollauszug

7 HE + 1 = Verriegelungsstange Stop Control oder Stop Control Plus

Eigenschaften

Einbaubreite EB mm:	392
Hersteller:	Hettich
Höheneinheiten:	8 HE
Höheneinheiten HE:	2,5+2,5+2+1
Maßstab:	1:1
Einbautiefe:	530 / 730
EAN:	4023149391859
Bestellnummer:	43466
Variante:	HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Zubehör

%

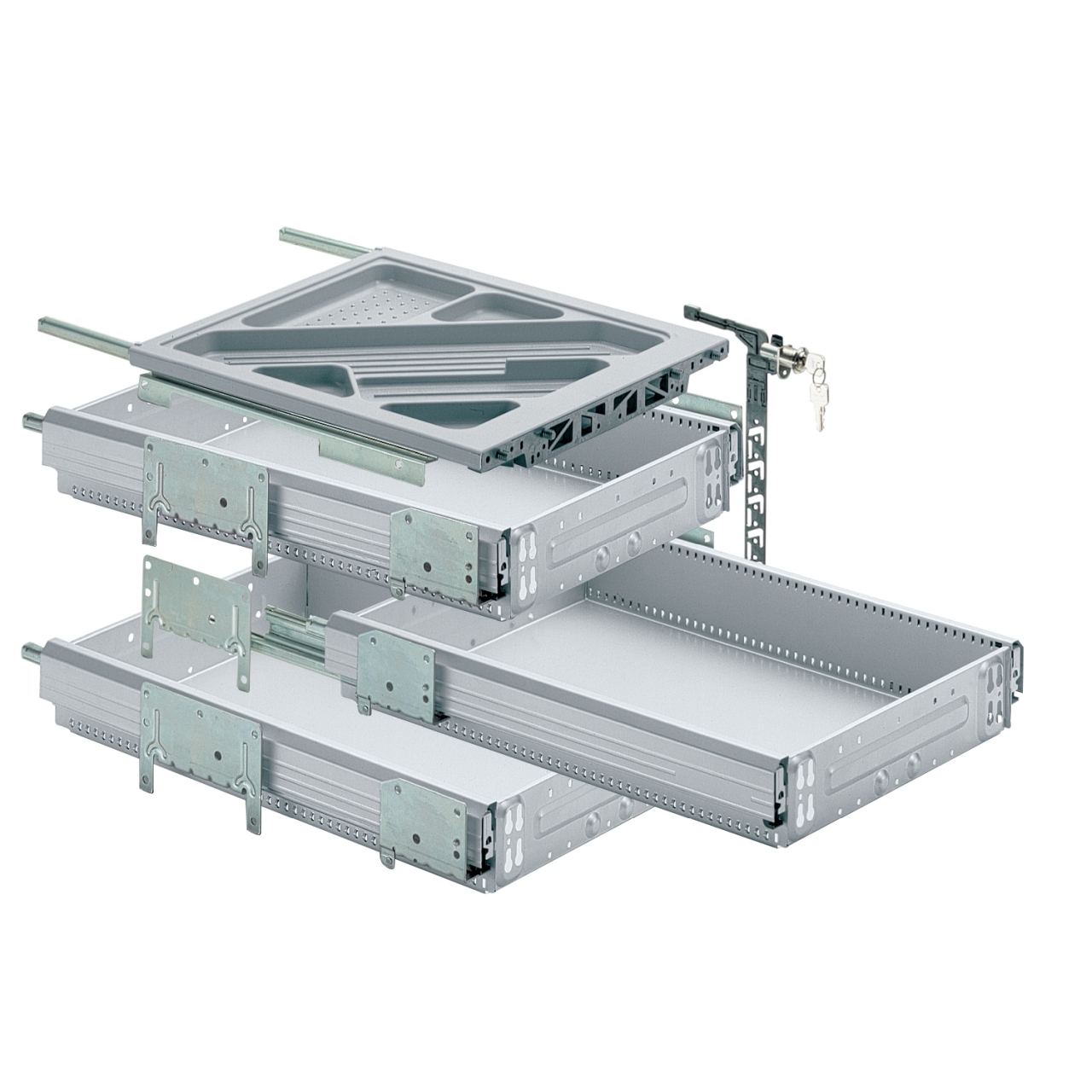

HETTICH Container-Set mit Vollauszügen, Einbautiefe (min) 530 mm, schwarz
