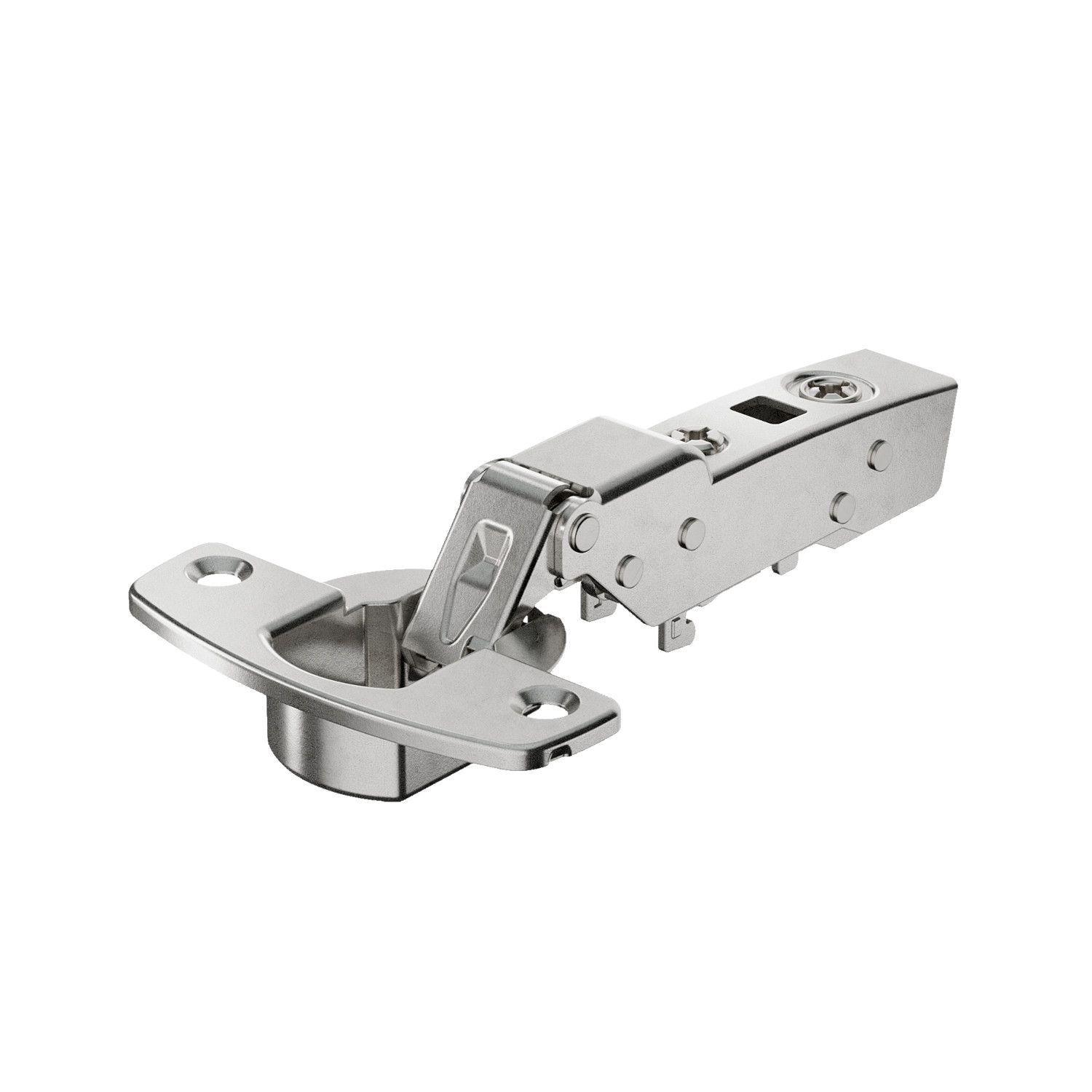

HETTICH Sensys 110°-Scharnier ohne Schließautomatik (Sensys 8675), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Stück

Produktnummer: 268753

HETTICH Sensys 110°-Scharnier ohne Schließautomatik (Sensys 8675), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

EAN-Nr.: 4023149257025

Bestellnummer: 9073663

Zur Produktbeschreibung

Preise exkl. MwSt. zzgl. Versandkosten

Variante

Noch 100% verfügbar!

Downloads

bk_32.pdf

Artikelseite (PDF)

300201_Distanz_B3_DE.pdf

Berechnung Distanz Montageplatte

300201_Montage_Sensys_DE.pdf

Montage Scharnier

300201_Verstellung_Sensys_DE.pdf

Verstellung Scharnier

300201_Montage_OEWB_Sensys_DE.pdf

Montage Öffnungswinkelbegrenzer

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Scharnieranzahl_Sensys_DE.pdf

Scharnieranzahl je Tür

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

300201_Montage_Anschrauben_Sensys.pdf

Montage Scharniertopf

300201_Verstellung_Langloch_Sensys.pdf

Verstellung Montageplatte (Langloch-Höhenverstellung)

Produktinformationen "HETTICH Sensys 110°-Scharnier ohne Schließautomatik (Sensys 8675), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

• Sensys 110°-Scharnier
• Ohne Dämpfung, ohne Schließautomatik, für grifflose Anwendungen (Sensys 8675)
• Qualitätseinstufung nach EN 15570, Level 3
• Öffnungswinkel 110 °
• Für Türdicke 15-24 mm

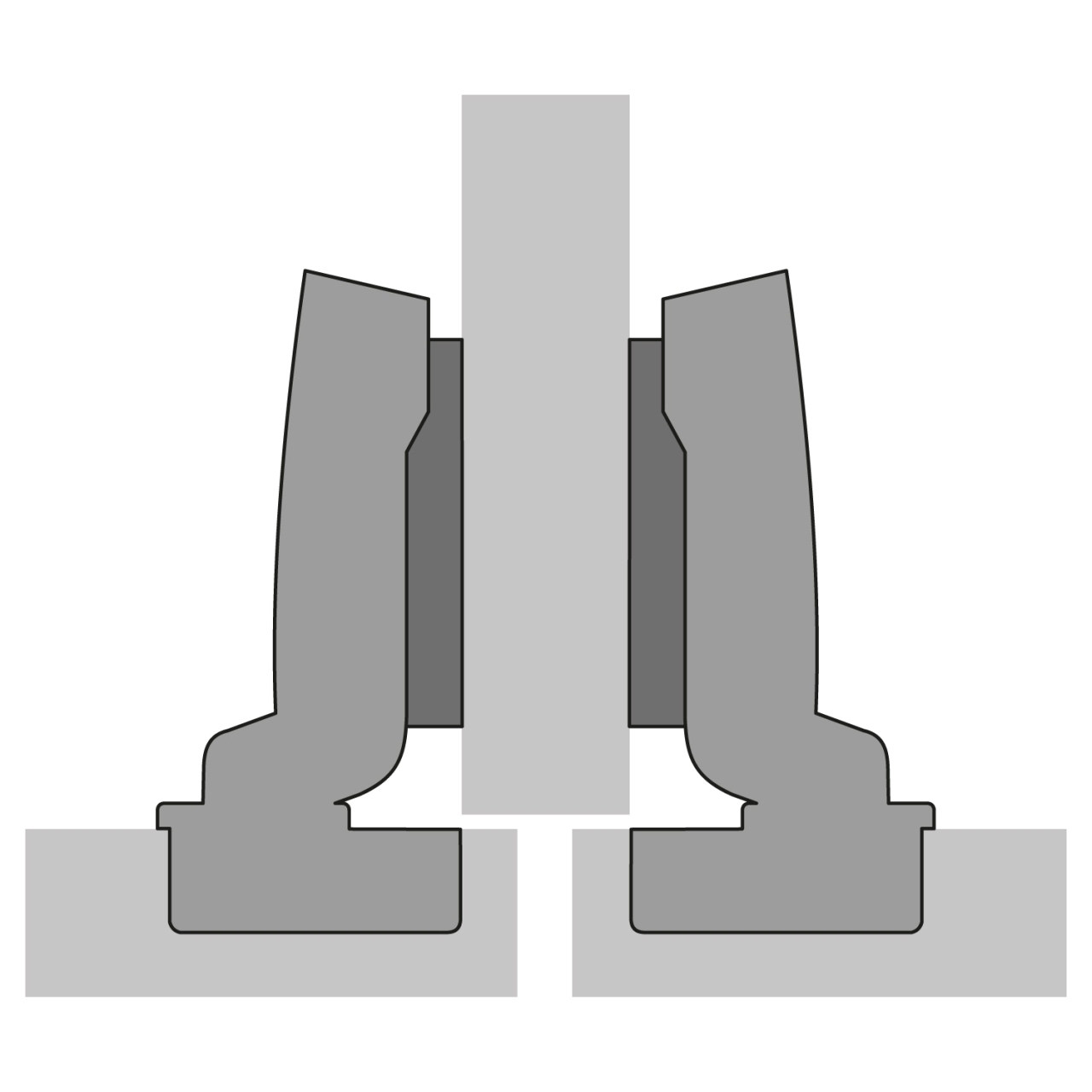

• Anschlagart halb vorliegend (B 3 mm)
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.8 mm
• Montage zum Anschrauben (TH 52)
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +3 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl vernickelt

Eigenschaften

Befestigungsbohrung:	-
Bohrbild:	TH 52 x 5,5 mm
Anschlagart:	halb vorliegend
Durchmesser der Befestigungsbohrung:	Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm
Hersteller:	Hettich
Integrierte Auflagenverstellung:	+2 mm / -2 mm
Integrierte Tiefenverstellung:	+3 mm / -2 mm
Komforteigenschaften:	ohne Schließautomatik
Max. Türdicke:	24 mm
Min. Türdicke:	15 mm
Scharnieroberfläche:	Stahl vernickelt
Schnellmontage Korpus:	ja
Schnellmontage Tür:	nein
Topf-Ausführung:	TH 52
Topfdurchmesser:	35 mm
Türeigenschaft:	Auf Druck öffnend (Push to open)
Vorherige Bestell-Nr.:	9071314
Zuhaltung:	nein
Basis:	3 mm
Konstruktion:	90°-Konstruktion
Montageart:	zum Anschrauben
Öffnungswinkel:	110 °
Türart:	Aluminiumrahmentür (Profilbreite ab 50 mm), Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm), Aluminiumrahmentür (Profilbreite ab 50 mm)
Bestellnummer:	9073663
EAN:	4023149257025
Variante:	HETTICH Sensys 110°-Scharnier ohne Schließautomatik (Sensys 8675), vernickelt, halb vorliegend, Öffnungswinkel 110°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
