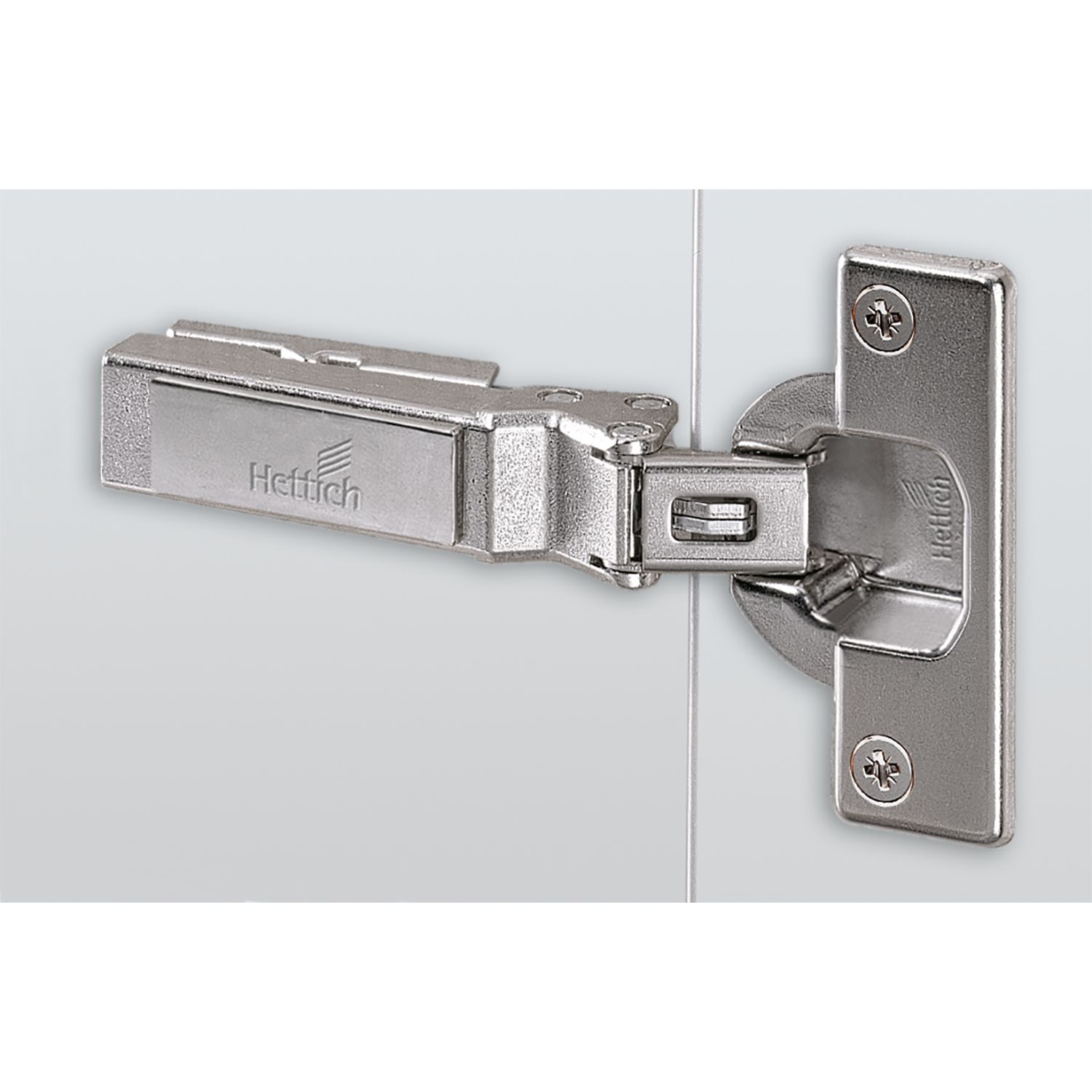

Hettich Intermat Winkelscharnier W-30 (Intermat 9944 W-30), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Hettich Intermat Winkelscharnier W-30 (Intermat 9944 W-30), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Produktnummer:
138801
Hettich Intermat Winkelscharnier W-30 (Intermat 9944 W-30), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
Versand erfolgt voraussichtlich in 7 Tagen
Produktinformationen "Hettich Intermat Winkelscharnier W-30 (Intermat 9944 W-30), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"
• Intermat Winkelscharnier W-30
• Mit Schließautomatik (Intermat 9944 W-30)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 125°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
• Mit Schließautomatik (Intermat 9944 W-30)
• Qualitätseinstufung nach EN 15570, Level 2
• Öffnungswinkel 125°
• Für Türdicke 15 - 28 mm
• Anschlagart vorliegend
• TH - Bohrbild 52 x 5,5 mm
• Topftiefe 12.7 mm
• Montage zum Anschrauben
• Integrierte Auflagenverstellung +2 mm / -2 mm
• Integrierte Tiefenverstellung +2 mm / -2 mm
• Höhenverstellung über Montageplatte
• Stahl / Zinkdruckguss vernickelt
- Hettich Technical Assistant
- Kontruktion von Winkelschränken mit W-Scharnieren
- Verstellmöglichkeiten bei Topfscharnieren
- Artikeldaten 2D/3D (DWG/DXF)
- Bohrbild 2D (DXF)
- Schnittzeichnung 2D (DXF)
- Hettich CAD
Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com
Eigenschaften
| Montageart: | zum Anschrauben |
|---|---|
| Anschlagart: | vorliegend |
| Hersteller: | Hettich |
| Basis: | 12 mm |
| Befestigungsbohrung: | - |
| Bohrbild: | TH 52 x 5,5 mm |
| Durchmesser der Befestigungsbohrung: | Ankörnung, Ankörnung, Vorbohrung max, Ø 2,5 mm, Vorbohrung max, Ø 2,5 mm |
| Integrierte Auflagenverstellung: | +2 mm / -2 mm |
| Integrierte Tiefenverstellung: | +2 mm / -2 mm |
| Komforteigenschaften: | ohne integrierte Dämpfung |

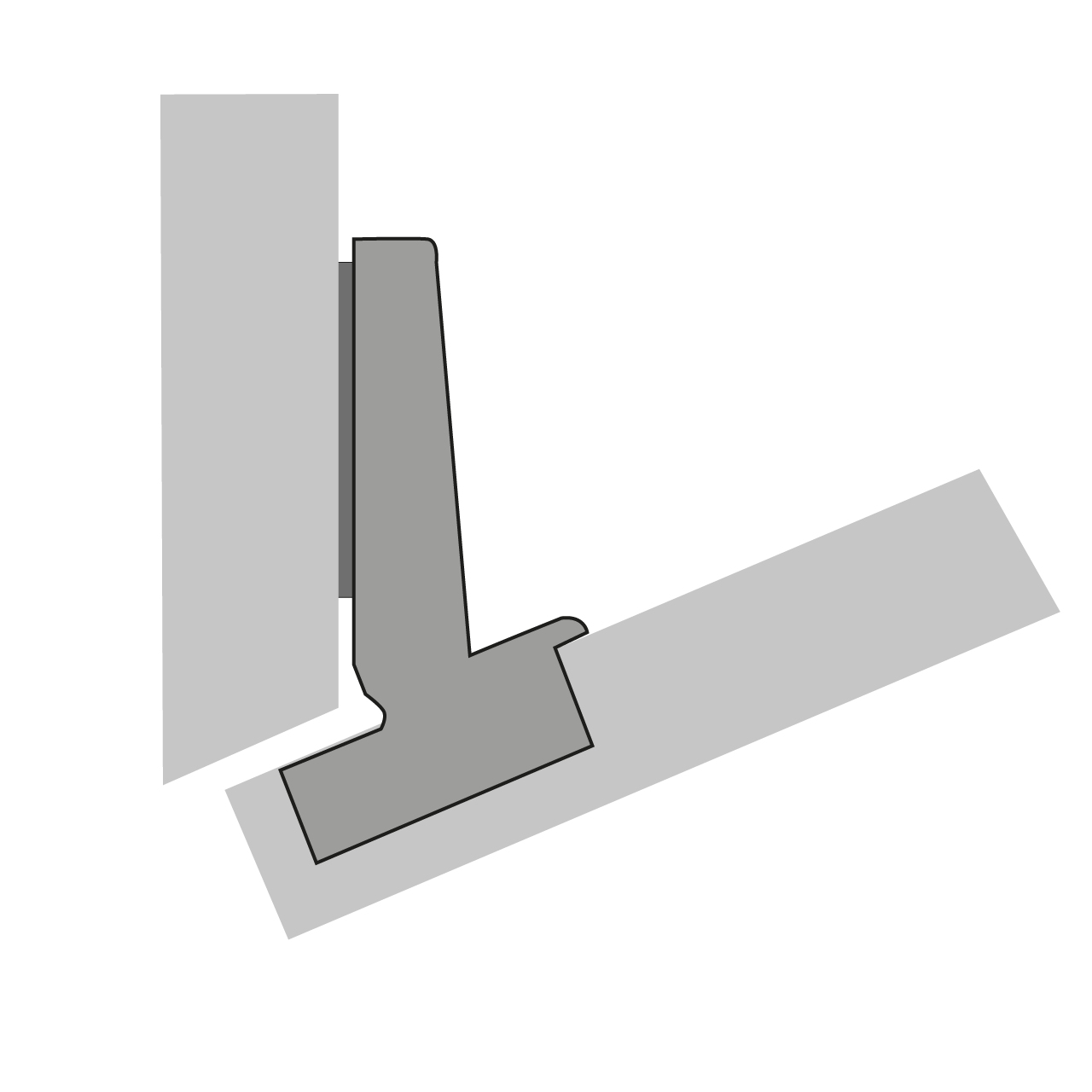

| Konstruktion: | Eckschrank 60° (W -30) |
| Max. Türdicke: | 28 mm |
| Min. Türdicke: | 15 mm |
| Öffnungswinkel: | 125 ° |
| Scharnieroberfläche: | Stahl / Zinkdruckguss vernickelt |
| Schnellmontage Korpus: | ja |
| Schnellmontage Tür: | nein |
| Topf-Ausführung: | TH 42 |
| Topfdurchmesser: | 35 mm |
| Türart: | Holzrahmentür (Profilbreite ab 50 mm), Standardtür / Holztür, Standardtür / Holztür, Holzrahmentür (Profilbreite ab 50 mm) |
| Türeigenschaft: | Auf Druck öffnend (Push to open), Gedämpftes Schließen mit Zuhaltung, Gedämpftes Schließen mit Zuhaltung, Ungedämpftes Schließen mit Zuhaltung, Auf Druck öffnend (Push to open), Ungedämpftes Schließen mit Zuhaltung |
| Vorherige Bestell-Nr.: | 9043417 |
| Zuhaltung: | ja |
| Variante: | HETTICH Intermat Winkelscharnier W-30 (Intermat 9944 W-30), vorliegend, Öffnungswinkel 125°, TH-Bohrbild 52 x 5,5 mm, zum Anschrauben (-) |
| EAN: | 4023149739361 |
| Bestellnummer: | 73936 |
