Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 8 mm), Distanz 5.0 mm

Stück

Produktnummer: 269008

Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 8 mm), Distanz 5.0 mm

EAN-Nr.: 4023149126499

Bestellnummer: 9075063

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Lieferung sofort verfügbar – Abholung nach Bestätigung möglich

Downloads

bk_70.pdf

Artikelseite (PDF)

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300201_Verstellung_Direkt_Sensys.pdf

Verstellung Montageplatte (Direkt-Höhenverstellung)

Produktinformationen "Hettich Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 8 mm), Distanz 5.0 mm"

• Kreuzmontageplatte mit Direkt-Höhenverstellung
• Für Sensys, Novisys und Intermat
• Qualitätseinstufung nach EN 15570, Level 3*

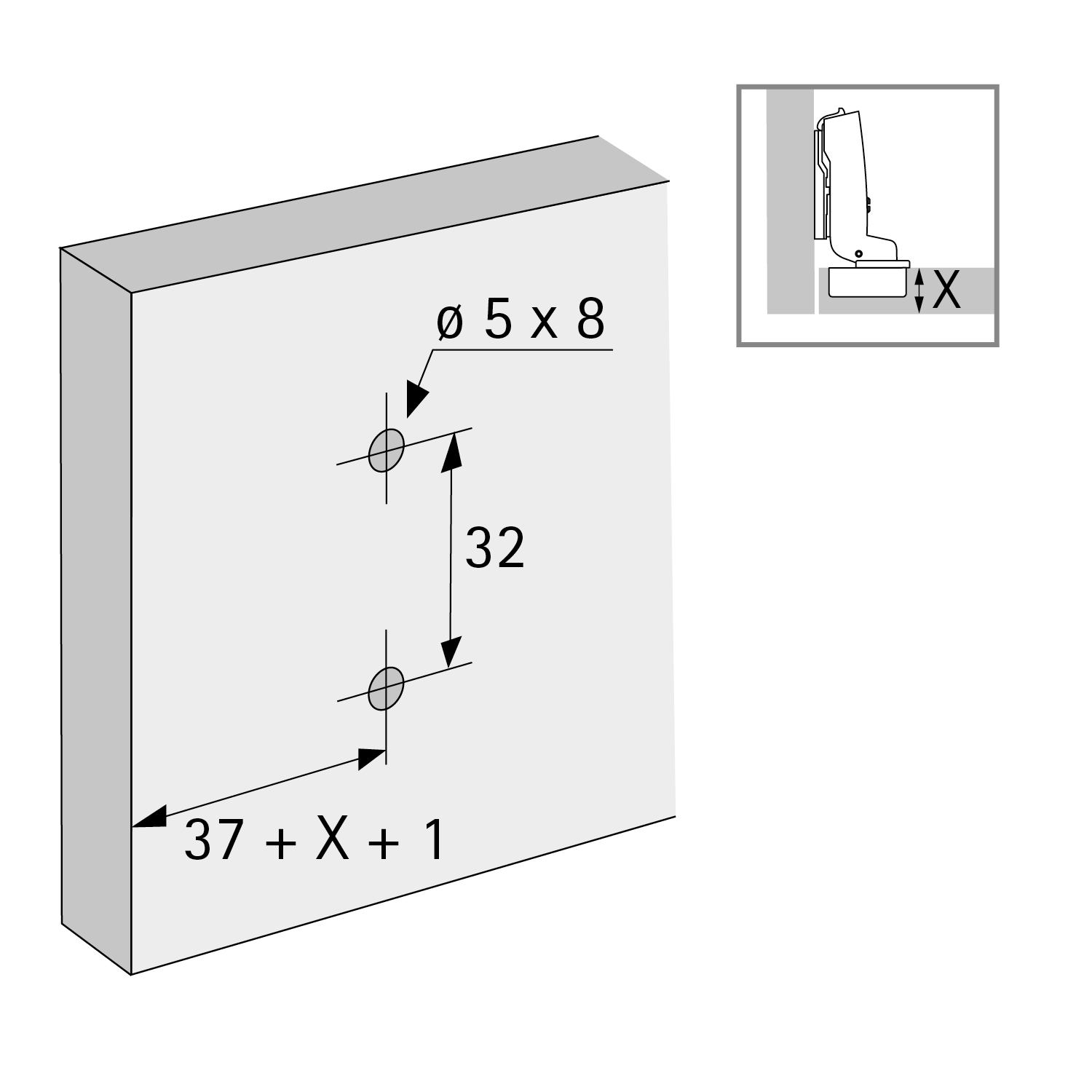

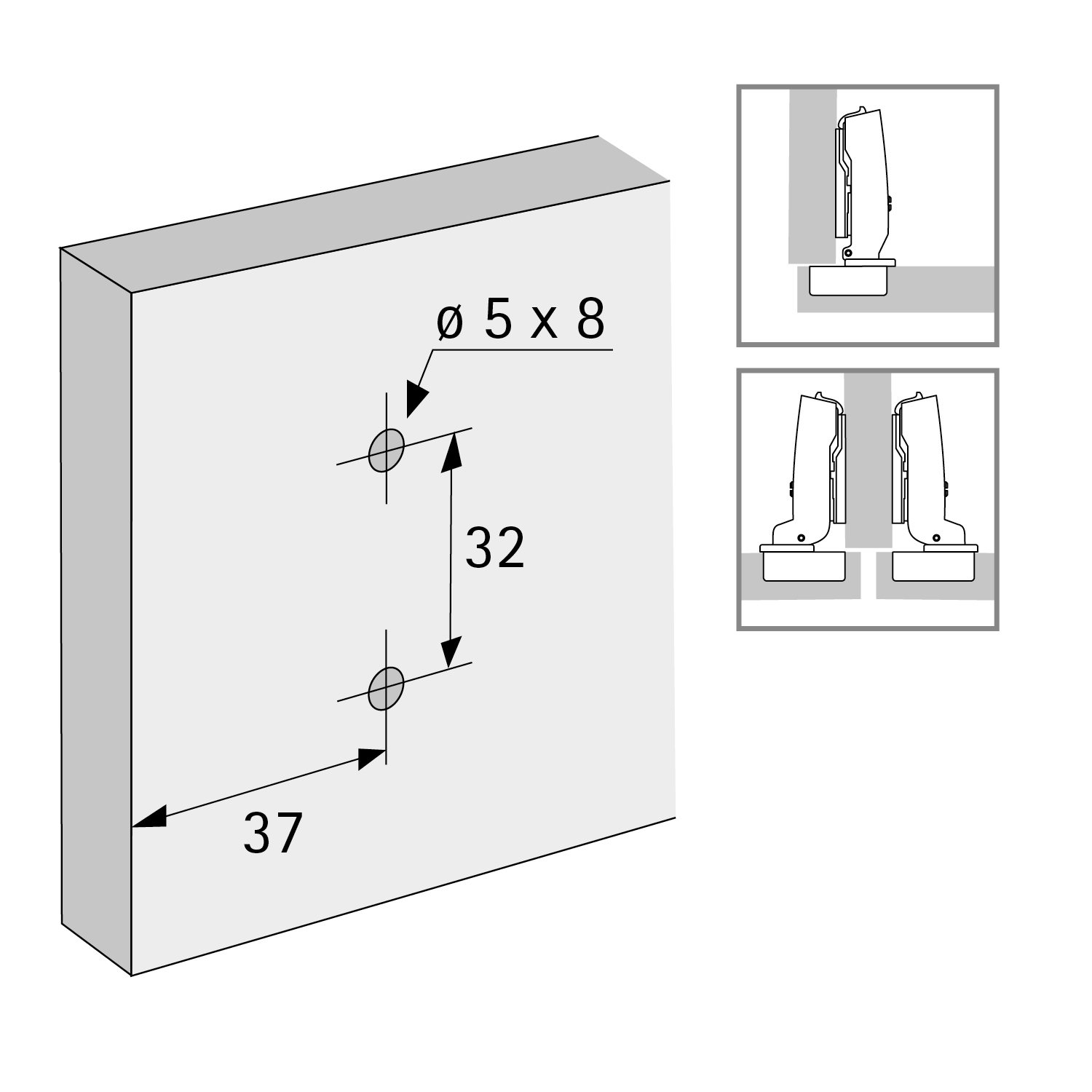

• Für Lochreihe 37 x 32 mm
• Montage mit Euroschrauben (für Bohrung ø 5 x 8 mm)
• Distanz 5.0 mm
• Verstellbereich + 2 mm / - 2 mm
• Halb vorliegende Türen ab 16 mm Seitendicke
• Stahl vernickelt
* bei Verwendung mit Weitwinkelscharnieren: Qualitätseinstufung nach EN 15570, Level 2

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG

Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany

Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com

Eigenschaften

Anschlagart:	einliegend, halb vorliegend, vorliegend, vorliegend, halb vorliegend, einliegend
Hersteller:	Hettich
Oberfläche:	vernickelt
Art der Montageplatte:	Kreuzmontageplatte
Befestigungsbohrung:	ø 5 x 8
Bohrdurchmesser:	5 mm
Distanz mm:	5 mm
Höhenverstellung:	Direkt-Höhenverstellung
Korpus-Seitendicke (min):	15 mm
Lochabstand (min):	32 mm
Lochreihenabstand LR:	37 mm
Material:	Stahl
Montageart:	mit Euroschrauben
Verstellbereich mm:	+ 2 mm / - 2 mm
Variante:	HETTICH Kreuzmontageplatte mit Direkt-Höhenverstellung, vernickelt, Lochreihe 37 x 32 mm, mit Euroschrauben (für Bohrung ø 5 x 8 mm), Distanz 5.0 mm
EAN:	4023149126499
Bestellnummer:	9075063
