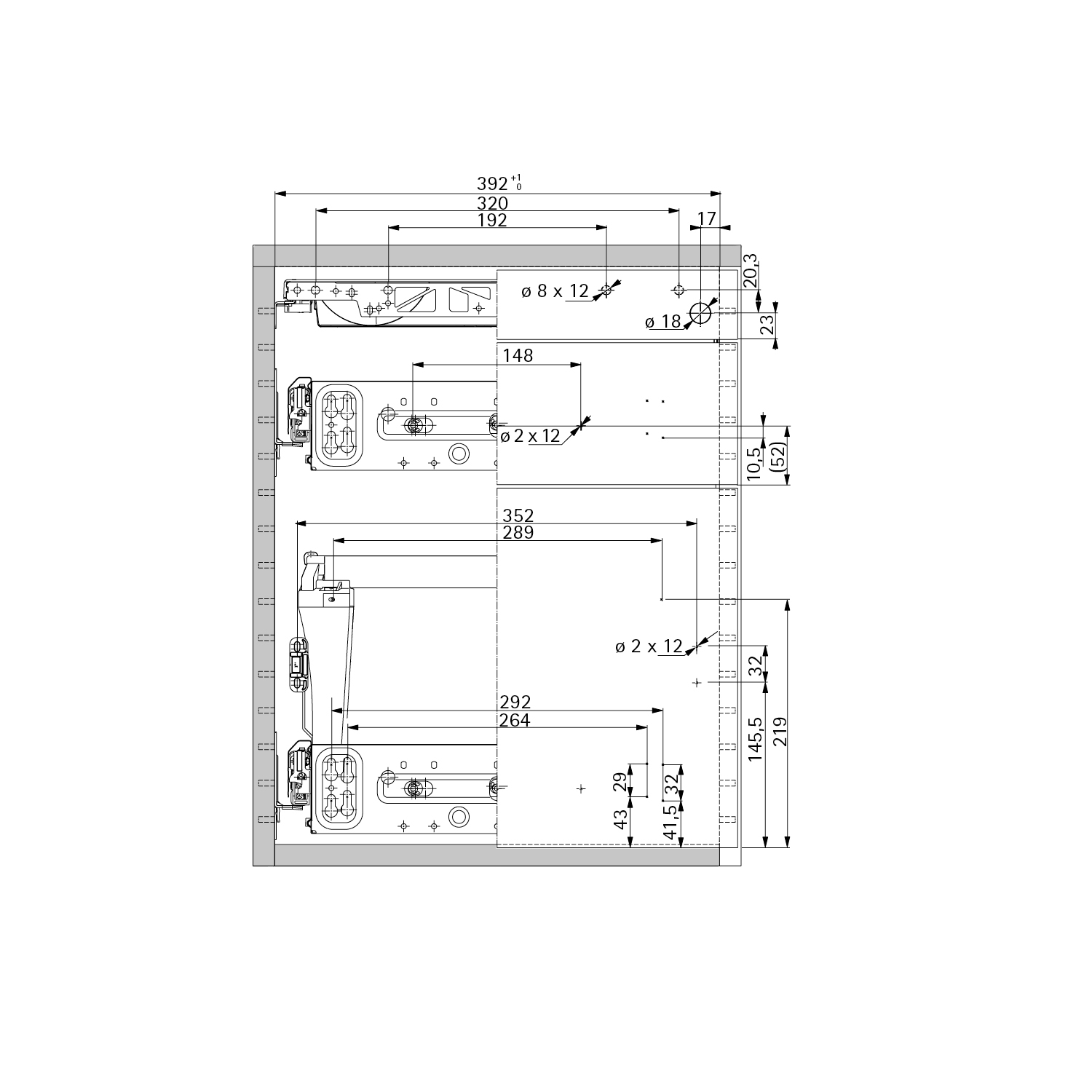

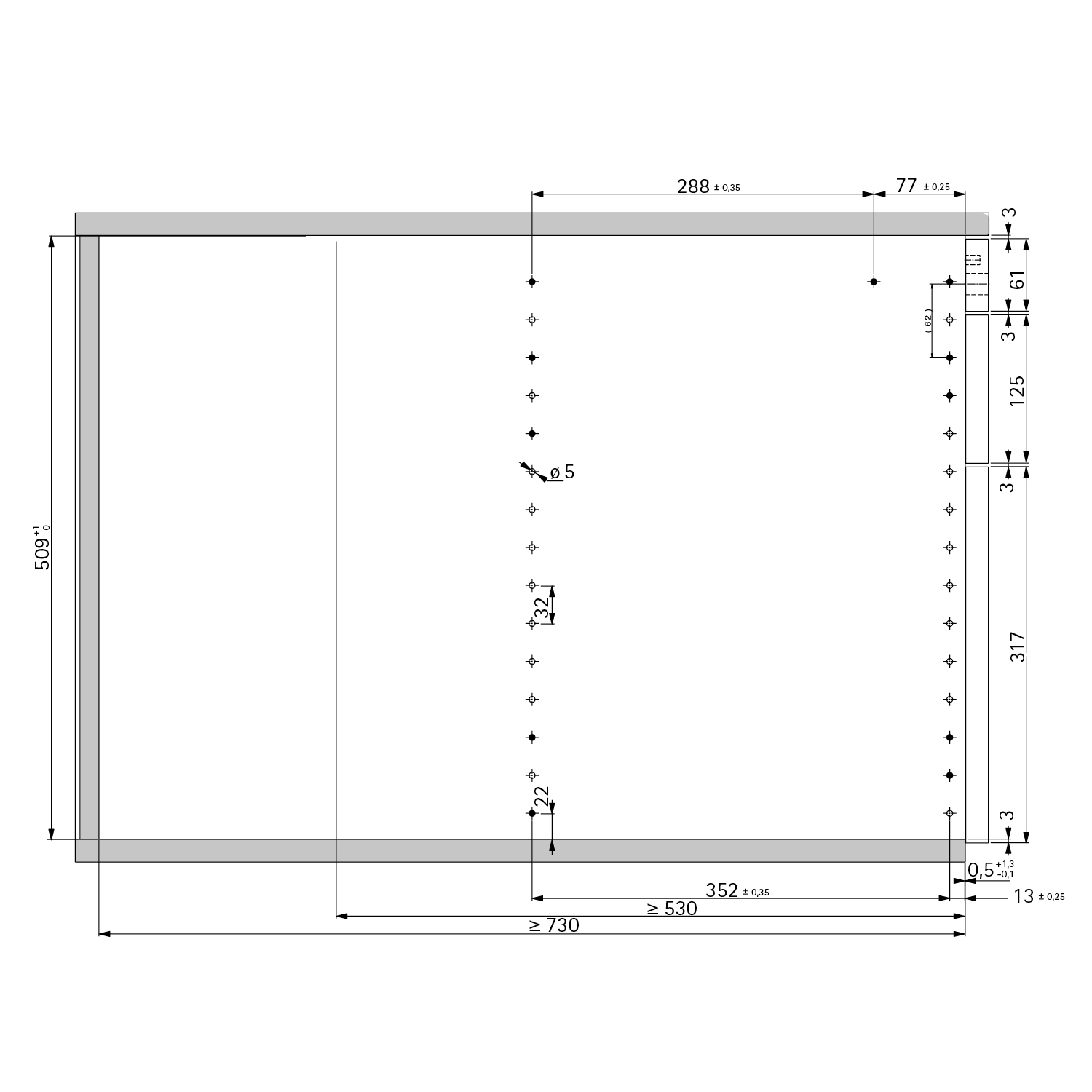

Hettich Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

Stück

Produktnummer: 309716

Hettich Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm

EAN-Nr.: 4023149507243

Bestellnummer: 43467

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Variante

Versand erfolgt voraussichtlich in 7 Tagen

Downloads

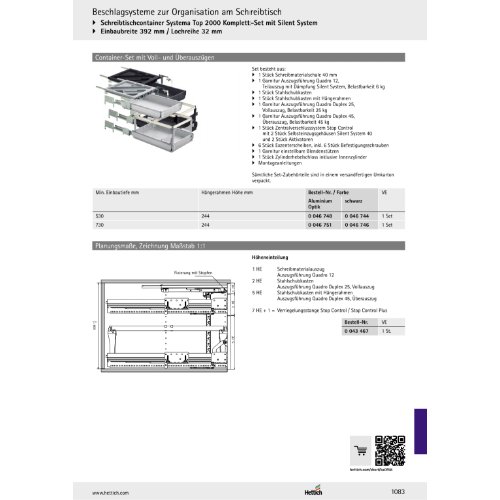

bk_1153.pdf

Artikelseite (PDF)

43467_EB392_ET530_730_SKO-09270.pdf

PDF 2D-Schnitt

MS_10600_00_000_Top2000_Korpusseite.pdf

Montage Systema Top 2000 SCP Container

MS_10610_00_000_Top2000-SC_Korpusseite.pdf

Montage Systema Top 2000 SC Container

Produktinformationen "Hettich Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm"

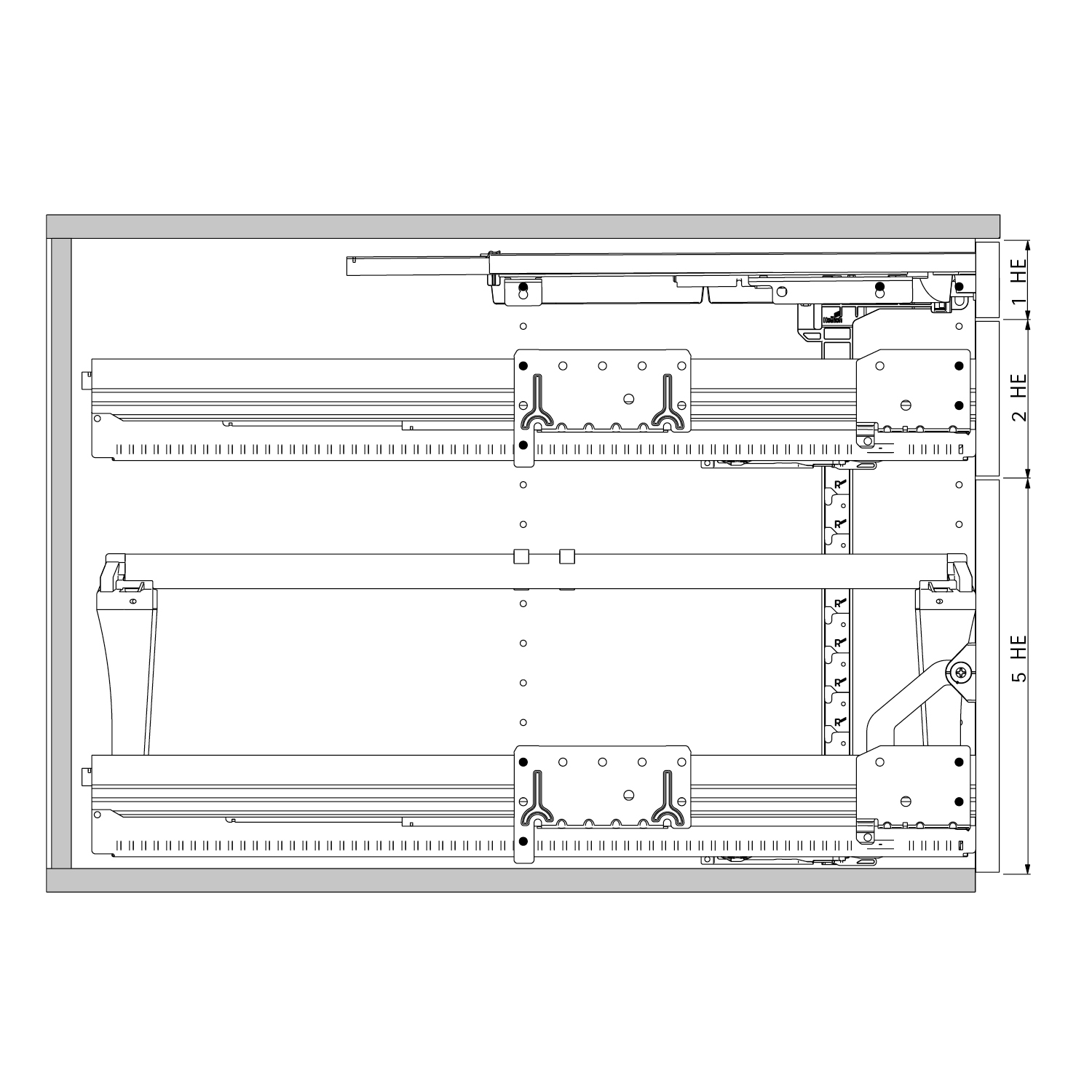

Höheneinteilung

1 HE: Schreibmaterialauszug
Auszugsführung Quadro 12
2 HE: Stahlschubkasten
Auszugsführung Quadro Duplex 25, Vollauszug
5 HE: Stahlschubkasten mit Hängerahmen
Auszugsführung Quadro Duplex 45, Überauszug

7 HE + 1 = Verriegelungsstange Stop Control oder Stop Control Plus

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing und Vertriebs Co. KG, Anton-Hettich-Straße 12-16, 32278 Kirchlengern, Germany
info@hettich.com

Eigenschaften

Einbaubreite EB mm:	392
Einbautiefe:	530 / 730
Hersteller:	Hettich
Höheneinheiten:	8 HE
Höheneinheiten HE:	5+2+1
Maßstab:	1:1
Variante:	HETTICH Konstruktionszeichnung: Einbaubreite: 392 mm, Einbautiefe: 530 / 730 mm
EAN:	4023149507243
Bestellnummer:	43467
