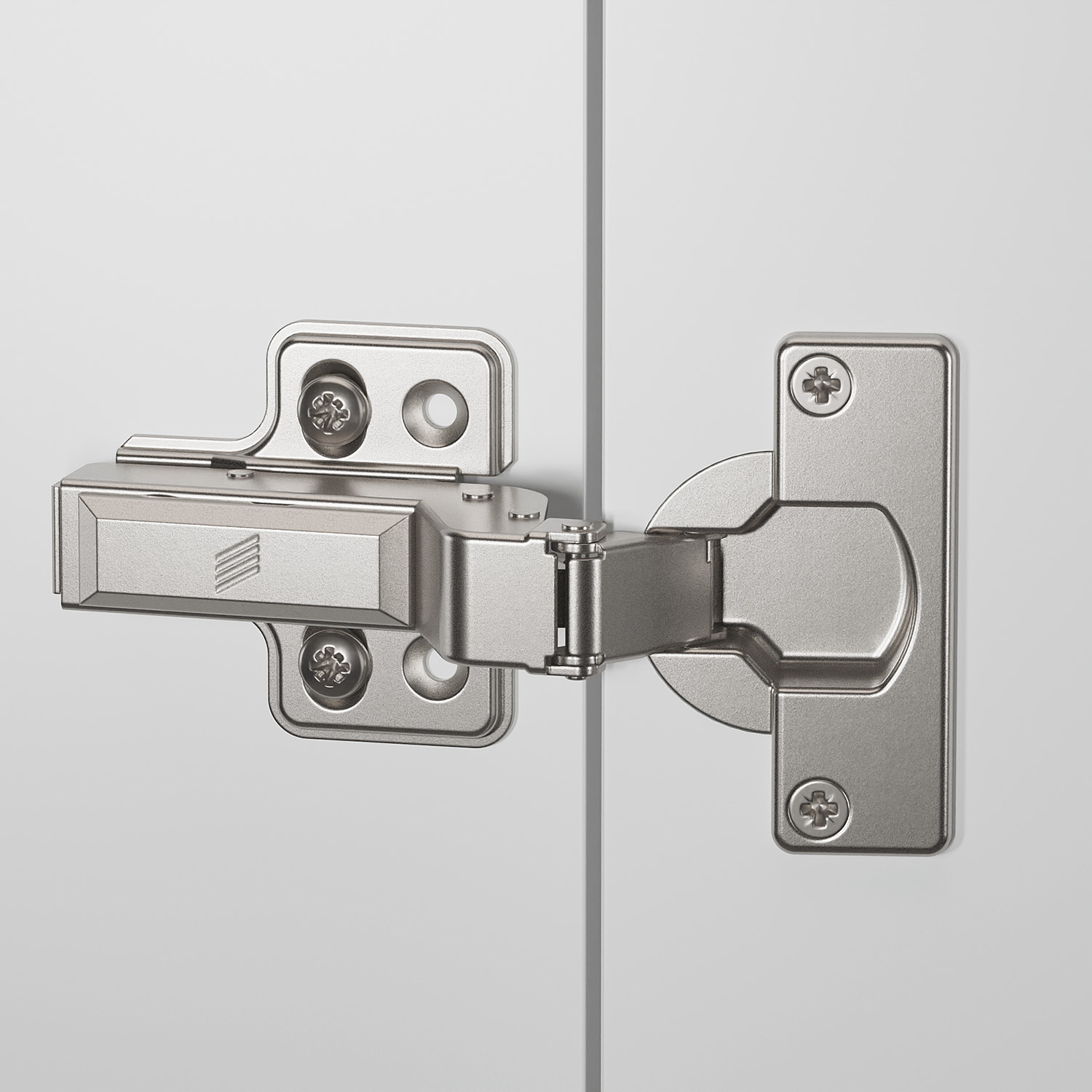

Hettich Veosys Edelstahlscharnier für dünne Türen, einliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

Stück

Produktnummer: 538876

Hettich Veosys Edelstahlscharnier für dünne Türen, einliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)

EAN-Nr.: 4063674013796

Bestellnummer: 9325781

Zur Produktbeschreibung

Preise inkl. MwSt. zzgl. Versandkosten

Anschlagart

einliegend

halb vorliegend

vorliegend

Basis

-6.5 mm

3 mm

11.5 mm

Variante

Versand erfolgt voraussichtlich in 7 Tagen

Downloads

300201_Scharnier_Qualitaet_DE.pdf

Qualitätskriterien

300213_Scharnieranzahl_Veosys_DE.pdf

Scharnieranzahl je Tür

300213_Topfabstand_Veosys_B-4_TH42_DE.pdf

Berechnung Distanz Montageplatte

Produktinformationen "Hettich Veosys Edelstahlscharnier für dünne Türen, einliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)"

• Automatikscharnier mit Aufklipstechnik und integrierter Dämpfung
• Qualitätseinstufung nach EN 15570, Level 2
• Korrosionsbeständig 120h NSS nach DIN EN 1670
• Für Türdicke 14 - 22 mm
• Topfdurchmesser 35 mm
• Topftiefe 10 mm
• Integrierte Auflagenverstellung + 2,5 mm / - 2,5 mm
• Integrierte Tiefenverstellung + 2 mm / - 1,5 mm
• Höhenverstellung über Montageplatte
• Edelstahl

Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998):
Hersteller: Hettich Marketing- und Vertriebs GmbH & Co. KG

Anton-Hettich-Straße 12-16
32278 Kirchlengern / Germany

Telefon: +49 5733 / 798 - 0
eMail: info@hettich.com
Web: www.hettich.com

Eigenschaften

Anschlagart:	einliegend
Basis:	-6.5 mm
Befestigungsbohrung:	-

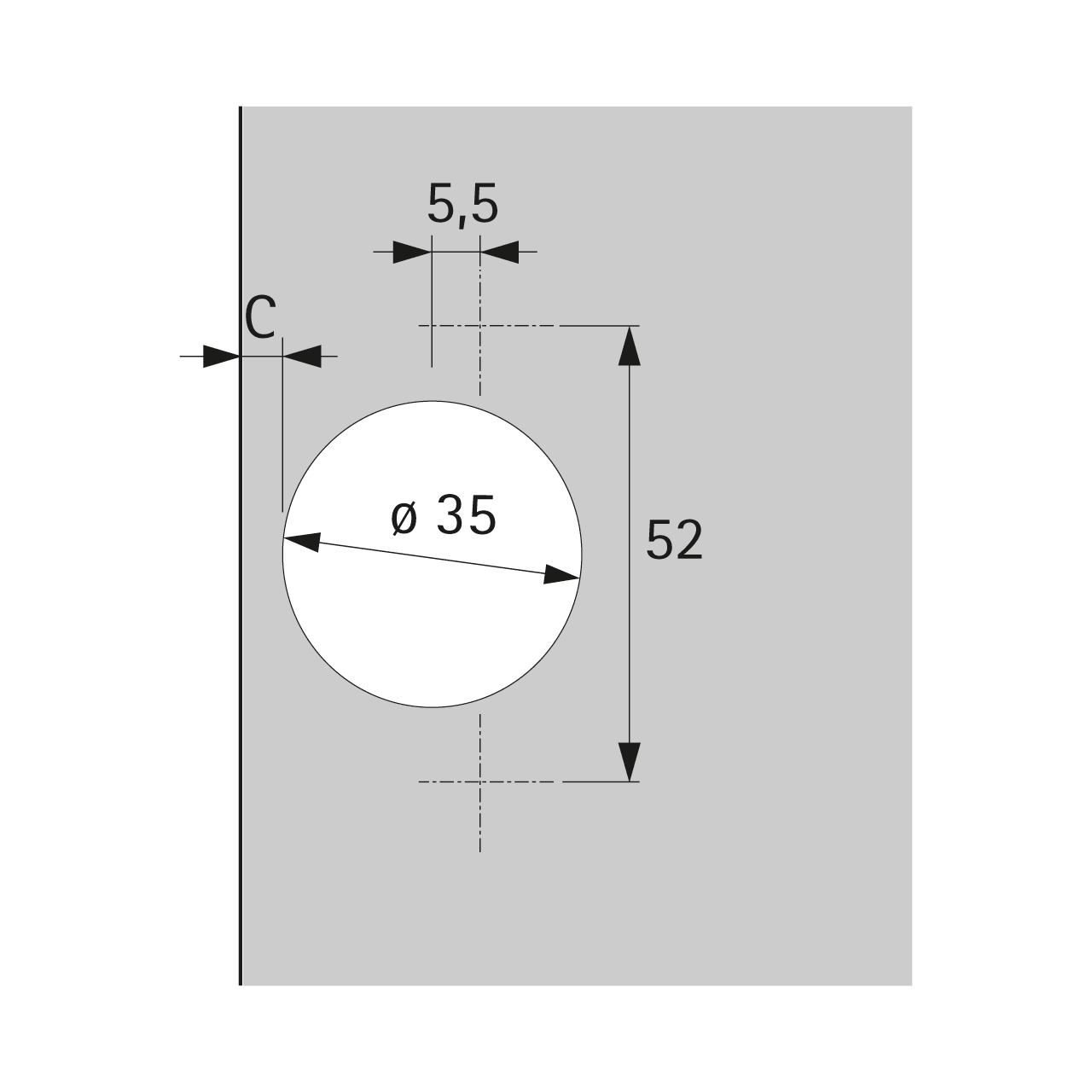

Bohrbild:	TH 52 x 5,5 mm
Integrierte Auflagenverstellung:	+/- 2.5 mm
Integrierte Tiefenverstellung:	+ 2 mm / -1.5 mm
Komforteigenschaften:	mit integrierter Dämpfung
Konstruktion:	90°-Konstruktion
Max. Türdicke:	22 mm
Min. Türdicke:	12 mm
Montageart:	zum Anschrauben
Öffnungswinkel:	100 °
Schnellmontage Korpus:	ja
Topfdurchmesser:	35 mm
Türart:	Dünntür, Dünntür aus Holzwerkstoff, Dünntür aus Mineralwerkstoff, HPL etc.
Türeigenschaft:	Gedämpftes Schließen mit Zuhaltung
Zuhaltung:	ja
Variante:	Veosys Edelstahlscharnier für dünne Türen, einliegend, TH - Bohrbild 52 x 5,5 mm, zum Anschrauben (-)
EAN:	4063674013796
Bestellnummer:	9325781
