SIMPSON Zuganker HD 403x123x40x3mm + 15 + Scheibe
SIMPSON Zuganker HD 403x123x40x3mm + 15 + Scheibe
Produktnummer:
307746
SIMPSON Zuganker HD 403x123x40x3mm + 15 + Scheibe
Produktinformationen "SIMPSON Zuganker HD 403x123x40x3mm + 15 + Scheibe"
Durch unterschiedliche Größen lassen sich last- und einbauabhängig die optimalen HD-Zuganker auswählen Die HD Zuganker werden zur Verbindung von Holzbauteilen an eine Betonunterkonstruktion verwendet. HD Zuganker bestehen aus zu einem Winkel abgekanteten 2-3 mm dicken, feuerverzinkten Lochblech. Im waagerechten Schenkel sind die Zuganker mit einer Bohrung für Bolzen M12, M16 oder M20 zur Befestigung auf Beton versehen. Eine feuerverzinkte Unterlegplatte von 15-20 mm Dicke leitet die Zugkraft aus dem senkrechten Schenkel in die Betonverankerung ein.
Eigenschaften

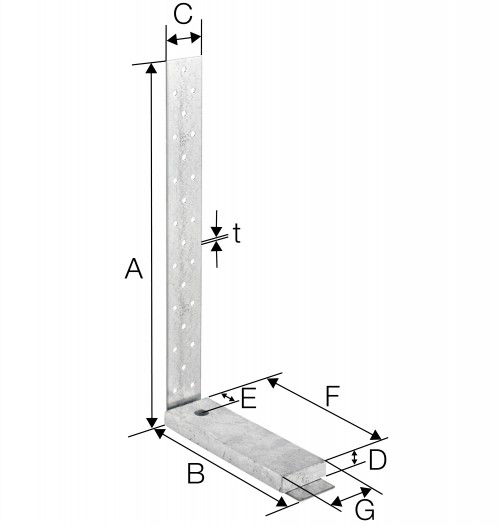

| Abmessung A: | 403 mm |
|---|---|
| Abmessung B: | 123 mm |
| Abmessung C: | 40 mm |
| Abmessung D: | 15 mm |
| Abmessung E: | 28 mm |
| Abmessung F: | 110 mm |
| Materialstärke t: | 3 mm |
| EAN: | 5701953257200 |
| Bestellnummer: | HD400M16G-B |
