META Einseitiges Kragarmregal META MULTISTRONG ST
8 Varianten verfügbar
Das Kragarmregal eignet sich zur liegenden Lagerung, mit gleichen Armlängen. • Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Transportgerecht zerlegt • Inklusive Aussteifungen und Befestigungsmittel • Optionale Fußverankerung möglich • Material: Stahl • Ständerhöhe: 2000 mm • Traglast Arm¹)#/Ständer: 200 bis 7200 kg • Achs-Abmessung: 1350 mm • Kragarmlänge einseitig: 500 mm • Anzahl Kragarme einseitig: 5 • Gesamtlänge: Länge + 55 mm • Gesamttiefe: 630/1150 mm ¹)#: bei gleichmäßig verteilter Last. Abbildung zeigt doppelseitiges Kragarmregal (Beispielbild)
META Kragarmregal MULTISTRONG Heavy, doppelseitig
18 Varianten verfügbar
Für schwere Lastanforderungen wird dieses Kragarmregal eingesetzt. • Ausführung: Doppelseitig • Zur liegenden Lagerung von Tafel- und Plattenware • Profile warmgewalzt, Ständer- und Fußprofile werden miteinander verschraubt • Statische Berechnung erfolgt in Anlehnung an die Anforderungen der DGUV Regel 108-007, RAL-RG 614/5 und Eurocode 3 • Material: Stahl • Oberfläche Ständer, Arme, Fußteile, Horizontale: RAL 5010 enzianblau • Oberfläche Diagonale, Abrolldorne, Kleinteile: verzinkt • Raster Höhenverstellung: Kragarme 100 mm (verschraubt) • Achs-Abmessung: 1000 mm • Kragarme: mit Abweiser (Vorrichtung für Abrolldorn, Nutzhöhe Abrolldorn 200 mm, optional bestellbar) • Ständer: inkl. Bodenverankerungen • Abrolldorne nicht im Lieferumfang enthalten Planungshinweis: Länge Grundregal: IPE 180: 91 mm + Achsmaß Tiefe Regal einseitig: IPE 180: Nenntiefe + IPE Profil + 95 mm Tiefe Regal beidseitig: 2 x Nenntiefe + IPE + 100 mm Die Regale sind auf ausreichend tragfähiger Bodenplatte aufzustellen und müssen laut DGUV Regel 108-007 grundsätzlich auf dem Boden verankert werden, Befestigungsmaterial ist bei den Ständern enthalten. Lastangaben gelten für statische, gleichmäßig verteile Lasten.
META Kragarmregal MULTISTRONG Heavy , einseitig
18 Varianten verfügbar
Für schwere Lastanforderungen wird dieses Kragarmregal eingesetzt. • Ausführung: Einseitig • Zur liegenden Lagerung von Tafel- und Plattenware • Profile warmgewalzt, Ständer- und Fußprofile werden miteinander verschraubt • Statische Berechnung erfolgt in Anlehnung an die Anforderungen der DGUV Regel 108-007, RAL-RG 614/5 und Eurocode 3 • Material: Stahl • Oberfläche Ständer, Arme, Fußteile, Horizontale: RAL 5010 enzianblau • Oberfläche Diagonale, Abrolldorne, Kleinteile: verzinkt • Raster Höhenverstellung: Kragarme 100 mm (verschraubt) • Achs-Abmessung: 1000 mm • Kragarme: mit Abweiser (Vorrichtung für Abrolldorn, Nutzhöhe Abrolldorn 200 mm, optional bestellbar) • Ständer: inkl. Bodenverankerungen • Abrolldorne nicht im Lieferumfang enthalten Planungshinweis: Länge Grundregal: IPE 180: 91 mm + Achsmaß Tiefe Regal einseitig: IPE 180: Nenntiefe + IPE Profil + 95 mm Tiefe Regal beidseitig: 2 x Nenntiefe + IPE + 100 mm Die Regale sind auf ausreichend tragfähiger Bodenplatte aufzustellen und müssen laut DGUV Regel 108-007 grundsätzlich auf dem Boden verankert werden, Befestigungsmaterial ist bei den Ständern enthalten. Lastangaben gelten für statische, gleichmäßig verteile Lasten.

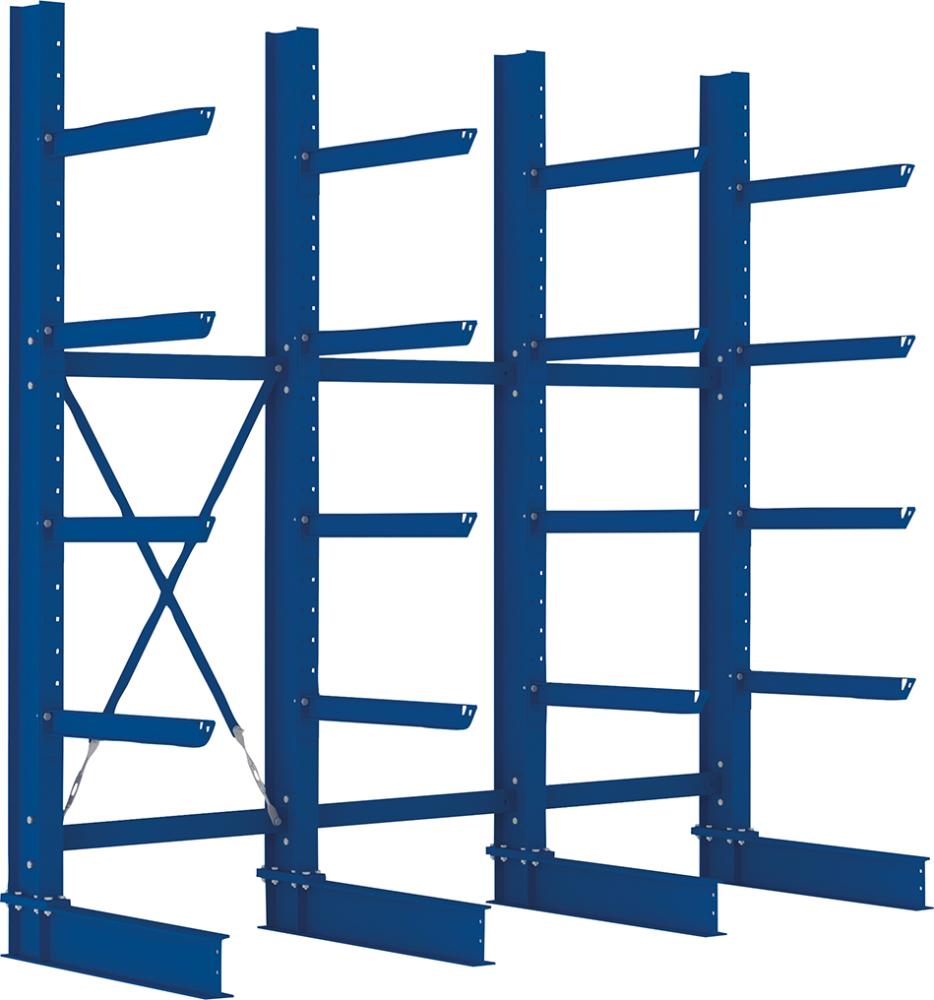

META Kragarmregal MULTISTRONG M IPE 140, einseitig
16 Varianten verfügbar
Zur stehenden und liegenden Langgutlagerung wird dieses Kragarmregal eingesetzt. • Ausführung: Grundregal, einseitig, M - Mittlere Lastanforderung • Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil M: IPE 140 • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Achs-Abmessung: 1030 mm • Ständerlast max.: M=2880 kg • Anzahl Kragarme einseitig: 4 Planungshinweis: Länge Grundregal: Achs-Abmessung + 64 mm Tiefe Regal einseitig: Nenntiefe + 210 mm Wenn das Höhen/Tiefen-Verhältnis >=5:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden. Traglasten gelten bei gleichmäßig verteilter Last.
META Doppel-Ständerfuß für MULTISTRONG M IPE 140
4 Varianten verfügbar
• Oberfläche: RAL 5010 enzianblau
META Fachboden für META MULTISTRONG
4 Varianten verfügbar
Diese Fachböden eignen sich für die Kragarmregale für leichte und mittlere Lastanforderungen. • Inklusive Verschraubung
META Doppelseitiges Langgutregal META ATLAS ST
4 Varianten verfügbar
Das Langgutregal wird zur liegenden Lagerung verwendet, mit verjüngenden Armlängen. Es ist in 2 Ausführungen lieferbar: einseitig und beidseitig nutzbar. • Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Transportgerecht, montagefreundlich zerlegt • Inklusive Aussteifungen und Befestigungsmittel • Optionale Fußverankerung möglich • Material: Stahl • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Traglast Arm¹) # /Ständer: 150 bis 6150 kg • Achs-Abmessung: 1350 mm • Kragarmlänge zweiseitig: 2x150–500 mm • Anzahl Kragarme zweiseitig: 2x6 • Gesamtlänge: Länge + 46 mm • Gesamttiefe: 590/1090 mm ¹)#: bei gleichmäßig verteilter Last.
META Kragarm M für META MULTIPAL M IPE 140
4 Varianten verfügbar
• Mit Kunststoffkappe, RAL 5010 enzianblau

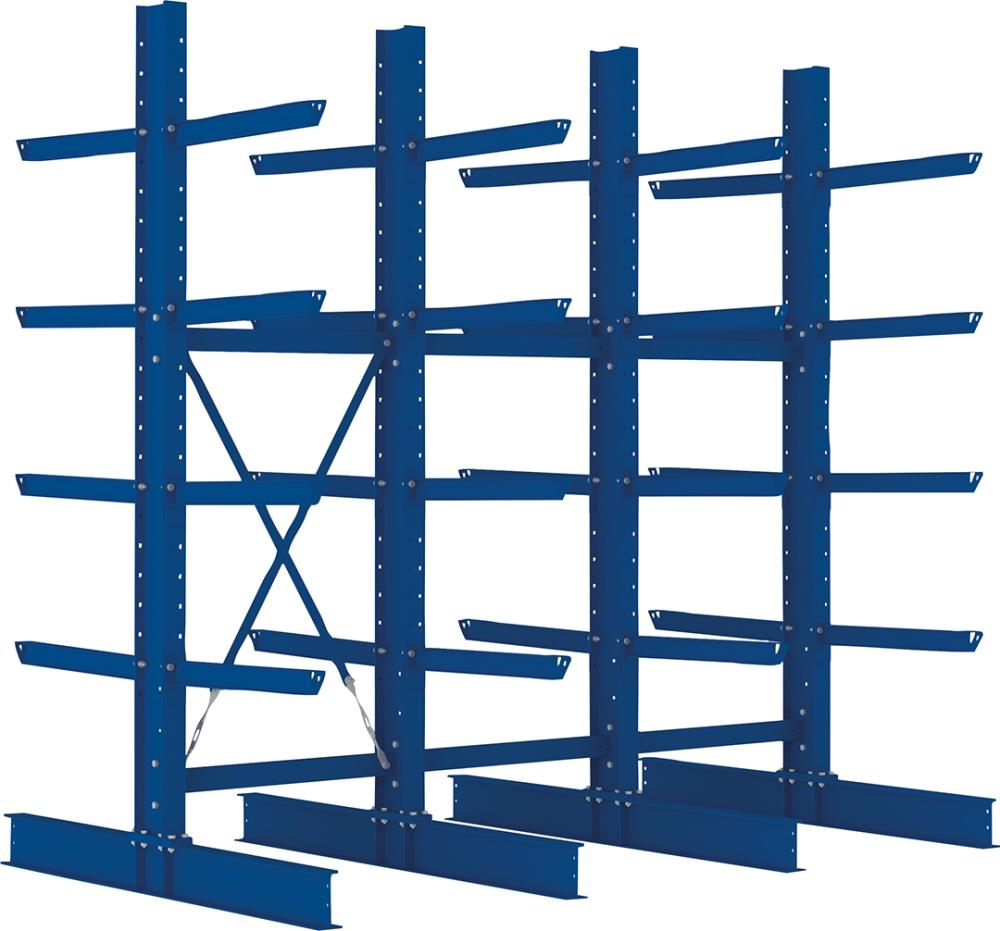

META Kragarmregal MULTISTRONG M IPE 140,doppelseitig
16 Varianten verfügbar
Zur stehenden und liegenden Langgutlagerung wird dieses Kragarmregal eingesetzt. • Ausführung: Grundregal, doppelseitig, M - Mittlere Lastanforderung • Optimal zur Lagerung von Tafel- und Plattenware • Ständer mit eingehängten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Material: Stahl • Profil M: IPE 140 • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Achs-Abmessung: 1030 mm • Ständerlast max.: M=2880 kg • Anzahl Kragarme zweiseitig: 2x4 Planungshinweis: Länge Grundregal: Achsmaß + 64 mm Tiefe Regal beidseitig: 2 x Nenntiefe + 220 mm Wenn das Höhen-/Tiefenverhältnis >=5:1 ist oder die betrieblichen Bedingungen es erfordern, sind Fußverankerungen zu verwenden. Traglasten gelten bei gleichmäßig verteilter Last
META Einfach-Ständerfuß für MULTISTRONG M IPE 140
4 Varianten verfügbar
• Oberfläche: RAL 5010 enzianblau
META Einfach-Ständerfuß für MULTISTRONG L IPE 120
3 Varianten verfügbar
• Oberfläche: RAL 5010 enzianblau
META Doppelseitiges Kragarmregal META MULTISTRONG ST
8 Varianten verfügbar
Das Kragarmregal eignet sich zur liegenden Lagerung, mit gleichen Armlängen. • Ständer mit verschweißten Kragarmen • Profile warmgewalzt • Sandgestrahlte Oberfläche • Transportgerecht zerlegt • Inklusive Aussteifungen und Befestigungsmittel • Optionale Fußverankerung möglich • Material: Stahl • Oberfläche: RAL 5010 enzianblau • Ständerhöhe: 2000 mm • Traglast Arm¹)#/Ständer: 200 bis 7200 kg • Achs-Abmessung: 1350 mm • Kragarmlänge zweiseitig: 2x500 mm • Anzahl Kragarme zweiseitig: 2x5 • Gesamtlänge: Länge + 55 mm • Gesamttiefe: 630/1150 mm • Gesamtlänge: Länge + 55 mm • Gesamttiefe: 630/1150 mm ¹)#: bei gleichmäßig verteilter Last.
