Glasscharniere für Glastüren an Vitrinen und Schränken
Hettich Zierkappe A matt vernickelt
7 Varianten verfügbar
Set inkl. Kappenaufnahme und Befestigungsschrauben. Für Glasdicken 5,5 - 6,5 mm separate Befestigungsschraube 9 082 429 bestellen. Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Set Glastürscharnier l/r schwarz matt
2 Varianten verfügbar
• Für 4 mm Glastüren (ESG Sicherheitsglas)• Max. empfohlene Türgröße B 300 x H 1200 mm - B 600 x H 800 mm• Links / rechts verwendbar• Die Glastür wird oben und unten bis zum Anschlag in die Scharniere eingeschoben und dann mit Madenschrauben fixiert• Optional einsetzbare Kugelrasten halten Türen bis max. B 500 x H 900 mm in geschlossener Position• Wir empfehlen zusätzlich die Verwendung des Glastüranschlags, Bestell-Nr. 9 303 934 / 9 303 935, bitte separat bestellen• ZinkdruckgussSet besteht aus:• 1 Set Glastüraufnahme oben / unten mit vormontierter Madenschraube, Zinkdruckguss / Stahl• 2 Stück Lagerhülsen, Kunststoff• 2 Stück Kugelrasten, Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glastürscharnier ET 5160 Zinkdruckguß matt vernickelt
• Glastürscharnier mit Zuhaltung für vorliegende Türen • Öffnungswinkel 170° • Einfache Montage per Klemmschraube, keine Bohrungen im Glas erforderlich • Scharnier inkl. Rutschsicherung zum Aufkleben • Türformat: - Höhe = lichte Korpushöhe + 6,6 mm - Breite = lichte Korpusbreite + 23 mm • Zinkdruckguss vernickelt matt Hettich Technical AssistantBlätterkatalogMontageBlätterkatalog
Hettich Glastürscharnier ET 5150 Zinkdruckguß matt vernickelt
3 Varianten verfügbar
• Glastürscharnier mit Zuhaltung für einliegende Türen• Öffnungswinkel 170°• ET 5150 und Glastürgriff: Einfache Montage per Klemmschraube, keine Bohrungen im Glas erforderlich• Bei Verwendung ET 5150 Z: Glasbohrung ø 12 mm erforderlich• Scharnier inkl. Rutschsicherung zum Aufkleben• Türformat: - Höhe = lichte Korpushöhe - 4,4 mm - Mit Glastürgriff: Breite = lichte Korpusbreite - 5 mm - Mit sonstigem Griff: Breite = lichte Korpusbreite - 4 mm• Zinkdruckguss vernickelt matt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glastürgriff matt vernickelt
3 Varianten verfügbar
• Glastürscharnier mit Zuhaltung für einliegende Türen• Öffnungswinkel 170°• ET 5150 und Glastürgriff: Einfache Montage per Klemmschraube, keine Bohrungen im Glas erforderlich• Bei Verwendung ET 5150 Z: Glasbohrung ø 12 mm erforderlich• Scharnier inkl. Rutschsicherung zum Aufkleben• Türformat: - Höhe = lichte Korpushöhe - 4,4 mm - Mit Glastürgriff: Breite = lichte Korpusbreite - 5 mm - Mit sonstigem Griff: Breite = lichte Korpusbreite - 4 mm• Zinkdruckguss vernickelt matt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sugatsune GS-GH5-CR Glastürscharnier, einliegend, Chrom
3 Varianten verfügbar
Für einliegende Glastüren Mit Glastürhalterung GS-GB5 und Riegel GS-GL5 verwendbar für ein komplettes, einheitliches Erscheinungsbild Ihrer Vitrine. Die temporäre Haltevorrichtung ermöglicht eine einfache Installation der Tür durch eine Person. Seitliche Verstellung (±2,5 mm) nach dem Einbau der Tür möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
Hettich Glastürscharnier ET 5150 Z 180 Grad, matt vernickelt
3 Varianten verfügbar
• Glastürscharnier mit Zuhaltung für einliegende Türen• Öffnungswinkel 170°• ET 5150 und Glastürgriff: Einfache Montage per Klemmschraube, keine Bohrungen im Glas erforderlich• Bei Verwendung ET 5150 Z: Glasbohrung ø 12 mm erforderlich• Scharnier inkl. Rutschsicherung zum Aufkleben• Türformat: - Höhe = lichte Korpushöhe - 4,4 mm - Mit Glastürgriff: Breite = lichte Korpusbreite - 5 mm - Mit sonstigem Griff: Breite = lichte Korpusbreite - 4 mm• Zinkdruckguss vernickelt matt Hettich Technical AssistantArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Sale
Hettich Zierkappe A hochglanz vergoldet
7 Varianten verfügbar
Set inkl. Kappenaufnahme und Befestigungsschrauben. Für Glasdicken 5,5 - 6,5 mm separate Befestigungsschraube 9 082 429 bestellen. Blätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glastür-Zierkappe f.SelektraPro2000 T22/9
3 Varianten verfügbar
• Die Scharniere Selekta Pro 2000 und Selekta Pro 2035 können mit diesen Zierkappen als Glastürscharniere eingesetzt werden• Die Glastüren erhalten je Scharnier eine angeschnittene Bohrung für den Scharniertopf und zwei Bohrungen für die Befestigungsschrauben• Zwischenlagen und Buchsen aus transparentem Kunststoff schonen die Glastür und sorgen für sichere Montage des Scharnieres an der Glastür• Glasdicke 5 - 6 mm• Inklusive 2 Befestigungsschrauben• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Cadro Set Glastürscharnier l/r Edelstahl optik
2 Varianten verfügbar
• Für 4 mm Glastüren (ESG Sicherheitsglas)• Max. empfohlene Türgröße B 300 x H 1200 mm - B 600 x H 800 mm• Links / rechts verwendbar• Die Glastür wird oben und unten bis zum Anschlag in die Scharniere eingeschoben und dann mit Madenschrauben fixiert• Optional einsetzbare Kugelrasten halten Türen bis max. B 500 x H 900 mm in geschlossener Position• Wir empfehlen zusätzlich die Verwendung des Glastüranschlags, Bestell-Nr. 9 303 934 / 9 303 935, bitte separat bestellen• ZinkdruckgussSet besteht aus:• 1 Set Glastüraufnahme oben / unten mit vormontierter Madenschraube, Zinkdruckguss / Stahl• 2 Stück Lagerhülsen, Kunststoff• 2 Stück Kugelrasten, Kunststoff Hettich Technical AssistentArtikeldaten 2D/3D (DWG/DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Glastür-Zierkappe für Selekta Pro 2000 TB22
3 Varianten verfügbar
• Die Scharniere Selekta Pro 2000 und Selekta Pro 2035 können mit diesen Zierkappen als Glastürscharniere eingesetzt werden• Die Glastüren erhalten je Scharnier eine angeschnittene Bohrung für den Scharniertopf und zwei Bohrungen für die Befestigungsschrauben• Zwischenlagen und Buchsen aus transparentem Kunststoff schonen die Glastür und sorgen für sichere Montage des Scharnieres an der Glastür• Glasdicke 5 - 6 mm• Inklusive 2 Befestigungsschrauben• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com
Hettich Zierkappe für Selekta Pro 2000 T22 , vernickelt
3 Varianten verfügbar
• Die Scharniere Selekta Pro 2000 und Selekta Pro 2035 können mit diesen Zierkappen als Glastürscharniere eingesetzt werden• Die Glastüren erhalten je Scharnier eine angeschnittene Bohrung für den Scharniertopf und zwei Bohrungen für die Befestigungsschrauben• Zwischenlagen und Buchsen aus transparentem Kunststoff schonen die Glastür und sorgen für sichere Montage des Scharnieres an der Glastür• Glasdicke 5 - 6 mm• Inklusive 2 Befestigungsschrauben• Zinkdruckguss vernickelt Artikeldaten 2D/3D (DWG/DXF)Bohrbild 2D (DXF)Hettich CADBlätterkatalog Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Hettich Marketing u. Vertriebs Ansprechpartner: mirco.erfurth@hettich.com Straße: Anton-Hettich-Straße 12-16 Stadt: Kirchlengern Zip: 32278 Telefon: +49 5733 798 0 E-Mail: mirco.erfurth@hettich.com

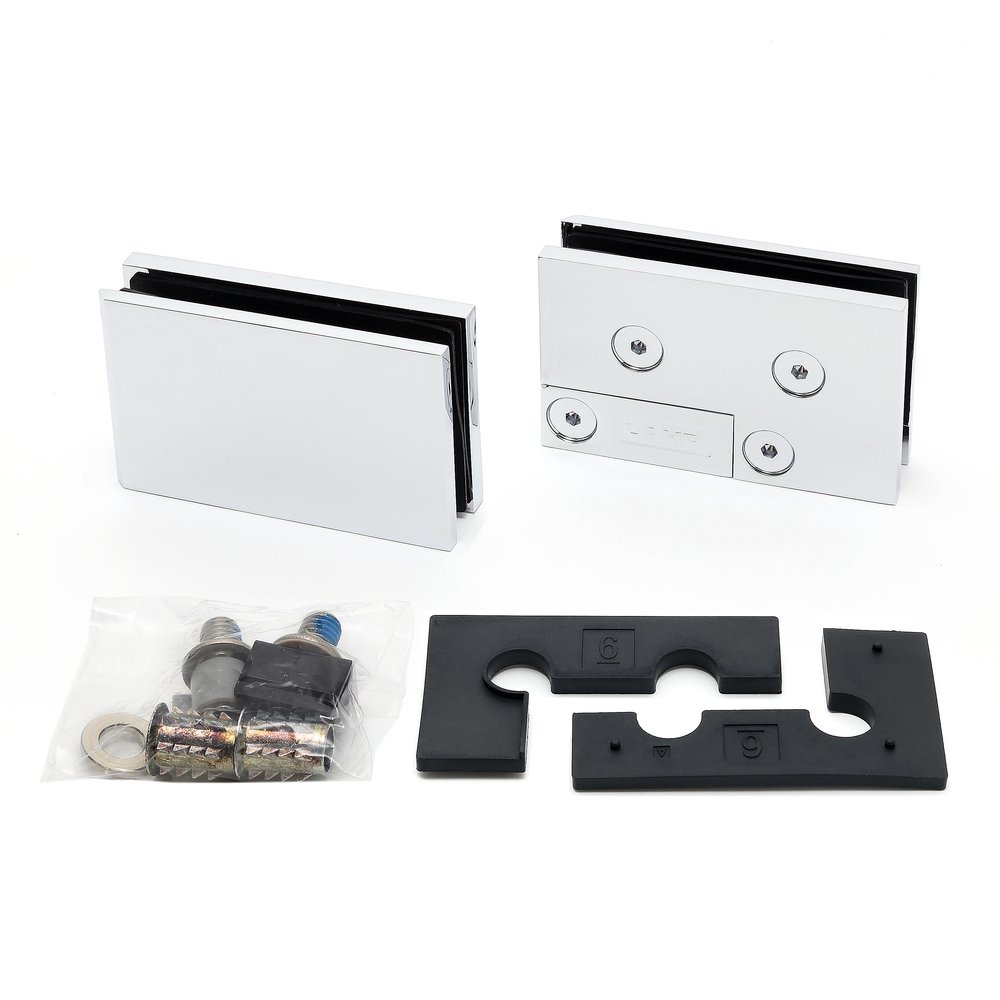

Sugatsune GS-GH20-CR Glastürscharnier, einliegend, Chrom
3 Varianten verfügbar
Für einliegende Glastüren Mit Glastürhalterung GS-GB20 und Riegel GS-GL20 verwendbar für ein komplettes, einheitliches Erscheinungsbild Ihrer Vitrine. Die temporäre Haltevorrichtung ermöglicht eine einfache Installation der Tür durch eine Person. Seitliche Verstellung (±2,5 mm) nach dem Einbau der Tür möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu

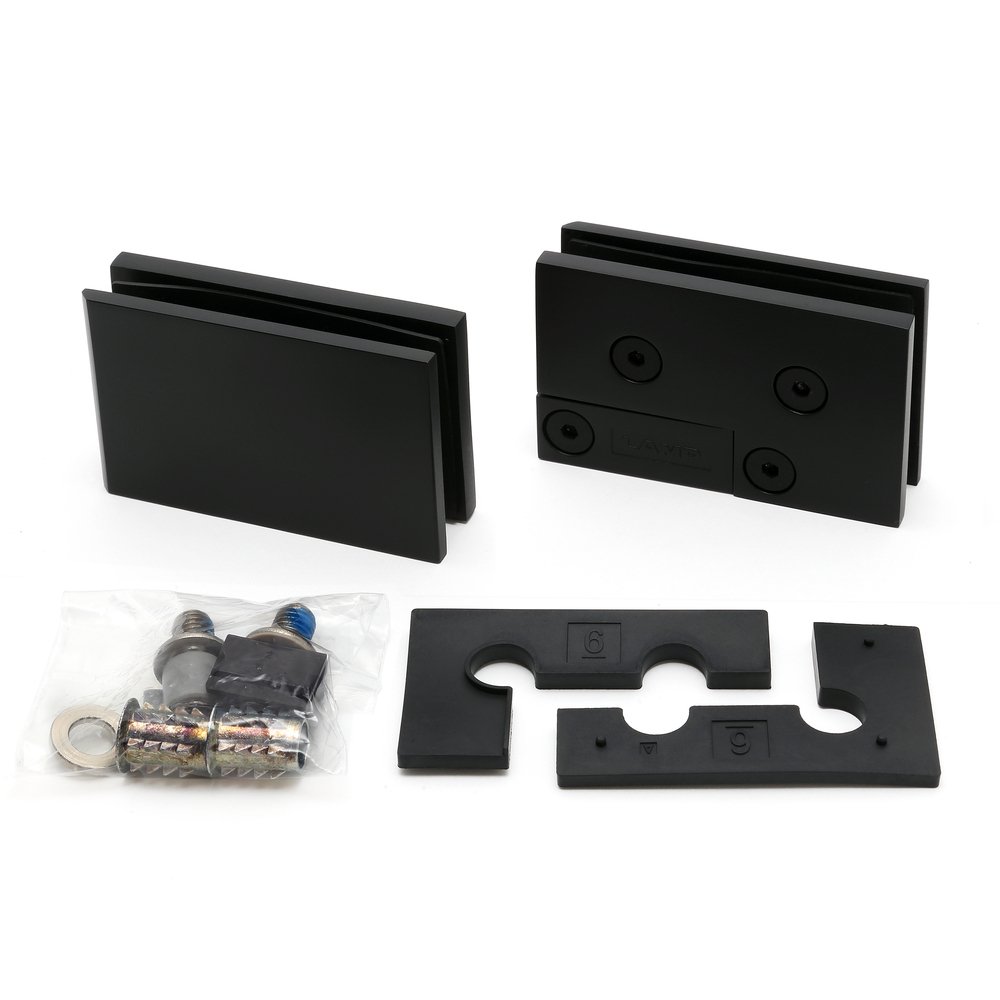

Sugatsune GS-GH20-BL Glastürscharnier, einliegend, Schwarz
3 Varianten verfügbar
Für einliegende Glastüren Mit Glastürhalterung GS-GB20 und Riegel GS-GL20 verwendbar für ein komplettes, einheitliches Erscheinungsbild Ihrer Vitrine. Die temporäre Haltevorrichtung ermöglicht eine einfache Installation der Tür durch eine Person. Seitliche Verstellung (±2,5 mm) nach dem Einbau der Tür möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu

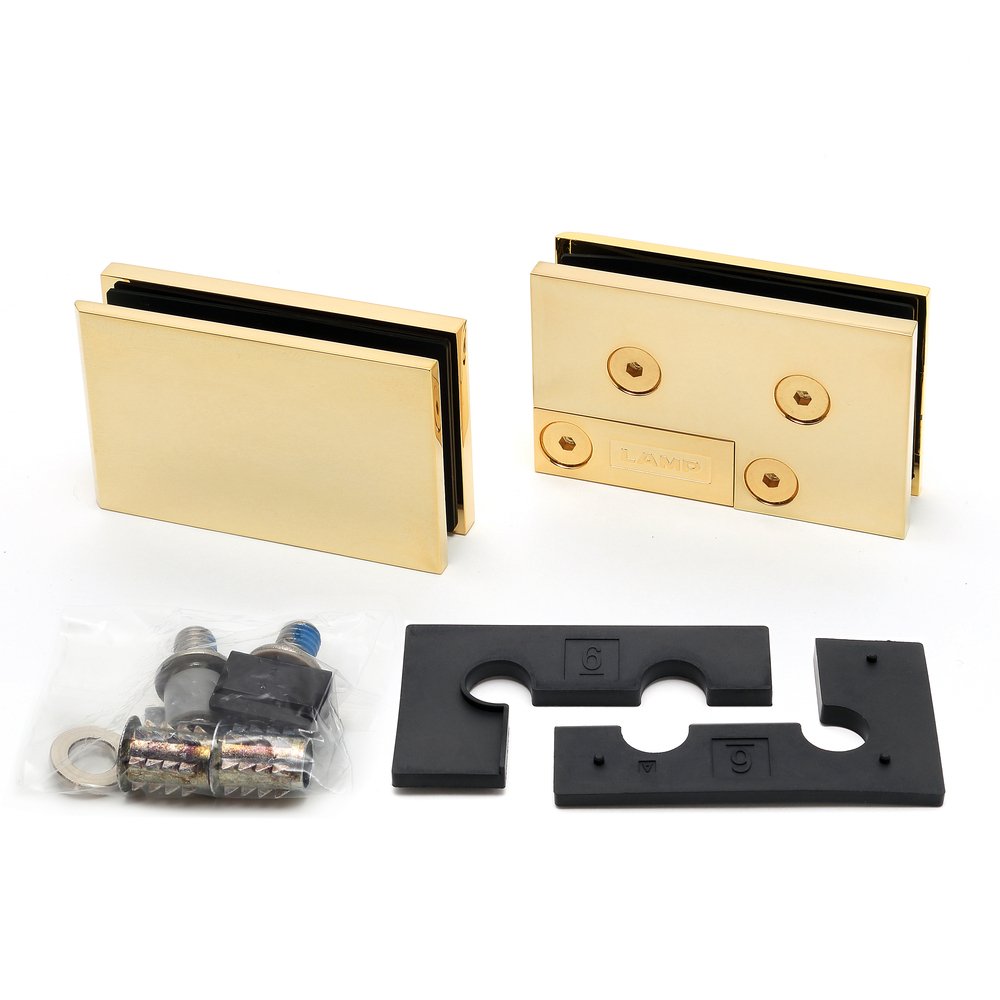

Sugatsune GS-GH20-GP Glastürscharnier, einliegend, Gold
3 Varianten verfügbar
Für einliegende Glastüren Mit Glastürhalterung GS-GB20 und Riegel GS-GL20 verwendbar für ein komplettes, einheitliches Erscheinungsbild Ihrer Vitrine. Die temporäre Haltevorrichtung ermöglicht eine einfache Installation der Tür durch eine Person. Seitliche Verstellung (±2,5 mm) nach dem Einbau der Tür möglich. Angaben gemäß Produktsicherheitsverordnung ((EU) 2023/998): Hersteller: Sugatsune Heerdter Lohweg 87-89 D-40549 Düsseldorf Tel.: +49 (0) 211 53812 900 Fax: +49 (0) 211 53812 901 E-Mail: sales@sugatsune.eu
Glasscharniere für Vitrinen und Glastüren
Glasscharniere halten Glastüren an Vitrinen, Hängeschränken und Regalen. Weil Glas nicht wie Holz verschraubt werden kann, wird die Tür eingeklemmt, geklebt oder über eine spezielle Bohrung befestigt. In dieser Kategorie finden Sie Glastürscharniere und Zubehör von Hettich und Sugatsune für einliegende und vorliegende Türen.
Systeme im Überblick
Hettich Cadro
Cadro ist ein Glastürscharnier-Set für links und rechts, in Schwarz matt oder Edelstahl-Optik. Die Glastür wird oben und unten bis zum Anschlag in das Scharnier geschoben. Das Set ist für 4 mm ESG-Sicherheitsglas gedacht, die empfohlene Türgröße reicht von B 300 x H 1200 mm bis B 600 x H 800 mm.
Hettich ET 5150 und ET 5160
Diese Glastürscharniere sind für einliegende Türen gedacht. Das ET 5160 ist aus Zinkdruckguss, matt vernickelt.
Selekta Zierkappen
Mit den Selekta-Zierkappen werden die Scharniere Selekta Pro 2000 und Selekta Pro 2035 zu Glastürscharnieren. Jede Glastür erhält pro Scharnier eine angeschnittene Bohrung, die Zierkappe deckt die Befestigung ab. Es gibt Ausführungen für die Töpfe TX 32, TH 32 und TB 32.
Sugatsune GS-GH
Die Glastürscharniere GS-GH5 und GS-GH20 von Sugatsune sind für einliegende Türen gedacht und in Chrom, Schwarz und 24-Karat-Gold erhältlich. Sie eignen sich für Seitenwände aus Holz oder Glas.
Auswahlkriterien
Glasdicke und Glasart
Jedes System ist für bestimmte Glasdicken ausgelegt. Verwenden Sie für Möbeltüren Einscheiben-Sicherheitsglas, damit bei Bruch keine scharfkantigen Splitter entstehen.
Türgröße und Gewicht
Beachten Sie die empfohlene maximale Türgröße. Bei größeren Türen sind mehr Scharniere oder ein anderes System nötig.
Farbe und Oberfläche
Da Glasscharniere durch die Tür sichtbar bleiben, gehört die Oberfläche zur Gestaltung. Chrom und Nickel wirken zurückhaltend, Schwarz matt setzt einen Kontrast zu hellen Möbeln, Gold passt zu Vitrinen im Wohnbereich.
Häufige Fragen zu Glasscharnieren
Muss das Glas gebohrt werden?
Nicht immer. Bei Cadro wird die Tür eingeschoben, bei den Selekta-Zierkappen ist eine angeschnittene Bohrung nötig. Für geklebte Lösungen gibt es Klebelehren unter Montageschablonen.
Wo finde ich Montageplatten für Glasscharniere?
Montageplatten und Adapter stehen unter Montageplatten & Zubehör.
